W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Ecosport II z lat: 2022.

Ford EcoSport II to druga generacja popularnego kompaktowego SUV-a produkowanego przez amerykańską firmę Ford. Model ten został wprowadzony na rynek w 2012 roku i zdobył duże uznanie ze strony klientów na całym świecie.

Ford EcoSport II charakteryzuje się nowoczesnym designem i atrakcyjnym wyglądem. Posiada charakterystyczne cechy SUV-ów, takie jak podwyższona sylwetka, muskularne nadkola i wyrazisty grill. Dzięki temu samochód prezentuje się dynamicznie i sportowo.

Wnętrze Forda EcoSport II zostało zaprojektowane z myślą o funkcjonalności i komforcie. Oferuje przestronne i ergonomiczne miejsca dla kierowcy i pasażerów. Materiały wykończeniowe są wysokiej jakości, co podnosi wrażenie luksusu. Samochód jest także dobrze wyposażony w systemy multimedialne i rozwiązania technologiczne, które ułatwiają codzienną jazdę.

Pod względem napędu, Ford EcoSport II oferuje różne opcje silnikowe, w tym benzynowe i diesla, o różnej mocy i wydajności. Dzięki temu można dopasować samochód do swoich indywidualnych preferencji i potrzeb. Ponadto, dostępne są różne skrzynie biegów, w tym manualne i automatyczne.

Ford EcoSport II jest także wyposażony w zaawansowane systemy bezpieczeństwa i asystentów jazdy, które podnoszą poziom ochrony kierowcy i pasażerów. Mogą to być m.in. systemy kontroli trakcji i stabilizacji, systemy monitorowania martwego pola, asystent parkowania czy systemy wspomagające hamowanie.

Jednym z atutów Forda EcoSport II jest również elastyczność przestrzeni bagażowej. Dzięki możliwości składania tylnych siedzeń, samochód oferuje dużą pojemność bagażową, co ułatwia transport większych przedmiotów i zapewnia większą funkcjonalność.

Ford EcoSport II cieszy się popularnością wśród osób poszukujących kompaktowego SUV-a, który jest zarówno przyjazny w mieście, jak i w terenie. Dzięki swoim kompaktowym wymiarom, samochód świetnie radzi sobie w miejskich korkach, a jednocześnie zapewnia pewność i stabilność podczas jazdy po nierównych nawierzchniach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Pojazdy z kierownicą z lewej strony

Skrzynka bezpieczników akumulatora

Ford Ecosport II (2022) - schematy bezpieczników i przekaźników

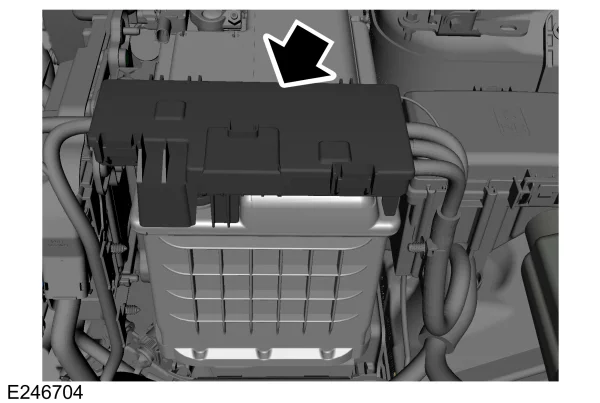

Ta skrzynka bezpieczników jest zamocowana do dodatniego bieguna akumulatora.
Skrzynka bezpieczników w komorze silnika

Ford Ecosport II (2022) - schematy bezpieczników i przekaźników

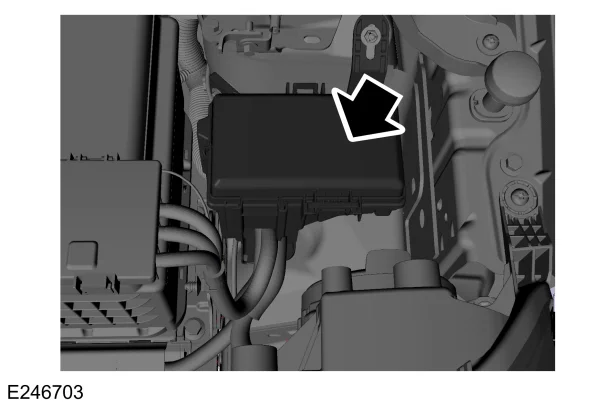

Ta skrzynka bezpieczników znajduje się w komorze silnika.
Skrzynka bezpieczników w przedziale pasażerskim

Ford Ecosport II (2022) - schematy bezpieczników i przekaźników

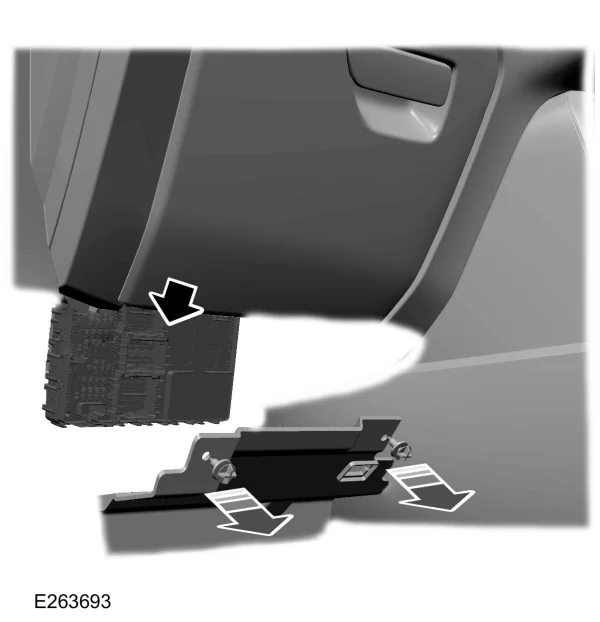

Ta skrzynka bezpieczników znajduje się za przednim schowkiem. Aby uzyskać dostęp do skrzynki bezpieczników, wykonaj następujące czynności:
  1. Otwórz schowek po stronie pasażera i zwolnij zaciski.
  1. Wymontuj schowek.
Zobacz także:  Ford Ranger III (1998-2000) - schematy bezpieczników i przekaźników

Pojazdy z kierownicą z prawej strony

Skrzynka bezpieczników akumulatora

Ford Ecosport II (2022) - schematy bezpieczników i przekaźników

Ta skrzynka bezpieczników jest zamocowana do dodatniego bieguna akumulatora.
Skrzynka bezpieczników w komorze silnika

Ford Ecosport II (2022) - schematy bezpieczników i przekaźników

Ta skrzynka bezpieczników znajduje się w komorze silnika.
Skrzynka bezpieczników w przedziale pasażerskim

Ford Ecosport II (2022) - schematy bezpieczników i przekaźników

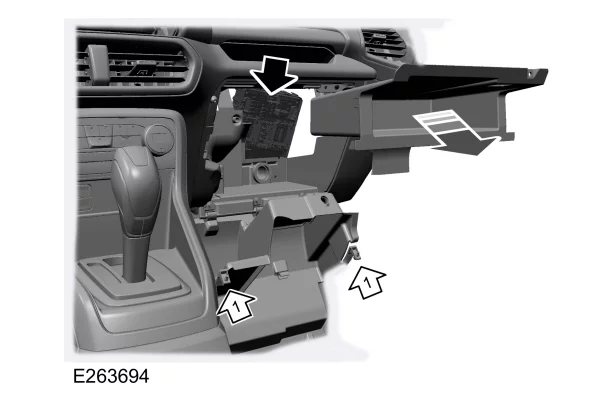

Ta skrzynka bezpieczników znajduje się za przednim schowkiem. Aby uzyskać dostęp do skrzynki bezpieczników, wykonaj następujące czynności:
  1. Odłącz i zdejmij plastikową pokrywę.

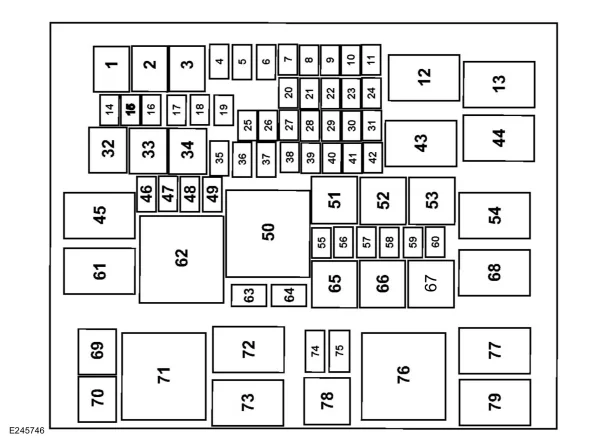

Skrzynka bezpieczników w komorze silnika

Ford Ecosport II (2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 60 A Przekaźnik wentylatora 2 chłodzenia silnika.
2 50 A Przekaźnik wentylatora 1 chłodzenia silnika.
3 60 A Przekaźnik świec żarowych (Diesel).
4 40 A Zawory układu ABS z elektronicznym układem stabilizacji toru jazdy.
5 20 A Przekaźnik blokady kolumny kierowniczej.
6 40 A Przekaźnik silniczka przedniej dmuchawy.
7 10 A Przełącznik włączania/wyłączania hamulców.
8 20 A Moduł okna dachowego.
9 15 A Przekaźnik spryskiwacza tylnej szyby;

Cewka przekaźnika silniczka wycieraczek przedniej szyby.

10 7,5 A Przekaźnik sprzęgła układu klimatyzacji.
11 5 A Cewka przekaźnika gniazda zasilania;

Cewka przekaźnika sygnału dźwiękowego;

Cewka przekaźnika pompy paliwa (z wyjątkiem silnika Diesel).

14 10 A Ogrzewane lusterka.
15 5 A Czujnik deszczu;

Cewka przekaźnika spryskiwacza tylnej szyby.

16 10 A Silniczek wycieraczki szyby tylnej.
17 20 A Przednie gniazdo zasilania/zapalniczka.
18 20 A Tylne gniazdo zasilania.
19 Nieużywany.
20 20 A   30 A Moduł sterowania zespołem napędowym;

Moduł sterowania zespołem napędowym (Diesel DV5FD).

21 15 A Element grzejny sondy lambda;

Czujnik pracy katalizatora (1,0L);

Zawór spustu par paliwa (1,0L);

Zawory elektromagnetyczne zmiennych faz rozrządu (1,0L);

Zawór sterujący dawką – zespół dozujący paliwo (Diesel DV5FD);

Sterowanie zaworem obejściowym chłodnicy EGR (Diesel DV5FD);

Zawór elektromagnetyczny podciśnienia (Diesel DV5FD).

22 10 A Cewka przekaźnika wentylatora 1 chłodzenia silnika;

Cewka przekaźnika wentylatora 2 chłodzenia silnika;

Cewka przekaźnika sprzęgła układu klimatyzacji;

Zawór sprężarki układu klimatyzacji o zmiennej regulacji;

Sterowanie pompą oleju o zmiennym wydatku (1,0L);

Zawór elektronicznego regulatora podciśnienia (1,0L);

Cewka przekaźnika wentylatora zasysającego (1,0L);

Podtrzymanie działania pompy wodnej (1,0L);

Zespół podgrzewający automatyczną skrzynię biegów;

Aktywna przesłona kraty wlotu powietrza;

Moduł napędu na wszystkie koła.

22 5 A Cewka przekaźnika wentylatora 1 chłodzenia silnika (Diesel DV5FD);

Cewka przekaźnika wentylatora 2 chłodzenia silnika (Diesel DV5FD);

Cewka przekaźnika sprzęgła układu klimatyzacji (Diesel DV5FD);

Cewka przekaźnika świec żarowych (Diesel DV5FD);

Aktywna przesłona kraty wlotu powietrza (Diesel DV5FD);

Cewka przekaźnika pompy paliwa (Diesel DV5FD).

23 20 A Cewki zapłonowe (1,0L).
24 10 A Nieużywany.
25 15 A Zasilanie moduł wzmacniacza 1.
26 20 A Moduł holowania przyczepy – ładowanie akumulatora.1
27 Nieużywany.
28 10 A Sygnał dźwiękowy, lewa strona.
29 10 A Sygnał dźwiękowy, prawa strona.
30 15 A Ogrzewana kierownica.
31 Nieużywany.
32 30 A Zasilanie modułu sterującego układami nadwozia z akumulatora.
33 60 A Pompa układu ABS z elektronicznym układem stabilizacji toru jazdy.
34 50 A Moduł holowania przyczepy.1
35 40 A Przekaźnik ogrzewania tylnej szyby;

Antena zbiorcza radioodbiornika.

36 30 A Przekaźnik rozrusznika.
37 40 A Przekaźnik dodatkowej nagrzewnicy powietrza 1.
38 20 A Przekaźnik lewego światła mijania.
39 20 A Przekaźnik prawego światła mijania.
40 25 A Siedzenia ogrzewane.
41 15 A Zasilanie moduł wzmacniacza 2.
42 7,5 A Przekaźnik wentylatora zasysającego (1,0L).
46 30 A Moduł sterujący lewych drzwi tylnych;

Zasilanie przełącznika sterowanego elektrycznie okna drzwi kierowcy (z kierownicą po lewej stronie, otwieranie/zamykanie jednym naciśnięciem przycisku wyłącznie po stronie kierowcy).

47 20 A   25 A Przekaźnik pompy paliwa (1,0L);

Przekaźnik elektronicznej pompy paliwa (Diesel DV5FD).

48 30 A Moduł sterujący drzwi pasażera (z kierownicą po prawej stronie);

Moduł sterujący drzwi kierowcy (z kierownicą po lewej stronie).

49 20 A Zasilanie pompy oleju przekładniowego (1,0L);

Przekaźnik nagrzewnicy paliwa (silnik Diesel).

55 10 A Regulacja ustawienia reflektorów.
56 5 A Moduł elektronicznego układu wspomagania kierownicy;

Moduł sterowania zespołem napędowym.

57 10 A Logika pompy oleju przekładniowego (1,0L);

Cewka przekaźnik nagrzewnicy paliwa (silnik Diesel).

58 10 A Kamera wsteczna;

Moduły monitorowania martwego pola.

59 5 A Moduł ABS.
60 5 A Cewka przekaźnika ogrzewania tylnej szyby;

Cewka przekaźnika ogrzewania przedniej szyby z prawej/lewej strony.

63 25 A Silniczek wycieraczki przedniej szyby.
64 30 A Moduł sterujący układami nadwozia – szyna zapłonu/rozruchu.
69 40 A Ogrzewanie przedniej szyby, lewa strona.
70 40 A Ogrzewanie przedniej szyby, prawa strona.
74 Nieużywany.
75 Nieużywany.
1Wyposażenie przygotowawcze instalacji elektrycznej przyczepy do zamontowania modułu holowania przyczepy przez Autoryzowanego Dealera.



Przekaźnik Opis
12 Moduł sterowania zespołem napędowym.
13 Przekaźnik rozrusznika.
43 Przekaźnik gniazda zasilania.
44 Przekaźnik silniczka wycieraczek przedniej szyby.
45 Przekaźnik przedniej dmuchawy.
50 Przekaźnik zapłonu-rozruchu.
51 Przekaźnik blokady kolumny kierowniczej.
52 Przekaźnik sygnału dźwiękowego.
53 Przekaźnik lewego światła mijania.
54 Przekaźnik spryskiwacza tylnej szyby.
61 Przekaźnik ogrzewania tylnej szyby;

Ogrzewane lusterka;

Antena zbiorcza radioodbiornika.

62 Przekaźnik wentylatora 2 chłodzenia silnika.
65 Przekaźnik pompy paliwa (1,0L);

Przekaźnik nagrzewnicy paliwa (silnik Diesel).

66 Przekaźnik prawego światła mijania.
67 Przekaźnik sprzęgła układu klimatyzacji.
68 Przekaźnik wentylatora 1 chłodzenia silnika.
71 Przekaźnik świec żarowych (Diesel).
72 Przekaźnik ogrzewania przedniej szyby z prawej strony.
73 Przekaźnik ogrzewania przedniej szyby z lewej strony.
76 Przekaźnik dodatkowej nagrzewnicy powietrza 2.
77 Przekaźnik wentylatora zasysającego (1,0L);

Przekaźnik elektronicznej pompy paliwa (Diesel DV5FD).

78 Nieużywany.
79 Przekaźnik dodatkowej nagrzewnicy powietrza 1.

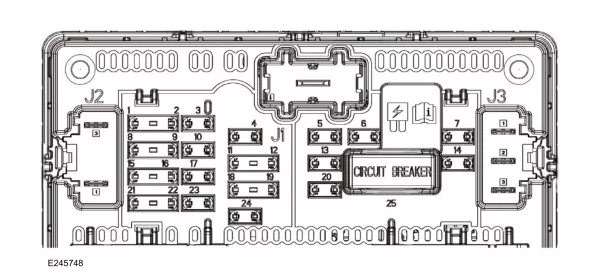

Skrzynka bezpieczników w przedziale pasażerskim

Ford Ecosport II (2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F01 5 A Moduł sterujący uzupełniającym systemem bezpieczeństwa.
F02 5 A Czujnik wilgotności i temperatury w pojeździe.
F03 10 A Moduł układu pomocy przy parkowaniu tyłem.
F04 10 A Włącznik zapłonu;

Przycisk rozrusznika;

Kluczyk w przełączniku.

F05 20 A Przekaźnik ryglowania zamka centralnego (przekaźnik wewnętrzny BCM); Przekaźnik odryglowania zamka centralnego (przekaźnik wewnętrzny BCM).
F06 10 A Podświetlenie przełącznika sterowanego elektrycznie okna drzwi kierowcy i pasażera (otwieranie/zamykanie jednym naciśnięciem przycisku tylko po stronie kierowcy);

Opóźnienie wyłączenia akcesoriów dla przełącznika sterowanego elektrycznie okna drzwi kierowcy (wyłącznie otwieranie/zamykanie jednym naciśnięciem przycisku okna po stronie kierowcy);

Podświetlenie przełącznika okna dachowego;

Opóźnienie wyłączenie akcesoriów – modułu okna dachowego.

F07 30 A Moduł sterujący drzwi kierowcy (z kierownicą po prawej stronie);

Moduł sterujący drzwi pasażera (z kierownicą po lewej stronie).

F08 5 A Nieużywany.
F09 5 A Elektrochromatyczne lusterko wewnętrzne;

Zmiana biegów;

Lampka kontrolna odłączenia poduszki powietrznej pasażera.

F10 10 A Inteligentne złącze diagnostyczne – zasilanie.
F11 5 A Pojazd z wbudowanym modułem modemu (wyłącznie).
F12 5 A Moduł czujnika wtargnięcia (pojazdy z kierownicą z prawej strony);

Moduł czujnika nachylenia (pojazdy z kierownicą z prawej strony).

F13 15 A Przekaźnik odryglowania drzwi kierowcy (przekaźnik wewnętrzny BCM).   Przekaźnik podwójnego ryglowania (przekaźnik wewnętrzny BCM).
F14 30 A Zasilanie przełącznika sterowanego elektrycznie okna drzwi kierowcy (z kierownicą po prawej stronie, otwieranie/zamykanie jednym naciśnięciem przycisku po stronie kierowcy);

Moduł sterujący prawych drzwi tylnych.

F15 15 A Hak holowniczy.
F16 15 A Kamera przednia.
F17 15 A SYNC;

Panel elektroniczny.

F18 7,5 A Nieużywany.
F19 7,5 A Moduł syreny alarmu zasilanej przez baterię (pojazdy z kierownicą z prawej strony).
F20 10 A Nieużywany.
F21 7,5 A Moduł sterowania ogrzewaniem, wentylacją i klimatyzacją.
F22 7,5 A Inteligentne złącze diagnostyczne – logika;

Moduł sterujący kolumną kierowniczą.   Zestaw wskaźników.

F23 20 A Moduł sterujący systemem audio;

Moduł odtwarzacza płyt CD.

F24 20 A Nieużywany.
F25 30 A Silniczki okien sterowanych elektryczne (okno po stronie kierowcy otwierane/zamykane jednym naciśnięciem przycisku).
1Wyposażenie przygotowawcze instalacji elektrycznej przyczepy do zamontowania modułu holowania przyczepy przez Autoryzowanego Dealera.

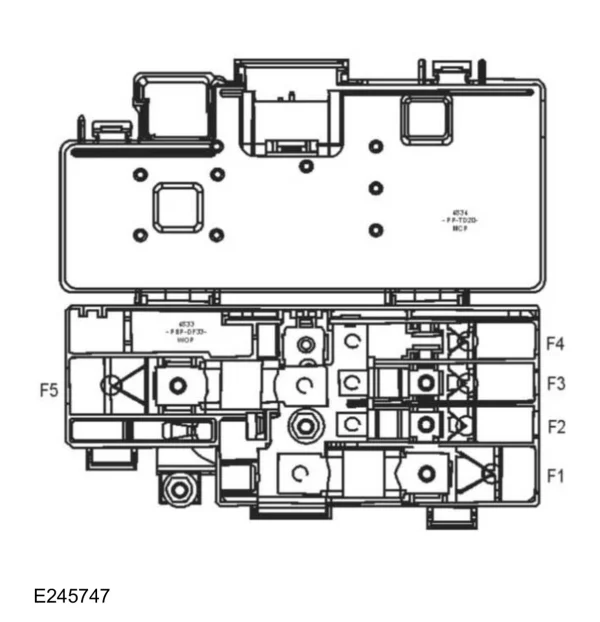

Skrzynka bezpieczników akumulatora

Ford Ecosport II (2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 250 A Skrzynka bezpieczników w komorze silnika.
2 60 A Moduł elektronicznego układu wspomagania kierownicy.
3 100 A Moduł sterujący układami nadwozia.
4 70 A Przekaźnik dodatkowej nagrzewnicy powietrza 2.
5 275 A Rozrusznik.
