W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Bantam z lat: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

Ford Bantam to mały samochód dostawczy i pickup produkowany przez amerykańską firmę Ford. Model ten był dostępny głównie na rynku południowoafrykańskim oraz w niektórych krajach Ameryki Łacińskiej. Pierwsza generacja Bantama została wprowadzona na rynek w 1983 roku, a produkcja trwała do 2011 roku.

Ford Bantam został zbudowany na bazie Forda Escorta, co przyczyniło się do jego kompaktowych rozmiarów i dobrych osiągów w mieście. Model ten był dostępny w różnych wersjach nadwozia, w tym jako minivan oraz jako dwudrzwiowy pickup. Jako samochód dostawczy, Bantam oferował praktyczny i funkcjonalny przestrzeń ładunkową, umożliwiając przewóz towarów i materiałów.

Pod względem designu, Ford Bantam charakteryzował się prostymi, ale solidnymi liniami. Był to typowy samochód komercyjny, o prostym wystroju wnętrza i przystosowanym do trudnych warunków pracy. W późniejszych latach produkcji wprowadzono pewne ulepszenia stylistyczne, które nadały mu nieco bardziej nowoczesny wygląd.

Zobacz także:  Ford Fiesta VII (2023) - schematy bezpieczników i przekaźników

Jeśli chodzi o napęd, Ford Bantam był dostępny z różnymi jednostkami napędowymi, głównie benzynowymi silnikami czterocylindrowymi o różnych pojemnościach. Istniały również wersje z silnikiem wysokoprężnym. Oferowano zarówno skrzynie biegów manualne, jak i automatyczne.

Ważnym aspektem Forda Bantama było jego trwałe zawieszenie i wytrzymałość, co czyniło go idealnym do pracy w trudnych warunkach. Samochód oferował również niektóre podstawowe funkcje bezpieczeństwa, takie jak systemy hamulcowe i pasy bezpieczeństwa.

Podsumowując, Ford Bantam to kompaktowy samochód dostawczy i pickup, który zdobył popularność na rynku południowoafrykańskim. Oferował praktyczne rozwiązania ładunkowe i solidną konstrukcję, idealne do codziennych zadań komercyjnych. Mimo prostego wystroju i braku zaawansowanych technologii, Bantam był ceniony za niezawodność i wytrzymałość, które są ważnymi cechami w segmencie samochodów użytkowych.

Zobacz także:  Ford Mondeo V (2020-2022) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

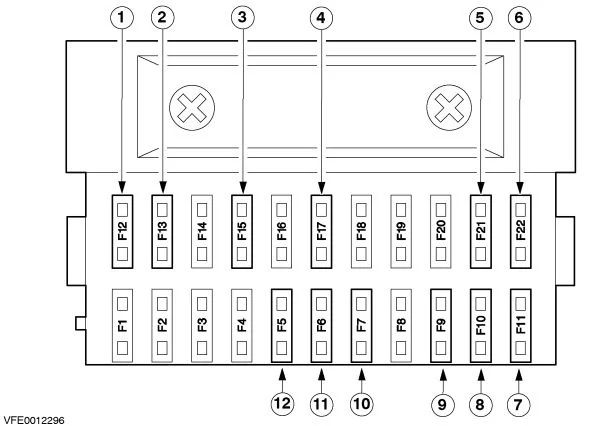

Centralna skrzynka przyłączeniowa – widok z przodu, bezpieczniki

Ford Bantam (2002-2011) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 Bezpiecznik 12 Przełącznik wielofunkcyjny, silnik wycieraczek szyby przedniej, przekaźnik wycieraczek
2 Bezpiecznik 13 Lampa stop, przełącznik skrzyni biegów, podświetlenie zestawu wskaźników, ogrzewanie
3 Bezpiecznik 15 Przełącznik wielofunkcyjny
4 Bezpiecznik 17 Przełącznik wielofunkcyjny
5 Bezpiecznik 21 Reflektor lewy, podświetlenie zestawu wskaźników
6 Bezpiecznik 22 Reflektor prawy
7 Bezpiecznik 11 Reflektor prawy
8 Bezpiecznik 10 Reflektor lewy
9 Bezpiecznik 9 Przełącznik wielofunkcyjny
10 Bezpiecznik 7 Przednia lampa postojowa prawa, lampa tablicy rejestracyjnej, tylna lampa zespolona prawa
11 Bezpiecznik 6 Przednia lampa postojowa lewa, tylna lampa zespolona lewa, przednia lampa postojowa lewa, podświetlenie zestawu wskaźników, radio, ogrzewanie
12 Bezpiecznik 5 Przełącznik wielofunkcyjny
Zobacz także:  Ford C-MAX I (2003-2010) - schematy bezpieczników i przekaźników

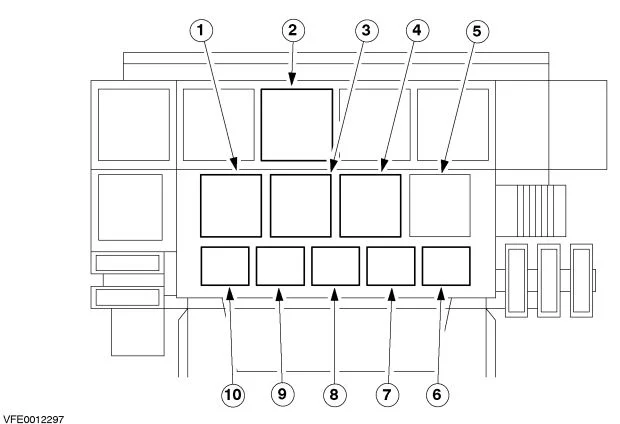

Centralna skrzynka przyłączeniowa – widok z góry – przekaźnik

Ford Bantam (2002-2011) - schematy bezpieczników i przekaźników
Numer Opis
1 Przekaźnik zapłonu
2 Przekaźnik wycieraczek szyby przedniej
3 Przekaźnik klaksonowy
4 Przekaźnik przełącznika klimatyzacji
5 Nieużywany
6 Przekaźnik WOT (benzyna)
7 Przekaźnik podtrzymywania zasilania
8 Przekaźnik pompy paliwa (benzyna)
9 Przekaźnik świateł mijania
10 Przekaźnik świateł drogowych
