Ford Aerostar (1992-1997) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Aerostar z lat: 1992, 1993, 1994, 1995, 1996, 1997. Ford Aerostar był minivanem produkowanym przez amerykańską firmę Ford w latach 1985-1997. Był to jeden z pierwszych minivanów wprowadzonych na rynek, który konkurował z popularnymi modelami takimi jak Chrysler Voyager czy Chevrolet Astro. […]

06/16/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Aerostar z lat: 1992, 1993, 1994, 1995, 1996, 1997.

Ford Aerostar był minivanem produkowanym przez amerykańską firmę Ford w latach 1985-1997. Był to jeden z pierwszych minivanów wprowadzonych na rynek, który konkurował z popularnymi modelami takimi jak Chrysler Voyager czy Chevrolet Astro.

Ford Aerostar charakteryzował się charakterystycznym, prostokątnym kształtem nadwozia, który zapewniał dużą przestrzeń dla pasażerów i ładunku. Dostępne były wersje z dwoma lub trzema rzędami siedzeń, umożliwiające przewiezienie nawet do siedmiu osób. Przesuwane drzwi boczne ułatwiały dostęp do tylnych siedzeń, a duże tylne drzwi ułatwiały załadunek i rozładunek bagażu.

Pod względem napędu, Ford Aerostar oferował różne opcje. Był dostępny z silnikami benzynowymi o pojemności 2,3 l, 2,8 l i 3,0 l oraz z silnikiem Diesla o pojemności 2,3 l. Napęd przenoszony był na tylne koła lub na obie osie, w zależności od wersji i preferencji klienta.

Ford Aerostar był doceniany za swoją wszechstronność i funkcjonalność. Duża przestrzeń ładunkowa była idealna dla rodzin potrzebujących miejsca na bagaże czy sprzęt rekreacyjny. Minivan oferował również liczne schowki i półki, które umożliwiały przechowywanie drobnych przedmiotów.

Wnętrze Forda Aerostar było proste i funkcjonalne. Zastosowano wygodne fotele i ergonomiczne rozmieszczenie elementów sterujących. W zależności od wyposażenia, dostępne były różne opcje, takie jak klimatyzacja, system audio czy elektrycznie sterowane okna i lusterka.

Zobacz także:  Ford Fiesta V (2002-2008) - schematy bezpieczników i przekaźników

Pod względem bezpieczeństwa, Ford Aerostar oferował podstawowe systemy, takie jak hamulce z ABS i poduszki powietrzne dla kierowcy i pasażera. W kolejnych latach produkcji, wprowadzano również ulepszenia bezpieczeństwa, takie jak systemy kontroli trakcji i stabilizacji.

Mimo że Ford Aerostar nie osiągnął takiej popularności jak niektóre konkurencyjne modele, pozostaje on ważnym elementem historii minivanów. Jego funkcjonalność, przestronność i wytrzymałość przyciągały rodzinne użytkowników, którzy cenią sobie praktyczne rozwiązania i niezawodność.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

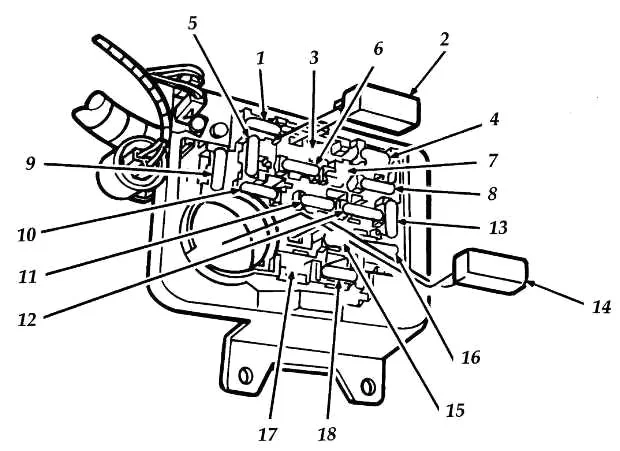

Schemat skrzynki bezpieczników w przedziale pasażerskim

Znajduje się pod tablicą rozdzielczą po stronie kierowcy.

Ford Aerostar (1992-1997) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 • Blokada zmiany biegów hamulca
• Sygnalizatory ostrzegawcze
• Lampki kontrolne (kierunkowskaz)
• Kontrola prędkości
• Lampy stopu
2 20 • Wycieraczka/spryskiwacz przedniej szyby
3 Nieużywany
4 15 • Światła do jazdy dziennej (DRL)
• Reflektor włączony dźwięk ostrzegawczy
• Podświetlenie tablicy przyrządów
• Oświetlenie tablicy rejestracyjnej
• Światła postojowe
• Tylne hamulce przeciwblokujące
• Boczne lampy obrysowe
• Lampa pod maską
5 15 • Moduł poduszki powietrznej
• Lampy zapasowe
• Blokada hamulca hamulca
• Moduł świateł do jazdy dziennej (DRL)
• Tylny przełącznik odszraniania
• Migacz kierunkowskazów
• Wskaźnik kierunkowskazów
6 20 • Sprzęgło klimatyzacji
• Przekaźnik uchylenia drzwi
• Podświetlany zegar wejścia
• Wzmacniacz kontroli prędkości
7 20 • Moduł tylnego układu przeciwblokującego (RABS)
8 15 • Lampa ładunkowa
• Lampa sufitowa
• Lampa kopułkowa
• Lampa w schowku na rękawiczki
• Wejście podświetlane
• Dodatkowe lampki na tablicy rozdzielczej
• Lusterka elektryczne
• Programowalny moduł prędkościomierza / licznika kilometrów (PSOM)
• Radio
• Lampki do czytania
• Lampa Stepwell
• lampki toaletowe z wizjerem
9 30 • Pomocniczy przekaźnik klimatyzacji
• Silnik dmuchawy
• Klimatyzacja przednia
10 15 • Moduł poduszki powietrznej
11 15 • Najwyższej jakości wzmacniacz dźwięku
• Radio
12 30 • Flash-to-pass
• Wskaźnik świateł drogowych
• Klakson
• Moc lędźwiowa
13 5 • Oświetlenie przyrządu i sterowania
14 20 • Silniki szyb elektrycznych
15 15 • Napęd na wszystkie koła (AWD) i wskaźnik
16 20 • Przednia zapalniczka do cygar
• Tylna zapalniczka do cygar
17 10 • Programowalny moduł prędkościomierza / licznika kilometrów (PSOM)
18 15 • Lampki kontrolne
• Wskaźniki zestawu wskaźników
• Przekaźnik niskiego poziomu oleju
• Przełącznik sterowania skrzynią biegów
• Sygnał ostrzegawczy
Zobacz także:  Ford Ranger II (1993-1997) - schematy bezpieczników i przekaźników

Inne bezpieczniki

Opis Ampery [A] Lokalizacja Kolor
 Nagrzewnica pomocnicza lub klimatyzacja 18 GA Przekaźnik silnika rozrusznika brązowy
 Alternator 12 GA Przekaźnik silnika rozrusznika Szary
 Zwiastun filmu, przyczepa 20 GA Przekaźnik silnika rozrusznika Niebieski
 Podgrzewane podświetlenie/blokady zasilania 18 GA Przekaźnik silnika rozrusznika brązowy
 Zasilanie przełącznika reflektorów 16 GA Przekaźnik silnika rozrusznika Czarny
 Reflektory i wskaźnik świateł drogowych 22 Ampery Okr. Brkr. Zintegrowany z włącznikiem reflektorów
 Zasilanie wyłącznika zapłonu 16 GA Przekaźnik silnika rozrusznika Czarny
 Moduł sterujący układu napędowego 20 GA Przekaźnik silnika rozrusznika Niebieski
 PCM KAM 20 GA Przekaźnik silnika rozrusznika Niebieski
