Ford Bronco Sport (2023) – schematy bezpieczników i przekaźników

Ford Bronco Sport (2023) - schematy bezpieczników i przekaźników
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Bronco Sport z lat: 2023.

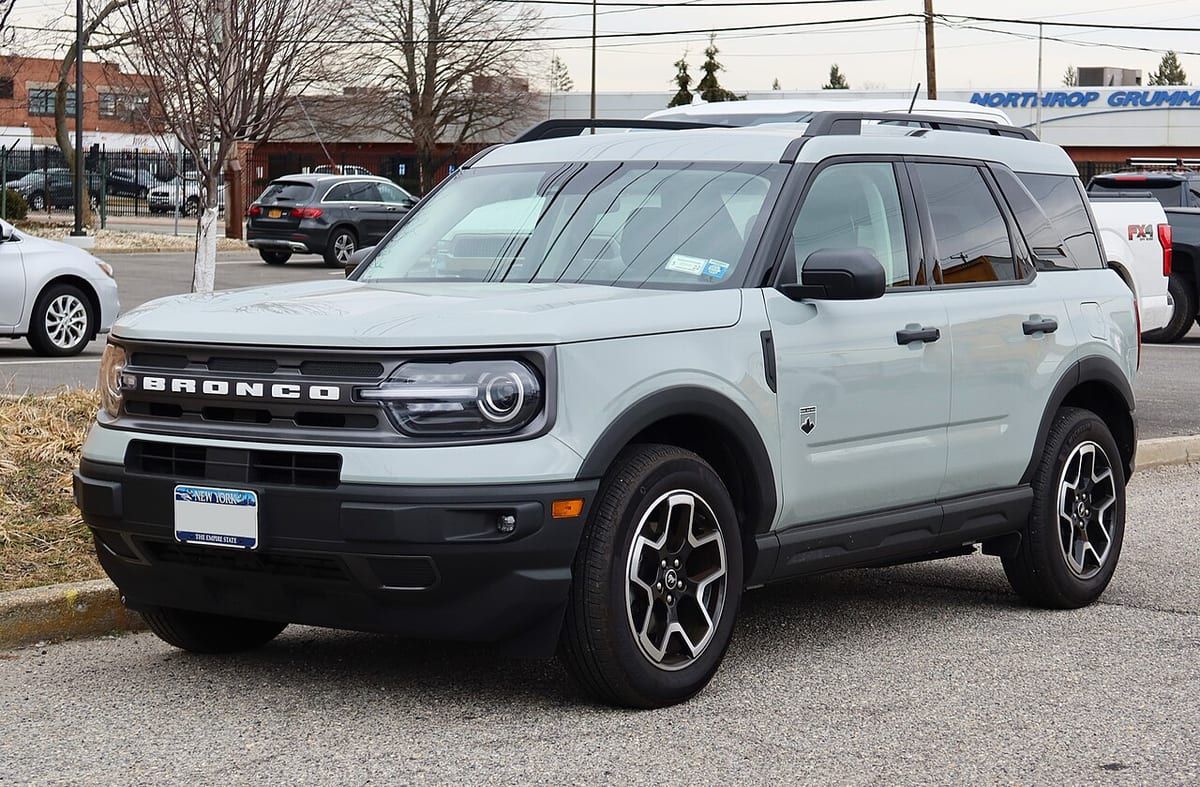

Ford Bronco Sport to kompaktowy SUV terenowy wprowadzony na rynek w 2020 roku. Stanowi on młodszego brata pełnowymiarowego Forda Bronco, ale zachowuje wiele cech charakterystycznych dla tej ikonicznej linii pojazdów.

Ford Bronco Sport wyróżnia się atrakcyjnym i dynamicznym wyglądem, który nawiązuje do tradycji Bronco, ale jednocześnie posiada nowoczesne i zaokrąglone kształty. Posiada charakterystyczne elementy stylistyczne, takie jak wloty powietrza w przednim zderzaku, muskularne nadkola oraz podniesioną sylwetkę, co podkreśla jego zdolności terenowe.

Ten kompaktowy SUV oferuje przestronne wnętrze z wygodnymi siedzeniami, które zapewniają komfort podczas jazdy zarówno w mieście, jak i w terenie. Dzięki inteligentnemu układowi przestrzeni, Bronco Sport zapewnia elastyczność i funkcjonalność. Przestronność bagażnika, możliwość składania tylnych siedzeń oraz liczne schowki pozwalają na swobodne przechowywanie i transport różnych przedmiotów.

Ford Bronco Sport wyposażony jest w zaawansowane systemy napędu na cztery koła oraz różne tryby jazdy terenowej, które umożliwiają płynne poruszanie się po trudnym terenie. Posiada także wystarczającą przestrzeń podwozia, aby przemierzać nierówności i pokonywać przeszkody.

W kwestii silników, Ford Bronco Sport oferuje różne opcje, w tym benzynowe i hybrydowe jednostki napędowe, które zapewniają zarówno oszczędność paliwa, jak i odpowiednią moc do jazdy w różnych warunkach.

Ponadto, Ford Bronco Sport wyposażony jest w zaawansowane technologie i systemy bezpieczeństwa, które poprawiają zarówno komfort jazdy, jak i ochronę pasażerów. Dostępne są funkcje takie jak systemy bezpiecznego hamowania, asystent pasa ruchu, adaptacyjny tempomat czy system monitorowania martwego pola.

Zobacz także:  Ford Transit (2016) - schematy bezpieczników i przekaźników

Ford Bronco Sport jest idealnym wyborem dla osób, które poszukują wszechstronnego i przygotowanego na przygody SUV-a. Połączenie stylowego wyglądu, wydajności terenowej i funkcjonalności sprawia, że jest on doskonałym towarzyszem zarówno w mieście, jak i podczas wypraw w teren.

Podsumowując, Ford Bronco Sport to kompaktowy SUV terenowy, który oferuje atrakcyjny wygląd, niezawodność, funkcjonalność oraz znakomite właściwości off-roadowe. Jest to pojazd, który pozwoli Ci cieszyć się zarówno codziennymi dojazdami, jak i przygodami na szlakach terenowych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod schowkiem.

Ford Bronco Sport (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 A Nie używany (zapas).
2 5 A Nie używany (zapas).
3 10 A Nie używany (zapas).
4 10 A Stacyjka. Blokada kolumny kierownicy.
5 20 A Zamek. Odblokowanie.
6 10 A Falownik DC-AC.
7 30 A Moduł drzwi pasażera.
8 5 A Moduł sterujący wspomagania parkowania.
9 5 A Automatycznie ściemniające się lusterko wewnętrzne. System utrzymywania pasa ruchu. Wskaźnik wyłączenia poduszki powietrznej pasażera.
10 10 A Rozszerzony moduł zasilania.
11 5 A Moduł jednostki sterującej telematyki.
12 5 A Bezkluczykowy przełącznik klawiatury.
13 15A Odblokowanie drzwi kierowcy.
14 30 A Moduł drzwi kierowcy.
15 15A Nie używany (zapas).
16 15A Nie używany (zapas).
17 15A SYNC, Moduł nadawczo-odbiorczy odbiornika. Zintegrowany panel sterowania.
18 7,5 A Bezprzewodowy moduł ładowania akcesoriów. Moduł kontroli terenu.
19 7,5 A Nie używany (zapas).
20 10 A Nie używany (zapas).
21 7,5 A Nie używany (zapas).
22 7,5 A Nie używany (zapas).
23 20 A Nie używany (zapas).
24 20 A Nie używany (zapas).
25 30 A Nie używany (zapas).
Zobacz także:  Ford Scorpio 2 (1994-1998) - schematy bezpieczników i przekaźników

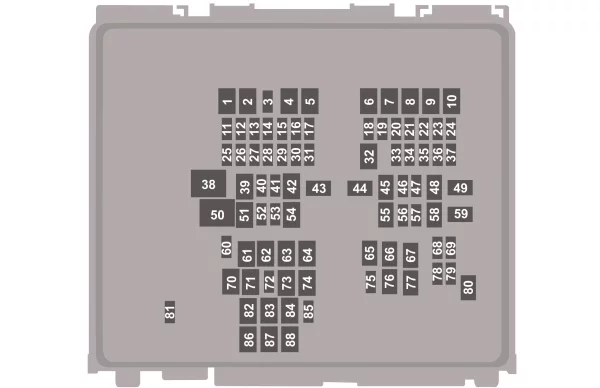

Skrzynka bezpieczników w komorze silnika

Ford Bronco Sport (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 A Oświetlenie dodatkowe na rynku wtórnym.
2 — Nieużywany.
3 10 A Nie używany (zapas).
4 60 A Dodatkowa grzałka.
5 40 A Dodatkowa grzałka.
6 40 A Dodatkowa grzałka.
7 20 A Podgrzewane wycieraczki.
8 — Nieużywany.
9 60 A Falownik.
10 30 A Rozrusznik.
11 15A Moduł sterujący układu napędowego.
12 15A Moduł sterujący układu napędowego.
13 15A Moduł sterujący układu napędowego.
14 15A Moduł sterujący układu napędowego.
15 — Nieużywany.
16 — Nieużywany.
17 — Nieużywany.
18 10 A Moduł sterujący układu napędowego.
19 10 A Moduł układu przeciwblokującego.
20 10 A Złącze łącza danych.
21 5 A Przełącznik reflektorów.
22 20 A Wzmacniacz.
23 — Nieużywany.
24 — Nieużywany.
25 25 A Wzmocnione reflektory po lewej stronie.
26 25 A Wzmocnione reflektory z prawej strony.
27 — Nieużywany.
28 — Nieużywany.
29 — Nieużywany.
30 — Nieużywany.
31 5 A Elektroniczne wspomaganie kierownicy.
32 30 A Moduł kontroli nadwozia.
33 10 A Przednia kamera wspomagająca parkowanie. Tylna kamera. System informacji o martwym polu. Siłownik zmiany biegów.
34 — Nieużywany.
35 15A Podgrzewana kierownica.
36 — Nieużywany.
37 20 A Klakson.
38 40 A Silnik dmuchawy.
39 — Nieużywany.
40 10 A Włącznik hamulca.
41 20 A Wzmacniacz.
42 30 A Elektrycznie sterowany fotel kierowcy.
43 40 A Zawory układu przeciwblokującego.
44 40 A Moduł do holowania przyczepy.
45 30 A Elektryczne siedzenie pasażera.
46 — Nieużywany.
47 20 A Podgrzewane siedzenia.
48 — Nieużywany.
49 60 A Pompa układu przeciwblokującego.
50 60 A Wentylator chłodzący.
51 30 A Szyberdach.
52 5 A Inteligentna ładowarka USB.
53 — Nieużywany.
54 — Nieużywany.
55 — Nieużywany.
56 10 A Sprzęgło klimatyzacji.
57 5 A Reflektory.
58 20 A Nie używany (zapas).
59 40 A Moduł kontroli nadwozia.
60 5 A Inteligentna ładowarka USB.
61 20 A Pomocniczy punkt zasilania.
62 — Nieużywany.
63 — Nieużywany.
64 — Nieużywany.
65 — Nieużywany.
66 — Nieużywany.
67 — Nieużywany.
68 — Nieużywany.
69 15A Portowe wtryskiwacze paliwa.
70 20 A Pomocniczy punkt zasilania.
71 20 A Pomocniczy punkt zasilania.
72 20 A Wycieraczka tylnej szyby.
73 — Nieużywany.
74 30 A Silnik wycieraczek.
75 10 A Podgrzewane lusterka zewnętrzne.
76 30 A Ogrzewana tylna szyba.
77 — Nieużywany.
78 15A Zwalnianie szyby windy.
79 — Nieużywany.
80 20 A Pompa paliwowa.
81 10 A Pompka spryskiwacza tylnej szyby.
82 40 A Falownik.
83 — Nieużywany.
84 40 A Moduł sterujący układu napędowego.
85 5 A Czujnik deszczu.
86 — Nieużywany.
87 — Nieużywany.
88 — Nieużywany.
