W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiat Palio, Siena, Strada z lat: 2010, 2011, 2012.
Fiat Palio, Siena i Strada produkowane w latach 2010-2012 kontynuowały tradycję tych popularnych modeli Fiata, oferując pewne ulepszenia i aktualizacje. Oto kilka cech tych modeli w tym okresie:
Podobnie jak w przypadku wcześniejszych wersji, te modele były cenione za swoją solidną konstrukcję, niskie koszty eksploatacji i atrakcyjne ceny. Zapewniały one również dobre osiągi i komfort jazdy w miejskim środowisku.
Komora silnika

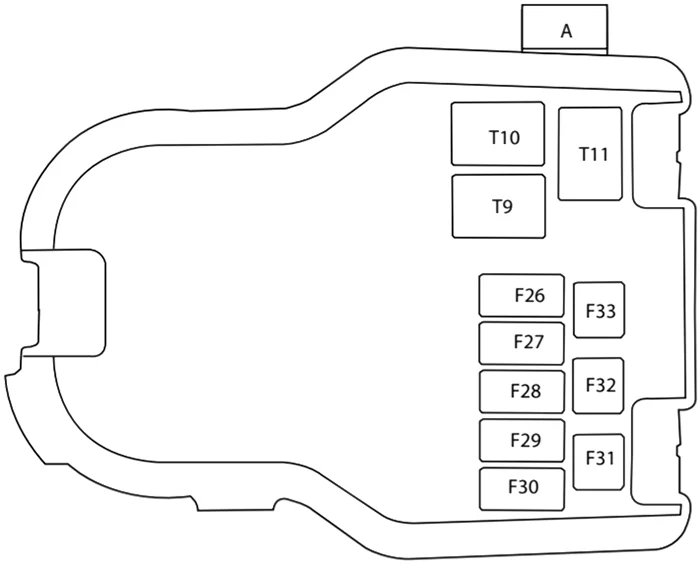

Wersja 1

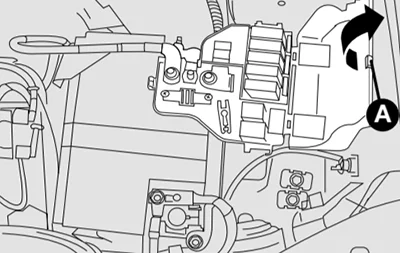

Skrzynka bezpieczników znajduje się w pobliżu akumulatora. Aby uzyskać dostęp do bezpieczników, zwolnij zatrzask A, pociągnij pokrywę do góry w kierunku strzałki i otwórz skrzynkę.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F26 | 60A | Ogólne usługi |
| F27 | 50A | Ogólne usługi |
| F28 | 40A | urządzenie zapłonowe. |
| F29 | 30A | Wtrysk, Fiat Code, elektryczna pompa paliwa. |
| F30 | 30A/40A | Wentylator elektryczny wentylator (40 A z klimatyzacją). |
| F31 | 10A/15A | Fiat Code i wtrysk (15 A dla niektórych wersji). |
| F32 | 10A/15A | Podgrzewana sonda lambda i kanister (10 A w niektórych wersjach). |
| F33 | 20A | Pompa paliwa (tylko dla wersji Tetrafuel). |
| A | 60A | Bezpiecznik ABS (niektóre wersje). |

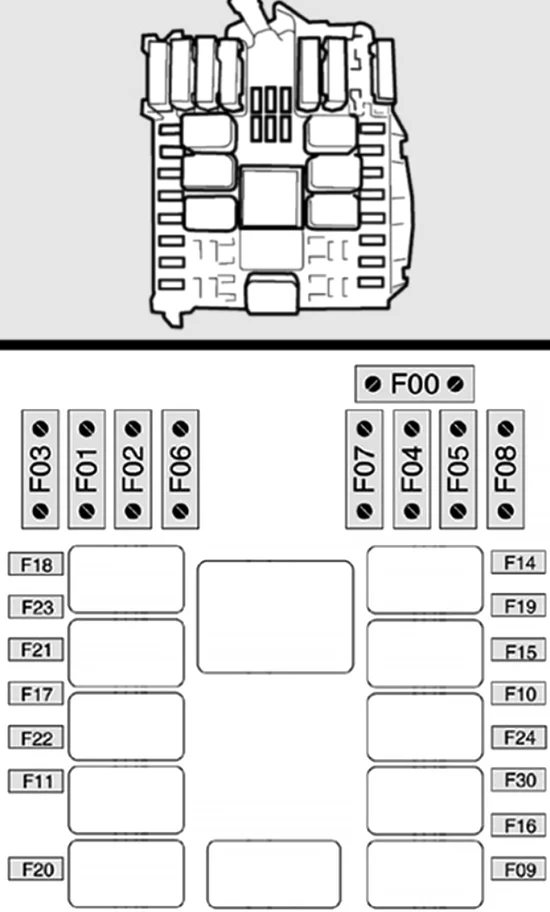

Wersja 2
| Numer | Ampery [A] | Opis |
|---|---|---|
| F00 | 60A | Świece żarowe (wersje 1.3 JTD) |
| F03 | 20A | włącznik rozrusznika |
| F01 | 70A | środek planszy |
| F02 | 30A | środek planszy |
| F06 | 30A | Pierwsza prędkość wentylatora elektrycznego chłodnicy (40A dla wersji 1.3 JTD) |
| F07 | 40A | Druga prędkość wentylatora elektrycznego chłodnicy (60A dla wersji 1.3 JTD) |
| F04 | 50A | antypoślizgowy |
| F05 | Wolny. | |
| F08 | 40A | Wentylator elektryczny klimatyzacji |
| F18 | 7,5A | centrum sterowania silnikiem |
| F23 | 15A | Dodatkowy reflektor (7,5A dla wersji 1.3 JTD) |
| F21 | 15A | pompa paliwowa |
| F17 | 10 A | centrum sterowania silnikiem |
| F22 | 20A | Wtryskiwacze, cewka zapłonowa, pompa paliwa |
| F11 | 15A | Prędkościomierz, sonda lambda, wentylator elektryczny pochłaniacza, sterowanie silnikiem, ładowanie wtórne |
| F20 | Wolny. | |
| F14 | 10 A | Prawy wysoki reflektor |
| F19 | 7,5A | sprężarka klimatyzacji |
| F15 | 10 A | Lewy wysoki reflektor |
| F10 | 10 A | Klakson |
| F24 | 10 A | +15/54 Pomocnicze lekkie dowództwo / Szafka przygodowa |
| F30 | 15A | reflektor |
| F 16 | 7,5A | Jednostka sterująca silnika, przekaźnik sterujący układu chłodzenia silnika |
| F09 | Wolny. |

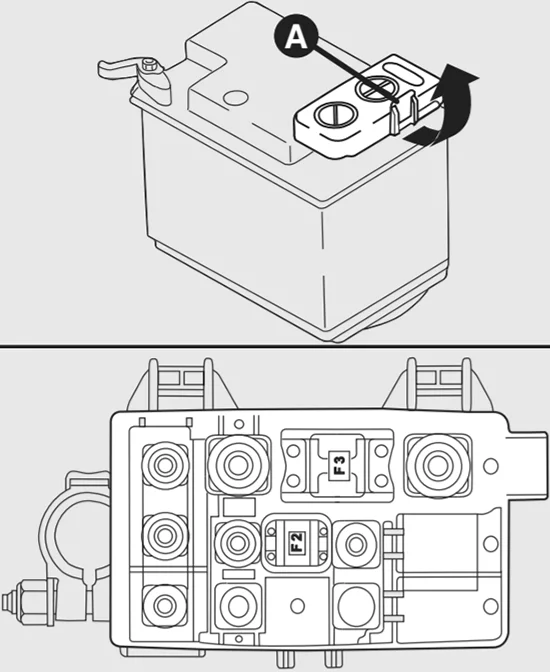

Skrzynka bezpieczników w masce silnika, umieszczona nad akumulatorem
Aby uzyskać dostęp do bezpieczników, zwolnij zatrzask A i pociągnij pokrywę w kierunku strzałki, aby ją otworzyć.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F2 | 125A | Alternator |
| F3 | CAL1 | Start silnika. |
Przedział pasażerski

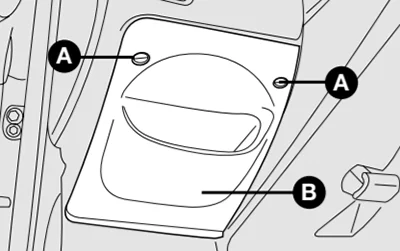

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kierownicy. Aby uzyskać dostęp do bezpieczników, poluzuj śruby mocujące A i zdejmij zabezpieczenie B.

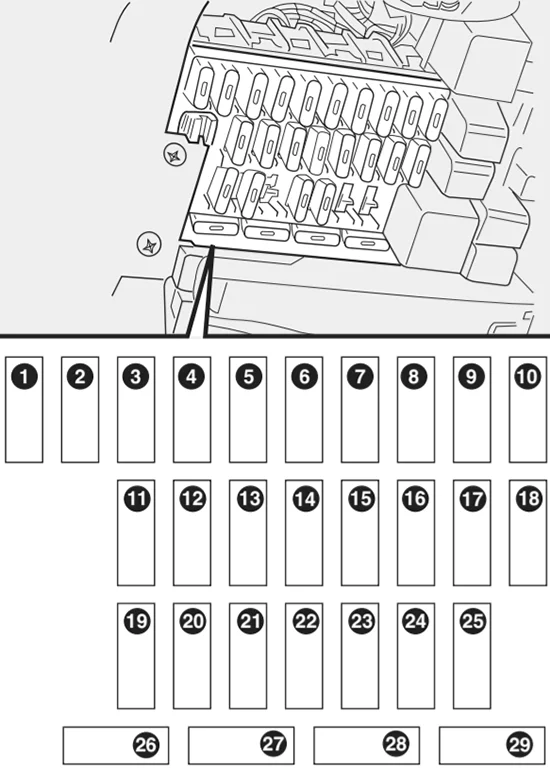

Wersja 1
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20A | Wycieraczka szyby przedniej/tylnej. |
| 2 | 20A | Podnośnik szyby przedniej lewy elektryczny. |
| 25A | Elektryczne szyby przednie. | |
| 3 | 20A | Elektryczny podnośnik szyby przedniej prawej. |
| 4 | 10 A | Reflektor lewy wysoki. |
| 5 | 10 A | Reflektor prawy wysoki. |
| 6 | 15A | Centralne elektryczne szyby. |
| 7 | 7,5A | Światła pozycyjne lewe przednie i tylne prawe, oświetlenie tablicy rejestracyjnej, oświetlenie poleceń. |
| 10 A | Światła pozycyjne lewe przednie i tylne prawe, oświetlenie tablicy rejestracyjnej prawe, oświetlenie kontrolne. | |
| 8 | 7,5A | Światła pozycyjne prawe przednie i lewe tylne. |
| 10 A | Prawe przednie i lewe tylne światła pozycyjne, lewe oświetlenie tablicy rejestracyjnej, oświetlenie gniazda zasilania. | |
| 9 | 15A | Światła przeciwmgielne. |
| 10 | 20A | Centralny zamek drzwi. |
| 11 | 30A | Ogrzewana tylna szyba. |
| 12 | 10 A | Światła awaryjne. |
| 13 | 20A | Klakson. |
| 14 | 10 A | Światła stopu. |
| 15 | 15A | Zasilanie tablicy przyrządów, światła cofania, poduszka powietrzna, oświetlenie schowka, światła kierunkowskazów. |
| 16 | 10 A | Klimatyzacja. |
| 17 | 10 A | Niski lewy reflektor. |
| 18 | 10 A | Reflektor pod prawym. |
| 19 | 30A | Wewnętrzny wentylator elektryczny, gniazdko elektryczne. |
| 20 | 10 A | Zestaw oświetlenia wewnętrznego, radio, gniazdo diagnostyczne, antykradzieżowe. |
| 21 | Wolny. | |
| 22 | 10 A | ABS |
| 23 | 10 A | Kod Fiata . |
| 24 | 20A | Podnośnik szyby tylnej lewy elektryczny. |
| 25 | 20A | Elektryczny podnośnik szyby tylnej prawej. |
| 26 | Wolny. | |
| 27 | Wolny. | |
| 28 | Wolny. | |
| 29 | Wolny. |

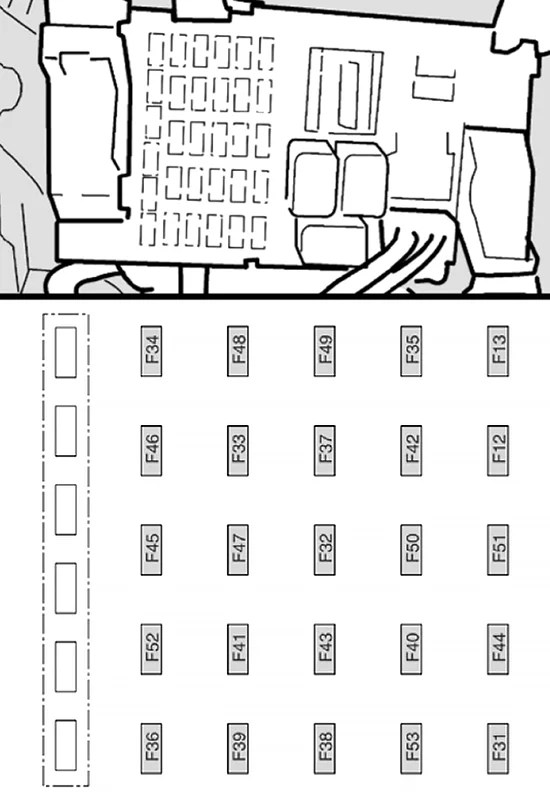

Wersja 2
| Numer | Ampery [A] | Opis |
|---|---|---|
| F34 | 20A | Elektryczny podnośnik szyby tylnej prawej. |
| F48 | 20A | Podnośnik szyby tylnej lewy elektryczny. |
| F49 | 7,5A | Serwis +15, zasilanie wewnętrzne radia, lusterko elektryczne, oświetlenie deski rozdzielczej, oświetlenie sterowania lusterkami elektrycznymi, czujnik deszczu. |
| F35 | 10 A | Moc wewnętrzna. |
| F13 | 10 A | Lewy reflektor świateł mijania |
| F46 | Wolny. | |
| F33 | 20A | Lewa tylna szyba elektryczna |
| F37 | 10 A | Stop, tablica przyrządów |
| F42 | 7,5A | Centrum ABS |
| F12 | 10 A | Reflektor prawy świateł mijania |
| F45 | Wolny. | |
| F47 | 20A | Lewa przednia szyba elektryczna |
| F32 | 15A | +30 zasilanie, sterowanie oświetleniem zewnętrznym |
| F50 | 7,5A | poduszka powietrzna |
| F51 | 7,5A | Zasilanie, oświetlenie tablicy rejestracyjnej, oświetlenie sterowania klimatyzacją, oświetlenie radiowe, oświetlenie popielniczki, oświetlenie gniazda zasilania konsoli |
| F52 | 15A | Wycieraczka tylnej szyby |
| F41 | Wolny. | |
| F43 | 30A | Wycieraczka i pompa dwukierunkowa |
| F40 | 30A | Podgrzewana tylna szyba |
| F44 | 20A | Wtyczka |
| F36 | 15A | Moc subwoofera |
| F39 | 10 A | Zasilanie +30, oświetlenie wewnętrzne, radio, gniazdo diagnostyczne |
| F38 | 20A | elektryczny zamek do drzwi |
| F53 | 10 A | Światła skrętu, awaryjne, tablica przyrządów |
| F31 | 7,5A | Zasilanie wewnętrzne, światło cofania, cewka, środek maski silnika, ręczny system klimatyzacji |
