Fiat Fiorino i Qubo (2007-2013) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Fiorino i Qubo z lat: 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Fiat Fiorino III i Qubo (2007-2013) to małe vany, które oferują praktyczne rozwiązania, wygodę i oszczędność paliwa. Oba modele są zbudowane na tej samej platformie, ale mają nieco różne charakterystyki i wyposażenie.

Fiat Fiorino III i Qubo charakteryzują się kompaktowymi rozmiarami, które czynią je idealnymi dla miejskiej jazdy. Oferują one wysoką manewrowość, łatwość parkowania i możliwość poruszania się po wąskich uliczkach. Zarówno Fiorino III, jak i Qubo mają prosty, ale przyjazny dla oka design, który podkreśla ich funkcjonalność.

Wnętrze Fiorino III i Qubo jest dobrze przemyślane i oferuje przestronność oraz praktyczne rozwiązania. Pomimo kompaktowych rozmiarów, oferują one dużo miejsca dla kierowcy i pasażerów oraz funkcjonalny bagażnik. Tylna kanapa składa się, co pozwala na zwiększenie przestrzeni ładunkowej. Wnętrze jest funkcjonalne i praktyczne, z wieloma schowkami i udogodnieniami.

Pod względem silników, Fiat Fiorino III i Qubo oferują różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki o różnych pojemnościach. Silniki te zapewniają odpowiednie osiągi, przy jednoczesnym niskim zużyciu paliwa. Oba modele są również dostępne w wersji zasilanej gazem ziemnym CNG, co zapewnia jeszcze większą ekonomiczność i niższe emisje.

Fiat Fiorino III i Qubo (2007-2013) są wyposażone w różne systemy bezpieczeństwa, takie jak ABS, ESP, poduszki powietrzne, systemy kontroli trakcji i hamowania. Dodatkowo, oba modele oferują także klimatyzację, elektrycznie sterowane szyby i lusterka, centralny zamek, system audio, a także wiele opcji personalizacji i dodatkowego wyposażenia.

Zobacz także:  Fiat 500X (2022) - schematy bezpieczników i przekaźników

Wariant Fiorino III różni się od Qubo nieco bardziej kanciastym kształtem nadwozia, co czyni go bardziej przypominającym tradycyjnego vana. Qubo natomiast ma bardziej zaokrąglone kształty i bardziej oryginalny design.

Fiat Fiorino III i Qubo (2007-2013) to solidne i praktyczne samochody, które doskonale sprawdzają się w miejskim środowisku. Oferują one dużo miejsca, funkcjonalność, niskie koszty eksploatacji i dobre osiągi. Jednak warto zauważyć, że oba modele są już nieco przestarzałe i nie posiadają najnowszych rozwiązań technologicznych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

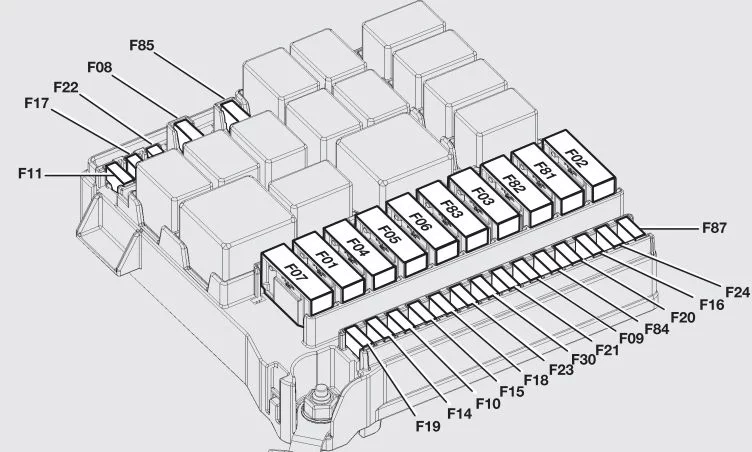

Skrzynka bezpieczników w komorze silnika

Fiat Fiorino i Qubo (2007-2013) - schematy bezpieczników i przekaźników
Opis Numer Ampery [A]
Komputer pokładowy F01 60
Do dyspozycji F02
System startowy F03 20
ABS (pompa) F04 40
Do dyspozycji F05
Jednobiegowy elektryczny wentylator chłodzący silnik (75 W)/ Niskoobrotowy elektryczny wentylator chłodzący silnik (187 W) F06 20
Elektryczny wentylator chłodzący silnik o niskiej prędkości (350 W) F06 30
Elektryczny wentylator chłodzący silnik o dużej prędkości (187 W) F07 30
Elektryczny wentylator chłodzący silnik o dużej prędkości (350 W) F07 40
Wentylator elektryczny systemu klimatyzacji F08 30
Dostępny (zestaw przyczepy) (F09) (15)
Brzęczyki F10 10
Układ sterowania silnikiem (obciążenia wtórne) F11 10
Światła drogowe F14 15
Do dyspozycji F15
+15 Sterownik silnika/bęben przekaźnika T20 F 16 7,5
Sterownik silnika (wersja 1.4) F17 10
Sterownik silnika (wersja 1.3 Multijet) F17 10
Przekaźnik szpuli T09 (wersja 1.4) F18 7,5
Jednostka sterująca silnika/bęben przekaźnika T09 (wersja 1.3 Multijet) F18 7,5
Sprężarka systemu klimatyzacji F19 7,5
Ogrzewanie tylnej szyby/odmgławiacze lusterek F20 30
Pompa paliwowa F21 15
Sterownik silnika (wersja 1.3 Multijet) F22 15
Wtryskiwacze/bęben zapłonowy (wersja 1.4) F22 15
ABS (zawory) F23 20
+15 ABS F24 7,5
Światła przeciwmgielne F30 15
Grzałka wtykowa (wersja 1.3 Multijet) F81 50
Do dyspozycji F83
Zapalniczka/Gniazda prądowe w przedziale pasażerskim/Podgrzewane siedzenia F85 30
+15 Światła cofania/decymetr/Czujnik wody w oleju napędowym/Zwijacze przekaźników T02, T05, T14, T17 i T19 F87 7,5
Zobacz także:  Fiat Grande Punto (2006-2009) - schematy bezpieczników i przekaźników

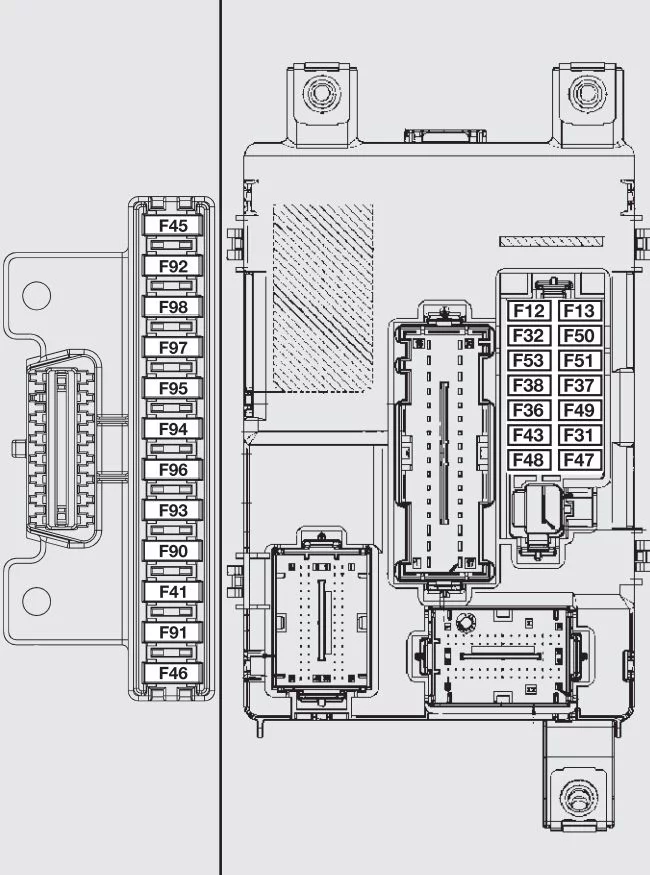

Skrzynka bezpieczników w przedziale pasażerskim

Fiat Fiorino i Qubo (2007-2013) - schematy bezpieczników i przekaźników
Opis Numer Ampery [A]
Światło mijania (po stronie pasażera) F12 7,5
Światła mijania (po stronie kierowcy)/sterowanie celowaniem reflektorów F13 7,5
Bębny przekaźnikowe INT/A SCM F31 5
Czasowe oświetlenie wewnętrzne F32 7,5
System dźwiękowy Bluetooth/węzeł jednostki centralnej/węzeł Blue&Me/gniazdo rozwiązywania problemów dla systemu EOBD/jednostka sterująca alarmem objętościowym/jednostka sterująca syreną alarmową F36 10
Tablica przyrządów/węzeł sterowania światłami stopu (NA) F37 5
Siłowniki zamków drzwi/bagażnika F38 20
Dwukierunkowa pompa spryskiwacza szyby/tylnej szyby F43 15
Szyba przednia (po stronie kierowcy) F47 20
Szyba przednia (po stronie pasażera) F48 20
Sterowanie oświetleniem/Sterownik czujnika parkowania/Sterowanie elektrycznym lusterkiem bocznym/Sterownik alarmu objętościowego F49 4
Jednostka sterująca poduszki powietrznej F50 7,5
INT Węzeł systemu dźwiękowego/Węzeł jednostki centralnej Bluetooth/Węzeł Blue&Me/ Ruch elektrycznych lusterek bocznych/Przełącznik sprzęgła/Sterowanie światłem stopu (NC) F51 5
Węzeł tablicy przyrządów F53 5
Odmrażacze lusterek zewnętrznych F41 7,5
Do dyspozycji F45
Do dyspozycji F46
Do dyspozycji F90
Do dyspozycji F91
Do dyspozycji F92
Do dyspozycji F93
Zapalniczka i gniazdo prądu w przedziale pasażerskim F94 15
Do dyspozycji F95
Zapalniczka i gniazdo prądu w przedziale pasażerskim F96 15
Ogrzewanie przedniego fotela (po stronie kierowcy) F97 10
Ogrzewanie przedniego fotela (po stronie pasażera) F98 10
Zobacz także:  Fiat Tipo II (2015-2023) - schematy bezpieczników i przekaźników
