W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Grande Punto z lat: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Fiat Grande Punto, produkowany w latach 2010-2018, to kolejna generacja kompaktowego samochodu marki Fiat. Model ten był kontynuacją sukcesu poprzedniej generacji, oferując ulepszenia zarówno pod względem stylistycznym, jak i technologicznym.

Wygląd Fiata Grande Punto z lat 2010-2018 jest dynamiczny i nowoczesny. Samochód posiada charakterystyczny przód z dużymi reflektorami i dużym logo Fiata. Linie karoserii są eleganckie i harmonijne, nadając mu atrakcyjny wygląd. Wersje 3-drzwiowe i 5-drzwiowe są dostępne, co daje większy wybór dla klientów.

Wnętrze Grande Punto jest dobrze wykonane i przestronne. Materiały użyte do wykończenia są solidne, a wykończenie jest staranne. Samochód oferuje również wiele miejsca na przedmioty osobiste i ma dobrze zorganizowany kokpit. Wersje wyposażone w system multimedialny, klimatyzację i inne udogodnienia podnoszą komfort jazdy.

Grande Punto jest dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi, o różnych pojemnościach i mocach. Silniki te zapewniają dobrą dynamikę jazdy i oszczędność paliwa. Samochód oferuje również dobrą zwrotność i stabilność na drodze.

Pod względem bezpieczeństwa, Fiat Grande Punto jest wyposażony w poduszki powietrzne, systemy ABS i ESP oraz inne systemy wspomagające jazdę. Wersje wyższej klasy wyposażone są także w zaawansowane systemy bezpieczeństwa, takie jak system monitorowania martwego pola czy asystent parkowania.

Zobacz także:  Fiat Bravo (2007-2014) - schematy bezpieczników i przekaźników

Opinie na temat Fiata Grande Punto z lat 2010-2018 są zazwyczaj pozytywne. Użytkownicy podkreślają jego atrakcyjny wygląd, przestronne wnętrze i osiągi silnika. Dodatkowo, niskie koszty utrzymania, ekonomiczność paliwa i łatwość prowadzenia są doceniane przez właścicieli. Niektórzy mogą jednak zauważyć pewne niedoskonałości, takie jak ograniczona widoczność z tyłu czy sztywne zawieszenie.

Podsumowując, Fiat Grande Punto z lat 2010-2018 był kontynuacją udanego modelu, oferując ulepszenia pod względem stylistycznym i technologicznym. Samochód ten jest atrakcyjny wizualnie, przestronny i oferuje dobre osiągi. Jest to dobry wybór dla osób poszukujących kompaktowego samochodu z solidnym wykonaniem i dobrą ekonomią.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Aby uzyskać dostęp do jednostki sterującej deski rozdzielczej, poluzuj śruby A i zdejmij pokrywę.Fiat Grande Punto (2010-2018) - schematy bezpieczników i przekaźników

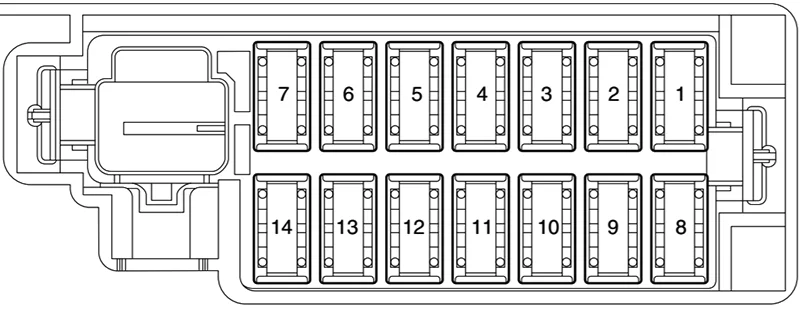

Fiat Grande Punto (2010-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5A prawe światło mijania
2 5A Przednie światło kopułkowe, tylne światło kopułkowe (wersja VAN)
3 5A Deska rozdzielcza
4 20 A Silniki blokady/odblokowania drzwi, silniki aktywacji martwego zamka, silnik odblokowania bramy
5 10 A Zasilacz + akumulator do gniazda diagnostycznego EOBD, syren alarmowych, radia samochodowego, centrali Blue&Me
6 20 A Elektryczna pompka spryskiwacza przedniej/tylnej szyby
7 20 A Silnik szyby w drzwiach pasażera
8 7,5 A/10 A Lewe światło mijania, korektor, korektor ustawienia reflektorów
10 7,5A INT zasilanie włącznika pedału hamulca (styk NC), włącznika pedału sprzęgła, grzania wewnętrznego, centralki Blue&Me, układu do montażu radia samochodowego, centralki stabilizatora napięcia, światła cofania zderzaka tylnego, czujnika filtra wody diesla, podgrzewacza świec żarowych , przepływomierz, czujnik wspomagania hamulca, cewki przekaźników w zespole bezpieczników w komorze silnika
11 5A Zasilanie INT tablicy rozdzielczej, przełącznik pedału hamulca (styk NO), trzecie światło hamowania
12 5A Zasilanie INT oświetlenia panelu sterowania, elektrycznego ruchu lusterek zewnętrznych, sterownika elektrycznego dachu, portu infotelematycznego my-port
13 5A Zasilanie INT/A cewek przekaźników w jednostce sterującej bezpieczników silnika oraz cewek przekaźników w jednostce sterującej komputera pokładowego
14 20 A Silnik szyby drzwi przednich po stronie kierowcy

Komora silnika

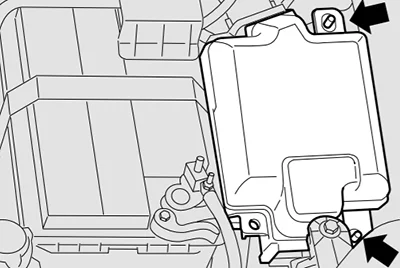

Jednostka sterująca znajduje się obok akumulatora: aby uzyskać dostęp do bezpieczników, zdejmij odpowiednią osłonę zabezpieczającą, pracując w miejscach wskazanych strzałkami.Fiat Grande Punto (2010-2018) - schematy bezpieczników i przekaźników

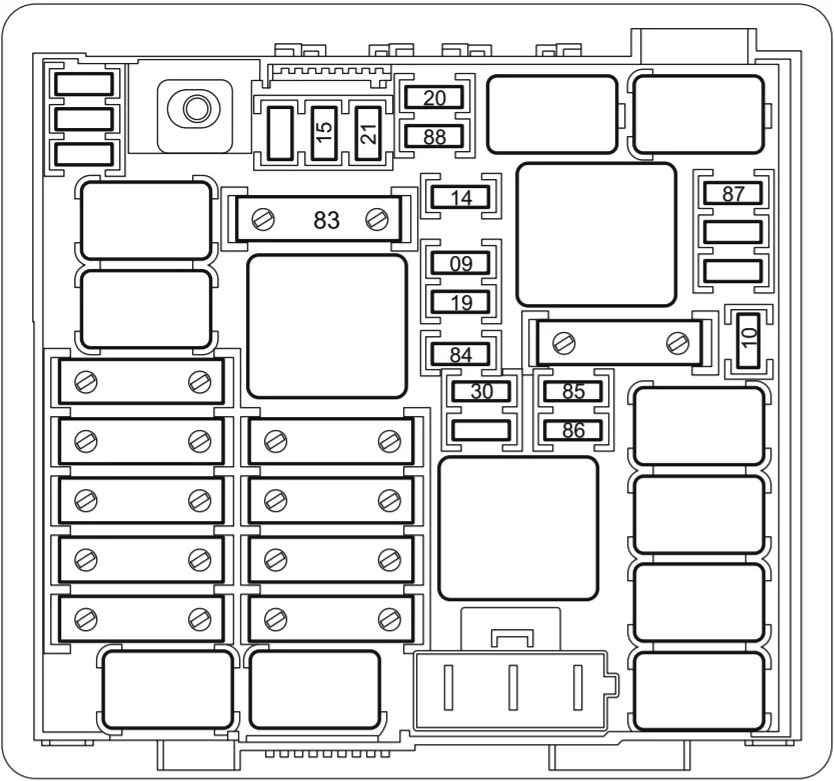

Fiat Grande Punto (2010-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F09 20 A System audio Hi-Fi z radiem samochodowym, jednostką sterującą i głośnikiem niskotonowym
F10 10 A Brzęczyk monotonny
F14 15A Lewe światło drogowe, prawe światło drogowe
F15 30A grzałka pomocnicza
F19 7,5A sprężarka klimatyzacji
F20 30A Ogrzewana tylna szyba
F21 15A Pompa paliwowa zbiornika
F30 15A Lewe światło przeciwmgielne, prawe światło przeciwmgielne
F84 7,5A Zawory elektromagnetyczne zarządzania zasilaniem układu metanu
F85 Gniazdo zasilania (przygotowanie do instalacji)
F86 15A Gniazdo w przedziale pasażerskim, zapalniczka
F87 5A Czujnik stanu naładowania akumulatora IBS
F88 7,5A Odszraniacz lusterka zewnętrznego po stronie kierowcy, Odmrażacz lusterka zewnętrznego po stronie pasażera
Zobacz także:  Fiat Strada i RAM 700 (2021-2022) - schematy bezpieczników i przekaźników



Bagażnik

Aby uzyskać dostęp do jednostki sterującej (znajdującej się po lewej stronie bagażnika), otwórz odpowiednią pokrywę inspekcyjną.

Fiat Grande Punto (2010-2018) - schematy bezpieczników i przekaźników

Fiat Grande Punto (2010-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
01 Do dyspozycji
02 Do dyspozycji
03 Do dyspozycji
04 10 A Elektryczna regulacja odcinka lędźwiowego fotela kierowcy
05 15A Gniazdo zasilania w bagażniku
06 Do dyspozycji
07 System zaczepu przyczepy (obudowa przygotowana do montażu bezpiecznika w serwisie)
08 10 A Termofor ogrzewania fotela kierowcy
09 10 A Termofor ogrzewania siedzenia pasażera
10 20 A System okienny (silnik, jednostka sterująca) na prawych drzwiach bocznych
11 20 A System okienny (silnik, jednostka sterująca) na lewych drzwiach bocznych
13 5A Jednostka sterująca wykrywaniem ciśnienia w oponach iTPMS
14 7,5A Centrala zarządzania systemem alarmowym
15 Do dyspozycji
16 Do dyspozycji
17 20 A Elektryczny system otwierania praktycznego dachu
