Fiat Uno (2013-2015) – schematy bezpieczników i przekaźników
Rocznik 2013-2015
Zaktualizowano 17.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Uno z lat: 2013, 2014, 2015.
Sprawdzanie oraz wymiana bezpieczników Fiat Uno (2013-2015)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Fiat Uno (2013-2015)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
Lokalizacja skrzynki bezpieczników Fiat Uno (2013-2015)

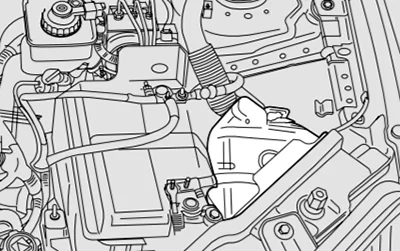

Skrzynka bezpieczników znajduje się w masce silnika, w pobliżu akumulatora.

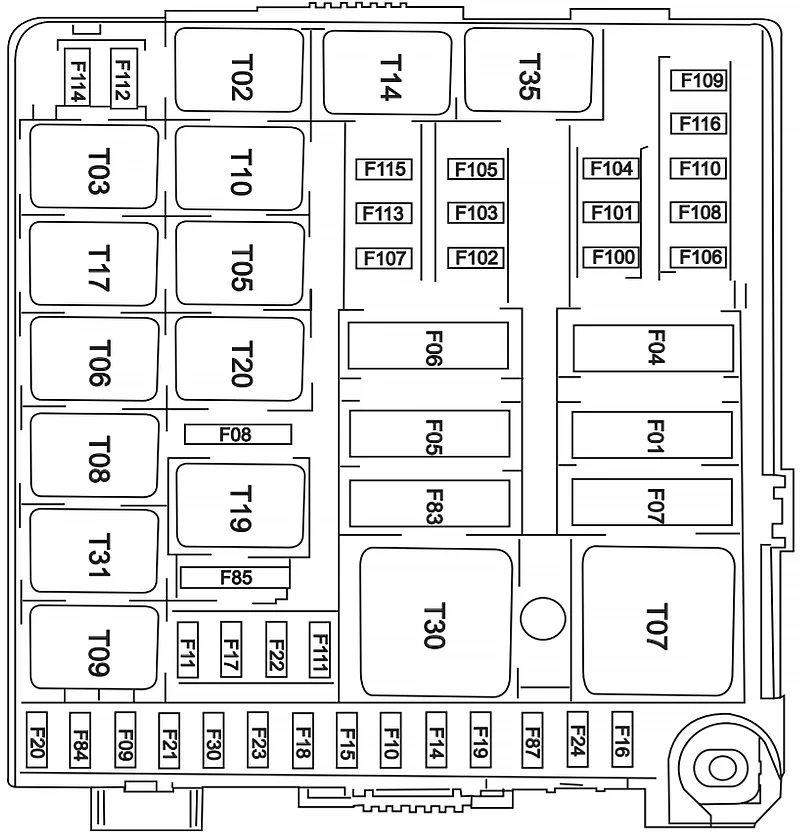

Numery identyfikujące główny element elektryczny odpowiadający każdemu bezpiecznikowi są podane na wewnętrznej stronie pokrywy skrzynki bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F01 | 20A | włącznik rozrusznika |
| F04 | 30A | Centralny ABS (zawór) |
| F05 | 40A | Centralny ABS (pompa) |
| F06 | 30A | 1. prędkość wentylatora elektrycznego chłodnicy |
| F07 | 40A | 2. prędkość wentylatora elektrycznego chłodnicy |
| F08 | 20 A | Odmgławiacz tylnej szyby |
| F09 | 30A | Zasilanie sterowania światłami drogowymi i światłami mijania |
| F10 | 15A | Klakson |
| F11 | 15A | Elektrozawór kanistra |
| F15 | 20 A | Wycieraczka i pompa dwukierunkowa |
| F 16 | 10 A | Elektroniczny wtrysk, światła przeciwmgielne, odszraniacz i deska rozdzielcza. |
| F17 | 10 A | Sonda lambda |
| F18 | 10 A | Zasilanie +30 ze sterownika silnika |
| F19 | 7,5A | sprężarka klimatyzacji |
| F20 | 30A | Wycieraczka i pompa dwukierunkowa |
| F21 | 15A | pompa paliwowa |
| F22 | 20 A | Wtryskiwacze i cewka cylindra |
| F23 | 20 A | Elektryczny zamek do drzwi |
| F24 | 7,5A | Centrum ABS |
| F30 | 15A | Światła przeciwmgielne |
| F83 | 40A | Elektryczny wentylator skrzyni powietrznej |
| F84 | 20 A | Wycieraczka tylnej szyby |
| F85 | 20 A | Gniazdo zasilania i zapalniczka |
| F87 | 10 A | Środek wycieraczki i wycieraczki tylnej szyby, środek podnośnika szyby, przekaźnik sprężarki klimatyzacji i światło cofania |
| F100 | 20 A | Wolny |
| F101 | 20 A | Wolny |
| F102 | 20 A | Elektryczny podnośnik szyby lewej przedniej szyby |
| F103 | 20 A | Elektryczny podnośnik szyby prawej przedniej szyby |
| F104 | 15A | Radio, gniazdo diagnostyczne, centrala alarmowa i oświetlenie awaryjne |
| F105 | 10 A | Panel przyrządów, odmrażacze, oświetlenie sufitowe i oświetlenie schowka na rękawiczki |
| F106 | 7,5A | Lewe oświetlenie zestawu poleceń, sterowanie gniazdem zasilania i nawiewem |
| F107 | 7,5A | Wycieraczka szyby przedniej i wycieraczka szyby tylnej, podnośnik szyby elektrycznej |
| F108 | 10 A | Inteligentna obsługa radia, predyspozycje do alarmu i prędkościomierza |
| F109 | 15A | Cewka przekaźnika światła przeciwmgielnego |
| F110 | 10 A | Światło hamowania, kierunkowskazy |
| F111 | 15A | Światła drogowe z lewej i prawej strony |
| F112 | 10 A | Światła mijania po prawej stronie |
| F113 | 5A | Światło pozycyjne przednie prawe, tylne lewe, oświetlenie tablicy rejestracyjnej, oświetlenie tablicy przyrządów, światła przeciwmgielne |
| F114 | 10 A | Światła mijania po lewej stronie |
| F115 | 5A | Światło pozycyjne przednie lewe i tylne prawe |
| F116 | 7,5A | poduszka powietrzna |
| – | 50A | odmgławiacz przedniej szyby |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
