W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Palio, Siena, Strada z lat: 2006, 2007, 2008, 2009. Fiat Palio, Siena i Strada, produkowane w latach 2006-2009, były popularnymi modelami marki Fiat na rynku samochodów miejskich i małych dostawczych. Oto kilka cech tych modeli: Design: Fiat Palio, Siena i Strada z […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Palio, Siena, Strada z lat: 2006, 2007, 2008, 2009.
Fiat Palio, Siena i Strada, produkowane w latach 2006-2009, były popularnymi modelami marki Fiat na rynku samochodów miejskich i małych dostawczych. Oto kilka cech tych modeli:
Te modele były popularne ze względu na swoją solidną konstrukcję, ekonomiczność, atrakcyjne ceny i niskie koszty eksploatacji. Były to nie tylko samochody miejskie, ale również odpowiednie do prowadzenia na dłuższe trasy czy do użytku jako małe dostawcze pojazdy.

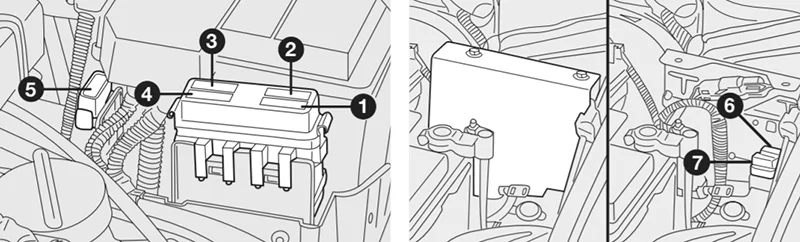

Komora silnika
Wersja 1
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 30A | Wtrysk, Fiat Code, elektryczna pompa paliwa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 40A | urządzenie zapłonowe. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 60A | Ogólne usługi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 50A | Ogólne usługi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30A/40A | Elektryczny wentylator chłodnicy (40 A z klimatyzacją). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 5A/10A | Kod Fiata i wtrysk. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15A | Podgrzewana sonda lambda i kanister. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

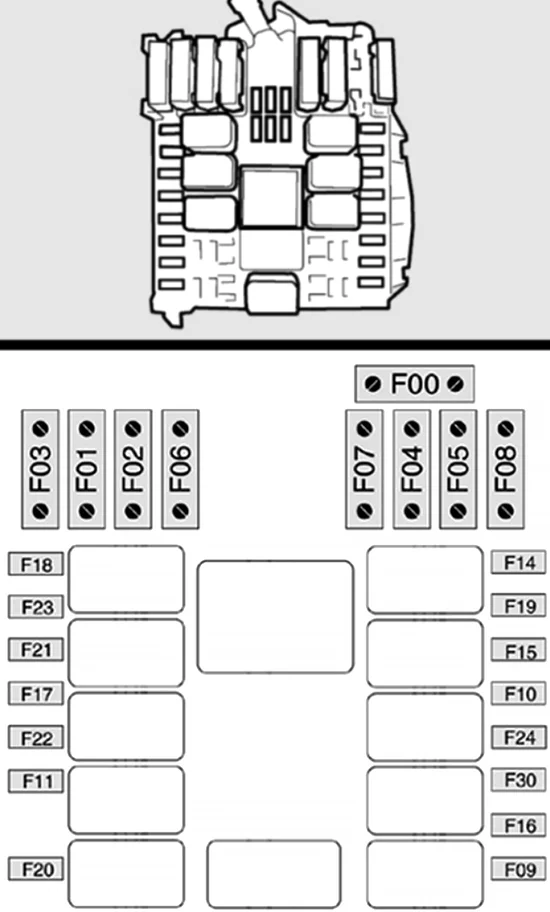

Wersja 2
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F00 | 60A | świece żarowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F03 | 20 A | włącznik rozrusznika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F01 | 70A | środek planszy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F02 | 40A | centrum tablicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F06 | 30A | Pierwsza prędkość wentylatora elektrycznego chłodnicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F07 | 40A | Druga prędkość wentylatora chłodnicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F04 | 50A | antypoślizgowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F05 | Wolny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F08 | 40A | Wentylator elektryczny klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 7,5A | centrum sterowania silnikiem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 15A | Dodatkowy reflektor. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 15A | pompa paliwowa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 A | centrum sterowania silnikiem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 20A | Wtryskiwacze, cewka zapłonowa, pompa paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15A | Prędkościomierz, sonda lambda, wentylator elektryczny pochłaniacza, sterowanie silnikiem, ładowanie wtórne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | Wolny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 A | Prawe światła drogowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 7,5A | sprężarka klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 A | Lewe światła drogowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15A | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 7,5A | +15/54 Dodatkowe polecenie reflektorów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 15A | reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 7,5A | Jednostka sterująca silnika, przekaźnik sterujący układu chłodzenia silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 | Wolny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Przedział pasażerski

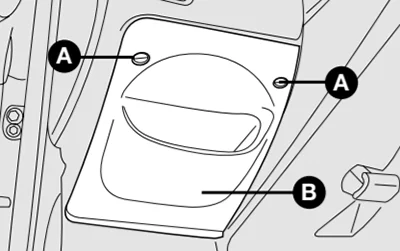

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kierownicy. Aby uzyskać dostęp do bezpieczników, poluzuj śruby mocujące A i zdejmij zabezpieczenie B.

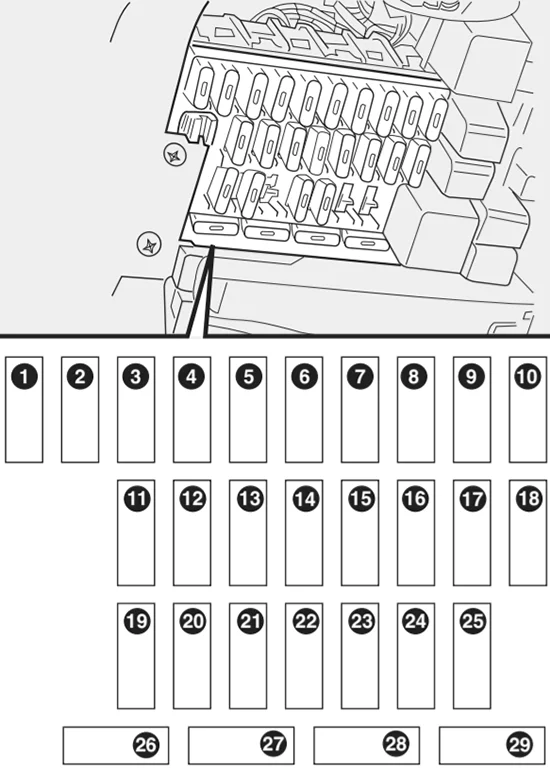

Wersja 1
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 20A | Spryskiwacz do szyb. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20A/25A | Podnośnik szyby przedniej lewy elektryczny. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20A/25A | Elektryczny podnośnik szyby przedniej prawej. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 A | Lewe światła drogowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 A | Prawe światła drogowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15A | Centralne elektryczne szyby. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5A/10A | Światła pozycyjne lewe przednie i tylne prawe, oświetlenie tablicy rejestracyjnej, oświetlenie poleceń. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5A/10A | Światła pozycyjne prawe przednie i lewe tylne, oświetlenie tablicy rejestracyjnej, oświetlenie gniazda zasilania. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15A | Światła przeciwmgielne. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20A | Centralny zamek drzwi. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30A | Ogrzewana tylna szyba. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 A | Światła awaryjne. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20A | Klakson. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 A | Światła stopu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15A | Zasilanie tablicy przyrządów, światła cofania, poduszka powietrzna, oświetlenie schowka, światła kierunkowskazów. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 A | Klimatyzacja. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 A | Lewe światła mijania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 A | Prawe światła mijania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 30A | Wewnętrzny wentylator elektryczny, gniazdko elektryczne. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 A | Zestaw oświetlenia wewnętrznego, radio, gniazdo diagnostyczne, antykradzieżowe. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Wolny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 A | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 A | Kod Fiata . | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 20A | Podnośnik szyby tylnej lewy elektryczny. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20A | Elektryczny podnośnik szyby tylnej prawej. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Wolny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Wolny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Wolny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Wolny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

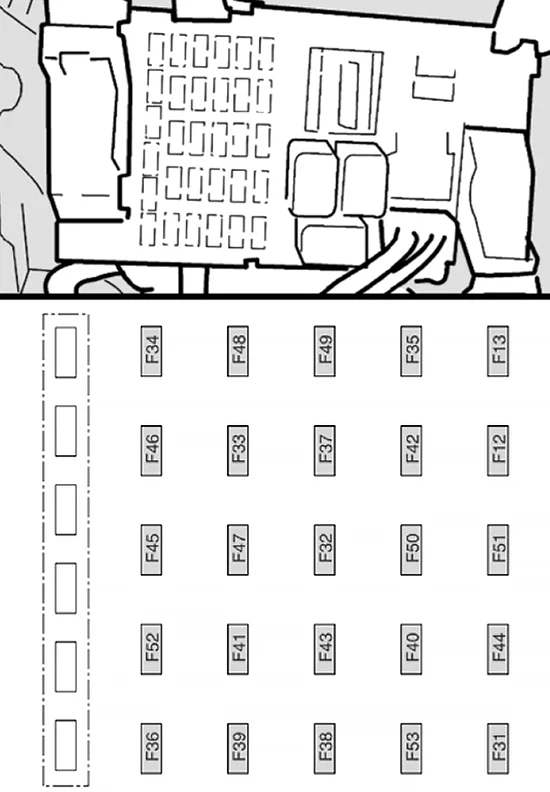

Wersja 2
| Numer | Ampery [A] | Opis |
|---|---|---|
| F34 | 20A | Elektryczny podnośnik szyby tylnej prawej. |
| F48 | 20A | Podnośnik szyby tylnej lewy elektryczny. |
| F49 | 7,5A | Serwis +15, zasilanie wewnętrzne radia, lusterko elektryczne, oświetlenie deski rozdzielczej, oświetlenie sterowania lusterkami elektrycznymi, czujnik deszczu. |
| F35 | 10 A | Moc wewnętrzna. |
| F13 | 10 A | Lewe światła mijania |
| F46 | Wolny | |
| F33 | 20A | Lewa tylna szyba elektryczna |
| F37 | 10 A | Stop, tablica przyrządów |
| F42 | 7,5A | Centrum ABS |
| F12 | 10 A | Prawe światła mijania |
| F45 | Wolny | |
| F47 | 20A | Lewa przednia szyba elektryczna |
| F32 | 15A | +30 zasilanie, sterowanie oświetleniem zewnętrznym |
| F50 | 7,5A | poduszka powietrzna |
| F51 | 7,5A | Zasilanie, oświetlenie tablicy rejestracyjnej, oświetlenie sterowania klimatyzacją, oświetlenie radia, oświetlenie popielniczki, oświetlenie gniazda zasilania konsoli. |
| F52 | 15A | Wycieraczka tylnej szyby |
| F41 | Wolny | |
| F43 | 30A | Wycieraczka i pompa dwukierunkowa |
| F40 | 30A | Podgrzewana tylna szyba |
| F44 | 20A | Wtyczka |
| F36 | 15A | Moc subwoofera |
| F39 | 10 A | Zasilanie +30, oświetlenie wewnętrzne, radio, gniazdo diagnostyczne |
| F38 | 20A | elektryczny zamek do drzwi |
| F53 | 10 A | Światła skrętu, awaryjne, tablica przyrządów |
| F31 | 7,5A | Zasilanie wewnętrzne, światło cofania, cewka, środek maski silnika, ręczny system klimatyzacji |
