Fiat Palio (1997-2000) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Palio z lat: 1997, 1998, 1999, 2000. Fiat Palio, produkowany w latach 1997-2000, był kompaktowym samochodem miejskim, który zdobył popularność na rynku. Oto kilka cech tego modelu: Design: Fiat Palio miał charakterystyczny wygląd, z zaokrąglonymi kształtami i płynnymi liniami. Był dostępny w […]

05/15/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Palio z lat: 1997, 1998, 1999, 2000.

Fiat Palio, produkowany w latach 1997-2000, był kompaktowym samochodem miejskim, który zdobył popularność na rynku. Oto kilka cech tego modelu:

  1. Design: Fiat Palio miał charakterystyczny wygląd, z zaokrąglonymi kształtami i płynnymi liniami. Był dostępny w wersji hatchback i kombi, oferując praktyczne rozwiązania dla użytkowników.
  2. Przestronność: Mimo kompaktowych rozmiarów, Fiat Palio oferował przestronne wnętrze, które zapewniało wygodę zarówno kierowcy, jak i pasażerom. Miał również pojemny bagażnik, który umożliwiał przewóz większej ilości bagażu.
  3. Silniki: Fiat Palio był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi silnikami. W zależności od rynku, były oferowane różne warianty mocy i osiągów.
  4. Wyposażenie: W zależności od wersji wyposażeniowej, Fiat Palio mógł oferować różne funkcje i opcje, takie jak klimatyzacja, elektryczne sterowanie szyb, system audio, centralny zamek, a także systemy bezpieczeństwa, takie jak poduszki powietrzne i ABS.
  5. Komfort jazdy: Fiat Palio oferował komfortową jazdę dzięki dobrze wyprofilowanym siedzeniom i układowi zawieszenia. Dzięki temu modelowi podróżowanie po mieście czy na dłuższe trasy było przyjemne.
Zobacz także:  Fiat Barchetta (2002-2005) - schematy bezpieczników i przekaźników

Fiat Palio zyskał popularność dzięki swojej solidnej konstrukcji, praktyczności i oszczędności. Jego atrakcyjna cena i niskie koszty eksploatacji przyczyniły się do popularności tego modelu na rynku samochodów miejskich.

Należy jednak pamiętać, że powyższe informacje dotyczą ogólnych cech modelu Fiat Palio z lat 1997-2000. W celu uzyskania bardziej szczegółowych informacji na temat konkretnego rocznika i wersji tego modelu, zalecam skonsultowanie się z oficjalnymi źródłami lub autoryzowanym dealerem Fiata.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Fiat 500L (2013-2015) - schematy bezpieczników i przekaźników



Przedział pasażerski

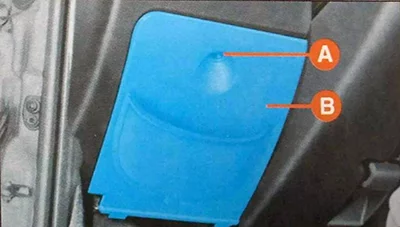

Skrzynka bezpieczników znajduje się pod deską rozdzielczą, po lewej stronie kierownicy. Aby dostać się do bezpieczników, wykręć śrubę mocującą A i zabezpieczenie B.Fiat Palio (1997-2000) - schematy bezpieczników i przekaźników

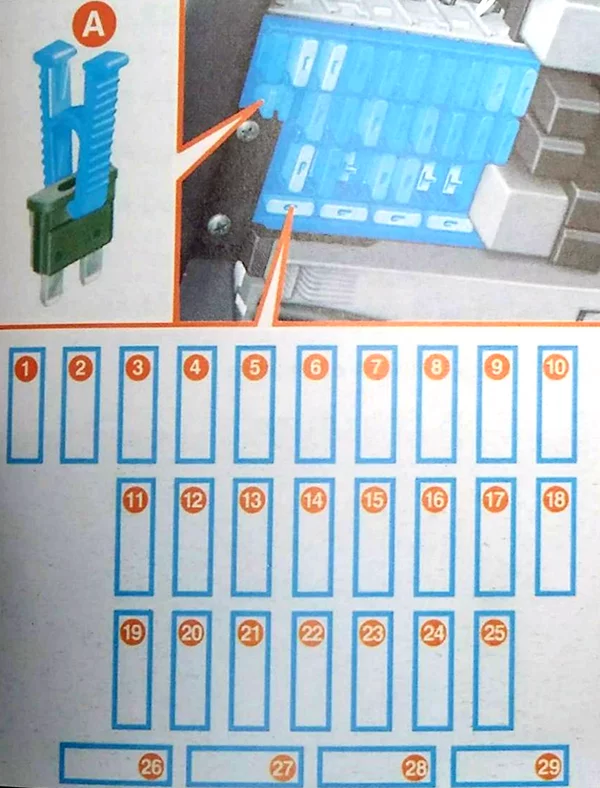

Fiat Palio (1997-2000) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 lat Wycieraczka szyby przedniej, spryskiwacz szyby przedniej, spryskiwacz szyby tylnej.
2 25A Elektryczne podnośniki szyb przednich.
3 25A elektryczne podnośniki szyb
4 10 A Lewe światło drogowe.
5 10 A Prawe światła drogowe.
6 10 A
7 10 A Lewe przednie i prawe tylne światła pozycyjne, prawe oświetlenie tablicy rejestracyjnej, elektryczne sterowanie lusterkiem wstecznym, reostat oświetlenia tablicy przyrządów.
8 10 A Prawe przednie i lewe tylne światło pozycyjne, lewe oświetlenie tablicy rejestracyjnej, oświetlenie zapalniczki, oświetlenie zegara, oświetlenie schowka.
9 15A Światła pomocnicze.
10 20A Elektryczny zamek do drzwi.
11 30A Odmgławiacz tylnej szyby.
12 10 A Światła awaryjne.
13 20A Klakson.
14 10 A Światła hamowania, regulacja elektrycznych lusterek wstecznych.
15 15A Światła kierunkowe, zegar, zasilanie tablicy przyrządów, światła cofania, poduszka powietrzna.
16 10 A Klimatyzacja.
17 10 A Lewe światło mijania.
18 10 A Prawe światło mijania.
19 30A Wewnętrzny wentylator elektryczny, zapalniczka.
20 10 A Zestaw oświetlenia wewnętrznego, elektroniczny alarm, zegar, radio.
21 10 A
22 10 A ABS
23 10 A Kod Fiata
24
25
26 10 A Rezerwowy bezpiecznik.
27 15A Rezerwowy bezpiecznik.
28 20A Rezerwowy bezpiecznik.
29 30A Rezerwowy bezpiecznik.

Komora silnika

Zobacz także:  Fiat Fiorino i Qubo (2014-2016) - schematy bezpieczników i przekaźników

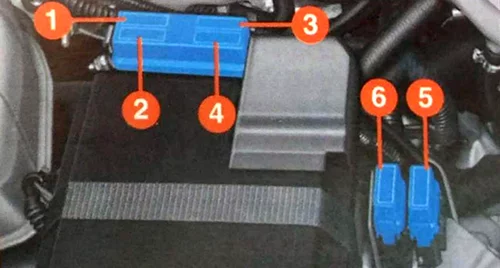

Wersja EDX

Fiat Palio (1997-2000) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30A Fiat CODE, wtrysk .
2 40A urządzenie zapłonowe.
3 50A Ogólne usługi
4 60A Ogólne usługi
5 30A/40A Elektryczny wentylator chłodnicy (40A z klimatyzacją).
6 5A KOD FIATA .
7 15A Sonda lambda podgrzewana i pompa paliwa.

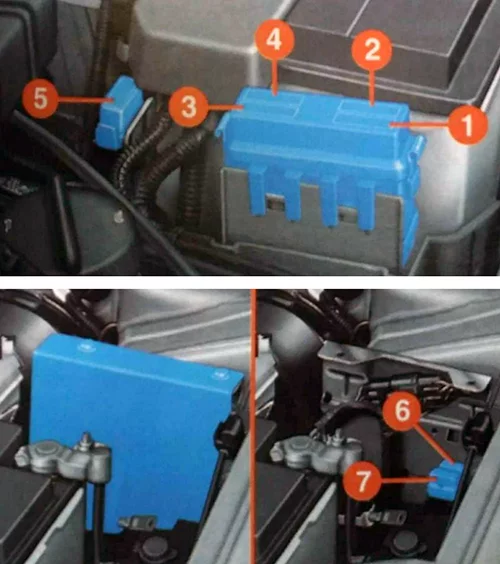

Wersja 16V

Fiat Palio (1997-2000) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30A Wtrysk, Fiat CODE.
2 40A Włącznik.
3 50A Ogólne usługi gastronomiczne.
4 60A Ogólne usługi gastronomiczne.
5 60A ABS
6 30A/40A Elektryczny wentylator chłodnicy (40A z klimatyzacją).
