W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Strada i RAM 700 z lat: 2021, 2022.

Fiat Strada i RAM 700 to dwie modele pickup, które zostały wprowadzone na rynek w latach 2021-2022. Oba pojazdy mają wiele cech wspólnych, ponieważ bazują na tej samej platformie i są produkowane przez koncern Stellantis, który jest właścicielem marek Fiat i RAM.

Fiat Strada i RAM 700 są kompaktowymi samochodami użytkowymi, zaprojektowanymi głównie do pracy i codziennego użytku. Posiadają one podobne proporcje i stylistykę, z wyraźnym akcentem na funkcjonalność i praktyczność. Oba modele są dostępne w różnych wariantach nadwozia, w tym z kabiną jedno- lub dwuosobową oraz z przestrzenią ładunkową o różnej długości.

Wnętrza Fiat Strada i RAM 700 są proste, ale ergonomiczne. Kabina oferuje wystarczającą ilość miejsca dla kierowcy i pasażerów, a także praktyczne schowki i pojemniki na drobne przedmioty. Wykończenie jest funkcjonalne i trwałe, dobrze radzące sobie z wymaganiami użytkowania w warunkach pracy.

Oba modele oferują różne opcje silnikowe, w zależności od rynku i wersji. Mogą to być zarówno benzynowe, jak i wysokoprężne jednostki napędowe, o różnej mocy i osiągach. Oferują one odpowiednie właściwości jezdne i ekonomiczne zużycie paliwa, co jest istotne w przypadku samochodów użytkowych.

Zarówno Fiat Strada, jak i RAM 700, zostały wyposażone w podstawowe systemy bezpieczeństwa, takie jak poduszki powietrzne i systemy ABS i ESP. Dodatkowo, w zależności od wersji i wyposażenia, mogą być dostępne dodatkowe systemy, takie jak kontrola trakcji, systemy wspomagające ruszanie na wzniesieniu czy systemy monitorowania ciśnienia w oponach.

Zobacz także:  Fiat Tempra i Marengo (1990-1996) - schematy bezpieczników i przekaźników

Opinie na temat Fiata Strada i RAM 700 są zazwyczaj pozytywne. Użytkownicy doceniają ich wszechstronność, praktyczność i niezawodność. Oba modele dobrze radzą sobie zarówno w codziennym użytku, jak i w warunkach bardziej wymagających. Dodatkowo, dostępność różnych opcji wyposażenia i napędowych daje klientom możliwość dostosowania samochodu do swoich potrzeb.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Lokalizacja skrzynek bezpiecznikowych

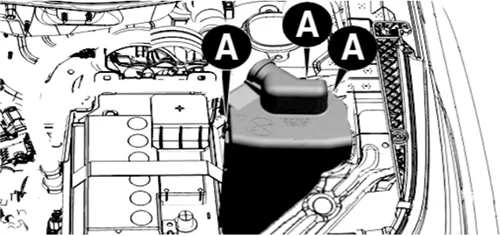

Skrzynka bezpieczników znajduje się w masce silnika.  Aby uzyskać dostęp do bezpieczników, zwolnij trzy wskazane blokady A.

Fiat Strada i RAM 700 (2021-2022) - schematy bezpieczników i przekaźników

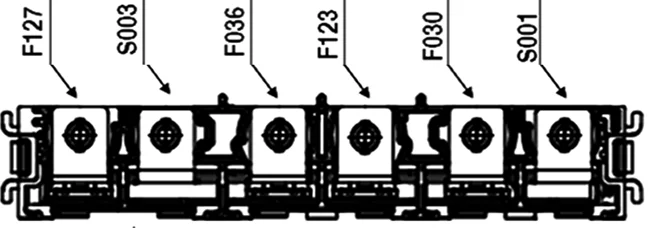

Aby wymienić bezpieczniki, użyj dostarczonego klipsa znajdującego się po wewnętrznej stronie pokrywy.

Fiat Strada i RAM 700 (2021-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
S001 150A Zasilanie skrzynki bezpieczników – Moduł 2.
S003 150A Zasilanie skrzynki bezpieczników – Moduł 1.
F030 Pusty.
F036 225A Silnik 1.3: Zasilanie alternatora.
CAL 5 Silnik 1.4: Zasilanie rozrusznika i alternatora.
F123 150A Silnik 1.3: Zasilacz modułu zimnego rozruchu (wersje Flex).
1.4 silnik: Pusty.
F127 CAL 5 Silnik 1.3: Zasilanie rozrusznika.
1.4 silnik: Pusty.
Zobacz także:  Fiat Ducato III (2007-2010) - schematy bezpieczników i przekaźników

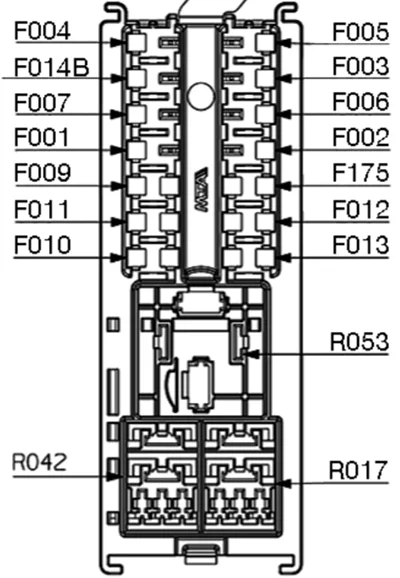

Moduł 1

Fiat Strada i RAM 700 (2021-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F001 7,5A tablica przyrządów
F002 20 A Body Computer (funkcja: blokada drzwi)
F003 30A Centralny ABS (zawory)
F004 Pusty
F005 7,5A sprężarka klimatyzacji
F006 20 A Elektryczne szyby przednie
F007 20 A Tylne elektryczne szyby
F009 15A Zasilanie zapłonu centralnego wtrysku elektronicznego
F010 7,5A Silnik 1.3: ABS i elektryczne wspomaganie kierownicy
Silnik 1.4: ABS
F011 10 A Światła przeciwmgielne (cewka przekaźnika R004), sprężarka klimatyzacji (cewka przekaźnika R042)
F012 7,5A Sygnał zapłonu do komputera pokładowego, wentylatora elektrycznego skrzynki powietrznej, gniazda zasilania;
F013 Pusty
F014B 15A Światła przeciwmgielne.
F175 Pusty.

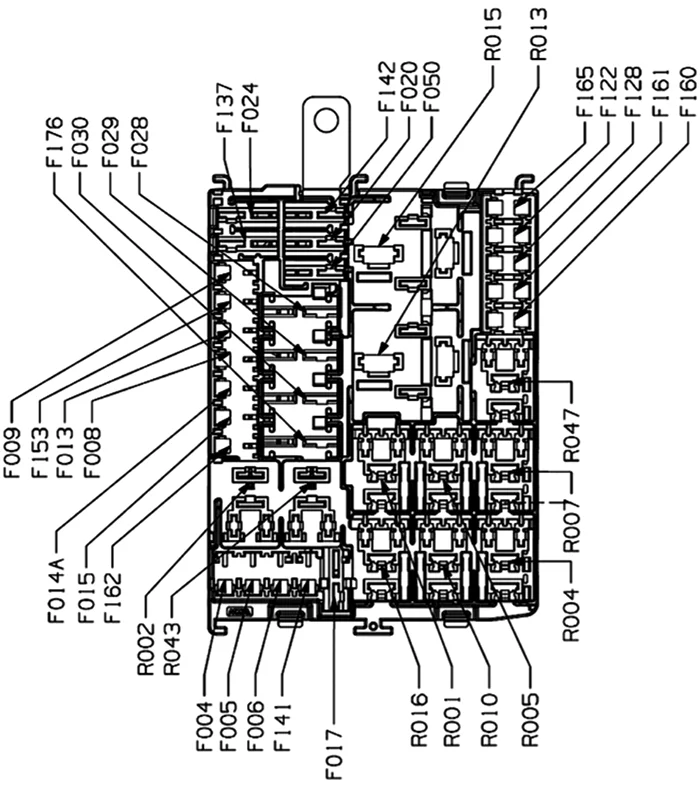

Moduł 2

Fiat Strada i RAM 700 (2021-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F004 20 A Silnik 1.3: cewka zapłonowa, wtryskiwacze, centralny wtrysk elektroniczny.
Silnik 1.4: Cewka zapłonowa, wtryskiwacze, elektroniczna jednostka wtryskowa, cewka przekaźnika R017 do zimnego rozruchu (wersje Flex).
F005 7,5A Centralny wtrysk elektroniczny.
F006 10 A Elektrozawór kanistra, sonda lambda, wariator fazy.
F008 15A Gniazdo diagnostyczne, centralne szyby elektryczne, bramka bezpieczeństwa, radio, wejście AUX/USB.
F009 20 A Silnik pompy paliwa.
F013 20 A Cewka przekaźnika R002 (funkcja: zasilanie bezpieczników F004, F005, F006), elektroniczna jednostka sterująca wtryskiem.
F014A 20 A Body Computer (funkcja: wycieraczka szyby przedniej i silnik spryskiwacza wody).
F015 15A Klakson.
F017 Pusty.
F020 40A Centralny ABS (pompa).
F024 40A Elektryczny wentylator skrzyni powietrznej.
F028 40A Body Computer (funkcja: prawy górny/dolny reflektor, prawe przednie i tylne światła pozycyjne, oświetlenie tablicy rejestracyjnej, prawe światła skrętu, prawe i lewe światła hamowania, światła cofania).
F029 40A Body Computer (funkcja: lewy wysoki/niski reflektor, lewe przednie i tylne światła obrysowe, oświetlenie schowka, oświetlenie wewnętrzne, lewe kierunkowskazy, trzecie światło hamowania).
F030 70A Silnik 1.3: Elektryczne wspomaganie kierownicy.
1.4 silnik: Pusty.
F050 Pusty.
F122 7,5A Środkowa poduszka powietrzna.
F128 7,5A Oświetlenie przy kierownicy, centralne oświetlenie panelu sterowania.
F137 25A Silnik 1.3: Włącznik zasilania i rozruch wspomagany (przekaźnik R016).
Silnik 1.4: Zasilanie przełącznika rozrusznika.
F141 Pusty.
F142 25A/30A Silnik 1.3: Zasilanie wentylatora elektrycznego chłodnicy.
Silnik 1.4: Elektryczny wentylator chłodnicy ( niska prędkość).
F153 15A Wtyczka.
F160 10 A Przełącznik hamulca ze stykiem NC (funkcje: sygnał do komputera pokładowego), przełącznik cofania (funkcje: światła i sygnał do centralki wtrysku elektronicznego), skrzynka powietrzna, oświetlenie skrzynki powietrznej, radio, centralka postojowa, kamera cofania, bramka bezpieczeństwa.
F161 10 A Przełącznik hamulca ze stykiem NO (funkcje: sygnał do komputera pokładowego, aktywacja świateł hamowania, sygnał do elektronicznego zespołu wtrysku), tablica rozdzielcza.
F162 10 A Silnik 1.3: Pusty.
Silnik 1.4: Silnik pompy paliwa zbiornika zimnego rozruchu (R017) (wersje Flex).
F165 7,5A Sygnał zasilania komputera pokładowego.
F176 50A Silnik 1.3: Wentylator elektryczny chłodnicy (PWM).
40A Silnik 1.4: Elektryczny wentylator chłodnicy (wysoka prędkość).
