W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Ducato II z lat: 2002, 2003, 2004, 2005, 2006.

Fiat Ducato II, produkowany w latach 2002-2006, to popularny samochód dostawczy, który zdobył sobie uznanie dzięki swojej niezawodności, wszechstronności i pojemności ładunkowej. Jest to model, który cieszył się dużą popularnością wśród przedsiębiorców i osób poszukujących praktycznego i wydajnego pojazdu do transportu towarów.

Wygląd zewnętrzny Fiata Ducato II charakteryzuje się prostą, ale solidną konstrukcją, typową dla samochodów dostawczych. Duże drzwi ładunkowe ułatwiają załadunek i rozładunek, a szeroka gama wersji nadwoziowych pozwala dostosować go do różnych zastosowań biznesowych.

Wnętrze Fiata Ducato II oferuje przestronną i ergonomiczną kabinę kierowcy, która zapewnia wygodę podczas długich podróży. Deska rozdzielcza jest funkcjonalna i intuicyjna, a siedzenia są wygodne, co wpływa na komfort pracy kierowcy. Istnieje również wiele opcji wyposażenia dodatkowego, takich jak klimatyzacja czy system multimedialny, które poprawiają komfort podróżowania.

Pod względem mechanicznym, Fiat Ducato II oferuje różne jednostki napędowe, w tym silniki benzynowe i wysokoprężne. Silniki te charakteryzują się niezawodnością i oszczędnością paliwa, co jest ważne dla samochodów dostawczych, które często pokonują długie trasy i pracują w różnych warunkach drogowych.

Duża pojemność ładunkowa Fiata Ducato II czyni go idealnym pojazdem do przewozu towarów o różnych rozmiarach i kształtach. Dzięki szerokiemu wyborowi wersji nadwoziowych i konfiguracji, można dostosować go do indywidualnych potrzeb biznesowych.

Fiat Ducato II dba również o bezpieczeństwo. Jest wyposażony w poduszki powietrzne dla kierowcy, system ABS i zabezpieczenia antywłamaniowe. Istnieje również możliwość opcjonalnego wyposażenia w systemy takie jak ESP, które poprawiają stabilność i kontrolę nad pojazdem.

Zobacz także:  Fiat Grande Punto (2006-2009) - schematy bezpieczników i przekaźników

Opinie na temat Fiata Ducato II są zazwyczaj pozytywne. Użytkownicy chwalą go za niezawodność, funkcjonalność i wydajność. Jest to samochód, który dobrze radzi sobie w trudnych warunkach drogowych i jest w stanie sprostać wymaganiom biznesowym. Jednak jak każdy pojazd, również i ten ma swoje wady, takie jak ograniczona gama zaawansowanych technologicznie rozwiązań dostępnych w nowszych modelach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

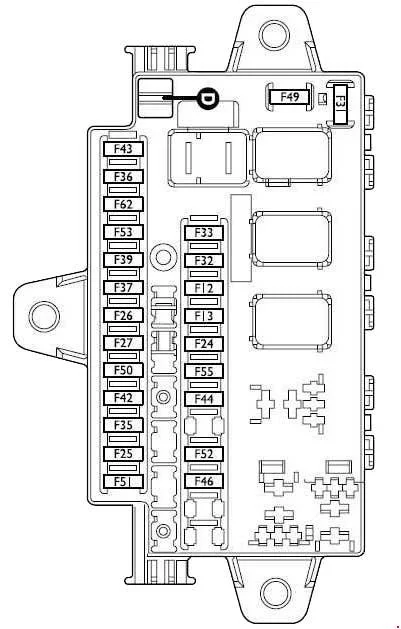

Główna skrzynka bezpieczników pod deską rozdzielczą po stronie kierowcy dla wersji z napędem lewym, po stronie pasażera dla wersji z napędem prawostronnym

Fiat Ducato II (2002-2006) - schematy bezpieczników i przekaźników
Fiat Ducato – schemat skrzynki bezpieczników – Główna skrzynka bezpieczników pod deską rozdzielczą po stronie kierowcy dla wersji z napędem prawostronnym, po stronie pasażera dla wersji z napędem prawostronnym
Numer
Ampery [A]
Opis
12 5 Światło pozycyjne przednie prawe;

Światło pozycyjne tylne prawe.

13 5 Światło pozycyjne przednie lewe;

Światło pozycyjne tylne lewe.

24 5 Kontrolki;

Światło ostrzegawcze boczne/tylne;

Oświetlenie tablicy rejestracyjnej.

25 7,5 Radio
26 7,5 Światła stopu
27 7,5 Alarm;

Pilot;

Chronotachograf;

Telefon;

Tempomat;

Lusterka elektryczne.

31 10 Stacyjka
32 15 Radio
33 7,5 Tylne światła przeciwmgielne
35 7,5 Sterowanie podnośnikiem szyb w drzwiach – ABI
37 10 PCC – tablica przyrządów
39 10 Gniazdo diagnostyczne EOBD;

Światła kabiny.

42 7,5 Jednostka sterująca ABS
43 15 Pompka spryskiwacza szyby przedniej
44 15 Zapalniczka
49 15 Pompa spryskiwacza reflektorów
50 7,5 Jednostka sterująca poduszki powietrznej
51 10 PCA (Pogotowie – wersje Minibus)
52 20 Przednie gniazdo prądowe
53 10 Tablica przyrządów;

Światła awaryjne;

Kierunkowskazy.

55 30 Wentylator kabiny (z systemem Webasto);

Sterownik Webasto;

Wentylator kabiny (z klimatyzacją);

Wentylator ogrzewania kabiny.

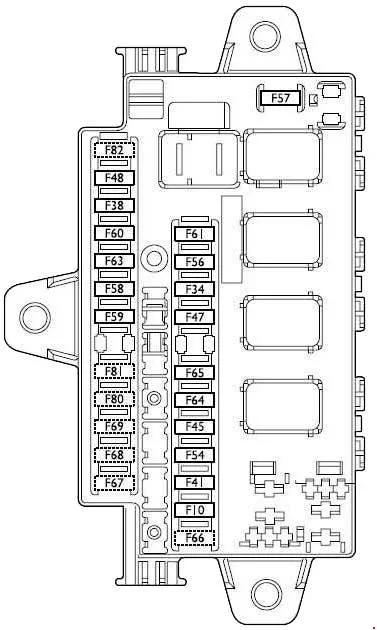

Skrzynka bezpieczników pod deską rozdzielczą po stronie pasażera dla wersji z napędem lewym, po stronie kierowcy dla wersji z napędem prawostronnym

Fiat Ducato II (2002-2006) - schematy bezpieczników i przekaźników
Fiat Ducato – schemat skrzynki bezpieczników – bezpieczniki pod deską rozdzielczą po stronie pasażera dla wersji z napędem na lewą stronę, po stronie kierowcy dla wersji z napędem na prawą stronę
Numer
Ampery [A]
Opis
34 10 Chronotachograf;

Telefon;

Alarm;

Pilot.

38 20 ABI do zamka drzwi
40 15 Prawe ogrzewane tylne okno
41 10 Urządzenie do rozmrażania lusterek zewnętrznych
45 15 Podgrzewanie fotela kierowcy
47 20 ABI dla lewego okna elektrycznego
48 20 ABI dla prawego okna elektrycznego
54 15 Lewa ogrzewana tylna szyba
56 30 Dodatkowa kontrola klimatu
57 15 Dodatkowy wentylator nagrzewnicy
58 5 Zegar Webasto
59 15 Zasilanie skrzynki elektrycznej
60 10 Migacz alarmu
61 20 Jednostka Webasto
63 30 Światła obrotowe (wersje dla karetek)
64 20 Tylne gniazdo prądowe;

Syrena (wersje pogotowia);

Wentylator wyciągowy (wersje Minibus).

65 10 Gniazdo prądowe do specjalnej konfiguracji

Skrzynka bezpieczników akumulatora

Fiat Ducato II (2002-2006) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
70 150 Ochrona CVM
71 80 Ochrona CFO
72 125 Alternator
72 70 Alternator (2,0 – 2,0 JTD z układem grzewczym)
72 100 Alternator (2,8 JTD z ogrzewaniem – 2,0 JTD z klimatyzacją)
73 70 Aktualne gniazdo dla producentów zabudów

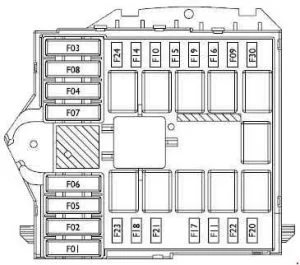

Skrzynka bezpieczników w komorze silnika

Fiat Ducato II (2002-2006) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
1 60 Ochrona CFB
2 50 Podgrzewanie świec żarowych
3 30 Stacyjka
4 50 Jednostka sterująca ABS
5 30 Wentylator kabiny (klimatyzacja)
6 40 Rezystor niskiej prędkości wentylatora chłodnicy (2,0 z systemem klimatyzacji);

Sterownik silnika (2,0 z systemem klimatyzacji);

Wentylator chłodnicy silnika (2,0 z systemem klimatyzacji);

Sterownik silnika (2,0 z systemem klimatyzacji).

6 40 Wentylator chłodzący silnika 1. prędkość;
Jednostka sterująca silnika 1. prędkość.
7 40 Wentylator chłodnicy silnika (2,0 z systemem klimatyzacji);
Sterownik silnika (2,0 z systemem klimatyzacji).
7 40/60 Wentylator chłodzący silnik 2. bieg;

Sterownik silnika 2. bieg;

Wentylator chłodnicy;

Cewka zdalnego przełącznika 2. prędkości (klimatyzacja).

8 30 Silnik wycieraczek szyby przedniej – pompa spryskiwacza szyby przedniej
9 15 Przednie światła przeciwmgielne
10 15 Klakson;

Sterowanie dźwignią kolumny kierownicy.

11 10 Usługi dodatkowe EI;

Jednostka sterująca silnika.

14 10 Reflektor świateł mijania z prawej strony
15 10 Światło mijania z lewej strony
16 7,5 System EI – kod Fiata
17 5 Podstawowe usługi EI;

Jednostka sterująca silnika/

18 7,5 Kod Fiata – Jednostka sterująca silnika
19 7,5 Kompresor
20 30 PTC
21 15 Pompa paliwowa
22 20 Usługi podstawowe EI
23 10 Jednostka sterująca automatycznej skrzyni biegów
24 15 Jednostka sterująca automatycznej skrzyni biegów
30 15 Światła drogowe
