Fiat Fiorino i Qubo (2014-2016) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Fiorino i Qubo z lat: 2014, 2015, 2016. Fiat Fiorino III i Qubo (2014-2016) to kontynuacja serii małych vanów, które oferują praktyczność, ekonomiczność i wszechstronność. Oba modele są zaprojektowane z myślą o miejskiej jeździe i są idealne dla osób poszukujących kompaktowego samochodu […]

05/15/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Fiorino i Qubo z lat: 2014, 2015, 2016.

Fiat Fiorino III i Qubo (2014-2016) to kontynuacja serii małych vanów, które oferują praktyczność, ekonomiczność i wszechstronność. Oba modele są zaprojektowane z myślą o miejskiej jeździe i są idealne dla osób poszukujących kompaktowego samochodu z dużą przestrzenią ładunkową.

Pod względem designu, zarówno Fiat Fiorino III, jak i Qubo prezentują się nowocześnie i atrakcyjnie. Oferują one zaokrąglone kształty, które nadają im przyjazny wygląd. Wnętrza są przestronne i funkcjonalne, zapewniając wygodne miejsce dla kierowcy i pasażerów. Praktyczne rozwiązania, takie jak składane tylna kanapa i liczne schowki, umożliwiają elastyczną organizację przestrzeni ładunkowej.

Fiat Fiorino III i Qubo oferują różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki o różnych pojemnościach. Silniki te zapewniają odpowiednie osiągi przy równoczesnym niskim zużyciu paliwa. Oba modele są również dostępne w wersji zasilanej gazem ziemnym CNG, co przyczynia się do jeszcze większej ekonomiczności i niższych emisji CO2.

W przypadku wyposażenia i technologii, Fiorino III i Qubo (2014-2016) oferują wiele udogodnień. W zależności od wersji wyposażeniowej, można znaleźć takie elementy jak klimatyzację, system multimedialny, elektrycznie sterowane szyby i lusterka, systemy bezpieczeństwa (ABS, ESP, poduszki powietrzne) oraz wiele innych opcji, które podnoszą komfort jazdy.

Zobacz także:  Fiat Palio, Siena (2012-2015) - schematy bezpieczników i przekaźników

Oba modele Fiat Fiorino III i Qubo (2014-2016) są również przystosowane do codziennej jazdy w mieście. Ich kompaktowe rozmiary i dobra widoczność zapewniają łatwe manewrowanie i parkowanie nawet na ciasnych ulicach. Charakteryzują się one także niskimi kosztami utrzymania i eksploatacji, co jest ważne dla osób szukających oszczędności.

Warto zaznaczyć, że oba modele zostały wycofane z rynku w 2016 roku, więc mogą być dostępne jedynie na rynku wtórnym. Mimo to, Fiat Fiorino III i Qubo (2014-2016) są nadal atrakcyjnymi opcjami dla osób, które poszukują praktycznego i oszczędnego małego vana do codziennego użytku w mieście.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Fiat Tempra i Marengo (1990-1996) - schematy bezpieczników i przekaźników

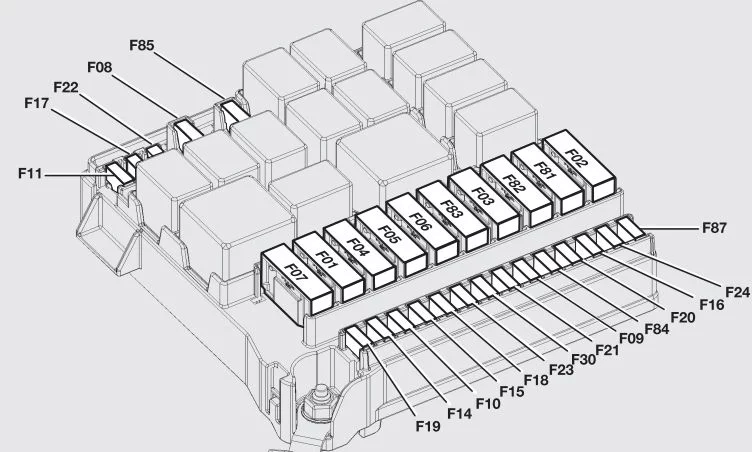

Komora silnika

Fiat Fiorino i Qubo (2014-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F09 15 Zapasowy (zestaw do przyczepy)
F10 10 Klakson
F14 15 Światła drogowe
F15 Zapasowy
F19 7,5 Sprężarka klimatyzacji
F20 30 Podgrzewana szyba tylna, odmrażacze lusterek
F21 15 Pompa paliwowa
F30 15 Światła przeciwmgielne
F08 Zapasowy
F85 30 Zapalniczka;

Gniazdo w przedziale pasażerskim;

Podgrzewane siedzenia.

F87 7,5 + 15 świateł cofania/przepływomierz powietrza/woda w czujniku paliwa/cewki przekaźnika T02, T05, TI4, TI7 i TI9

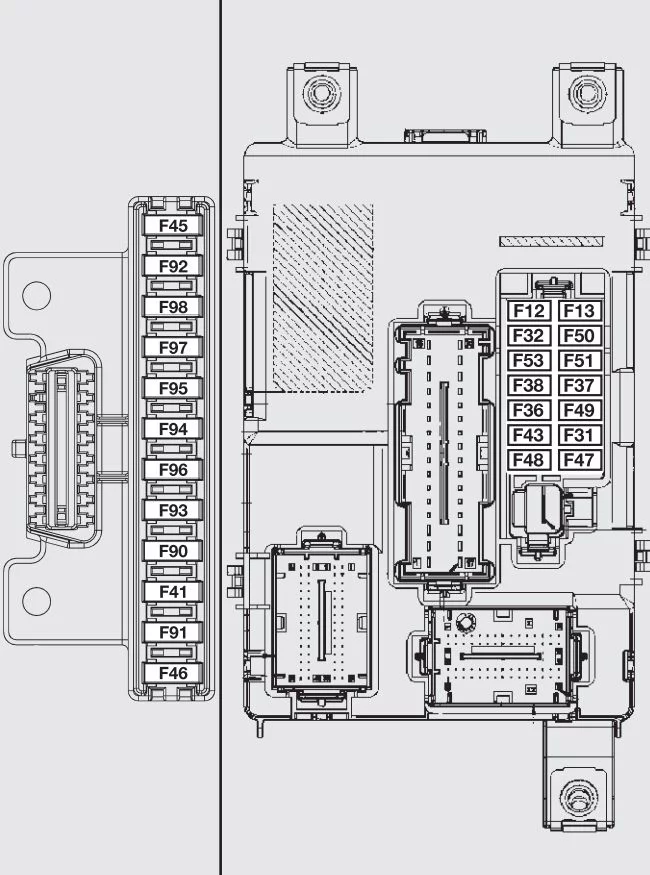

Przedział pasażerski

Fiat Fiorino i Qubo (2014-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F12 7,5 Oświetlenie osłony przeciwsłonecznej (strona pasażera)
F13 7,5 Światło mijania (po stronie kierowcy);

Korektor świateł.

F31 5 Cewki przekaźnika INT/A SCM
F32 7,5 Czasowe oświetlenie wewnętrzne
F36 10 Węzeł systemu radiowego Bluetooth;

Węzeł Blue&Me;

Gniazdo diagnostyczne EOBD;

ECU alarmu objętościowego;

ECU syreny alarmowej.

F37 5 Węzeł tablicy rozdzielczej;

Sterowanie światłem stopu (NO).

F38 20 Siłowniki zamków drzwi/bagażnika
F43 15 Spryskiwacz szyby przedniej;

Dwukierunkowa pompa spryskiwacza tylnej szyby.

F47 20 Elektrycznie sterowana szyba przednia (po stronie kierowcy)
F48 20 Elektrycznie sterowana szyba przednia (strona pasażera)
F49 5 Kontrolki;

Czujniki parkowania ECU;

Elektryczne lusterka boczne;

ECU alarmu wolumetrycznego.

F51 5 INT Węzeł radiowy;

ECU systemu Bluetooth;

Węzeł Blue&Me;

Ruch lusterek bocznych;

Przełącznik sprzęgła;

Sterowanie światłami hamowania (NC).

F53 5 Węzeł tablicy przyrządów
F41 7,5 Odmrażacze lusterek zewnętrznych
F45 Zapasowy
F46 Zapasowy
F90 Zapasowy
F91 Zapasowy
F92 Zapasowy
F93 Zapasowy
F94 15 Gniazdo zapalniczki/przedziału pasażerskiego
F95 Zapasowy
F96 15 Gniazdo zapalniczki/przedziału pasażerskiego
F97 10 Ogrzewanie przedniego fotela (kierowca)
F98 10 Ogrzewanie przedniego fotela (pasażer)
