W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Linea z lat: 2013, 2014, 2015, 2016.

Fiat Linea to samochód klasy średniej, który był produkowany w latach 2013-2016. Model ten jest kontynuacją poprzedniej generacji, oferując pewne ulepszenia i aktualizacje w porównaniu do poprzednika.

Pod względem designu, Fiat Linea nadal prezentuje eleganckie proporcje i harmonijną sylwetkę sedanowego samochodu. Wygląd zewnętrzny jest klasyczny i stonowany, ale z pewnymi nowoczesnymi akcentami, takimi jak smuklejsze reflektory i przemodelowane zderzaki. Model ten zachowuje pewną dojrzałość w swoim wyglądzie, który może przyciągnąć klientów preferujących klasyczny styl.

Wnętrze Fiata Linea oferuje przestronność i komfort na przednich i tylnych siedzeniach. Materiały wykończeniowe są solidne, a wyposażenie wnętrza może się różnić w zależności od wersji. Podstawowe wyposażenie obejmuje klimatyzację, system audio, elektryczne sterowanie szyb i regulację fotela kierowcy.

Fiat Linea oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki. Silniki te charakteryzują się dobrymi osiągami i ekonomicznością. Dostępne są zarówno wersje z manualną skrzynią biegów, jak i automatyczną, co daje możliwość wyboru zależnie od preferencji i stylu jazdy.

Zobacz także:  Fiat Tipo II (2015-2023) - schematy bezpieczników i przekaźników

Pod względem bezpieczeństwa, Fiat Linea jest wyposażona w poduszki powietrzne, systemy ABS i ESP oraz inne funkcje wspomagające. Warto zauważyć, że w późniejszych latach produkcji dodano kilka ulepszeń w zakresie bezpieczeństwa, takich jak system kontroli trakcji i system monitorowania ciśnienia w oponach.

Opinie na temat Fiata Linea z tego okresu są dość zróżnicowane. Użytkownicy doceniają przestronność kabiny, wygodę jazdy i ekonomiczność silników. Część osób chwali również stosunek jakości do ceny. Jednak niektórzy mogą mieć zastrzeżenia co do jakości wykończenia i niektórych aspektów projektowych. Warto zauważyć, że Fiat Linea jest rozważanym wyborem dla tych, którzy szukają przestronnego i ekonomicznego samochodu klasy średniej w przystępnej cenie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Fiat Fiorino i Qubo (2007-2013) - schematy bezpieczników i przekaźników
Bezpieczniki są zgrupowane w trzech jednostkach na desce rozdzielczej, w komorze silnika i na dodatnim biegunie akumulatora.

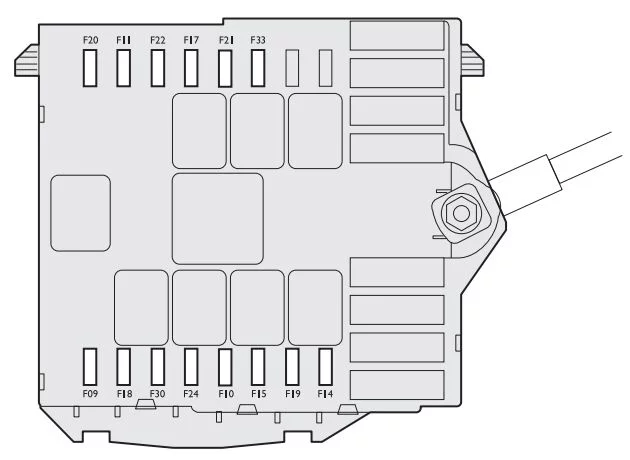

Komora silnika

Aby uzyskać dostęp do bezpieczników w skrzynce bezpieczników obok akumulatora, zdejmij pokrywę ochronną.

Fiat Linea (2013-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F10 10 Klakson
F14 7,5 Prawe światło drogowe
F15 7,5 Reflektor lewy
F19 7,5 Sprężarka klimatyzacji
F21 15 Pompa paliwowa
F23 20 Silnik wycieraczek szyby przedniej
F24 Pusty
F30 15 Światła przeciwmgielne

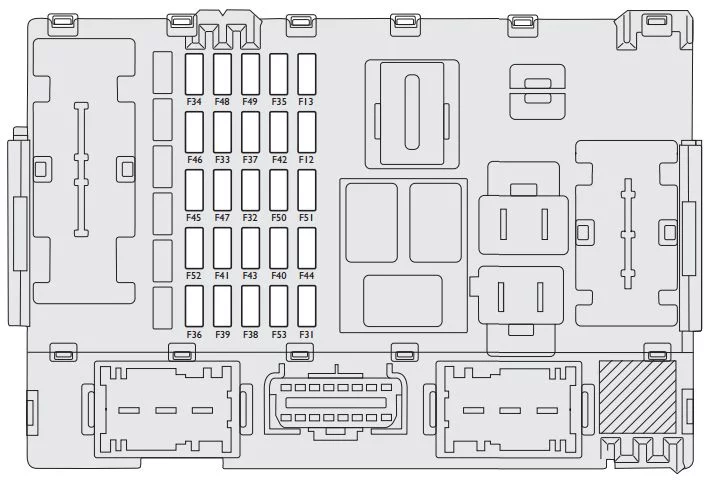

Przedział pasażerski

Aby uzyskać dostęp do bezpieczników w skrzynce bezpieczników na desce rozdzielczej, poluzuj śruby mocujące A i zdejmij pokrywę.

Fiat Linea (2013-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F12 7,5 Prawe światło mijania
F13 7,5 Korektor świateł mijania lewych
F31 7,5 INT/A dla cewek przekaźników (T08, T17) w skrzynce bezpieczników komory silnika i w węźle Body Computer
F32 15 Podgrzewane siedzenia
F33 20 Jednostka sterująca elektrycznie sterowanymi szybami (silnik lewej tylnej szyby)
F34 20 Sterownik elektrycznych szyb (silnik prawego tylnego okna)
F35 7,5 +15 świateł cofania, sterowanie światłami stop NC, przepływomierz, podgrzewacz świec żarowych, czujnik obecności wody w oleju napędowym, generator prędkościomierza
F36 7,5 Elektryczna jednostka sterująca szybą (+30 dla elektroniki)
F37 7,5 Panel sterowania +15, sterowanie światłami hamowania NC
F38 20 Węzeł komputera nadwozia
F39 10 Węzeł radiowy, węzeł klimatyzacji, węzeł Blue&Me
F40 30 Ogrzewana tylna szyba
F41 7,5 Odmrażacze lusterek
F43 20 Sterowanie wycieraczką szyby przedniej (pompa dwukierunkowa)
F44 15 Zapalniczka lub gniazdko elektryczne
F45 10 Siłownik zamka bagażnika
F47 20 Elektrycznie sterowana szyba (silnik przedniej szyby po stronie kierowcy)
F48 20 Elektrycznie sterowana szyba (silnik przedniej szyby po stronie pasażera)
F49 7,5 +15 sterowanie oświetleniem: radio na kierownicy, panele kontrolne, elektryczne lusterka, centralka szyby, chromowane lusterko i czujnik deszczu
F51 7,5 tempomat +15, radio, przewidziano Blue&Me, czujniki zbliżenia, węzeł klimatyzacji
F52 15 Silnik regulacji siedzenia kierowcy elektrycznego podnośnika szyby
F53 7,5 Węzeł komputera pokładowego i tablicy rozdzielczej
