Fiat Grande Punto (2006-2009) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Grande Punto z lat: 2006, 2007, 2008, 2009. Fiat Grande Punto, produkowany w latach 2006-2009, to kompaktowy samochód, który wprowadził nową erę dla marki Fiat. Zastąpił on poprzedni model Punto, oferując nowoczesny design i ulepszone cechy. Wygląd Fiata Grande Punto jest dynamiczny […]

05/15/2023
Czas czytania: 4 minut
Fiat Grande Punto (2006-2009) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Grande Punto z lat: 2006, 2007, 2008, 2009.

Fiat Grande Punto, produkowany w latach 2006-2009, to kompaktowy samochód, który wprowadził nową erę dla marki Fiat. Zastąpił on poprzedni model Punto, oferując nowoczesny design i ulepszone cechy.

Wygląd Fiata Grande Punto jest dynamiczny i atrakcyjny. Posiada płynne linie, zaokrąglone kształty i agresywny przód, który nadaje mu sportowego charakteru. Samochód jest dostępny w różnych wersjach nadwozia, w tym 3-drzwiowym i 5-drzwiowym hatchbacku, co daje szeroki wybór dla klientów.

Wnętrze Grande Punto jest przestronne i dobrze zorganizowane. Materiały użyte do wykończenia są solidne, a ergonomia jest dobra. W samochodzie znajduje się wiele schowków i przegródek na drobne przedmioty, co ułatwia przechowywanie i organizację rzeczy. Wersje wyposażone w system multimedialny i klimatyzację są dostępne, podnosząc komfort podróżowania.

Fiat Grande Punto oferuje różne jednostki napędowe, zarówno benzynowe, jak i wysokoprężne, o różnych pojemnościach i mocach. Silniki te zapewniają dobrą dynamikę jazdy i oszczędność paliwa. Samochód ma także dobrą zwrotność i stabilność na drodze.

Jeśli chodzi o bezpieczeństwo, Fiat Grande Punto jest wyposażony w systemy takie jak ABS, ESP, poduszki powietrzne oraz systemy wspomagające hamowanie. Samochód uzyskał dobre wyniki w testach zderzeniowych, co potwierdza wysoki poziom bezpieczeństwa.

Opinie na temat Fiata Grande Punto są zazwyczaj pozytywne. Użytkownicy podkreślają jego atrakcyjny wygląd, przestronne wnętrze i osiągi silnika. Dodatkowo, niskie koszty utrzymania i ekonomiczność paliwa są doceniane przez właścicieli. Jednak niektórzy zwracają uwagę na pewne niedoskonałości, takie jak ograniczona widoczność z tyłu czy głośność niektórych silników.

Zobacz także:  Fiat Doblo I (2000-2006) - schematy bezpieczników i przekaźników

Podsumowując, Fiat Grande Punto był ważnym modelem dla marki Fiat, oferując nowoczesny design, przestronne wnętrze i dobre osiągi. Jest to kompaktowy samochód, który stanowi dobrą alternatywę dla osób poszukujących dynamicznego i ekonomicznego auta o atrakcyjnym wyglądzie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

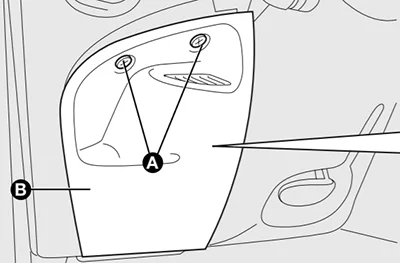

Aby uzyskać dostęp do jednostki sterującej znajdującej się na desce rozdzielczej, poluzuj dwie śruby (A) i otwórz pokrywę (B). Aby zidentyfikować bezpiecznik ochronny, patrz tabela na następnych stronach.Fiat Grande Punto (2006-2009) - schematy bezpieczników i przekaźników

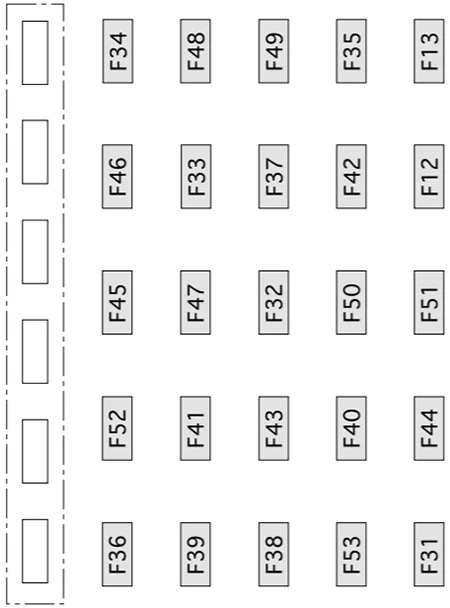

Fiat Grande Punto (2006-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F12 10 A prawe światło mijania
F13 10 A Lewe światło mijania, system nakierowywania reflektorów
Regulacja ustawienia reflektorów
F31 7,5A Ręczny przełącznik zasilania klimatyzacji
Cewki zdalnego przełącznika jednostki sterującej komory silnika
centralka wspomagania parkowania
F32 15A instalacja oświetleniowa
F33 Do dyspozycji
F34 Do dyspozycji
F35 10 A Czujnik obecności wody w filtrze oleju napędowego (wersje diesel)
F35 10 A elektryczne wspomaganie kierownicy
F36 15A montaż subwoofera
F37 10 A Tablica przyrządów i lampki ostrzegawcze (zasilanie kluczyka)
Światła hamowania (stop)
Trzecie światło hamowania (dodatkowe światło stopu)
F38 20 A zamek od drzwi
F39 10 A Bagażnik samochodowy
Światło sufitowe
Usługi + 30 (radio samochodowe, klimatyzator automatyczny, konfiguracja telefonu komórkowego, gniazdo diagnostyczne systemu EOBD)
F40 25A Ogrzewana tylna szyba
F41 7,5A Podgrzewane elektryczne lusterka
F42 7,5A Jednostka sterująca ABS (zablokowana)
włącznik pedału hamulca
F43 30A Pompka spryskiwacza przedniej szyby – spryskiwacz tylnej szyby
Spryskiwacz do szyb
F44 20 A Zapalniczka
F45 15A Podgrzewane przednie siedzenia
F46 15A otwierany dach
F47 20 A Lewa przednia elektryczna szyba
F48 20 A Elektryczna szyba przednia prawa
F49 7,5A Serwis + 15 (radio samochodowe, włącznik automatycznej klimatyzacji, tempomat, polecenie wyłączenia systemu ASR, konfiguracja telefonu komórkowego, sterowanie oświetleniem deski rozdzielczej, włącznik podgrzewanych foteli, czujniki systemu ESP, czujniki deszczu, zapięte pasy bezpieczeństwa)
F50 7,5A Poduszka powietrzna
F51 7,5A Podświetlenie elementów na desce rozdzielczej
oświetlenie zapalniczki
oświetlenie tablicy rejestracyjnej
F52 15A wycieraczka tylnej szyby
F53 10 A Światła awaryjne
Osłony przeciwsłoneczne
Tablica przyrządów i lampki ostrzegawcze (zasilanie bateryjne)

Komora silnika

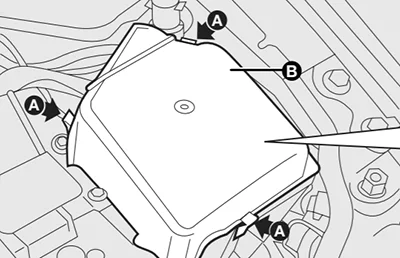

Aby uzyskać dostęp do jednostki sterującej, odczep sprężyny mocujące (A) i zdejmij pokrywę (B).Fiat Grande Punto (2006-2009) - schematy bezpieczników i przekaźników

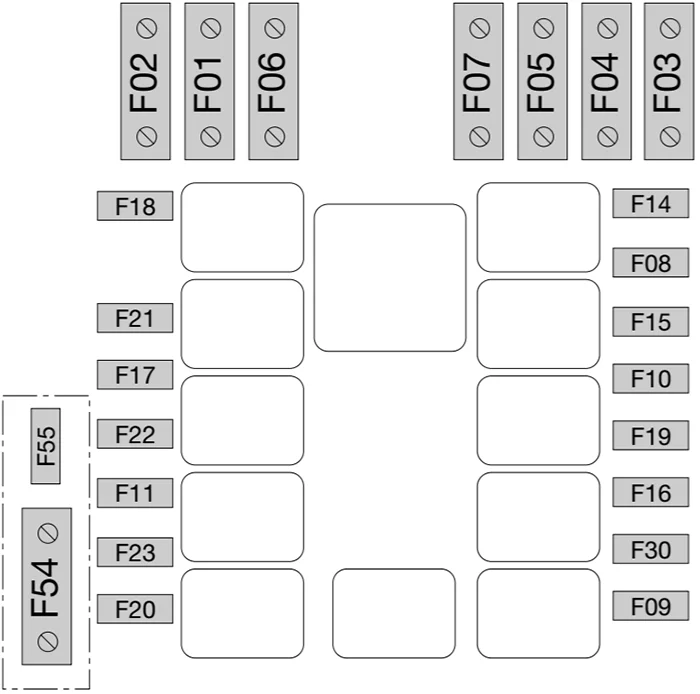

Fiat Grande Punto (2006-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F01 70A Zasilanie jednostki sterującej na desce rozdzielczej: funkcje standardowe
F02 40A Zasilanie jednostki sterującej na desce rozdzielczej: funkcje opcjonalne
F03 20 A włącznik rozrusznika
F04 60A Zasilanie układu ABS/ESP
F05 60A elektryczne wspomaganie kierownicy
F06 30A Jednobiegowy wentylator chłodnicy (wersje 1.2 8V i 1.2 I6V z grzałką)
Pierwsza prędkość wentylatora chłodnicy (wersje 1.2 8V i 1.2 I6V z ręczną klimatyzacją)
Pierwszy bieg wentylatora chłodnicy (wersje 1.8 16V i I.9 JTD)
F07 50A Drugi bieg wentylatora chłodnicy (wersje 1.2 8V i 1.2 I6V z ręczną klimatyzacją)
40A Drugie obroty wentylatora chłodnicy (wersje 1.8 16V i I.9 JTD)
F08 30A wentylator kabinowy
F09 20 A spryskiwacz reflektorów
F10 15A Klakson
F11 15A Obciążenia systemu sterowania silnikiem wtórnym
Jednostka sterująca podgrzewaniem świec żarowych
Zawór elektromagnetyczny recyrkulacji oparów benzyny
Generator prędkościomierza
Sonda lambda
F14 10 A Prawe światło drogowe
F15 10 A lewe światło główne
F 16 7,5A Jednostka sterująca silnika (zablokowana)
Zdalny przełącznik układu sterowania silnikiem
F17 10 A Jednostka sterująca silnika (zasilanie)
F18 7,5A Sterownik silnika (+ akumulator)
Przełącznik układu chłodzenia silnika
F19 7,5A Ręczna sprężarka klimatyzacji
F20 20 A podgrzewany filtr oleju napędowego
F21 15A pompa paliwowa
F22 20 A cewki zapłonowe
wtryskiwacze
Pompa paliwa (wersje 1.2 8V)
F30 15A Światła przeciwmgielne
F31 7,5A światła cofania
F54 60A Montaż świec żarowych
Zobacz także:  Fiat Barchetta (2002-2005) - schematy bezpieczników i przekaźników
