W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Freemont z lat: 2011, 2012, 2013, 2014, 2015, 2016.

Fiat Freemont to samochód typu crossover produkowany w latach 2011-2016. Jest to rezultat współpracy między koncernem Fiat a koncernem Chrysler, oparty na modelu Dodge Journey.

Wygląd Fiata Freemont jest charakterystyczny i zdecydowanie zwraca uwagę. Ma dynamiczne linie i agresywny design, który nadaje mu pewną sportową elegancję. Samochód ma przestronne wnętrze, z dużą ilością miejsca dla pasażerów i bagażu. Wykończenie wnętrza jest solidne, choć materiały mogłyby być nieco lepszej jakości.

Fiat Freemont oferuje różne wersje silnikowe, w tym zarówno benzynowe, jak i wysokoprężne. Moc silników jest odpowiednia do rozmiarów samochodu, zapewniając dobrą dynamikę jazdy i ekonomiczność. Wersje z napędem na przednie koła lub na cztery koła są dostępne, co zapewnia większą elastyczność w różnych warunkach drogowych.

Wnętrze Fiata Freemont jest przestronne i ergonomiczne. Fotele są wygodne, a kierowca ma dobre pole widzenia. Samochód oferuje wiele schowków i przegródek na drobne przedmioty, co ułatwia przechowywanie i organizację rzeczy. Wersje wyposażone w system multimedialny i nawigację są dostępne, co dodatkowo podnosi komfort podróżowania.

Fiat Freemont jest również wyposażony w wiele systemów bezpieczeństwa, takich jak ABS, ESP, kontrola trakcji, poduszki powietrzne i systemy wspomagające hamowanie. Samochód uzyskał dobre wyniki w testach zderzeniowych, co przekłada się na wysoki poziom bezpieczeństwa.

Opinie na temat Fiata Freemont są zróżnicowane. Niektórzy użytkownicy chwalą jego przestronność, wygodę jazdy i atrakcyjny wygląd. Inni zwracają uwagę na pewne niedoskonałości, takie jak jakość materiałów wykończeniowych czy nieco sztywne zawieszenie. Jednak ogólnie rzecz biorąc, Fiat Freemont oferuje atrakcyjną alternatywę dla rodzin poszukujących kompaktowego crossovera z dobrym stosunkiem ceny do jakości.

Zobacz także:  Fiat Idea (2003-2012) - schematy bezpieczników i przekaźników

Podsumowując, Fiat Freemont to samochód o charakterystycznym designie, przestronnym wnętrzu i solidnym osiągach. Jest to dobry wybór dla osób poszukujących wygodnego i praktycznego samochodu typu crossover, który oferuje zarówno miejsce dla pasażerów, jak i elastyczną przestrzeń bagażową.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

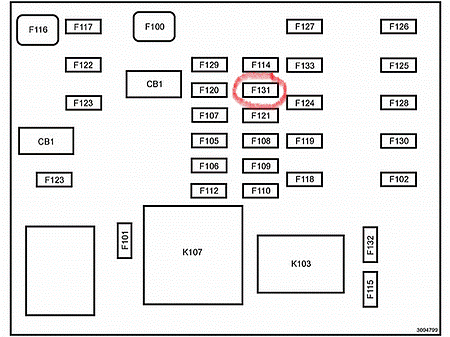

Znajduje się po stronie pasażera pod tablicą rozdzielczą.

Fiat Freemont (2011-2016) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik wkładu Mini-bezpiecznik Opis
F100 30 A Różowy Falownik 110 V AC — dla wersji/rynków, gdzie przewidziano
F101 10 A czerwony Światła wewnętrzne
F102 20 A Żółty Zapalniczka do cygar w tablicy rozdzielczej/lewe tylne gniazdo zasilania
F103 20 A Żółty Gniazdo zasilania w schowku konsoli/Gniazdo zasilania z tyłu konsoli
F105 20 A Żółty Podgrzewane siedzenia — dla wersji/rynków, gdzie przewidziano
F106 20 A Żółty Gniazdo zasilania z tyłu
F107 10 A czerwony Kamera tylna — dla wersji/rynków, gdzie przewidziano
F108 15 A niebieski Tablica przyrządów
F109 10 A czerwony Kontrola klimatu/HVAC
F110 10 A czerwony Kontroler bezpieczeństwa pasażerów
F112 10 A czerwony Zapasowy
F114 20 A Żółty Tylna dmuchawa/silnik HVAC
F115 20 A Żółty Silnik wycieraczki tylnej
F116 30 A Różowy Odszraniacz tylny (EBL)
F117 10 A czerwony Podgrzewane lusterka
F118 10 A czerwony Kontroler bezpieczeństwa pasażerów
F119 10 A czerwony Moduł sterujący kolumny kierownicy
F120 10 A czerwony Napęd na wszystkie koła — dla wersji/rynków, gdzie przewidziano
F121 15 A niebieski Bezprzewodowy węzeł zapłonu
F122 25 A Moduł drzwi kierowcy
F123 25 A Moduł drzwi pasażera
F124 10 A czerwony Lusterka
F125 10 A czerwony Moduł sterujący kolumny kierownicy
F126 10 A czerwony Wzmacniacz dźwięku
F127 20 A Żółty Holowanie przyczepy — dla wersji/rynków, gdzie przewidziano
F128 15 A niebieski Radio
F129 15 A niebieski Wideo/DVD — dla wersji/rynków, gdzie przewidziano
F130 15 A niebieski Panel sterowania klimatyzacją/przyrządami
F131 10 A czerwony Asystent pasażera/system głośnomówiący, Bluetooth – dla wersji/rynków, gdzie przewidziano
F132 10 A czerwony Moduł ciśnienia w oponach
F133 10 A czerwony Zapasowy

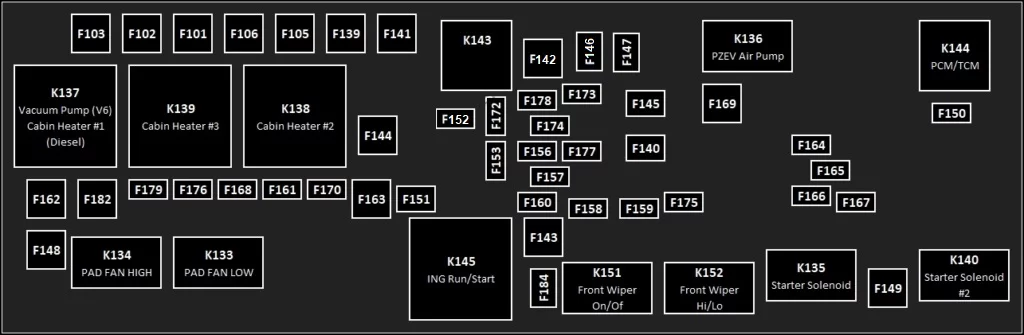

Etykieta identyfikująca każdy element jest wydrukowana na wewnętrznej stronie okładki.

Fiat Freemont (2011-2016) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik wkładu Mini-bezpiecznik Opis
F101 60 A Żółty Wewnętrzna szyna środkowa dystrybucji zasilania
F102 60 A Żółty Wewnętrzna szyna środkowa dystrybucji zasilania
F103 60 A Żółty Wewnętrzna szyna środkowa dystrybucji zasilania
F105 60 A Żółty Przekaźnik rozruchu zapłonu wewnętrznej szyny środkowej dystrybucji zasilania
F106 60 A Żółty Wewnętrzna środkowa szyna dystrybucji zasilania / Przekaźniki akcesoriów
F139 40 A zielony Dmuchawa układu klimatyzacji
F140 30 A Różowy Zamki zasilania
F141 40 A zielony System zapobiegania blokady kół
F142 40 A zielony Świece żarowe — dla wersji/rynków, gdzie przewidziano
F143 40 A zielony Światła zewnętrzne 1
F144 40 A zielony Światła zewnętrzne 2
F145 30 A Różowy Komputer pokładowy – Lampa
F146 30 A Różowy Zapasowy
F147 30 A Różowy Zapasowy
F148 40 A zielony Silnik wentylatora chłodnicy
F149 30 A Różowy Elektromagnes rozrusznika
F150 25 A Moduły sterowania zespołem napędowym
F151 30 A Różowy Silnik spryskiwaczy reflektorów — dla wersji/rynków. Gdzie przewidziano
F152 25 A Podgrzewacz oleju napędowego — dla wersji/rynków, gdzie przewidziano
F153 20 A Żółty Pompa paliwowa
F156 10 A czerwony Hamulec/elektroniczny moduł kontroli stabilności
F157 10 A czerwony Moduł skrzynki rozdzielczej — dla wersji/rynków. Gdzie przewidziano
F158 10 A czerwony Moduł Active Hood — dla wersji/rynków. Gdzie przewidziano
F159 10 A czerwony Zapasowy
F160 20 A Żółty Światła wewnętrzne
F161 20 A Żółty Klakson
F162 50 A czerwony Nagrzewnica kabiny nr 1/pompa próżniowa — dla wersji/rynków. Gdzie przewidziano
F163 50 A czerwony Ogrzewanie kabiny nr 2 — dla wersji/rynków. Gdzie przewidziano
F164 25 A Automatyczne wyłączanie układu napędowego
F165 20 A Żółty Wyłączenie układu napędowego
F166 20 A Żółty Zapasowy
F167 30 A Zielony Wyłączenie układu napędowego
F168 10 A czerwony Sprzęgło klimatyzacji
F169 40 A zielony Emisje — silnik pojazdu o częściowej emisji zerowej
F170 15 A niebieski Emisje – Siłowniki pojazdów o częściowej zerowej emisji
F172 20 A Żółty Zapasowy
F173 25 A Zawory zapobiegające blokowaniu się hamulców
F174 20 A Żółty Syrena — dla wersji/rynków, gdzie przewidziano
F175 30 A Zielony Zapasowy
F176 10 A czerwony Moduły sterowania zespołem napędowym
F177 20 A Żółty Moduł napędu na wszystkie koła — dla wersji/rynków, gdzie przewidziano
F178 25 A Okno dachowe — dla wersji/rynków, gdzie przewidziano
F179 10 A czerwony Czujnik akumulatora
F181 100 A niebieski Elektrohydrauliczny układ kierowniczy (EHPS) — dla wersji/rynków, gdzie przewidziano
F182 50 A czerwony Ogrzewanie kabiny nr 3 — dla wersji/rynków. Gdzie przewidziano
F184 30 A Różowy Silnik wycieraczki przedniej
