Fiat Croma (2007-2009) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Croma z lat: 2007, 2008, 2009. Fiat Croma (2007-2009) to samochód klasy średniej, który został wprowadzony na rynek jako następca poprzedniej generacji modelu. Nowa Croma charakteryzowała się nowoczesnym wyglądem i udoskonalonymi rozwiązaniami technologicznymi. Pod względem designu, Fiat Croma prezentowała się nowocześnie i […]

05/15/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Croma z lat: 2007, 2008, 2009.

Fiat Croma (2007-2009) to samochód klasy średniej, który został wprowadzony na rynek jako następca poprzedniej generacji modelu. Nowa Croma charakteryzowała się nowoczesnym wyglądem i udoskonalonymi rozwiązaniami technologicznymi.

Pod względem designu, Fiat Croma prezentowała się nowocześnie i proporcjonalnie. Miała muskularne nadwozie z dynamicznymi liniami, które nadawały jej pewności siebie i sportowego charakteru. Z przodu wyróżniała się duża atrapa chłodnicy, a z tyłu umieszczono wyraźne, wielokształtne lampy. Całość tworzyła atrakcyjną i nowoczesną sylwetkę.

Wnętrze Fiata Cromy oferowało przestronność i komfort dla pasażerów. Kabina była starannie zaprojektowana, z dobrze ułożonymi elementami i wysokiej jakości materiałami wykończeniowymi. Fotele były wygodne, a deska rozdzielcza była czytelna i intuicyjna w obsłudze. Samochód oferował także sporą ilość przestrzeni bagażowej, co było atutem dla rodzin i osób podróżujących z dużą ilością bagażu.

Pod maską Fiata Cromy znajdowały się różne jednostki napędowe, obejmujące silniki benzynowe i wysokoprężne. Oferta silnikowa obejmowała m.in. benzynowe jednostki o pojemnościach 1.8 i 2.2 litra oraz silniki wysokoprężne o pojemnościach 1.9 i 2.4 litra. Możliwość wyboru spośród różnych silników pozwalała dostosować samochód do indywidualnych preferencji i potrzeb kierowcy.

Fiat Croma (2007-2009) był wyposażony w zaawansowane rozwiązania technologiczne. Samochód oferował m.in. system ABS, ESP, klimatyzację, system audio z wielofunkcyjnym ekranem dotykowym, tempomat, elektrycznie sterowane szyby i lusterka, a także system nawigacji satelitarnej. Te funkcje sprawiały, że jazda samochodem była komfortowa i bezpieczna.

Niestety, mimo swoich zalet, Fiat Croma (2007-2009) nie zdobyła dużego uznania na rynku. Wysoka cena i konkurencja ze strony innych producentów sprawiły, że sprzedaż była ograniczona. Pomimo tego, samochód ten wciąż oferuje pewne zalety, takie jak przestronność, komfort i solidne osiągi, które mogą przyciągnąć uwagę miłośników marki Fiat.

Zobacz także:  Fiat Fiorino i Qubo (2014-2016) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

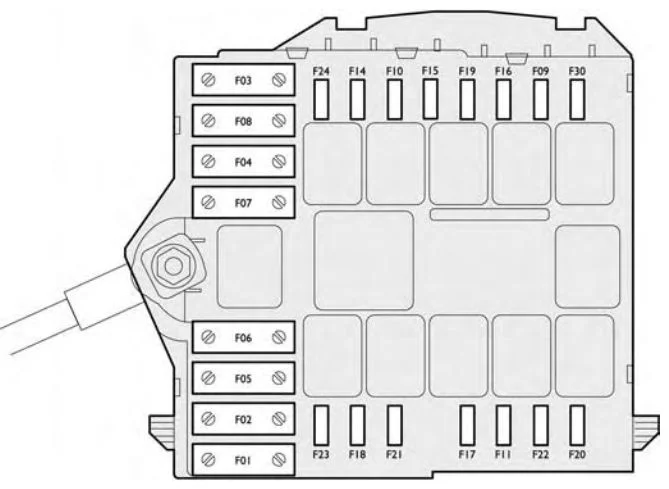

Komora silnika

Aby uzyskać dostęp do bezpieczników w skrzynce bezpieczników obok akumulatora, zdejmij pokrywę ochronną.

Aby uzyskać dostęp do bezpieczników w skrzynce bezpieczników na biegunie dodatnim akumulatora, naciśnij zaczepy A i zdejmij osłonę B.

Fiat Croma (2007-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F 9 7,5 Lewe światło przeciwmgielne / kierunkowskazy
F 10 15 Brzęczyki
F 11 15 Zasilanie układu sterowania silnikiem
F 14 7,5 Prawe światło drogowe
F 15 7,5 Światła drogowe lewe
F 16 7,5 +15 sterownik silnika
F 17 10 Zasilanie układu sterowania silnikiem
F 18 7,5 +30 sterownik silnika
F 19 7,5 Kompresor kondycjonera
F 20 20 Pompka spryskiwacza reflektora
F 21 15 Pompa paliwowa
F 22 20 Zasilanie układu sterowania silnikiem
F 23 20 +30 radio / Podłącz sterownik dodatkowego ogrzewania
F 24 15 +15 przełącznik automatycznej skrzyni biegów jednostki sterującej automatycznej skrzyni biegów
F 30 7,5 Prawe światło przeciwmgielne / światło zakrętowe

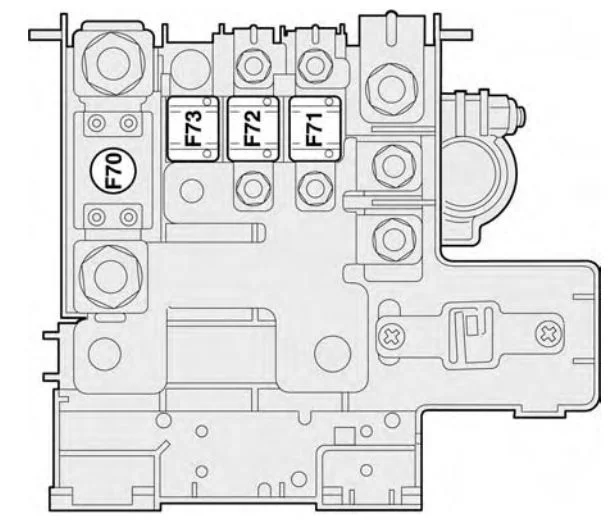

Bezpieczniki na akumulatorze

Fiat Croma (2007-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F70 150 Skrzynka bezpieczników w komorze silnika
F71 70 Jednostka sterująca deski rozdzielczej 1
F72 60 + 30 Sterownik świec żarowych (Multijet)
F73 80 + 30 Punkt rozgałęzienia elektrycznego wspomagania kierownicy (z wyłączeniem benzyny 2.2)
F 80 + 30 Punkt rozgałęzienia elektrycznego wspomagania kierownicy 2.2 wersja benzynowa (ustawiony na ściance obudowy akumulatora)

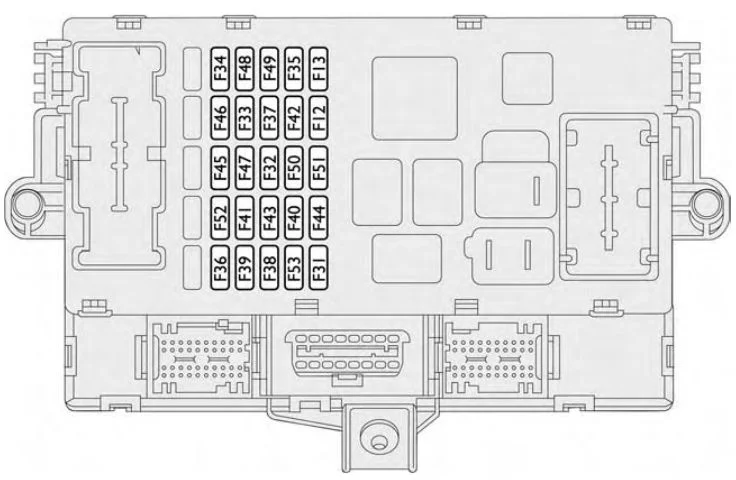

Fiat Croma (2007-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F 12 15 Prawe światło mijania
F 13 15 Światła mijania lewe – Korektor stabilności światła
F 31 7,5 + 15 wyłączone podczas zapłonu dla cewek przekaźników jednostki sterującej deski rozdzielczej / komory silnika i komputera pokładowego
F 32 15 +30 węzłów przednie drzwi kierowcy i pasażera (zamek drzwi), czytnik TEG
F 33 20 Zasilanie węzła przedziału bagażnika (tylna lewa szyba sterowana elektrycznie)
F 34 20 Zasilanie węzła przedziału bagażnika (tylne prawe okno elektryczne)
F 35 7,5 +15 świateł cofania, sterownik nagrzewnicy dodatkowej, przepływomierz, czujnik obecności wody w oleju napędowym, przełącznik NC na pedale hamulca
F 36 20 +30 węzeł przedziału bagażnika (zamki tylnych drzwi)
F 37 10 + 15 tablica przyrządów, centralka na reflektorach gazowo-wyładowczych, włącznik NA na pedale hamulca, dodatkowe światło stop
F 38 15 Siłownik otwierania bagażnika
F 39 10 +30 Gniazdo diagnostyczne EOBD, środkowa przednia lampa sufitowa, tylne boczne lampy sufitowe, jednostka sterująca syreną i czujnikiem objętości dla systemu antykradzieżowego, centralka ciśnienia w oponach, centralka klimatyzacji, centralka Bluetooth
F40 30 Ogrzewana tylna szyba
F41 7,5 Odmgławiacze dysz spryskiwaczy przedniej/tylnej szyby
F42 7,5/15 +15 ABS / ESP jednostka sterująca elektrohydrauliczny węzeł napędowy, czujnik odchylenia, czujnik kąta skrętu
F43 30 +15 wyłączone podczas zapłonu dla elektronicznego modułu przełącznika kolumny (wycieraczki szyby przedniej, pompa spryskiwacza szyby przedniej/tylnej)
F44 20 +15 wyłączone podczas zapłonu dla zapalniczki, wyjście prądowe na tunelu
F45 20 Zasilanie sterownika silnika szyberdachu
F46 20 Zasilanie sterownika silnika szyberdachu
F47 20 Zasilanie węzła przednich drzwi kierowcy (elektrycznie sterowana szyba przedniego kierowcy)
F48 20 Zasilanie węzła przednich drzwi pasażera (elektrycznie sterowana szyba pasażera z przodu)
F49 7,5 +15 jednostka sterująca czujnikiem wolumetrycznym dla zabezpieczenia przed kradzieżą, oświetlenie tablicy kontrolnej wyświetlacza awaryjnego / Bluetooth i osłona dachu na panelu dachowym / konsola przedniego siedzenia kierowcy i pasażera , sterowanie oświetleniem deski rozdzielczej / tunelu po stronie kierowcy, wstępne ustawienie odtwarzacza DVD, lusterko elektrochromatyczne, klimatyzacja
F 50 7,5 +15 sterownik poduszki powietrznej
F 51 7,5 +15 Connect, jednostka sterująca Bluetooth, wstępne ustawienie radia po rynku, pneumatyczna jednostka sterująca ciśnieniem, tempomat, jednostka sterująca czujnika deszczu / zmierzchu, jednostka sterująca czujnika parkowania, czujnik AQS
F 52 15 +15 wyłączony podczas zapłonu dla elektronicznego modułu przełącznika kolumny (wycieraczka tylnej szyby), cewki przekaźnika na jednostce sterującej przedziału bagażnika
F 53 10 +30 deska rozdzielcza

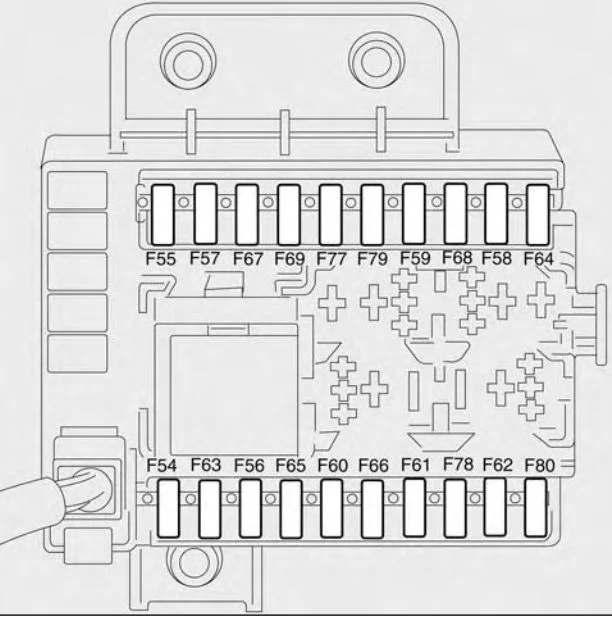

Fiat Croma (2007-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F 54 25 +30 wzmacniacz audio Hi-Fi
F 55 Pusty
F 56 25 +30 sterownik regulacji przedniego fotela kierowcy
F 57 7,5 +15 wyłączone podczas zapłonu dla ogrzewania przedniego fotela kierowcy
F 58 Pusty
F 59 Pusty
F 60 25 +30 sterownik regulacji siedzenia pasażera z przodu
F 61 Pusty
F 62 Pusty
F 63 Pusty
F 64 Pusty
F 65 Pusty
F 66 Pusty
F 67 7,5 +15 wyłączone podczas zapłonu dla ogrzewania przedniego fotela kierowcy
F 68 Pusty
F 69 Pusty
F 77 Pusty
F 78 Pusty
F 79 Pusty
F 80 Pusty
