Fiat 500X (2021) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata 500X z lat: 2021. Fiat 500X (2021) to kolejna odsłona popularnego crossovera, który łączy charakterystyczny styl Fiata 500 z wyższym profilem i większą przestronnością. Ten model jest zaprojektowany tak, aby sprostać oczekiwaniom klientów poszukujących komfortu, stylu i wszechstronności w jednym samochodzie. Pod […]

05/15/2023
Czas czytania: 5 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata 500X z lat: 2021.

Fiat 500X (2021) to kolejna odsłona popularnego crossovera, który łączy charakterystyczny styl Fiata 500 z wyższym profilem i większą przestronnością. Ten model jest zaprojektowany tak, aby sprostać oczekiwaniom klientów poszukujących komfortu, stylu i wszechstronności w jednym samochodzie.

Pod względem wyglądu, Fiat 500X (2021) prezentuje nowoczesny i atrakcyjny design. Charakteryzuje go wyraźne linie, dynamiczne proporcje i detale, które podkreślają jego indywidualność. Model ten jest dostępny w różnych wersjach wykończenia, umożliwiając klientom dopasowanie go do swojego gustu.

Wnętrze Fiata 500X (2021) oferuje komfort i funkcjonalność. Przestronne kabiny zapewniają wygodne miejsca zarówno dla kierowcy, jak i pasażerów. Materiały wykończeniowe są starannie dobrane, a wysoka jakość wykonania widać we wszystkich detalach. Dodatkowo, samochód oferuje elastyczne opcje konfiguracji siedzeń i przestrzeni bagażowej, co sprawia, że jest praktycznym wyborem dla codziennego użytku.

Jeśli chodzi o osiągi, Fiat 500X (2021) oferuje różne opcje silnikowe, w tym benzynowe, wysokoprężne i hybrydowe. Dzięki temu klienci mają możliwość wyboru jednostki napędowej, która najlepiej odpowiada ich preferencjom i potrzebom. Samochód może być dostępny z manualną lub automatyczną skrzynią biegów, a także z napędem na przednie lub wszystkie koła, co wpływa na jego właściwości jezdne.

W zakresie technologii i bezpieczeństwa, Fiat 500X (2021) oferuje zaawansowane rozwiązania. Może być wyposażony w systemy multimedialne z ekranem dotykowym, system nawigacji, integrację smartfona, a także asystentów jazdy i bezpieczeństwa, takich jak systemy utrzymywania pasa ruchu, monitorowanie martwego pola czy automatyczne hamowanie awaryjne. To wszystko ma na celu zapewnienie bezpiecznej i wygodnej podróży.

Podsumowując, Fiat 500X (2021) to nowoczesny crossover, który oferuje stylowy design, przestronne wnętrze, różnorodność opcji silnikowych oraz zaawansowane technologie i systemy bezpieczeństwa. Jest to samochód, który łączy wszechstronność i komfort podróżowania, sprawiając, że codzienne przemieszczanie się staje się przyjemnością.

Zobacz także:  Fiat Doblo II (2010-2015) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w komorze silnika

Panel bezpieczników w komorze silnika jest częścią modułu kontroli nadwozia (BCM), znajdującego się po lewej stronie komory silnika.

Notatka:

Skontaktuj się z autoryzowanym sprzedawcą w celu wymiany bezpiecznika BCM.

Fiat 500X (2021) - schematy bezpieczników i przekaźników

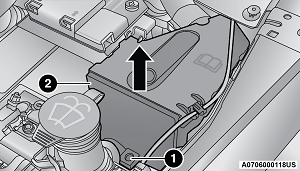

Lokalizacja panelu bezpieczników i pokrywy

1 — Śruba montażowa
2 — Osłona bezpiecznika

Zdejmowanie osłony bezpiecznika i śruby blokującej

Postępować w następujący sposób:

  1. Powoli przekręć śrubę w kierunku przeciwnym do ruchu wskazówek zegara.
  2. Powoli odkręć śrubę.
  3. Zdejmij pokrywę bezpiecznika, przesuwając ją do góry.

Montaż osłony bezpiecznika i śruba blokująca

Postępować w następujący sposób:

  1. Prawidłowo przymocuj pokrywę bezpiecznika do skrzynki, przesuń całkowicie od góry do dołu.
  2. Całkowicie dociśnij śrubę za pomocą dołączonego specjalnego śrubokręta.
  3. Powoli przekręć śrubę zgodnie z ruchem wskazówek zegara.
  4. Odkręć śrubę.

Fiat 500X (2021) - schematy bezpieczników i przekaźników

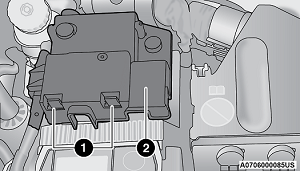

Lokalizacja pokrywy bezpiecznika baterii

1 — Zaczepy osłony bezpieczników
2 — Osłona bezpiecznika

Fiat 500X (2021) - schematy bezpieczników i przekaźników

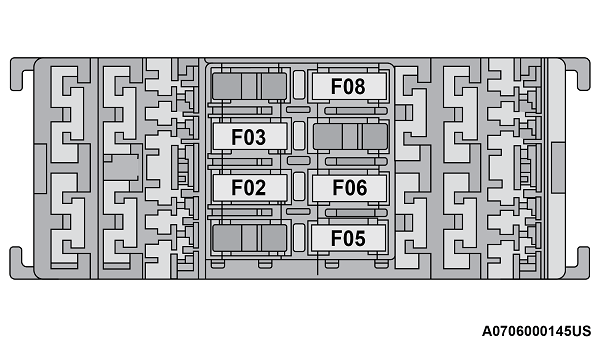

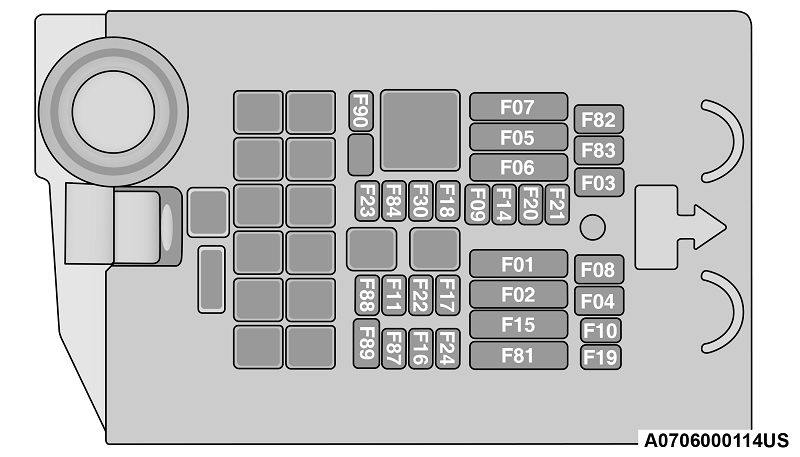

Wgłębienie Maksymalny bezpiecznik Bezpiecznik kasetowy Mini bezpiecznik Opis
F01 70 Amp Tan Komputer korpusu modułu
F02 60 Amp niebieski komputer korpusu modułu;Tylne jednostki dystrybucyjne.
F03 20 A niebieski Sterownik zasilacza Body Computer
F04 30 Amp Różowy Moduł elektroniczny sterowania hamulcami
F05 70 Amp Tan Elektryczne wspomaganie kierownicy
F06 70 Amp Tan Wentylator chłodzący silnik
F08 30 Amp Różowy Automatyczna skrzynia;

GSM

F09 5 A Tan Silnik modułu sterującego
F10 10 A czerwony klakson
F11 5 A Tan Dostarcz obciążenia wtórne
F14 7,5 A Brązowy Moc pompy „Po uruchomieniu” Zasilanie AGS
F15 40 A pomarańczowy Pompa modułu sterującego hamulcami
F 16 5 A Tan Moc modułu sterującego silnika;

Automatyczna skrzynia.

F17 30 A zielony Silnik modułu sterowania mocą
F18 30 A zielony Moc napędu na wszystkie koła
F19 7,5 A Brązowy Sprężarka klimatyzacji
F20 5 A Tan Elektroniczny napęd na cztery koła
F21 15 A niebieski Pompa paliwowa
F22 10 A czerwony Dostarcz podstawowe obciążenia
F23 20 A żółty (zainstalowany przez klienta) Gniazdo zasilania (zasilanie bateryjne)
F24 15 A niebieski Automatyczna skrzynia biegów z zasilaniem jednostki elektronicznej
F30 30 A zielony Podgrzewana szyba przednia — jeśli jest na wyposażeniu
F83 40 A zielony Wentylator klimatyzacji
F84 20 A żółty Gniazdo zasilania (zasilany zapłonem)
F87 5 A Tan Automatyczna skrzynia biegów wybieraka biegów
F88 7,5 A Brązowy Podgrzewane lusterka zewnętrzne
F89 30 Amp Różowy Ogrzewane tylne okno
F90 5 A Tan Czujnik IBS (stan naładowania akumulatora)

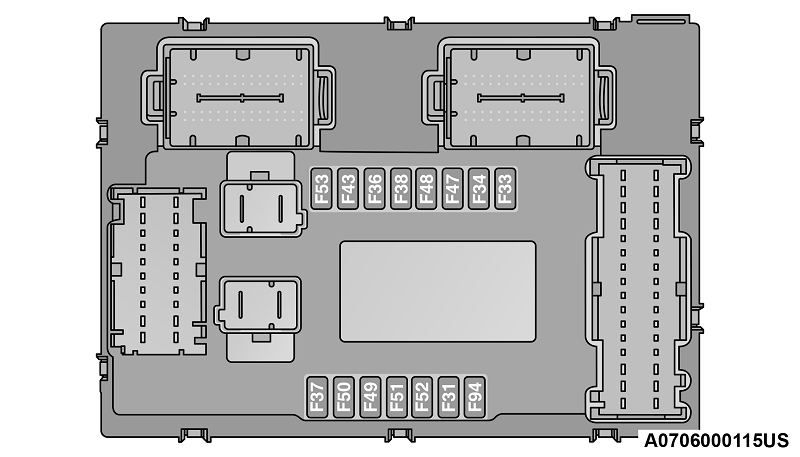

Bezpieczniki komputera pokładowego (CENTRUM BEZPIECZNIKÓW BODY COMPUTER)

Sterownik znajduje się po lewej stronie kolumny kierownicy w dolnej części tablicy rozdzielczej.

W celu wymiany bezpiecznika skontaktuj się z autoryzowanym sprzedawcą.

Fiat 500X (2021) - schematy bezpieczników i przekaźników

Wgłębienie Mini bezpiecznik Opis
F31 7,5 A Brązowy Klimatyzacja;

Gniazdo zasilania.

F33 20 A żółty Elektrycznie sterowane okno z przodu (po stronie pasażera)
F34 20 A żółty Elektryczna szyba z przodu (po stronie kierowcy)
F36 15 A niebieski Dostawa systemu Uconnect;

Klimatyzacja;

Port USB;

Tylne boczne oświetlenie sufitowe w przypadku otwartego dachu;

Port EOBD.

F37 10 A czerwony Ostrzeżenie o kolizji z przodu systemu Plus;

napęd na wszystkie koła (AWD);

IPC;

Przełączniki centralnego stosu;

Przełącznik pedału hamulca (NC).

F38 20 A żółty Centralny zamek
F42 7,5 A Brązowy BSM – Moduł sterowania hamulcami;

EPS – elektryczne wspomaganie kierownicy.

F43 20 A żółty Dwukierunkowa myjka pompy
F47 20 A żółty Elektrycznie sterowane tylne okno (po stronie kierowcy)
F48 20 A żółty Elektrycznie sterowane tylne okno (po stronie pasażera)
F49 7,5 A Brązowy Zasilanie ParkSense;

Światła punktowe przednia kopuła;

wewnętrzne lustro elektrochromatyczne;

podgrzewane przednie siedzenia;

SGW,

Silnik szyberdachu.

F50 7,5 A Brązowy Poduszka powietrzna zasilania
F51 7,5 A Brązowy sprężarka klimatyzacji;

Automatyczna skrzynia biegów tablica;

Tylna kamera;

Klimatyzacja;

LDW – ostrzeżenie o opuszczeniu pasa;

ASS – pomocniczy przełącznik stosu;

DSU – moduł wyboru napędu;

Przełącznik biegu wstecznego;

Odszranianie lusterek bocznych i tylnej szyby.

F53 7,5 A Brązowy Dostawa IPC;

Urządzenie startowe;

System Keyless Enter-N-Go;

Przełącznik pedału hamulca (NA);

EPB – elektryczny hamulec postojowy.

Skrzynka bezpieczników w bagażniku

Aby uzyskać dostęp do bezpieczników, zdejmij drzwiczki dostępu z lewego tylnego panelu tylnej przestrzeni ładunkowej. Naciśnij lewą stronę drzwiczek dostępu, aby zdjąć i zdjąć z zawiasów.

Fiat 500X (2021) - schematy bezpieczników i przekaźników

Wgłębienie Mini bezpiecznik Opis
F2 20 A żółty System nagłośnieniowy
F3 20 A żółty Elektryczny szyberdach
F5 30 A zielony Fotel elektryczny (po stronie kierowcy)
F6 7,5 A Brązowy Fotel elektryczny (po stronie kierowcy) Regulacja odcinka lędźwiowego
F8 20 A żółty Ogrzewanie przednich siedzeń
