Fiat Doblo I (2000-2006) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Doblo I z lat: 2000, 2001, 2002, 2003, 2004, 2005, 2006. Fiat Doblo I, produkowany w latach 2000-2006, to kompaktowy van, który zdobył sobie popularność dzięki swojej funkcjonalności, pojemności przestrzeni ładunkowej i komfortowemu wnętrzu. Jest to model, który znalazł zastosowanie zarówno w […]

05/15/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Doblo I z lat: 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Fiat Doblo I, produkowany w latach 2000-2006, to kompaktowy van, który zdobył sobie popularność dzięki swojej funkcjonalności, pojemności przestrzeni ładunkowej i komfortowemu wnętrzu. Jest to model, który znalazł zastosowanie zarówno w celach rodzinnych, jak i w biznesie, zapewniając wszechstronne możliwości transportowe.

Wygląd zewnętrzny Fiata Doblo I charakteryzuje się praktycznym i funkcjonalnym designem. Mimo swojego kompaktowego rozmiaru, oferuje on wystarczającą przestrzeń dla pasażerów i ładunku. Duże drzwi boczne ułatwiają dostęp do wnętrza, a kształt nadwozia zapewnia dobrą widoczność i manewrowanie w mieście.

Wnętrze Fiata Doblo I zostało zaprojektowane z myślą o wygodzie i praktyczności. Kabina jest przestronna i oferuje wygodne siedzenia zarówno dla kierowcy, jak i pasażerów. Przemyślane rozwiązania, takie jak liczne schowki i praktyczne uchwyty, umożliwiają organizację przestrzeni i przechowywanie drobnych przedmiotów.

Pod względem mechanicznym, Fiat Doblo I oferuje różne jednostki napędowe, w tym benzynowe i dieselowe silniki. Moc i osiągi tych silników są odpowiednie do codziennej jazdy w mieście i poza nim. Wersje z silnikami wysokoprężnymi są cenione za ekonomiczne zużycie paliwa i długą żywotność.

Pojemność przestrzeni ładunkowej Fiata Doblo I jest jednym z jego największych atutów. Mimo swoich kompaktowych rozmiarów, pojazd oferuje dużą przestrzeń dla przewozu towarów o różnych rozmiarach i kształtach. Dodatkowo, liczne opcje konfiguracyjne i łatwa dostępność do przestrzeni ładunkowej ułatwiają załadunek i rozładunek.

Zobacz także:  Fiat Palio (1997-2000) - schematy bezpieczników i przekaźników

Jeśli chodzi o bezpieczeństwo, Fiat Doblo I został wyposażony w podstawowe systemy wspomagające, takie jak ABS i poduszki powietrzne. Chociaż nie oferuje takich zaawansowanych funkcji jak nowsze modele, nadal zapewnia podstawową ochronę dla kierowcy i pasażerów.

Opinie na temat Fiata Doblo I są zazwyczaj pozytywne. Użytkownicy doceniają go za przestronność, funkcjonalność, ekonomiczne zużycie paliwa i niskie koszty utrzymania.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Panel bezpieczników tablicy rozdzielczej

Fiat Doblo I (2000-2006) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1
2 20 Prawe przednie okno elektryczne
3 7,5 Nagłośnienie, telefon komórkowy, oświetlenie deski rozdzielczej, lusterka elektryczne, przyczepa, oświetlenie sterowania podgrzewanymi siedzeniami (+15 usług), przekaźnik wyciszania brzęczyka pasa bezpieczeństwa
4
5 10 Światło mijania z lewej strony, regulacja świateł przednich
6
7
8 10 Światła hamowania, tablica rozdzielcza i światła ostrzegawcze (zasilany wyłącznik zapłonu), dodatkowe światło hamowania (trzecie światło stopu)
9 10 Bagażnik, oświetlenie sufitowe, sterownik ABS (zasilany stacyjką)
10 10 Światło mijania z prawej strony
11 15 Podgrzewane siedzenia
12 20 Lewe przednie okno elektryczne
13 15 System oświetlenia
14 7,5 Poduszka powietrzna
15 7,5 Oświetlenie deski rozdzielczej, oświetlenie tablicy rejestracyjnej
16 15 Wycieraczka tylnej szyby
17 7,5 Podgrzewane lusterka wsteczne
18 30 Wycieraczka szyby przedniej, pompa spryskiwacza szyby przedniej-tylnej
19 30 Podgrzewana tylna szyba
20 20 Zapalniczka, dodatkowe gniazdo zasilania
21 15 System subwoofera
22 10 Nagłośnienie, telefon komórkowy, gniazdo diagnostyczne (+ 30 usług)
23 20 System zamykania drzwi
24 10 Kierunkowskazy, światła awaryjne, tablica przyrządów i światła ostrzegawcze (zasilanie bateryjne)
25 7,5 Przekaźnik układu pompy, przekaźnik układu wentylatora nagrzewnicy kabiny pasażerskiej, ręczne sterowanie klimatyzacją, światło cofania
Przekaźniki
R1 Przekaźnik reflektorów
R2 Podgrzewany przekaźnik lusterek wstecznych
R3 Podgrzewany przekaźnik tylnej szyby
R4 Przekaźnik świateł mijania
Zobacz także:  Fiat Ducato III (2015-2019) - schematy bezpieczników i przekaźników

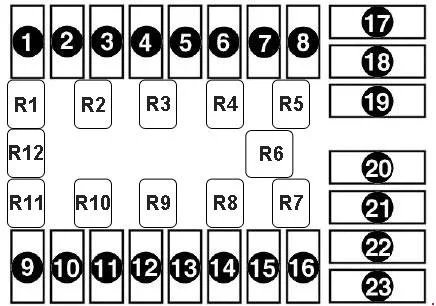

Skrzynka bezpieczników w komorze silnika

Fiat Doblo I (2000-2006) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 20 Grzałka filtra paliwa
2
3 15 Obciążenia wtórne układu sterowania silnika, elektrozawór recyrkulacji spalin, sterownik świec żarowych, generator obrotomierza, sondy lambda (czujniki tlenu)
4 20 Cewki zapłonowe, wtryskiwacze, pompa paliwa
5 10 Jednostka sterująca silnika (moc)
6 15 Pompa paliwowa
7
8 7,5 Przekaźnik układu chłodzenia silnika, sterownik silnika (+akumulator)
9
10 15 Przednie światła przeciwmgielne
11 7,5 Sterownik silnika (zasilany wyłącznik zapłonu), przekaźnik układu chłodzenia silnika
12 7,5 Ręczna sprężarka klimatyzacji
13 15 Klakson
14 10 Lewa wiązka główna
15 30 Wentylator kabiny pasażerskiej
16 10 Prawe światło drogowe
17 40 Zasilanie jednostki sterującej deski rozdzielczej: funkcje opcjonalne
18 70 Zasilanie jednostki sterującej deski rozdzielczej: funkcje standardowe
19 30 Jednobiegowy wentylator chłodnicy,

Pierwsza prędkość wentylatora chłodnicy (wersje z ręczną klimatyzacją)

40 Pierwsza prędkość wentylatora chłodnicy (wersje 1,3 -1,9 Multijet)
20 60 Druga prędkość wentylatora chłodnicy (wersje 1,4 – 1,6 z ręczną klimatyzacją)
40 Druga prędkość wentylatora chłodnicy (wersje 1,3 -1,9 Multijet)
21 30 Moc ABS (zawór)
22 40 Moc ABS (pompa)
23 20 Stacyjka
Przekaźnik
R1 Przekaźnik sterujący silnika
R2
R3 Przekaźnik sterujący silnika
R4 Przekaźnik pompy paliwa
R5 Przekaźnik wentylatora chłodzącego
R6 Przekaźnik wentylatora chłodzącego
R7 Przekaźnik świateł drogowych
R8 Przekaźnik dmuchawy
R9 Przekaźnik klaksonowy
R10 Przekaźnik świateł przeciwmgielnych
R11
R12 Przekaźnik klimatyzacji
