Skrzynka bezpieczników w komorze silnika

Panel bezpieczników w komorze silnika jest częścią modułu kontroli nadwozia (BCM), znajdującego się po lewej stronie komory silnika.

Fiat 500X (2020) - schematy bezpieczników i przekaźników

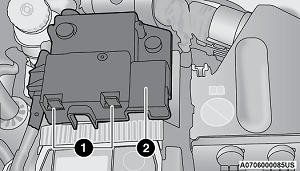

Lokalizacja panelu bezpieczników i pokrywy

1 — Śruba montażowa
2 — Osłona bezpiecznika

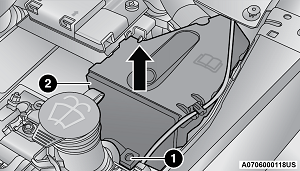

Zdejmowanie osłony bezpiecznika i śruby blokującej

Postępować w następujący sposób:

  1. Powoli przekręć śrubę w kierunku przeciwnym do ruchu wskazówek zegara.
  2. Powoli odkręć śrubę.
  3. Zdejmij pokrywę bezpiecznika, przesuwając ją do góry.

Montaż osłony bezpiecznika i śruba blokująca

Postępować w następujący sposób:

  1. Prawidłowo przymocuj pokrywę bezpiecznika do skrzynki, przesuń całkowicie od góry do dołu.
  2. Całkowicie dociśnij śrubę za pomocą dołączonego specjalnego śrubokręta.
  3. Powoli przekręć śrubę zgodnie z ruchem wskazówek zegara.
  4. Odkręć śrubę.

Fiat 500X (2020) - schematy bezpieczników i przekaźników

Lokalizacja pokrywy bezpiecznika baterii

1 — Zaczepy osłony bezpieczników
2 — Osłona bezpiecznika

Fiat 500X (2020) - schematy bezpieczników i przekaźników

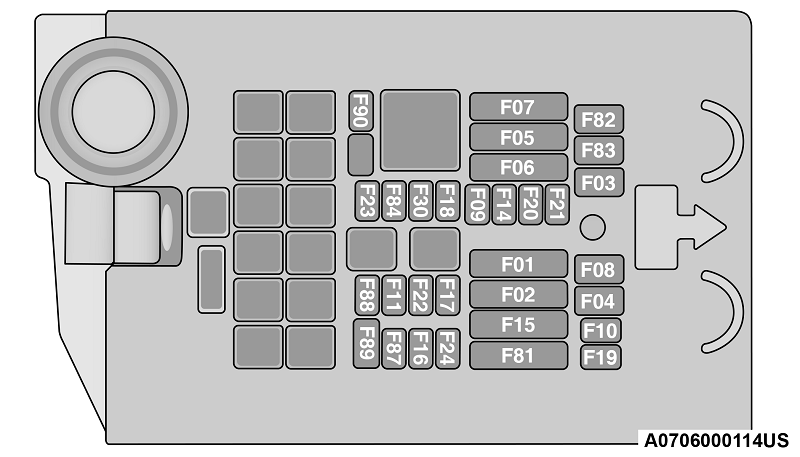

Wgłębienie Maksymalny bezpiecznik Bezpiecznik kartuszowy Mini bezpiecznik Opis
F01 70 Amp Tan Komputer korpusu modułu
F02 60 Amp niebieski Moduł Body Computer, tylne jednostki dystrybucji
F03 20 A niebieski Sterownik zasilacza Body Computer
F04 30 Amp Różowy Moduł elektroniczny sterowania hamulcami
F05 70 Amp Tan Elektryczne wspomaganie kierownicy
F06 70 Amp Tan Wentylator chłodzący silnik
F08 30 Amp Różowy Automatyczna skrzynia biegów, GSM
F09 5 A Tan Silnik modułu sterującego
F10 10 A czerwony klakson
F11 5 A Tan Dostarcz obciążenia wtórne
F14 15 A niebieski Moc pompy „Po uruchomieniu” Zasilanie AGS
F15 40 A pomarańczowy Pompa modułu sterującego hamulcami
F 16 5 A Tan Moc modułu sterującego silnika, automatyczna skrzynia biegów
F17 30 A zielony Silnik modułu sterowania mocą
F18 30 A zielony Moc napędu na wszystkie koła
F19 7,5 A Brązowy Sprężarka klimatyzacji
F20 5 A Tan Elektroniczny napęd na cztery koła
F21 15 A niebieski Pompa paliwowa
F22 10 A czerwony Dostarcz podstawowe obciążenia
F23 20 A żółty (zainstalowany przez klienta) Gniazdo zasilania (zasilanie bateryjne)
F24 15 A niebieski Automatyczna skrzynia biegów z zasilaniem jednostki elektronicznej
F30 30 A zielony Podgrzewana szyba przednia — jeśli jest na wyposażeniu
F83 40 A zielony Wentylator klimatyzacji
F84 20 A żółty Gniazdo zasilania (zasilany zapłonem)
F87 5 A Tan Automatyczna skrzynia biegów wybieraka biegów
F88 7,5 A Brązowy Podgrzewane lusterka zewnętrzne
F89 30 Amp Różowy Ogrzewane tylne okno
F90 5 A Tan Czujnik IBS (stan naładowania akumulatora)

Bezpieczniki komputera pokładowego (CENTRUM BEZPIECZNIKÓW BODY COMPUTER)

Zobacz także:  Fiat 500 (2010-2014) - schematy bezpieczników i przekaźników

Sterownik znajduje się po lewej stronie kolumny kierownicy w dolnej części tablicy rozdzielczej.

W celu wymiany bezpiecznika skontaktuj się z autoryzowanym sprzedawcą.

Fiat 500X (2020) - schematy bezpieczników i przekaźników

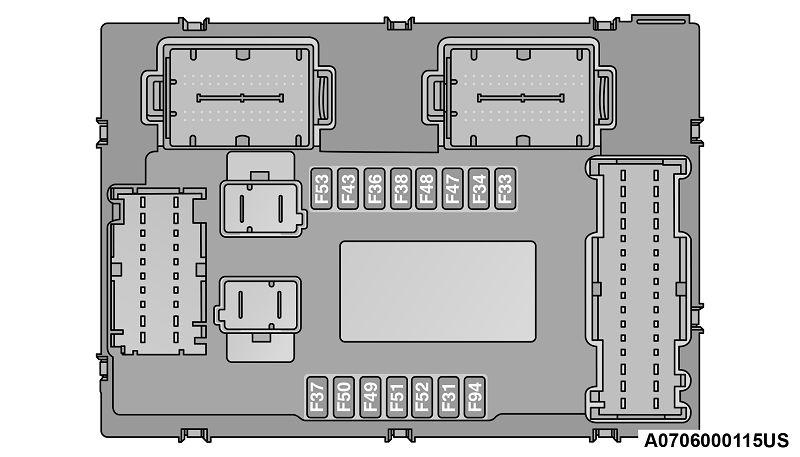

Wgłębienie Mini bezpiecznik Opis
F31 7,5 A Brązowy Wentylator Klimatyzacja, Gniazdo zasilania
F33 20 A żółty Elektrycznie sterowane okno z przodu (po stronie pasażera)
F34 20 A żółty Elektryczna szyba z przodu (po stronie kierowcy)
F36 15 A niebieski Zasilanie systemu Uconnect, klimatyzacja, port USB, tylne boczne oświetlenie sufitowe w przypadku otwartego dachu, port EOBD
F37 10 A czerwony System Power Forward Collision Warning Plus, napęd na wszystkie koła (AWD), IPC, przełączniki centralnego stosu, przełącznik pedału hamulca (NC)
F38 20 A żółty Centralny zamek
F42 7,5 A Brązowy BSM – Moduł sterowania hamulcami, EPS – Elektryczne wspomaganie kierownicy
F43 20 A żółty Dwukierunkowa myjka pompy
F47 20 A żółty Elektrycznie sterowane tylne okno (po stronie kierowcy)
F48 20 A żółty Elektrycznie sterowane tylne okno (po stronie pasażera)
F49 7,5 A Brązowy Dostawa ParkSense, światła punktowe przednia kopuła, wewnętrzne lusterko elektryczne, podgrzewane przednie fotele, SGW, silnik szyberdachu.
F50 7,5 A Brązowy Poduszka powietrzna zasilania
F51 7,5 A Brązowy Sprężarka klimatyzacji, automatyczna skrzynia biegów z płytką, kamera tylna, klimatyzacja, LDW – ostrzeżenie o zjechaniu z pasa ruchu, ASS – przełącznik pomocniczy stosu, DSU – moduł selektora kierunku jazdy, przełącznik biegu wstecznego, lusterka boczne i odszranianie tylnej szyby
F53 7,5 A Brązowy Zasilanie IPC/urządzenie rozruchowe/system Keyless Enter-N-Go, przełącznik pedału hamulca (NA), EPB – elektryczny hamulec postojowy

Skrzynka bezpieczników w bagażniku

Zobacz także:  Fiat 500X (2023) - schematy bezpieczników i przekaźników

Aby uzyskać dostęp do bezpieczników, zdejmij drzwiczki dostępu z lewego tylnego panelu tylnej przestrzeni ładunkowej. Naciśnij lewą stronę drzwiczek dostępu, aby zdjąć i zdjąć z zawiasów.

Fiat 500X (2020) - schematy bezpieczników i przekaźników

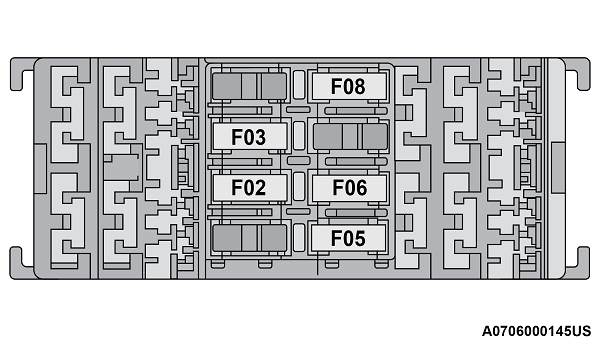

Wgłębienie Mini bezpiecznik Opis
F2 20 A żółty System nagłośnieniowy
F3 20 A żółty Elektryczny szyberdach
F5 30 A zielony Fotel elektryczny (po stronie kierowcy)
F6 7,5 A Brązowy Fotel elektryczny (po stronie kierowcy) Regulacja odcinka lędźwiowego
F8 20 A żółty Ogrzewanie przednich siedzeń
