Fiat 124 Spider (2017-2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata 124 Spider z lat: 2017, 2018, 2019. Fiat 124 Spider (2017-2019) to kontynuacja kompaktowego roadstera, który wciąż czerpie inspirację z klasycznych włoskich samochodów sportowych. Ten model utrzymuje swój charakterystyczny wygląd i zapewnia emocjonujące doznania z jazdy. Zewnętrzny wygląd Fiata 124 Spider jest […]

05/15/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata 124 Spider z lat: 2017, 2018, 2019.

Fiat 124 Spider (2017-2019) to kontynuacja kompaktowego roadstera, który wciąż czerpie inspirację z klasycznych włoskich samochodów sportowych. Ten model utrzymuje swój charakterystyczny wygląd i zapewnia emocjonujące doznania z jazdy.

Zewnętrzny wygląd Fiata 124 Spider jest elegancki i dynamiczny. Zachowuje wiele cech stylistycznych poprzedniej generacji, z nawiązaniami do historycznego modelu 124 Spider. Smukłe proporcje, opływowe linie nadwozia i wyraźne przetłoczenia podkreślają sportowy charakter samochodu.

Wnętrze Fiata 124 Spider jest przestronne, ergonomiczne i zaprojektowane z dbałością o szczegóły. Wykorzystuje wysokiej jakości materiały i staranne wykończenie, aby stworzyć elegancką atmosferę. Fotele są wygodne, a kokpit jest prosty i intuicyjny w obsłudze. Choć przestrzeń jest ograniczona, jest to typowe dla roadsterów i wpływa na atmosferę i intymność podczas jazdy.

Fiat 124 Spider (2017-2019) oferuje różne wersje silnikowe, w tym turbodoładowane jednostki benzynowe, które zapewniają dynamiczną jazdę. Mocne przyspieszenie i precyzyjne prowadzenie sprawiają, że jazda tym modelem jest przyjemna i ekscytująca. Układ kierowniczy i zawieszenie są dobrze wyważone, co przekłada się na dobrą kontrolę nad samochodem.

Zobacz także:  Fiat Tipo II (2015-2023) - schematy bezpieczników i przekaźników

W zakresie bezpieczeństwa, Fiat 124 Spider wyposażony jest w systemy i technologie, takie jak system kontroli trakcji, system stabilizacji toru jazdy oraz czujniki parkowania. Ważne jest również, że ten model uzyskał pozytywne wyniki w testach zderzeniowych, co przyczynia się do zwiększenia bezpieczeństwa kierowcy i pasażerów.

Podsumowując, Fiat 124 Spider (2017-2019) to atrakcyjny roadster o stylowym wyglądzie i dynamicznych osiągach. Zapewnia przyjemne doznania z jazdy i nawiązuje do tradycji włoskich samochodów sportowych. Z solidnymi osiągami, dobrze wykonanym wnętrzem i przyjemną dynamiką, ten model stanowi interesującą opcję dla miłośników sportowych samochodów i jazdy na otwartym powietrzu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

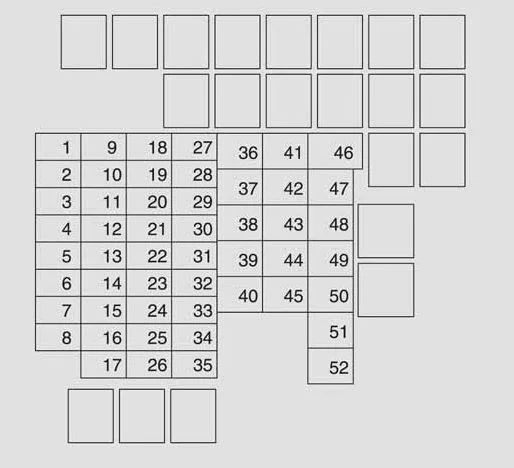

Komora silnika

Fiat 124 Spider (2017-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F01 5 A Układy sterowania silnikiem
F02 5 A Układy sterowania silnikiem
F03 7,5 A Klakson
F04 15A Do ochrony różnych obwodów
F05 7,5 A Układ sterowania silnikiem
F06
F07 15A Światło górne
F08
F09 15A System nagłośnienia
F10 10 A Klaster instrumentów
F11 7,5 A Poduszka powietrzna
F12
F13 7,5 A System nagłośnienia
F14 20 A Układ sterowania silnikiem
F15 10 A Układ sterowania silnikiem
F 16 15A Układ sterowania silnikiem
F17 25 A System nagłośnienia
F18 7,5 A Klimatyzator
F19 20 A System sterowania skrzynią biegów (jeśli jest w wyposażeniu)
F20 15A Układ sterowania skrzynią biegów (jeśli jest w wyposażeniu)
F21 25 A Elektryczne zamki do drzwi
F22 20 A Reflektor (prawa strona)
F23 7,5 A Układ sterowania silnikiem
F24 20 A Tylne światła/oświetlenie tablicy rejestracyjnej/światła pozycyjne
F25
F26 25 A Światło górne
F27 15A Światła przeciwmgielne
F28 20 A Spryskiwacz reflektorów (jeśli — jest na wyposażeniu)
F29 10 A Światła stopu/tylne światło przeciwmgielne (jeśli jest w wyposażeniu)
F30 15A Klakson
F31 20 A Reflektor (lewy)
F32 30 A Układ ABS/DSC
F33 15A Światła awaryjne/światła kierunkowskazów
F34 15A System paliwowy
F35 5 A Układ sterowania silnikiem
F36 20 A Wycieraczki
F37 50 A Do ochrony różnych obwodów
F38
F39
F40 50 A Układ ABS/DSC
F41 20 A Układ sterowania silnikiem
F42
F43
F44 40 A Wentylator chłodzący
F45 40 A Układ sterowania silnikiem
F46 60 A Układ wspomagania kierownicy
F47 30 A Odmgławiacz tylnej szyby
F48 30 A Do ochrony różnych obwodów
F49
F50 40 A Klimatyzator
F51
F52
Zobacz także:  Fiat 500X (2021) - schematy bezpieczników i przekaźników



Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie samochodu w pobliżu drzwi, pod osłoną.

Fiat 124 Spider (2017-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F01 30 A
F02 30 A
F03
F04
F05 15A Gniazda akcesoriów
F06
F07 7,5 A Wskaźnik zmiany biegów automatycznej — jeśli jest na wyposażeniu
F08 7,5 A Sterowanie lusterkami
F09 30 A
F10 30 A
F11 15A Spryskiwacz przedniej szyby
F12 30 A Zasilanie okien
F13
F14 15A
F15 20 A Podgrzewane siedzenia — jeśli są w wyposażeniu
F 16 7,5 A
