W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiat Tipo II z lat: 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023.
Fiat Tipo II, który był produkowany w latach 2015-2023, to kompaktowy samochód osobowy oferowany w różnych wersjach nadwozia, takich jak sedan, kombi i hatchback. Model ten został zaprojektowany z myślą o przestronności, komforcie i praktyczności, oferując jednocześnie atrakcyjną cenę.
Fiat Tipo II wyróżniał się nowoczesnym designem, który był zarówno elegancki, jak i dynamiczny. Charakteryzował się płynnymi liniami, dobrze zarysowanymi proporcjami i wyrazistymi detalami. Wnętrze samochodu było starannie zaprojektowane, oferując odpowiednią ilość miejsca zarówno dla kierowcy, jak i pasażerów.
Dostępne warianty silnikowe Fiata Tipo II obejmowały zarówno jednostki benzynowe, jak i wysokoprężne, które zapewniały zarówno oszczędność paliwa, jak i wystarczającą moc. Samochód oferował również różne opcje skrzyni biegów, w tym manualne i automatyczne, aby dostosować się do preferencji i stylu jazdy.
Wnętrze Fiata Tipo II było ergonomiczne i funkcjonalne, zapewniając wygodne warunki podróżowania. Samochód oferował wiele praktycznych rozwiązań, takich jak pojemne schowki, liczne miejsca do przechowywania i regulowane fotele, aby zapewnić maksymalny komfort dla kierowcy i pasażerów.
Pod względem bezpieczeństwa, Fiat Tipo II był wyposażony w zaawansowane systemy i technologie, takie jak system kontroli stabilności, system monitorowania ciśnienia w oponach, system wspomagający hamowanie i wiele innych. Dzięki temu samochód zapewniał pewność i ochronę podczas jazdy.
Fiat Tipo II cieszył się również dobrą opinią pod względem eksploatacji i niezawodności. Regularne przeglądy i konserwacja pozwalały utrzymać samochód w dobrym stanie technicznym, a szeroka sieć serwisowa Fiata ułatwiała dostęp do części zamiennych i serwisu.
Podsumowując, Fiat Tipo II był kompaktowym samochodem osobowym, który oferował przestronność, komfort, praktyczność i atrakcyjną cenę. Odpowiednie warianty silnikowe, różne opcje nadwozia i funkcjonalne wnętrze czyniły go atrakcyjnym wyborem dla osób poszukujących praktycznego i ekonomicznego samochodu. Fiat Tipo II był popularny zarówno wśród rodzin, jak i osób poszukujących samochodu do użytku miejskiego czy dłuższych podróży.

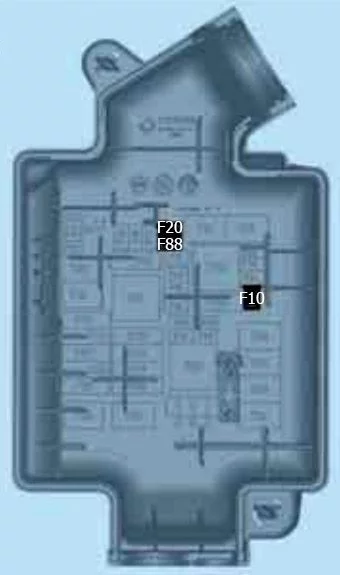

Komora silnika
Skrzynka bezpieczników znajduje się z boku akumulatora.
Numer identyfikujący element elektryczny odpowiadający każdemu bezpiecznikowi jest pokazany na pokrywie.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F10 | 15 | Klakson dwutonowy |
| F85 | 10 | Regulacja lędźwiowa fotela kierowcy |
| F88 | 7,5 | Ogrzewanie lusterek |
| F20 | 30 | Podgrzewana tylna szyba |
Deska rozdzielcza
Wersja z kierownicą po lewej stronie:
Skrzynka bezpieczników znajduje się po lewej stronie kolumny kierownicy.
Wersja z kierownicą po prawej stronie:
Skrzynka bezpieczników znajduje się po lewej stronie za schowkiem na rękawiczki.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F47 | 25 | Elektrycznie sterowana szyba przednia (po stronie kierowcy) |
| F48 | 25 | Elektrycznie sterowana szyba przednia (strona pasażera) |
| F36 | 15 | Zasilanie systemu Uconnect™, systemu klimatyzacji, systemu EOBD, portu USB/AUX, elementów sterujących na kierownicy. |
| F38 | 20 | Urządzenie Dead Lock (odblokowanie drzwi po stronie kierowcy dla wersji/rynków, gdzie przewidziano)/odblokowanie drzwi/centralny zamek/elektryczne odblokowanie tylnej klapy |
| F43 | 20 | Pompka spryskiwacza szyby przedniej |
| F33 | 25 | Elektryczna szyba tylna lewa |
| F34 | 25 | Elektryczna szyba tylna prawa |
Pod deską rozdzielczą
Jednostka sterująca znajduje się po lewej stronie pod deską rozdzielczą.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 7,5 | Odblokowanie drzwi przednich (po stronie kierowcy) |
| 2 | 7,5 | Odblokowanie drzwi wejściowych (strona pasażera) |
| 3 | 7,5 | Odblokowanie tylnych drzwi (lewe) |
| 4 | 7,5 | Odblokowanie tylnych drzwi (prawe) |

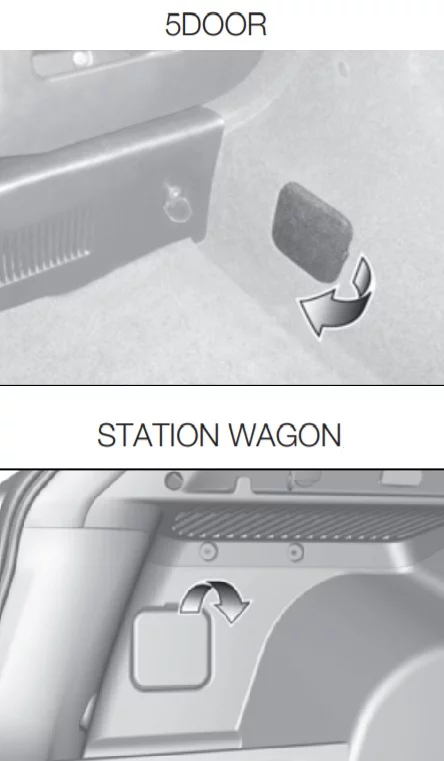

Skrzynka bezpieczników w bagażniku
5-drzwiowy / kombi:
Otwórz tylną klapę/tylną klapę, a następnie przesuń część pokrywy wewnętrznej i uzyskaj dostęp do bezpieczników w skrzynce bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F97 | 15 | Tylne gniazdo 12 V |
| F99 | 10 | Ogrzewanie przedniego fotela kierowcy |
| F92 | 10 | Podgrzewacz przedniego siedzenia po stronie pasażera |
| F90 | 10 | Regulacja odcinka lędźwiowego przedniego fotela kierowcy |
