Fiat 500e (2021-2023) – schematy bezpieczników i przekaźników

Rocznik 2021-2023
Zaktualizowano 15.05.2023
Fiat 500e (2021-2023) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata 500e z lat: 2021, 2022, 2023.

Fiat 500e (2021-2023) to elektryczna wersja popularnego modelu Fiat 500. Ten mały samochód elektryczny oferuje przyjazne dla środowiska rozwiązanie, łącząc klasyczny design Fiata 500 z nowoczesną technologią napędu elektrycznego.

Pod względem designu, Fiat 500e zachowuje charakterystyczne, zaokrąglone linie i uroczy wygląd oryginalnego modelu 500. Jest kompaktowy, zwraca uwagę swoim urokiem i jest idealny do miejskiej jazdy. Wyposażony jest w nowoczesne reflektory LED, a także w kilka unikalnych elementów stylizacyjnych, które wyróżniają go jako model elektryczny.

Fiat 500e jest zasilany czysto elektrycznym silnikiem, co oznacza, że nie emituje spalin i jest cichy w eksploatacji. Zasięg tego modelu wynosi około 180-200 kilometrów na jednym ładowaniu, co jest odpowiednie do codziennych dojazdów w mieście. Samochód jest ładowany za pomocą kabla podłączonego do gniazdka lub na specjalnych stacjach ładowania, które zapewniają szybsze ładowanie.

Wnętrze Fiat 500e jest przestronne i ergonomiczne. Oferuje miejsce dla czterech pasażerów i przyzwoitą ilość bagażu, jak na samochód tej wielkości. Wykończenie wnętrza jest staranne, a użyte materiały są wysokiej jakości. Samochód oferuje również nowoczesne funkcje, takie jak system multimedialny z ekranem dotykowym, system nawigacji, klimatyzację automatyczną i wiele innych.

Pod względem bezpieczeństwa, Fiat 500e jest wyposażony w poduszki powietrzne, systemy ABS, ESP i inne standardowe systemy bezpieczeństwa. W zależności od wersji i opcji wyposażenia, mogą być również dostępne dodatkowe funkcje, takie jak asystent parkowania czy systemy monitorowania martwego pola.

Fiat 500e cieszy się rosnącą popularnością wśród osób poszukujących ekologicznych alternatyw dla tradycyjnych samochodów spalinowych. Jego zaletami są niskie koszty eksploatacji, cicha praca, łatwość obsługi i komfortowe wnętrze. Dodatkowo, Fiat 500e posiada atrakcyjny design, który przyciąga uwagę i nadaje mu charakterystyczny wygląd.

Podsumowując, Fiat 500e (2021-2023) to elektryczna wersja popularnego modelu Fiat 500, oferująca przyjazną dla środowiska jazdę, atrakcyjny design i nowoczesne funkcje.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

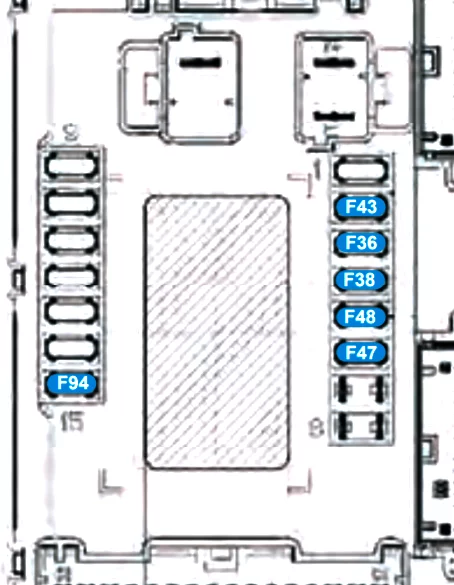

Przedział pasażerski

Jednostka sterująca znajduje się po lewej stronie deski rozdzielczej na dole. Aby uzyskać dostęp do skrzynki bezpieczników, zdejmij panel deski rozdzielczej.

Fiat 500e (2021-2023) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
F36 Zasilanie klimatyzacji, Smart Audio, gniazdo danych USB, ekran Uconnect, sterowanie elektrycznym hamulcem postojowym, gniazdo EOBD 15A
F38 odblokowanie bramy 20 A
F43 pompa spryskiwacza przedniej szyby 20 A
F47 Elektrycznie sterowana szyba przednia (po stronie kierowcy) 20 A
F48 Elektrycznie sterowana szyba przednia (strona pasażera) 20 A
F94 Gniazdo 12V 15A

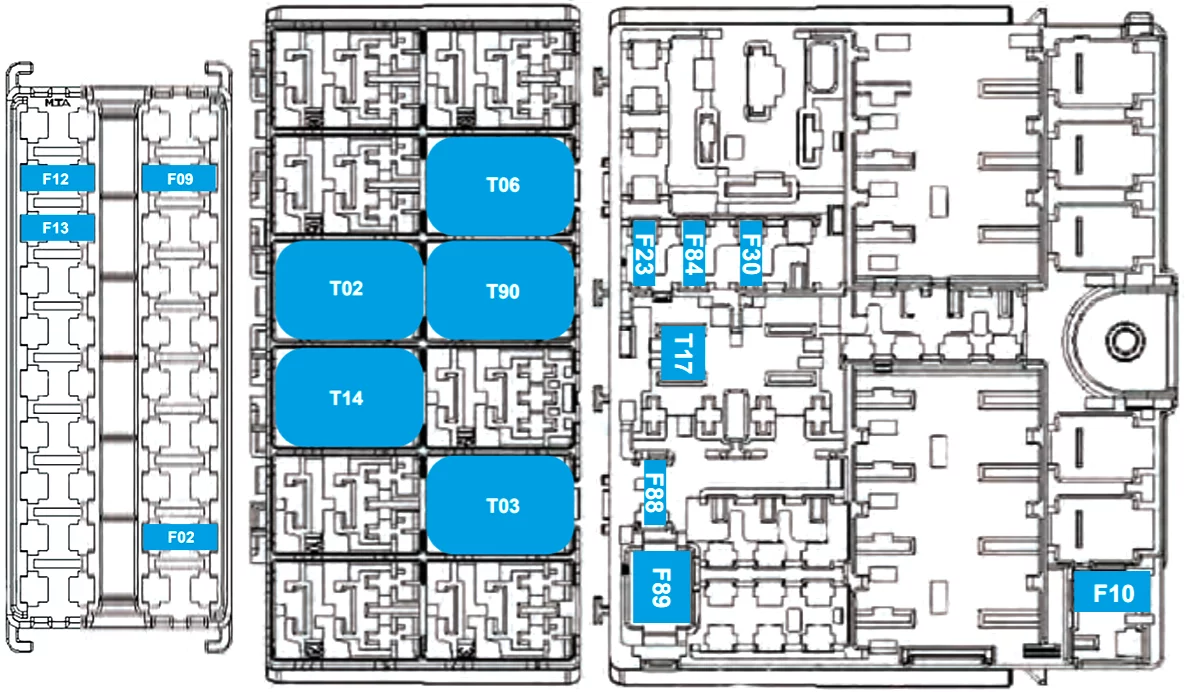

Komora silnika

Skrzynka bezpieczników znajduje się za przetwornicą DC/DC.

Fiat 500e (2021-2023) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
F02 Zamek elektryczny po stronie kierowcy 10 A
F09 Elektryczny zamek drzwi po stronie pasażera 10 A
F12 Wzmacniacz systemu audio (jeśli jest) 20 A
F13 Elektryczne przesuwanie dachu (jeśli występuje) 20 A
F10 Ostrzeżenie akustyczne 10 A
F23 Podgrzewane siedzenia (jeśli są) 20 A
F30 Podgrzewana szyba przednia (jeśli występuje) 20 A
F84 Gniazdo 12V w bagażniku 20 A
F88 Ogrzewanie lusterek zewnętrznych (jeśli występuje) 7,5A
F89 Podgrzewana tylna szyba 20 A
PRZEKAŹNIK
T02 Podgrzewane siedzenia (jeśli są) 30A
T03 Ostrzeżenie akustyczne 20 A
T06 Podgrzewane siedzenia (jeśli są) 30A
T14 Gniazdo 12V w bagażniku 20 A
T17 Odszranianie lusterek zewnętrznych/podgrzewana szyba tylna 30A
T90 Podgrzewana szyba przednia (jeśli występuje) 30A

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
