Fiat Tempra i Marengo (1990-1996) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Tempra i Marengo z lat: 1990, 1991, 1992, 1993, 1994, 1995, 1996. Fiat Tempra i Marengo (1990-1996) to dwa modele samochodów wprowadzone na rynek przez włoskiego producenta Fiata. Oba modele były dostępne w różnych wersjach nadwozia, oferując praktyczność, komfort i niektóre zaawansowane […]

05/15/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Tempra i Marengo z lat: 1990, 1991, 1992, 1993, 1994, 1995, 1996.

Fiat Tempra i Marengo (1990-1996) to dwa modele samochodów wprowadzone na rynek przez włoskiego producenta Fiata. Oba modele były dostępne w różnych wersjach nadwozia, oferując praktyczność, komfort i niektóre zaawansowane funkcje techniczne.

Fiat Tempra był średniej wielkości sedanem, który zastąpił poprzedniego Fiata Regent. Miał nowoczesny wygląd z charakterystycznym przodem i płynnymi liniami nadwozia. Wnętrze było przestronne i dobrze zaprojektowane, oferujące wygodne siedzenia i odpowiednią ilość miejsca dla pasażerów i bagażu. Tempra był wyposażony w różne silniki benzynowe i dieselowe, zapewniające zrównoważone osiągi i ekonomiczność.

Fiat Marengo był wersją kombi opartą na Tempra. Zapewniał jeszcze większą przestrzeń ładunkową, dzięki czemu był praktycznym wyborem dla rodzin i osób potrzebujących większej przestrzeni bagażowej. Marengo zachował stylizację przedniej części nadwozia Tempra, ale miał wydłużony tył i większą objętość bagażową.

Oba modele, Tempra i Marengo, oferowały pewne zaawansowane funkcje techniczne jak na swoje czasy. Były wyposażone w układy kierownicze z wspomaganiem, systemy ABS i poduszki powietrzne (w niektórych wersjach). Oferowały także pewne opcje wyposażenia, takie jak klimatyzacja, system audio i elektryczne sterowanie oknami.

Podsumowując, Fiat Tempra i Marengo (1990-1996) były solidnymi modelami, oferującymi praktyczność, komfort i pewne zaawansowane funkcje techniczne. Oba modele miały atrakcyjny wygląd i odpowiednie osiągi, a także zapewniały przestronne wnętrze i dużą przestrzeń bagażową w przypadku Marengo. Były popularne w swoim segmencie i stanowiły dobre rozwiązanie dla osób poszukujących ekonomicznego i funkcjonalnego samochodu rodzinnego.

Zobacz także:  Fiat Scudo (1995-2007) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

Typ 1

Fiat Tempra i Marengo (1990-1996) - schematy bezpieczników i przekaźników

Przyporządkowanie bezpieczników:

  • Bezpiecznik 1 – Tablica przyrządów, Pompa spryskiwacza, Światło(a) cofania – 10,0 A
  • Bezpiecznik 2 – Prawe światło postojowe, Lewe światło tylne, Prawe oświetlenie tablicy rejestracyjnej, Tablica przyrządów, Lewe światło przyczepy – 10,0 A
  • Bezpiecznik 3 – Lewe światło(a) postojowe, Prawe światło tylne, Lewe oświetlenie tablicy rejestracyjnej, Prawe światło przyczepy, Tablica rozdzielcza – 10,0 A
  • Bezpiecznik 4 – Zapalniczka, Sygnał dźwiękowy, Światła hamowania – 10,0 A
  • Bezpiecznik 5 -Centralny zamek – 20,0 A
  • Bezpiecznik 6 – Zegar, Światła wewnętrzne Tablica rozdzielcza – 7,5 A
  • Bezpiecznik 7 – Ogrzewanie tylnej szyby i lusterek – 20,0 A
  • Bezpiecznik 8 – Światła awaryjne – 10,0 A
  • Bezpiecznik 9 – Wentylator – 10,0 A
  • Bezpiecznik 10 – Nieużywany
  • Bezpiecznik 11 – Nieużywany
  • Bezpiecznik 12 – Nieużywany
  • Bezpiecznik 13 – Kierunkowskazy – 7,5 A
  • Bezpiecznik 14 – Tylne światło(a) przeciwmgielne – 7,5A
  • Bezpiecznik 15 – Przednie światła przeciwmgielne – 20,0 A
  • Bezpiecznik 16 – Prawe światło mijania – 10,0 A
  • Bezpiecznik 17 -Lewe światło mijania -10,0 A
  • Bezpiecznik 18 -Lewe światło drogowe – 10,0 A
  • Bezpiecznik 19 -Prawe światło drogowe – 10,0 A
  • Bezpiecznik 20 -Układ wycieraczek przednich – 20,0 A
  • Bezpiecznik 21 -Ogrzewanie tylnej szyby, Dach przesuwny – 20,0 A
  • Bezpiecznik 22 – Dmuchawa – 20,0 A
  • Bezpiecznik 23 – Nieużywany
  • Bezpiecznik 24 – Nieużywany
  • Bezpiecznik 25 – Okno(a)30,0 A
  • Bezpiecznik 26 -Podgrzewacz mieszanki – 20,0 A
  • Bezpiecznik 27 – Sterownik ABS lub ESP – 10,0 A
  • Przekaźnik R1 – Ogrzewanie tylnej szyby
  • Przekaźnik R2 – Przekaźnik centralnego zamka
  • R3 – Sygnał dźwiękowy
  • Przekaźnik R4 – Światła zewnętrzne
  • Przekaźnik R5 – Układ spryskiwaczy/wycieraczek przerywanych
  • Przekaźnik R6
  • Przekaźnik R7
  • Przekaźnik R8
  • Przekaźnik R9
  • Przekaźnik R10 – Jednostka migacza
  • Przekaźnik R11 – Tylne światło(a) przeciwmgłowe
  • Przekaźnik R12
  • Przekaźnik R13 – Światła mijania
  • Przekaźnik R14 – Światła drogowe
  • Przekaźnik R15 – Układ rozruchowy
Zobacz także:  Fiat Ducato II (2002-2006) - schematy bezpieczników i przekaźników

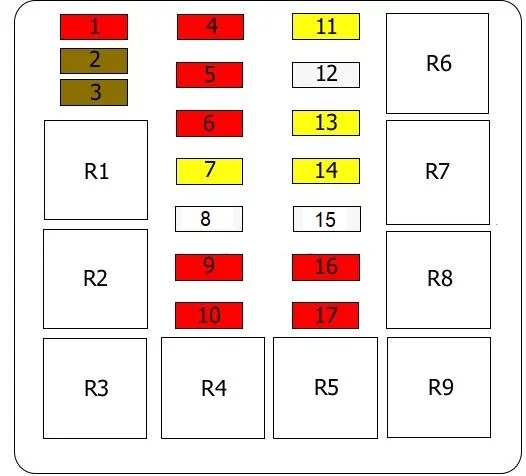

Typ 2

Fiat Tempra i Marengo (1990-1996) - schematy bezpieczników i przekaźników

  • Bezpiecznik 1 – Światła awaryjne – 10,0 A
  • Bezpiecznik 2 – Kierunkowskazy – 7,5 A
  • Bezpiecznik 3 – Tylne światła przeciwmgielne- 7,5 A
  • Bezpiecznik 4 Tablica rozdzielcza, Światła cofania, Odcięcie paliwa, Pompa spryskiwacza – 10,0 A
  • Bezpiecznik 5 – Lewe światło mijania – 10,0 A
  • Bezpiecznik 6 – Prawy światła mijania – 10,0 A
  • Bezpiecznik 7 – Układ wycieraczek przednich i tylnych – 20,0 A
  • Bezpiecznik 8 – Dmuchawa – 20,0 A
  • Bezpiecznik 9 Lewe światło drogowe – 10,0 A
  • Bezpiecznik 10 – Prawe światło drogowe – 10,0 A
  • Bezpiecznik 11 – Zegar, Oświetlenie wewnętrzne – 20,0 A
  • Bezpiecznik 12 – Wentylator chłodnicy – 25,0 A
  • Bezpiecznik 13 – Sygnał dźwiękowy, Światła hamowania, Zapalniczka – 20,0 A
  • Bezpiecznik 14 – Ogrzewana tylna szyba, Odsuwany dach – 20,0 A
  • Bezpiecznik 15 – Ogrzewana szyba tylna, Lusterko(a) – 10,0 A
  • Bezpiecznik 16 – Lewe światło postojowe (a), Prawe światło tylne, Lewe światło tablicy rejestracyjnej, Prawe światło przyczepy, Tablica przyrządów – 10,0 A
  • Bezpiecznik 17Prawe światło(a) postojowe, Lewe światło tylne, Prawe oświetlenie tablicy rejestracyjnej, Tablica przyrządów, Lewe światło przyczepy – 10,0 A
  • Przekaźnik R1 – Światła mijania
  • Przekaźnik R2 – Rozrusznik
  • Przekaźnik R3 Światła drogowe
  • Przekaźnik R4 – Układ przerywanego spryskiwacza/wycieraczek
  • Przekaźnik R5 Moduł kierunkowskazów
  • Przekaźnik R6 – Sygnał dźwiękowy
  • Przekaźnik R7 – Ogrzewanie tylnej szyby
  • Przekaźnik R8 – Tylne światło(a) przeciwmgielne
  • Przekaźnik R9 – Zewnętrzne światło(a)
