W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge RAM 1500, 2500, 3500 z lat: 2013, 2014, 2015, 2016, 2017, 2018.

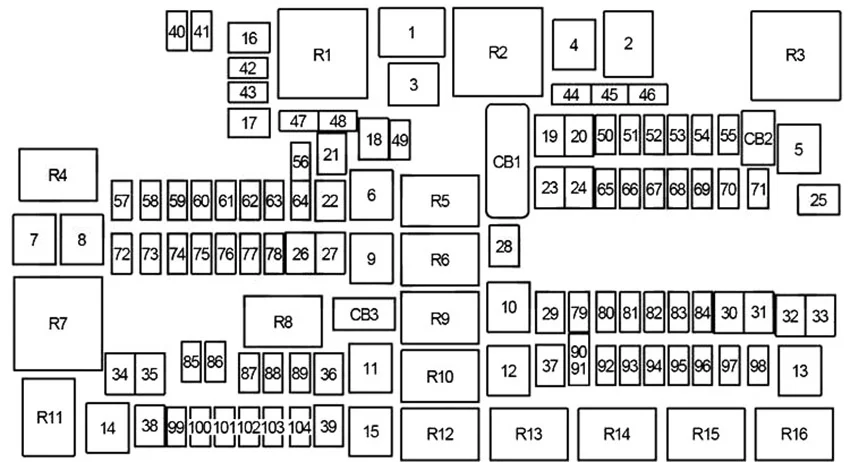

Schemat skrzynki bezpieczników w komorze silnika
Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe, mikrobezpieczniki, przekaźniki i wyłączniki. Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie, co odpowiada poniższej tabeli.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 80 | z wyjątkiem 5,7 l: Moduł sterowania wentylatorem chłodnicy |
| 2 | – | – |
| 3 | 60 | Wysoki przekaźnik wentylatora chłodnicy |
| 4 | – | – |
| 5 | 40 | Kompresor do zawieszenia pneumatycznego |
| 6 | 40 | Pompa zapobiegająca blokowaniu się hamulców/elektroniczna kontrola stabilności |
| 7 | 40 | Elektromagnes rozrusznika |
| 8 | 20 | Emisja oleju napędowego |
| 9 | 40 | Cummins 6,7 l: podgrzewacz paliwa |
| 30 | 3.0L EcoDiesel: podgrzewacz paliwa | |
| 10 | 40 | Moduł sterowania nadwozia (BCM) (oświetlenie zewnętrzne nr 2) |
| 50 | z funkcją Stop/Start: moduł sterujący nadwozia (BCM) (oświetlenie zewnętrzne nr 2) | |
| 11 | 30 | Zintegrowany moduł hamulca przyczepy |
| 12 | 40 | Moduł sterowania nadwozia (BCM) (światła wewnętrzne) |
| 13 | 40 | Silnik dmuchawy |
| 14 | 40 | Moduł sterowania nadwozia (BCM) (zamki zasilania) |
| 15 | 30 | Elektryczny hamulec postojowy z prawej strony |
| 16 | 30 | Inteligentny pasek |
| 17 | – | – |
| 18 | – | – |
| 19 | 30 | Cummins 6,7 l: selektywna redukcja katalityczna (SCR) |
| 20 | 3.0L EcoDiesel (2016-2018): Selektywna redukcja katalityczna (SCR) | |
| 20 | 30 | Moduł drzwi pasażera |
| 21 | 30 | Moduł sterowania układem napędowym |
| 22 | 20 | z wyjątkiem 3,0L EcoDiesel: Moduł sterujący układu napędowego (PCM) |
| 30 | Cummins 6,7 l (2016-2018): Moduł sterujący układu napędowego (PCM) | |
| 23 | 30 | Moduł sterowania nadwozia (BCM) |
| 24 | 30 | Moduł drzwi kierowcy |
| 25 | 30 | Wycieraczka przednia (niska prędkość/duża prędkość) |
| 26 | 30 | Układ przeciwblokujący/moduł kontroli stabilności (zawory) |
| 27 | – | – |
| 28 | 20 | Holowanie przyczepy (światła cofania) |
| 29 | 20 | Holowanie przyczepy (światła postojowe) |
| 30 | 30 | Gniazdo holowania przyczepy |
| 31 | 30 | 3.0L EcoDiesel: Moduł sterowania podgrzewaczem |
| 20 | 3.0L EcoDiesel: Moduł sterowania podgrzewaczem | |
| 32 | 30 | Moduł sterowania układem napędowym |
| 33 | 20 | Cummins 6,7 l: moduł sterowania skrzynią biegów, podgrzewacz paliwa nr 1, tylna dmuchawa |
| 20 | Dmuchawa tylna | |
| 34 | 30 | Moduł interfejsu systemu pojazdu nr 2 |
| 35 | 30 | Szyberdach |
| 36 | 30 | Odmrażacz tylnej szyby |
| 37 | 30 | Cummins 6,7 l: podgrzewacz paliwa nr 2 |
| 38 | 30 | Falownik 115 V AC |
| 39 | 30 | 2014-2015: Moduł interfejsu systemu pojazdu nr 1 |
| 20 | Usługi specjalne (2016-2018): Gniazdo zasilania | |
| 40 | – | – |
| 41 | 10 | Aktywna migawka grilla |
| 42 | 20 | Klakson |
| 43 | 10 | Pług śnieżny (lewy) |
| 44 | 10 | Złącze diagnostyczne |
| 45 | – | – |
| 46 | 10 | Moduł ciśnienia w oponach, upfitter |
| 47 | 10 | Pług śnieżny (prawy) |
| 48 | – | – |
| 49 | 10 | Klaster tablicy rozdzielczej |
| 50 | 20 | Moduł sterowania zawieszeniem pneumatycznym |
| 51 | 10 | Moduł węzła zapłonu bezkluczykowego, moduł koncentratora częstotliwości radiowej |
| 52 | 5 | Inteligentny czujnik baterii |
| 53 | 20 | Holowanie przyczepy – lewe światła skrętu/stopu |
| 54 | 20 | Regulowane pedały |
| 55 | 20 | Miejsce lewe/prawe |
| 56 | 15 | Olej napędowy: dodatkowa zawartość oleju napędowego |
| 57 | 20 | Moduł sterowania skrzyni biegów (8-biegowa automatyczna skrzynia biegów), przekaźnik modułu układu napędowego (6-biegowa automatyczna skrzynia biegów) |
| 58 | 20 | Benzyna (2014-2015): Pompa chłodzenia silnika |
| 25 | Cummins 6,7 l (2014-2015): Pompa chłodzenia silnika | |
| 59 | 10 | 2016-2018: Przekaźnik selektywnej redukcji katalitycznej (SCR) |
| 60 | 15 | Lampa pod maską |
| 61 | 20 | 2014-2015: Przystawka odbioru mocy |
| 10 | Olej napędowy (2016-2018): Czujnik PM | |
| 62 | 10 | Sprzęgło klimatyzacji |
| 63 | 20 | Benzyna: Cewki zapłonowe |
| 20 | Cummins 6,7 l: podgrzewacz mocznika | |
| 64 | 25 | Wtryskiwacze paliwa, moduł sterujący układu napędowego (PCM) |
| 65 | 10 | 2014-2015: interfejs USB |
| 66 | 10 | Moduł sterujący szyberdachu, przełączniki szyby pasażera, czujnik deszczu |
| 67 | 10 | CD/DVD/moduł głośnomówiący Bluetooth |
| 68 | – | – |
| 69 | 15 | Cummins 6,7 l: Moduł selektywnej redukcji katalitycznej (SCR) |
| 70 | 30 | Silnik pompy paliwa |
| 71 | 25 | Wzmacniacz dźwięku |
| 72 | 10 | 2014-2015: Moduły stabilizatorów napięcia |
| 10 | 2016-2018: Moduł sterujący układu napędowego (PCM) | |
| 73 | 20 | HD: pompa przenosząca paliwo |
| 74 | 20 | Benzyna, 3.0L EcoDiesel: Pompa próżniowa hamulców |
| 10 | Cummins 6,7 l (2014-2015): Pompa próżniowa hamulców | |
| 75 | 10 | 3,6L i 5,7L 8 prędkości A/T: Siłownik zaworu temperatury płynu chłodzącego |
| 76 | 10 | Układ zapobiegający blokowaniu się hamulców/elektroniczna kontrola stabilności |
| 77 | 10 | Moduł sterujący układu napędowego, moduł odłączania przedniej osi, moduł sterujący skrzyni biegów (3500HD) |
| 78 | 10 | Moduł sterujący układu napędowego (PCM), elektryczne wspomaganie kierownicy, zawór rozdzielczy powietrza dolotowego (6,7 l Cummins) |
| 79 | 15 | Światła obrysowe |
| 80 | 10 | Uniwersalny mechanizm otwierania drzwi garażowych, moduł kompasu |
| 81 | 20 | Światła skrętu/stopu przyczepy holowniczej w prawo |
| 82 | 10 | Moduł sterujący kolumny kierownicy, tempomat |
| 83 | – | – |
| 84 | 15 | Bank przełączników, zestaw wskaźników |
| 85 | 10 | Moduł poduszki powietrznej |
| 86 | 10 | Moduł poduszki powietrznej |
| 87 | 10 | Moduł sterowania zawieszeniem pneumatycznym, moduł holowania przyczepy, moduł sterowania kolumny kierownicy |
| 88 | 15 | Klaster tablicy rozdzielczej |
| 10 | Klaster tablicy rozdzielczej | |
| 89 | – | – |
| 90 | 20 | Gniazdo zasilania (tylne siedzenia), do wyboru przez klienta |
| 91 | ||
| 92 | – | – |
| 93 | 20 | Zapalniczka |
| 94 | 10 | SBW/Shifter, moduł skrzynki rozdzielczej |
| 95 | 10 | Kamera tylna, asystent parkowania, lampy licencyjne |
| 96 | 10 | Przełącznik ogrzewania tylnych siedzeń |
| 97 | 25 | Tylne podgrzewane siedzenia, podgrzewana kierownica |
| 98 | 25 | Podgrzewane fotele przednie |
| 99 | 10 | Moduł ogrzewania klimatyzacji, czujnik temperatury w samochodzie, czujnik wilgotności |
| 100 | 10 | Upfitters |
| 101 | 15 | Lustro elektrochromatyczne, inteligentne światła drogowe |
| 102 | – | – |
| 103 | – | – |
| 104 | 20 | Gniazda zasilania (tablica przyrządów/konsola środkowa) |
| CB1 | 25 | Okno zasilania, blokada drzwi zasilania, przesuwany przełącznik zasilania podświetlenia |
| CB2 | 25 | Fotel kierowcy, moduł fotela pamięci |
| CB3 | 25 | Fotel pasażera |
| R1 | Wentylator chłodnicy (niska prędkość) | |
| R2 | Wentylator chłodnicy (duża prędkość) | |
| R3 | Zawieszenie pneumatyczne | |
| R4 | Selektywna redukcja katalityczna (SCR) | |
| R5 | Automatyczne wyłączanie (moduł sterujący układu napędowego) | |
| R6 | Zapłon (uruchomienie/akcesorium nr 1) | |
| R7 | Rozrusznik | |
| R8 | Zapłon (Run/Start) | |
| R9 | Podgrzewacz paliwa (nr 1) | |
| Pompa powietrza (nr 2) | ||
| R10 | EBL | |
| R11 | – | |
| R12 | Zapłon (Run/Tylko nr 2) | |
| R13 | Podgrzewacz ramy | |
| R14 | Zapłon (uruchomienie/akcesorium nr 2) | |
| R15 | Zapłon (uruchom/tylko nr 1) | |
| R16 | Silnik dmuchawy | |

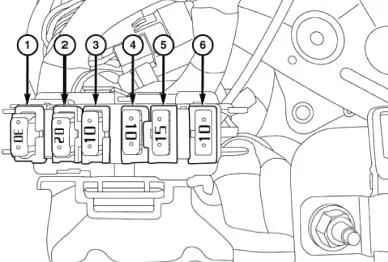

Dodatkowa skrzynka bezpieczników
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30 | Moduł pomocniczego banku przełączników (ASBM), HVAC, zintegrowany stos centralny (ICS) |
| 2 | 20 | Zintegrowany moduł hamulca przyczepy (ITBM) |
| 3 | 10 | Parktronics (PTS) |
| 4 | 10 | Moduł sterowania nadwozia (BCM), klaster — źródła oświetlenia zewnętrznego |
| 5 | 15 | Zapasowy |
| 6 | 10 | Radio z wbudowanym wzmacniaczem |
