W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge RAM 1500, 2500, 3500 z lat: 2011, 2012, 2013.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Schemat skrzynki bezpieczników w komorze silnika

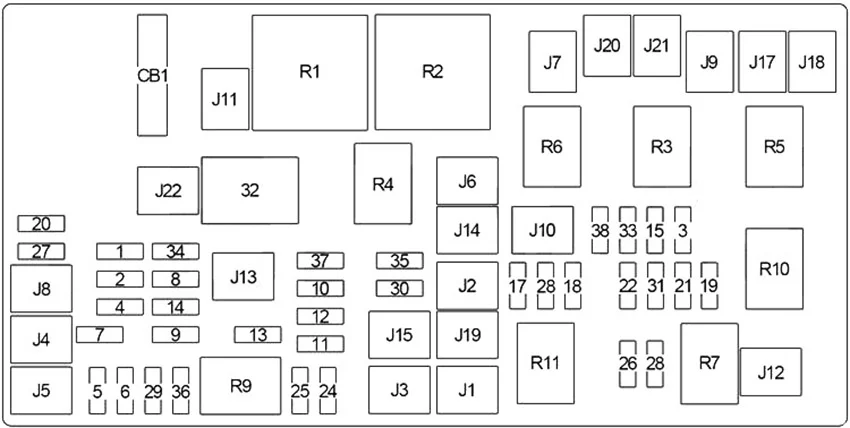

Całkowicie zintegrowany moduł zasilania (TIPM) znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe i mini bezpieczniki. Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie, co odpowiada poniższej tabeli.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15 | Wyłącznik lampy stopu |
| 2 | 20 | – |
| 3 | 30 | z wyjątkiem 6,7L: Moduł sterowania układem napędowym |
| 4 | – | – |
| 5 | 25 | Falownik 115 V AC |
| 6 | 20 | Zapalniczka (tablica przyrządów) lub gniazdo zasilania (konsola przednia), czujnik deszczu |
| 7 | 20 | Tylne gniazdo zasilania lub gniazdo zasilania ( siedzenie środkowe ) |
| 8 | 20 | Przednie podgrzewane siedzenie, kierownica |
| 9 | 20 | Tylne podgrzewane siedzenia |
| 10 | 15 | Moduł kompasu, moduł głośnomówiący, moduł ekranu wideo, moduł wideo satelitarnego, uniwersalny moduł otwierania drzwi garażowych, lampka toaletowa |
| 11 | 10 | Sterowanie ogrzewaniem klimatyzacji, lampa pod maską silnika |
| 12 | 30 | Radio, wzmacniacz radiowy |
| 13 | 20 | Klaster, przełącznik wielofunkcyjny, moduł kolumny kierownicy, syrena, system monitorowania ciśnienia w oponach, bezprzewodowy moduł sterowania |
| 14 | 20 | Kamera cofania |
| 15 | 20 | Klaster, przełącznik wielofunkcyjny, czujnik kąta skrętu, moduł holowania przyczepy, przełącznik wyboru skrzynki rozdzielczej, wewnętrzne lusterko wsteczne, przekaźnik podgrzewany paliwem (6,7 l), moduł czujnika tlenu, moduł sterowania układem napędowym (z wyjątkiem 3,7 l), moduł fotela elektrycznego, Telematyka audio, przekaźnik świateł do jazdy dziennej |
| 16 | 10 | Moduł kontrolera urządzeń przytrzymujących dla pasażerów (poduszka powietrzna) |
| 17 | – | – |
| 18 | 15 | Środkowa lampa stopu |
| 19 | 25 | Automatyczne wyłączanie (nr 1, nr 2) |
| 20 | 15 | Klaster, przełącznik dolnego banku, przełącznik górnego banku, przyrząd sterujący modułu sterującego |
| 21 | 20 | Automatyczne wyłączanie (nr 3) |
| 22 | 10 | Klakson (prawy) |
| 23 | 10 | Klakson (lewy) |
| 24 | – | – |
| 25 | 20 | Benzyna: Silnik pompy paliwa |
| 20 | Olej napędowy: pompa podnosząca | |
| 26 | 10 | Przełącznik blokady okna/drzwi kierowcy |
| 27 | 10 | Stacyjka |
| 28 | 15 | z wyjątkiem 6,7L: Moduł sterujący układu napędowego (PCM) |
| 29 | 10 | System monitorowania ciśnienia w oponach |
| 30 | 15 | Złącze diagnostyczne |
| 31 | 20 | Przełącznik lampy zapasowej |
| 32 | 10 | Moduł kontrolera urządzeń przytrzymujących dla pasażerów (poduszka powietrzna) |
| 33 | 10 | Moduł sterujący układu napędowego (PCM) |
| 34 | 10 | Sterowanie ogrzewaniem klimatyzacji, czujnik podczerwieni, moduł wspomagania parkowania, przekaźnik wentylatora chłodnicy (wysoki) (z wyjątkiem 6,7 l), moduł kompasu |
| 35 | 15 | Lewe przednie i tylne światła postojowe |
| 36 | 20 | Gniazdo zasilania (konsola przednia) lub zapalniczka (tablica przyrządów) |
| 37 | 10 | Przełącznik świateł stopu, ABS, czujnik dynamiki |
| 38 | 25 | Przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi kierowcy, przekaźnik odblokowywania drzwi pasażera |
| J1 | 40 | Przyczepa holownicza |
| J2 | 30 | Moduł zabezpieczenia hamulców |
| J3 | 30 | Olej napędowy: Moduł sterujący układu napędowego (PCM) |
| J4 | 25 | Moduł drzwi kierowcy |
| J5 | 25 | Moduł drzwi pasażera |
| J6 | 40 | ABS |
| J7 | 30 | ABS |
| J8 | 40 | Wyłącznik obwodu (CB1 – gniazdo zasilania) |
| J9 | 30 | – |
| J10 | 30 | Moduł stabilizatora |
| J11 | 30 | Moduł skrzynki rozdzielczej |
| J12 | 30 | Odmgławiacz tylnej szyby |
| J13 | 60 | Bezpiecznik: „10”, „11”, „12”, „13” |
| J14 | 20 | Lampy holownicze przyczepy/Lampy postojowe |
| J15 | 40 | Dmuchawa przednia |
| J16 | – | – |
| J17 | 40 | Rozrusznik |
| J18 | 20 | Zakres transmisji modułu sterującego układu napędowego |
| J19 | 60 | Przekaźnik wentylatora chłodnicy (niski), przekaźnik wentylatora chłodnicy (wysoki) |
| J20 | 30 | Przekaźnik włączania/wyłączania wycieraczek |
| J21 | 20 | Kontrola spryskiwaczy |
| J22 | 25 | Moduł szyberdachu |
| CB1 | 25 | Fotel elektryczny |
| R1 | Zapłon (Run/Acc) | |
| R2 | Zapłon (uruchom) | |
| R3 | Rozrusznik | |
| R4 | Uruchom-Start | |
| R5 | Moduł sterowania skrzynią biegów (TCM) | |
| R6 | Lampa parkowania | |
| R7 | EBL | |
| R8 | – | |
| R9 | Silnik dmuchawy | |
| R10 | Automatyczne wyłączanie | |
| R11 | Wentylator chłodnicy (niski) | |
