Dodge Dakota (2005-2011) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Dakota z lat: 2005, 2006, 2007, 2008, 2009, 2010, 2011.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Schemat skrzynki bezpieczników w komorze silnika

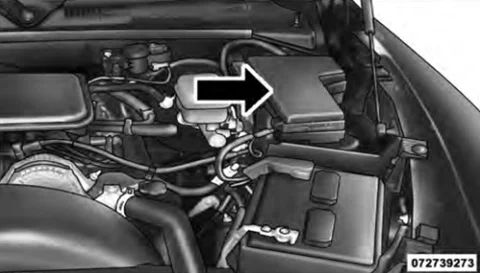

Centrum dystrybucji energii elektrycznej znajdujące się po lewej stronie komory silnika.

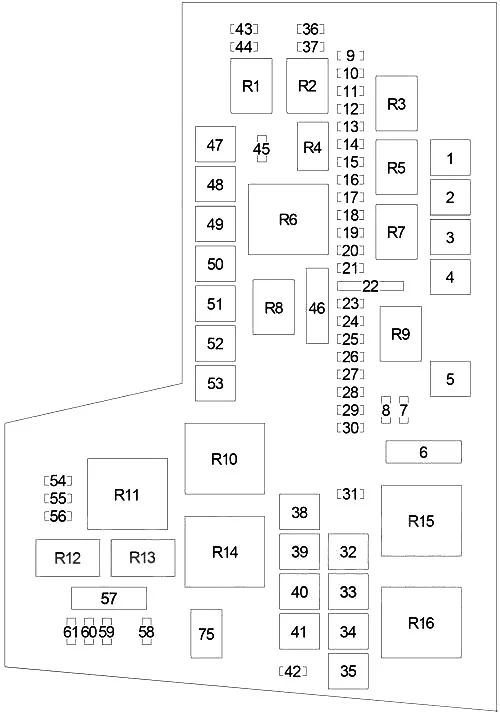

Dodge Dakota (2005-2011) - schematy bezpieczników i przekaźników

Dodge Dakota (2005-2011) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 2005-2007: Przełącznik zapłonu (silnik dmuchawy)
2 40 2005-2007: Wyłącznik zapłonu (wyłącznik zamka szyb/drzwi, Bezpiecznik: „22”)
3 30 Moduł zabezpieczenia hamulców
4 50 Przełącznik fotela kierowcy
5 40 2005-2007: Wyłącznik zapłonu (przekaźnik odmgławiacza tylnej szyby, bezpieczniki: „57”, „58”, „59”, „60”, „61”)
6 20 Radio, klaster, elektroniczny moduł napowietrzny (2007-2011), odbiornik satelitarny, przedni moduł sterujący
7 10 Moduł sterowania układem napędowym, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik pompy paliwa, moduł zdalnego wprowadzania kluczyka Sentry (2005-2007), bezpiecznik: „8”, „46”
8 10 Klaster, przełącznik wyboru skrzynki rozdzielczej, wewnętrzne lusterko wsteczne
9 10 2005-2007: Moduł klasyfikacji pasażerów
10 20 2007-2011: Przełącznik zapłonu (moduł zdalnego wprowadzania klucza Sentry), przedni moduł sterowania
11 10 Przekaźnik sprzęgła sprężarki klimatyzatora
12 15 Lewy przekaźnik holowniczy przyczepy
13 15 Prawy przekaźnik holowniczy przyczepy
14 20 Złącze łącza danych, moduł głośnomówiący, moduł zdalnego wprowadzania klucza strażniczego, elektroniczny moduł napowietrzny (2005-2007)
15 25 Przekaźnik kontroli skrzyni biegów
16 20 Przekaźnik klaksonowy
17 20 ABS
18 20 Przekaźnik pompy paliwa
19 15 Wyłącznik lampy stopu
20 20 Klaster, zespół silnika zmiany biegów/czujnika trybu (4WD)
21 25 Wzmacniacz radiowy
22 20 Gniazdo zasilania — tablica przyrządów
23 20 Przekaźnik świateł przeciwmgielnych
24 20 Moduł sterujący układu napędowego
25 15 Grupa
26 20 2007-2011: Przekaźnik uruchamiania/rozpoczęcia
27 10 2007-2011: Przełącznik lusterek
20 2005-2007: Przełącznik lusterek
28 20 Gniazdo zasilania – konsola
29 20 Przedni moduł sterujący
30  –
31 30 2007-2011: Przekaźnik zapłonu ACC (wyłącznik zamka okna/drzwi (okno zasilania, zamek drzwi, szyberdach, wzmacniacz subwoofera), bezpiecznik: „22”)
32 30 Przedni moduł sterujący
33 30 Przekaźnik automatycznego wyłączania (moduł sterujący układu napędowego, cewka zapłonowa, wtryskiwacz paliwa, kondensator zapłonowy)
34 30 2005-2007: Przedni moduł sterujący
35 40 2007-2011: Przekaźnik silnika dmuchawy
36 10 2005-2007: Moduł sterujący układu napędowego
37 10 Przekaźnik rozrusznika
38 20 2005-2007: Wyłącznik zapłonu
39 30 Moduł sterujący układu napędowego, przedni moduł sterujący, przekaźnik rozrusznika
40 40 2007-2011: Przekaźnik zapłonu RUN
41 30 Przekaźnik włączania/wyłączania wycieraczek, przekaźnik wysokiego/niskiego poziomu wycieraczek
42 25 Przedni moduł sterujący (wycieraczka)
43 10 Światła postojowe/kierunkowskazów – przednie lewe, tylne/stop/kierunkowskazy – lewe
44 10 Światła postojowe/kierunkowskazów – przednie prawe, tylne/stop/kierunkowskazy – z prawej
45 20 Przyczepa holownicza
46 10 Moduł kontrolera unieruchamiania pasażerów, lampka kontrolna włączania/wyłączania poduszki powietrznej pasażera, moduł klasyfikacji pasażerów (2005-2007)
47 40 2005-2007: Przełącznik zapłonu (klaster)
48 20 2007-2011: Szyberdach (kabina Quad), wzmacniacz subwoofera (kabina klubowa)
49 30 Przyczepa holownicza
50 40 ABS
51 40 Przekaźnik świateł postojowych (bezpieczniki: „43”, „44”, „45”), przedni moduł sterujący
52  –
53 40 Przekaźnik odmgławiacza tylnej szyby (odmgławiacz tylnej szyby, bezpiecznik: „56”)
54  –
55 10 2005-2007: Klaster
56 10 Podgrzewane lustra
57 20 Moduł kontrolera urządzeń przytrzymujących pasażerów
58 20 Podgrzewane siedzenie
59 10 Sterowanie nagrzewnicą klimatyzacji, przekaźnik odmgławiacza tylnej szyby
60 10 ABS
61 20 Przedni moduł sterujący
Przekaźnik
R1 Prawe holowanie przyczepy
R2 Lewy holownik przyczepy
R3 Sprzęgło sprężarki klimatyzacji
R4 Klakson
R5 Kontrola skrzyni biegów
R6 Lampa parkowania
R7 Pompa paliwowa
R8 Światło przeciwmgielne
R9  –
R10 Odmgławiacz tylnej szyby
R11 2007-2011: Zapłon – RUN
R12 Wycieraczka Wysoka/Niska
R13 Włączanie/wyłączanie wycieraczek
R14 Rozrusznik
R15 Automatyczne wyłączanie
R16 2007-2011: Silnik dmuchawy
75 2007-2011: Zapłon – ACC
