Dodge Neon (2016-2021) – schematy bezpieczników i przekaźników
Rocznik 2016-2021
Zaktualizowano 24.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Neon z lat: 2016, 2017, 2018, 2019, 2020, 2021.
Sprawdzanie oraz wymiana bezpieczników Dodge Neon (2016-2021)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Dodge Neon (2016-2021)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

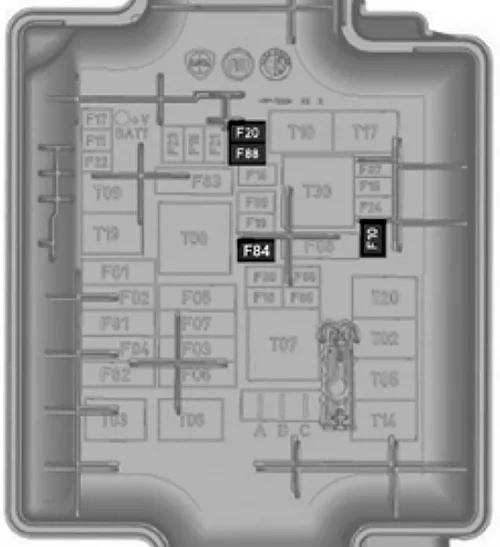

Komora silnika Dodge Neon (2016-2021)
Znajduje się obok akumulatora.
Aby uzyskać dostęp do bezpieczników, wykonaj następujące czynności:
- za pomocą dostarczonego śrubokręta wcisnąć do oporu śrubę (1);
- jednocześnie powoli obracaj śrubę w kierunku przeciwnym do ruchu wskazówek zegara, aż napotkasz opór (nie przekraczaj limitu);
- powoli poluzuj śrubę;
- skuteczne otwarcie sygnalizowane jest wysunięciem całego łba śruby z jego obudowy;
- zdejmij pokrywę (2), przesuwając ją w górę po prowadnicach bocznych, jak pokazano na rysunku.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F10 | 15A | Dwutonowy klakson |
| F85 | 10 A | Regulacja lędźwiowa fotela kierowcy |
| F88 | 7,5A | Elektryczne podgrzewane lusterka |
| F20 | 30A | Podgrzewana tylna szyba |
| F84 | 5A | Aktywna migawka kratki |

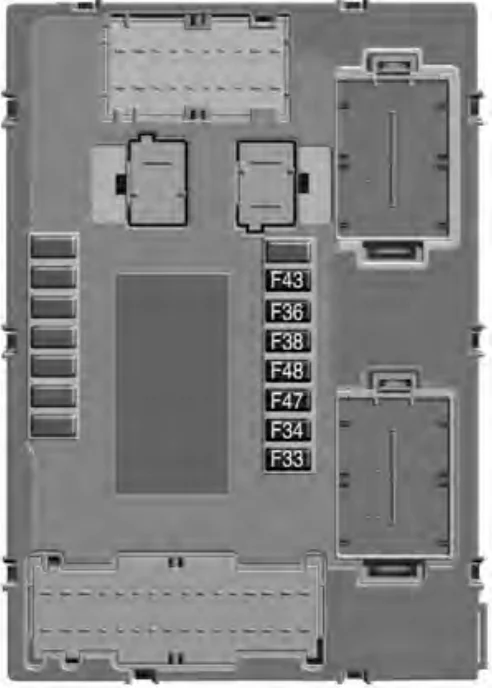

Przedział pasażerski Dodge Neon (2016-2021)
Jednostka sterująca znajduje się po lewej stronie kolumny kierownicy. Aby uzyskać dostęp do bezpieczników, zdejmij pokrywę zatrzaskową, pociągając ją.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F47 | 25A | Elektrycznie sterowana szyba przednia (po stronie kierowcy) |
| F48 | 25A | Elektrycznie sterowana szyba przednia (strona pasażera) |
| F36 | 15A | Zasilanie systemu Uconnect, klimatyzacja, system EOBD, port USB/AUX (jeśli występuje) i elementy sterujące na kierownicy |
| F38 | 20 | Urządzenie Dead Lock (Odblokowanie drzwi kierowcy, dla wersji/rynków, gdzie przewidziano)/ Odryglowanie drzwi/ Zamek centralny/ Elektryczne odblokowanie pokrywy bagażnika |
| F43 | 20 | pompa spryskiwacza przedniej szyby |
| F33 | 25A | Lewa tylna szyba elektryczna |
| F34 | 25A | Prawe tylne szyby elektryczne |
Pod deską rozdzielczą Dodge Neon (2016-2021)
Jednostka sterująca znajduje się po lewej stronie, pod deską rozdzielczą.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 7,5A | Odblokowanie drzwi przednich (strona kierowcy) |
| 2 | 7,5A | Odblokowanie drzwi przednich (strona pasażera) |
| 3 | 7,5A | Otwieranie tylnych drzwi (lewe) |
| 4 | 7,5A | Odblokowanie tylnych drzwi (prawe) |
Bagażnik Dodge Neon (2016-2021)
| Numer | Ampery [A] | Opis |
|---|---|---|
| F97 | 15A | Tylne gniazdo zasilania 12 V |
| F99 | 10 A | Ogrzewanie fotela kierowcy |
| F92 | 10 A | Ogrzewanie przedniego fotela pasażera |
| F90 | 10 A | Regulacja lędźwiowa fotela kierowcy |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
