Dodge RAM 1500, 2500, 3500 (2006-2009) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge RAM 1500, 2500, 3500 z lat: 2006, 2007, 2008, 2009.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

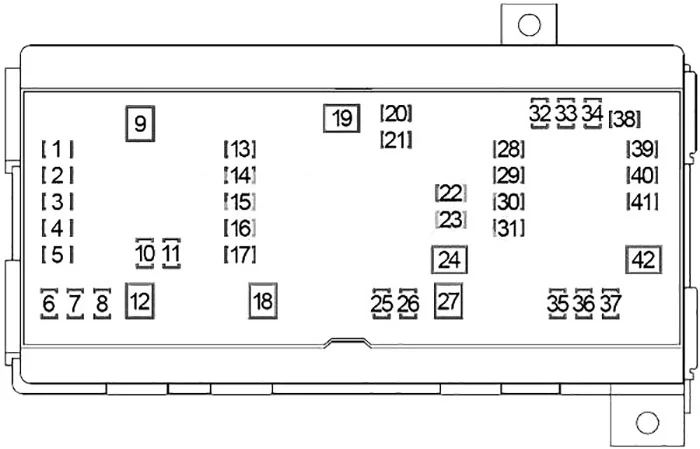

Schemat skrzynki bezpieczników w komorze silnika

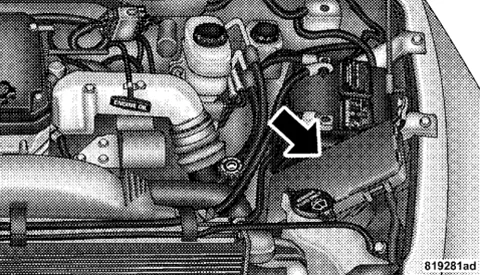

Zintegrowany moduł mocy znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe i mini bezpieczniki. Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie, co odpowiada poniższej tabeli.

Dodge RAM 1500, 2500, 3500 (2006-2009) - schematy bezpieczników i przekaźników

Dodge RAM 1500, 2500, 3500 (2006-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 z wyjątkiem podstawy: gniazdo zasilania – konsola
2 20 Grupa
3  –
4 20 2007-2009: Moduł sterowania skrzynią biegów
5 20 z wyjątkiem podstawy: szyberdach
6 40 Diesel (2006): Elektromagnes przepustnicy spalin, chłodnica wentylatora napędowego
10 5,9 l oleju napędowego (2007-2009): Elektrozawór zaworu upustowego, chłodnica wentylatora napędu
7 15 SRT: Wyłączenie elektromagnesu cofania
8 10 Lusterko zewnętrzne lusterko wsteczne kierowcy
9 30 Power Wagon: Moduł sterujący napędu końcowego
10 5 z wyjątkiem SRT: Przełącznik blokady sprzęgła (ręczna skrzynia biegów), moduł sterujący silnika (Diesel), czujnik zasięgu skrzyni biegów (3,7 l Magnum V6, 6,7 l Cummins, 5,9 l Cummins), zespół solenoidu skrzyni biegów/TRS (4,7 l Magnum V8 i 5,7 l Hemi V8), moduł sterujący układu napędowego (benzyna)
11 20 Radio, system multimedialny (monitor/DVD), złącze łącza danych, moduł głośnomówiący, odbiornik satelitarny, klaster, moduł zdalnego wprowadzania kluczy strażniczych, lampa pod maską, bezprzewodowy moduł sterowania, elektroniczny moduł górny
12 30 Moduł zabezpieczenia hamulców (przyczepa holownicza)
13 25 Moduł przeciwblokujący hamulców (AWAL)
14 15 Lewa przednia lampa postojowa/kierunkowskaz
15 20 Przyczepa holownicza
16 15 Prawa przednia lampa postojowa/kierunkowskaz
17  –
18 40 Moduł przeciwblokujący hamulców (AWAL)
19 30 Przyczepa holownicza
20 10 Moduł kontrolera urządzeń przytrzymujących pasażerów
21 10 Włącznik/wyłącznik poduszki powietrznej pasażera, moduł kontrolera urządzeń przytrzymujących pasażerów
22 2 Przycisk rozrusznika (przełącznik zapłonu)
23 10 Elektroniczny moduł napowietrzny (z wyjątkiem podstawy), sterowanie ogrzewaniem i klimatyzacją
24 20 SRT: Wzmacniacz subwoofera
20 DC/DM: Przekaźnik kontroli skrzyni biegów
25 10 Przełącznik blokady okna/drzwi – po stronie kierowcy, zespół silnika zmiany biegów/czujnika trybu (4,7 l Magnum V8 i 5,7 l Hemi V8)
26 15 2006: Wyłącznik lampki stopu
20 2007-2009: Wyłącznik lampy stopu
27 40 Fotel elektryczny (przełącznik siedzenia kierowcy, przełącznik siedzenia pasażera)
28 10 Moduł sterujący układu napędowego (benzyna), moduł sterujący silnika (Diesel), moduł przeciwblokujący (2006), moduł zdalnego wprowadzania kluczyka Sentry (z wyjątkiem podstawy (2006)), przełącznik świateł stopu, elektromagnes odsysania EVAP (SRT), czujnik kąta skrętu
29 10 z wyjątkiem Power Wagon: Moduł bramy (SRT), Przełącznik wyboru skrzynki rozdzielczej, Przełącznik blokady drzwi po stronie pasażera, Wewnętrzne lusterko wsteczne, Wskaźnik temperatury oleju silnikowego (SRT)
10 Power Wagon: Moduł sterujący napędu końcowego
30 15 2007-2009: ABS, moduł sterujący napędu końcowego (5.7 terenowy), czujnik dynamiki
31 15 z wyjątkiem SRT (2006): Zespół silnika zmiany biegów i czujnika trybu pracy (ETC), moduł sterujący układu napędowego (benzyna)
10 2007-2008: Moduł sterujący układu napędowego
15 2008-2009: Moduł sterujący układu napędowego
32 10 Sterowanie ogrzewaniem i klimatyzacją, przełącznik regulowanych pedałów (z wyjątkiem podstawy), przełącznik podgrzewanych siedzeń (z wyjątkiem podstawy), transponder ciśnienia w oponach
33 10 2007-2009: Sterowanie ogrzewaniem i klimatyzacją
34  –
35 15 Grupa
36 25 Wzmacniacz radiowy (Premium)
37 15 Cummins 6,7 l: przekaźnik wyłączania turbo (inteligentny przekaźnik mocy)
38 20 z wyjątkiem SRT: Gniazdo zasilania
39 10 Wzmacniacz subwoofera (SRT), reduktor napięcia pasów bezpieczeństwa – strona kierowcy (kabina standardowa (z wyjątkiem SRT))
40 20 Podstawa: gniazdo zasilania — tablica przyrządów, gniazdo zasilania — dolna konsola (2007-2009)
41  –
42 30 Olej napędowy: moduł sterujący silnika
