W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge RAM 1500, 2500, 3500 z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Skrzynka bezpieczników tablicy rozdzielczej
Bezpieczniki znajdują się po lewej stronie deski rozdzielczej.

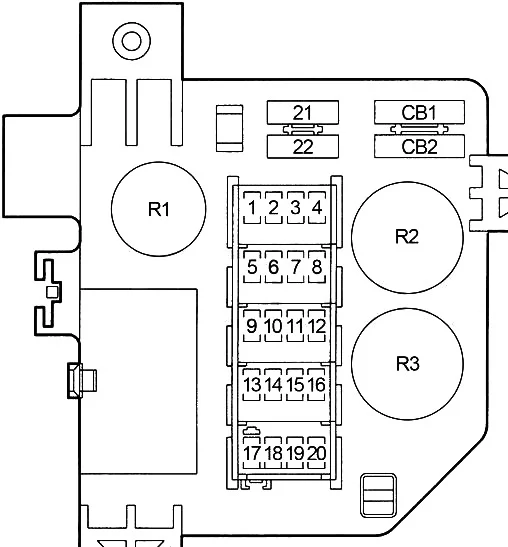

Schemat 1994-1997
Numer | Ampery [A] | Opis |
---|---|---|
1 | 20 | 1996-1997: Gniazdo zasilania |
2 | – | – |
3 | – | – |
4 | – | – |
5 | 20 | Zapalniczka do cygar, gniazdko (1994-1995) |
6 | 15 | 1994-1995: Migacz kierunkowskazów |
20 | 1996-1997: Migacz kierunkowskazów | |
7 | 10 | 1994-1995: Radio |
15 | 1996-1997: Radio | |
8 | 20 | Przerywany moduł sterowania wycieraczkami, zdalny dostęp bezkluczykowy (1996-1997), przerywany przełącznik wycieraczek, silnik wycieraczek szyby przedniej, sprzęgło klimatyzacji (Diesel (1994-1995)) |
9 | 10 | Przekaźnik pompy paliwa, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik automatycznego wyłączania, elektromagnes nadbiegu skrzyni biegów, elektromagnes EGR, moduł sterujący układu napędowego (PCM), moduł zapłonu, przekaźnik elektromagnesu odcinającego paliwo wysokiego ciśnienia (tylko modele CNG), elektromagnes EGR (CNG Tylko modele), elektromagnes wyłączający paliwo, przekaźniki układu podgrzewanego powietrza dolotowego, złącze diagnostyczne, przekaźnik automatycznego wyłączania, elektrozawór EVAP/oczyszczania cyklu pracy |
10 | 2 | 1994-1995: Kontrola prędkości pojazdu |
11 | 10 | Przełącznik Overdrive, moduł brzęczyka, konsola górna |
12 | 15 | Moduł diagnostyczny poduszek powietrznych, zestaw wskaźników, centrum komunikatów, kontrolki oczekiwania na uruchomienie silnika wysokoprężnego i wody w paliwie. |
13 | 5 | Oświetlenie, przełącznik świateł przeciwmgielnych, przełącznik nadbiegu, zestaw wskaźników, sterowanie nagrzewnicą klimatyzacji, konsola podsufitowa, radio |
14 | 20 | 1994-1995: Moduł RWAL i ABS |
20 | 1996-1997: Sterowanie przeciwblokujące hamulca, przekaźnik silnika pompy ABS, przekaźnik lampki ostrzegawczej ABS, czujnik podciśnienia | |
15 | 15 | Automatyczne lusterko dzienne/nocne, światła cofania (przełącznik pozycji postojowej/neutralnej (A/T), przełącznik świateł cofania (M/T), światła do jazdy dziennej |
16 | 15 | Moduł diagnostyczny poduszki powietrznej |
17 | 15 | Pobór po wyłączeniu zapłonu, pamięć zegara, lampa pod maską, przełącznik lusterka zasilania, przekaźnik opóźnienia czasowego, moduł brzęczyka, złącze łącza danych, przekaźnik dławika radiowego, przełącznik lamp w schowku na rękawiczki, radio |
18 | 15 | 1994-1995: Lampy postojowe |
15 | 1996-1997: Przełącznik reflektorów, radio, konsola górna, przekaźnik świateł przeciwmgielnych | |
19 | 20 | Elektryczne zamki do drzwi |
20 | 15 | Światła stopu, sterownik układu przeciwblokującego (1996-1997) |
21 | – | – |
22 | 30 | Silnik dmuchawy |
CB1 | 30 | Wyłącznik automatyczny: Okna elektryczne |
CB2 | 30 | Wyłącznik obwodu: gniazda zasilania |
R1 | Opóźnienie | |
R2 | Migacz ostrzegawczy o zagrożeniu | |
R3 | Włącz migacz sygnału |
Schemat 1998-2001
Numer | Ampery [A] | Opis |
---|---|---|
1 | 15 | Przekaźnik podgrzewanego siedzenia, centralny moduł czasowy |
2 | 10 | Przekaźnik silnika dmuchawy, wybór temperatury nagrzewnicy klimatyzacji, siłownik drzwi mieszanych, przełącznik podgrzewanego siedzenia kierowcy, przełącznik podgrzewanego siedzenia pasażera, przełącznik podgrzewanego lusterka |
3 | 10 | Sterownik przeciwblokujący (ABS) |
4 | 10 | Przekaźnik dławika radiowego |
5 | 5 | Radio, zestaw wskaźników, sterowanie ogrzewaniem klimatyzacji, lampa uchwytu na kubek, lampa odbiornika popiołu, przełącznik podgrzewanego siedzenia kierowcy, przełącznik podgrzewanego siedzenia pasażera |
6 | 25 | Przerywany przełącznik wycieraczek, centralny moduł czasowy, pompa spryskiwacza przedniej szyby, silnik wycieraczki, przekaźnik silnika wycieraczki |
7 | 10 | Przełącznik pozycji postojowej/neutralnej (PNP) (A/T), przełącznik świateł cofania (M/T), moduł świateł do jazdy dziennej |
8 | 10 | Radio |
9 | 10 | Moduł sterujący układu napędowego, przekaźnik pompy paliwa (benzyna), moduł sterujący silnika (Diesel) |
10 | 10 | Migacz kombinowany |
11 | 10 | Automatyczne lusterko dzienne/nocne, konsola górna, centralny moduł czasowy, elektromagnes EVAP/przedmuchu, przekaźnik podgrzewacza paliwa (Diesel), sprzęgło sprężarki klimatyzacji |
12 | 10 | Przełącznik zasilania lusterka, lampa kopułkowa, lampa ładunkowa, złącze łącza danych, radio, lampa i przełącznik schowka na rękawiczki, konsola górna, lampa pod maską, lewa przyłbica/lampka, prawa przyłbica/lampka |
13 | 10 | Przełącznik okna/blokady drzwi kierowcy, przełącznik okna/blokady drzwi pasażera, centralny moduł czasowy |
14 | 10 | Grupa |
15 | 20 | Zapalniczka |
16 | – | – |
17 | 10 | Grupa |
18 | 10 | Moduł sterowania poduszką powietrzną |
19 | 10 | Moduł sterujący poduszki powietrznej, włącznik/wyłącznik poduszki powietrznej pasażera |
20 | 20 | Wyłącznik obwodu: przełącznik okna/blokady drzwi kierowcy, przełącznik okna/blokady drzwi pasażera |
21 | 20 | Wyłącznik obwodu: Przełącznik zasilania fotela kierowcy, przełącznik zasilania fotela pasażera |
R1 | Migacz kombinowany | |
R2 | Podgrzewane siedzenie |
Skrzynka bezpieczników w komorze silnika

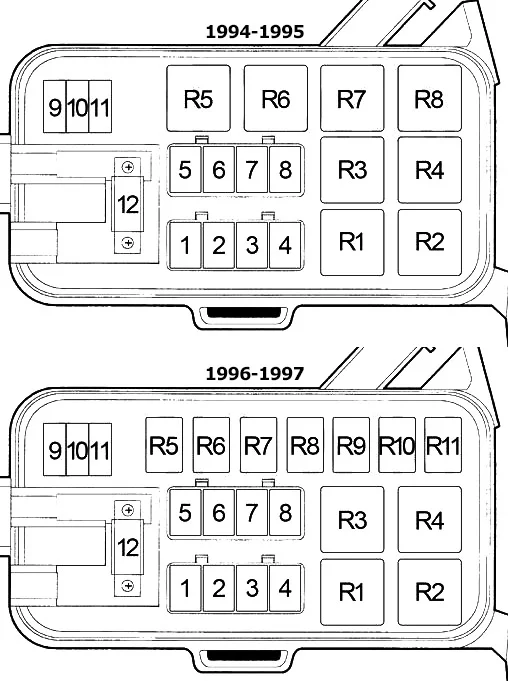

Schemat 1994-1997
Numer | Ampery [A] | Opis |
---|---|---|
1 | 50 | Centrum dystrybucji zasilania, blok bezpieczników |
2 | 40 | Blok bezpieczników, wyłącznik zapłonu, przekaźnik silnika rozrusznika zapłonu |
3 | 40 | Wyłącznik zapłonu, blok bezpieczników |
4 | 30 | Przekaźnik automatycznego wyłączania, czujniki tlenu, moduł sterujący układu napędowego (PCM), wtryskiwacze paliwa, cewki zapłonowe, moduł sterujący EGR |
5 | 20 | 1994-1995: Pompa paliwa |
40 | 1996-1997: Przekaźnik silnika pompy ABS, hydrauliczna jednostka sterująca, sterownik przeciwblokujący hamulca i zawór przeciwblokujący tylnego koła | |
6 | 30 | 1994-1995: Lampy przyczepy |
40 | 1996-1997: Moduł świateł do jazdy dziennej, blok bezpieczników, przełącznik reflektorów, przełącznik ściemniania reflektorów | |
7 | 40 | 1994-1995: Stop/czołówka |
1996-1997: Elektroniczne zabezpieczenie hamulców, przekaźnik holowania przyczepy, złącze przyczepy | ||
8 | 40 | 1994-1995: Pompa ABS |
20 | 1996-1997: Przekaźnik pompy paliwa, przekaźnik sterowania skrzyni biegów, moduł sterowania zespołem napędowym, moduł pompy paliwa, zespół solenoidu skrzyni biegów | |
9 | 15 | 1996-1997: Przekaźnik świateł przeciwmgielnych, przełącznik świateł przeciwmgielnych |
10 | 20 | Sprzęgło sprężarki klimatyzacji, przekaźnik klaksonu |
11 | 15 | 1994-1995: Migacz ostrzegawczy o zagrożeniach |
20 | 1996-1997: Migacz ostrzegawczy o zagrożeniach | |
12 | 120 | Generator |
R1 | Układ przeciwblokujący / podwójny zbiornik 3 | |
R2 | Rozrusznik | |
R3 | 1994-1995: Światło ostrzegawcze ABS | |
1996-1997: Automatyczne wyłączanie | ||
R4 | Pompa paliwowa | |
R5 | 1994-1995: Lampy przyczepy | |
1996-1997: Lampa przeciwmgielna (nr 1) / Podwójny zbiornik 1 | ||
R6 | 1994-1995: Klakson | |
1996-1997: Lampa przeciwmgielna (nr 2) / Podwójny zbiornik 2 | ||
R7 | 1994-1995: Sprzęgło klimatyzacji | |
1996-1997: Światło ostrzegawcze ABS | ||
R8 | 1994-1995: Automatyczne wyłączanie | |
1996-1997: Przyczepa | ||
R9 | 1996-1997: Klakson | |
R10 | 1996-1997: Sprzęgło klimatyzacji | |
R11 | 1996-1997: Kontrola skrzyni biegów |

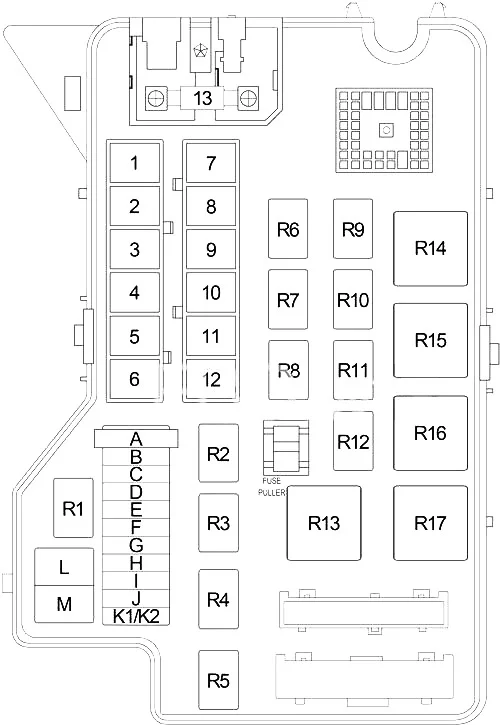

Schemat 1998-2001
Numer | Ampery [A] | Opis |
---|---|---|
1 | 50 | Blok przyłączeniowy ((przedział pasażerski) Bezpieczniki: „1”, „4”, „12”, „13”, „14”, „21”) |
2 | 30 | Stacyjka |
3 | 20 | Benzyna: Moduł sterujący układu napędowego, przekaźnik pompy paliwa |
20 | Olej napędowy: moduł sterujący silnika, moduł sterujący układu napędowego, przekaźnik pompy paliwa, | |
4 | 20 | Blok przyłączeniowy (połączony migacz (przedział pasażerski)) |
5 | 20 | Przełącznik świateł stopu, zabezpieczenie hamulca elektrycznego, centralne wysoko zamontowane światło stopu, przełącznik kierunkowskazów/zagrożenia |
6 | 30 | Przekaźnik automatycznego wyłączania, wtryskiwacz, cewka zapłonowa, kondensator, czujnik tlenu, czujnik tlenu za przekaźnikiem, moduł sterowania zespołem napędowym |
7 | 40 | Przekaźnik podgrzewacza paliwa |
8 | 40 | Złącze holowania przyczepy, hamulec elektryczny, przekaźnik holowania przyczepy |
9 | 30 | Przekaźnik silnika rozrusznika |
10 | 50 | Stacyjka |
11 | 40 | Sterownik przeciwblokujący (ABS) |
12 | 40 | Przekaźnik silnika dmuchawy |
13 | 140 | Generator |
A | – | – |
B | 15 | Prawy reflektor zewnętrzny |
C | 15 | Lewy reflektor zewnętrzny |
D | – | – |
E | 15 | Lewy reflektor, prawy reflektor, poczwórny przekaźnik świateł drogowych |
F | 20 | Przełącznik reflektorów |
G | 15 | Przekaźnik bezpieczeństwa, moduł świateł do jazdy dziennej, przekaźnik świateł przeciwmgielnych, przełącznik wyboru świateł przednich, lewy reflektor zaburtowy, prawy reflektor zaburtowy |
H | 20 | Przekaźnik klaksonu, centralny moduł czasowy, sprężyna zegarowa |
I | 20 | Przekaźnik kontroli skrzyni biegów |
J | 10 | Sprzęgło sprężarki klimatyzacji |
K1 | 15 | |
K2 | 15 | |
L | 20 | Gniazdo zasilania |
M | – | – |
R1 | Pompa paliwowa | |
R2 | – | |
R3 | Klakson | |
R4 | Poczwórne światła drogowe | |
R5 | Światło przeciwmgielne | |
R6 | Czujnik tlenu — tył | |
R7 | Silnik wycieraczek | |
R8 | Bezpieczeństwo | |
R9 | ASD | |
R10 | Sprzęgło sprężarki klimatyzacji | |
R11 | – | |
R12 | Kontrola skrzyni biegów | |
R13 | – | |
R14 | Podgrzewacz paliwa | |
R15 | Rozrusznik | |
R16 | Silnik dmuchawy | |
R17 | Przyczepa holownicza |
