Dodge Attitude (2015-2019) – schematy bezpieczników i przekaźników

Dodge Attitude (2015-2019) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Attitude z lat: 2015, 2016, 2017, 2018, 2019.

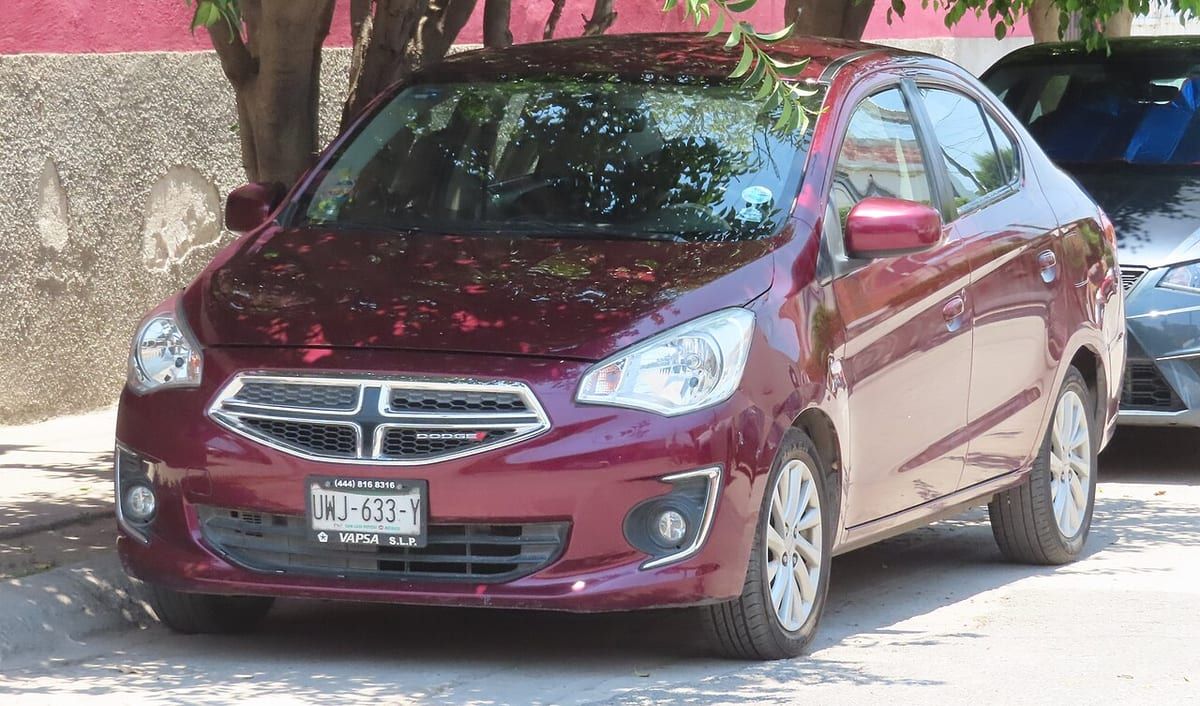

Dodge Attitude to kompaktowy sedan produkowany przez amerykańską firmę Dodge w latach 2015-2019. Jednak warto zaznaczyć, że ten model nie był oryginalnym produktem Dodge’a, ale wynikał z umowy o współpracy między Dodge a firmą Mitsubishi Motors.

Oto kilka kluczowych informacji na temat Dodge Attitude (2015-2019):

  1. Platforma i konstrukcja: Dodge Attitude był oparty na platformie Mitsubishi Mirage, co stanowiło przykład międzynarodowej współpracy motoryzacyjnej. Samochód miał kompaktowe wymiary, co sprawiało, że był odpowiedni do użytku miejskiego.
  2. Silniki: W zależności od rynku i regionu, Dodge Attitude oferował różne opcje jednostek napędowych, w tym benzynowe silniki o różnych pojemnościach i mocach. Był dostępny z silnikami o pojemnościach od 1,0 litra do 1,2 litra.
  3. Wyposażenie i komfort: W zależności od wersji i wyposażenia, Dodge Attitude oferował różne poziomy wyposażenia. Chociaż nie był luksusowym samochodem, to dostarczał podstawowe udogodnienia, takie jak klimatyzacja, elektrycznie sterowane szyby i lusterka, system audio i wiele innych.
  4. Ekonomia paliw: Dodge Attitude był konstruowany z myślą o ekonomii paliw, co sprawiało, że był popularny wśród klientów poszukujących oszczędnych rozwiązań transportowych do codziennego użytku. Niskie zużycie paliwa było jednym z kluczowych atutów tego modelu.
  5. Popularność: Dodge Attitude był dostępny głównie na rynkach Ameryki Łacińskiej, zwłaszcza w Meksyku, gdzie cieszył się umiarkowaną popularnością jako kompaktowy sedan przystosowany do potrzeb miejskich.
Zobacz także:  Dodge RAM 1500 (2020) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

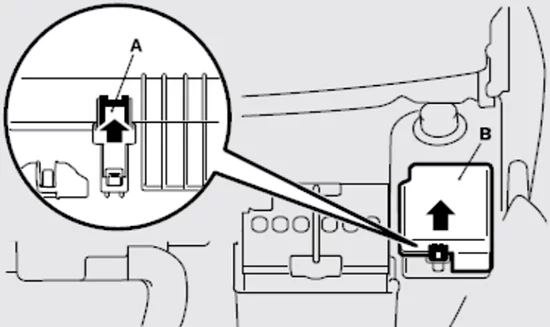

W komorze silnika skrzynka bezpieczników znajduje się jak pokazano na rysunku. Ściskając klapkę (A), pociągnij do góry pokrywę (B).

Zobacz także:  Dodge RAM 2500, 3500 (2022) - schematy bezpieczników i przekaźników

Dodge Attitude (2015-2019) - schematy bezpieczników i przekaźników

Dodge Attitude (2015-2019) - schematy bezpieczników i przekaźników

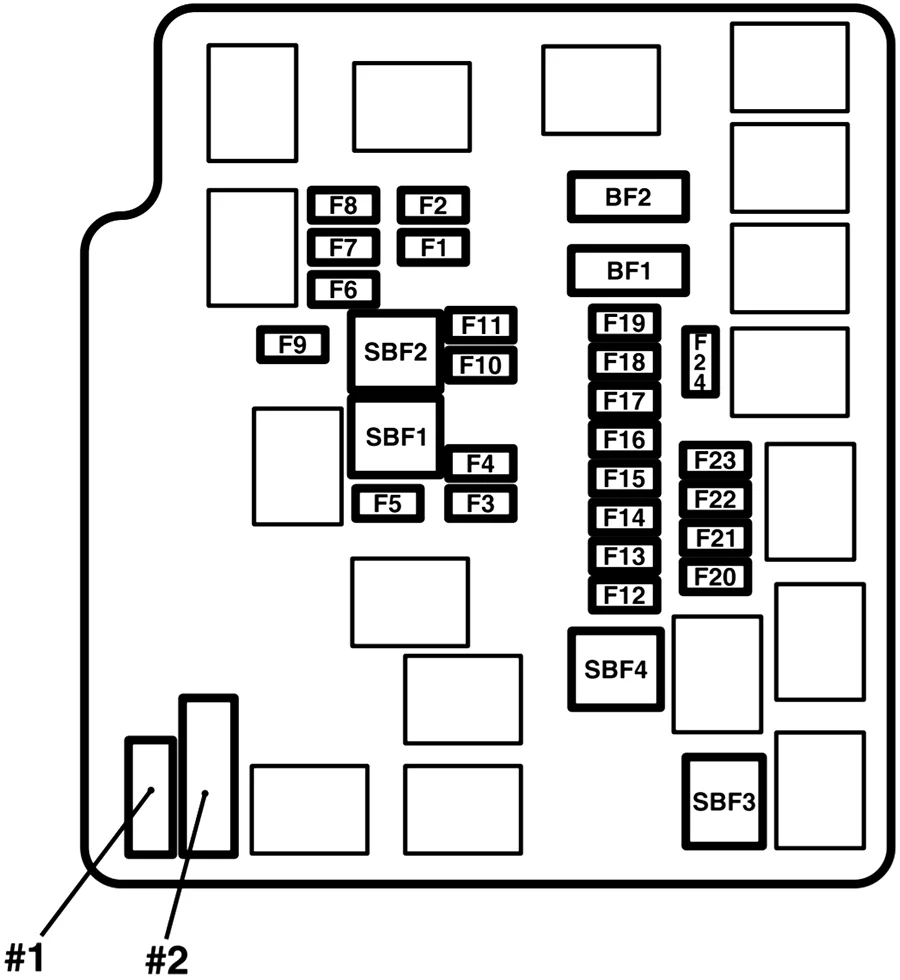

Numer Ampery [A] Opis
SBF1 40A silnik wentylatora chłodnicy
SBF2 30A system antywłamaniowy
SBF3 40A Stacyjka
SBF4 40A Sterowanie szybami elektrycznymi
BF1 30A DC-DC (P/T)
BF2 30A DC-DC (AUDIO)
F1 10 A Dolna wiązka świateł mijania (lewa)
F2 10 A Dolna wiązka świateł mijania (prawa)
F3 10 A Światła drogowe (lewe)
F4 10 A Światła drogowe (prawe)
F5 10 A Klakson
F6 15A przednie światła przeciwmgielne
F7 10 A światła dzienne
F8
F9
F10 7,5A czujnik prądu akumulatora
F11
F12 15A Światła stopu
F13 7,5A Cewka zapłonowa
F14 7,5A monitorowanie silnika
F15 7,5A Alternator
F 16 10 A Światła awaryjne
F17 15A Automatyczna skrzynia
F18 10 A Klimatyzacja
F19 15A ETV
F20 7,5A Start silnika
F21 15A Olej do CVT/pompy
F22 15A pompa paliwowa
F23 20 lat Silnik
F24 7,5A Automatyczna skrzynia
#1 20 lat Zapasowy
#dwa 30A Zapasowy

Przedział pasażerski

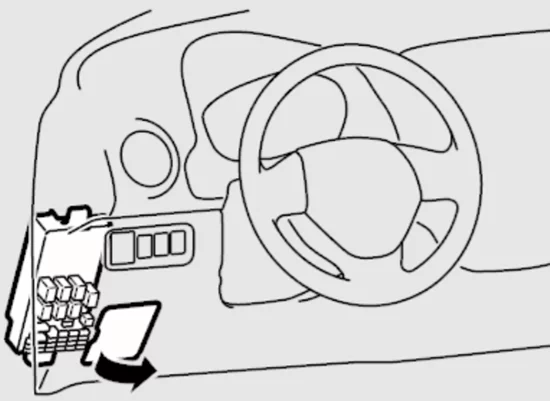

W przedziale pasażerskim skrzynka bezpieczników znajduje się za pokrywą bezpieczników przed siedzeniem kierowcy. Pociągnij pokrywę bezpiecznika, aby ją zdjąć.

Dodge Attitude (2015-2019) - schematy bezpieczników i przekaźników

Dodge Attitude (2015-2019) - schematy bezpieczników i przekaźników

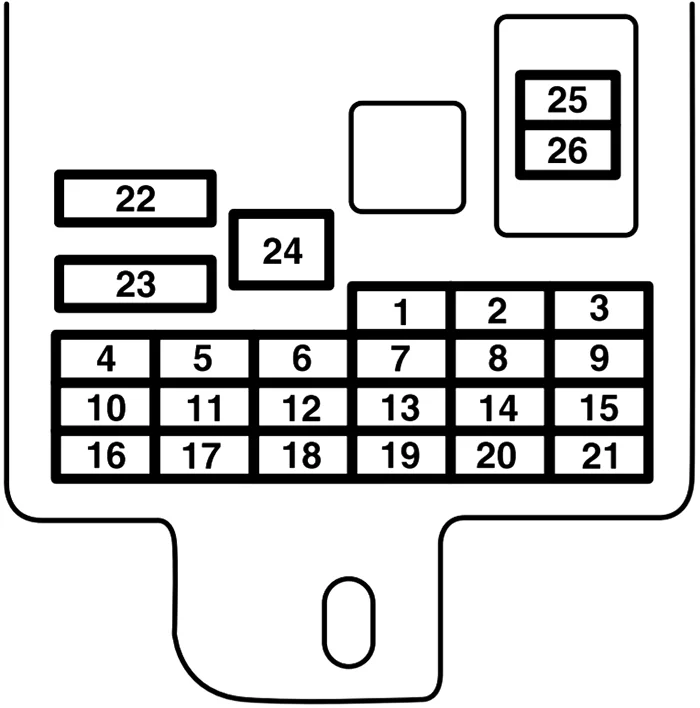

Numer Ampery [A] Opis
1 7,5A Światło tylne (lewe)
2 15A Zapalniczka
3 10 A Cewka zapłonowa
4 7,5A Startujący silnik
5
6
7 7,5A Światło tylne (prawe)
8 7,5A Lusterka zewnętrzne
9 7,5A jednostka sterująca silnika
10 7,5A Jednostka sterująca
11 10 A tylne światło przeciwmgielne
12 15A Centralny zamek drzwi
13 15A oświetlenie kabiny pasażerskiej
14 15A tylna wycieraczka
15 7,5A urządzenie pomiarowe
16 7,5A Przekaźnik
17 20 podgrzewane siedzenie
18 10 A Opcjonalny
19 7,5A podgrzewane lusterko zewnętrzne
20 20 Spryskiwacz do szyb
21 7,5A światła cofania
22 30A odmgławiacz
23 30A Ogrzewanie
24
25 10 A Radio
26 15A elektroniczna jednostka kontrolująca
