W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Durango z lat: 2011, 2012, 2013.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

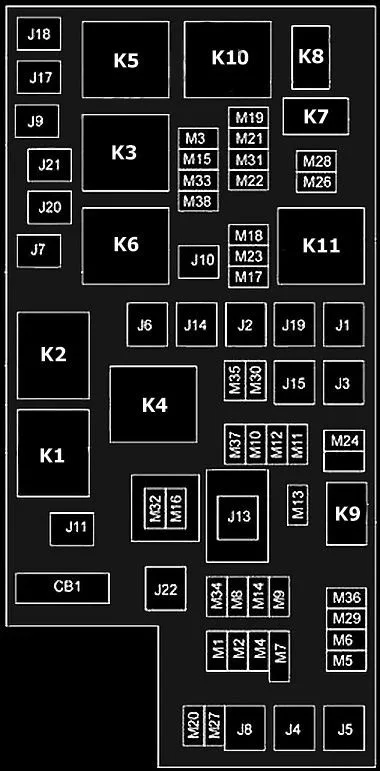

Integrated Power Module

Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie.

Dodge Durango (2011-2013) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik kasetowy Mini bezpiecznik Opis
J01 40 A zielony Zawieszenie pneumatyczne
J02 30 Amp Różowy Moduł siłownika tylnej klapy
J03 30 Amp Różowy Przyczepa holownicza
J04 25 Amp Naturalny Węzeł drzwi kierowcy
J05 25 Amp Naturalny Węzeł drzwi pasażera
J06 40 A zielony Pompa zapobiegająca blokowaniu się hamulców/układ kontroli stabilności
J07 30 Amp Różowy Zawór zapobiegający blokowaniu się hamulców/układ kontroli stabilności
J08 40 A zielony Fotel elektryczny
J09 30 Amp Różowy Hamulec elektryczny
J10 30 Amp Różowy Styk przekaźnika spryskiwaczy reflektorów
J11 30 Amp Różowy Moduł sterowania układem napędowym
J12 30 Amp Różowy Tylny odszraniacz szyby
J13 60 A żółty Pobór po wyłączeniu głównego zapłonu (IOD)
J14 20 A niebieski Lampy holownicze przyczepy/Lampy parkowania
J15 40 A zielony Przedni wentylator/dmuchawa kabiny
J17 40 A zielony Elektromagnes rozrusznika
J18 20 A niebieski Moduł sterujący układu napędowego/Zasięg transmisji modułu sterującego układu napędowego
J19 60 A żółty Silnik wentylatora chłodnicy wysoki/niski silnik wentylatora chłodnicy
J20 30 Amp Różowy Przednia wycieraczka
J21 20 A niebieski Sterowanie spryskiwaczem przód/tył
J22 25 Amp Naturalny Moduł szyberdachu
M1 15 A niebieski Światło stopu
M2 20 A żółty Elektroniczny mechanizm różnicowy o ograniczonym poślizgu/zawieszenie pneumatyczne
M3 20 A żółty Przekaźnik odblokowania/dRL klapy podnoszonej
M5 25 Amp Naturalny Falownik 115 V AC
M6 20 A żółty Czujnik deszczu/zapalniczka
M7 20 A żółty Gniazdo zasilania nr 2 (przełączane)
M8 20 A żółty Przednie podgrzewane siedzenie i kierownica
M9 20 A żółty Tylne podgrzewane siedzenia
M10 15 A niebieski Wideo/uniwersalny mechanizm otwierania drzwi garażowych
M11 10 A czerwony Ogrzewanie, wentylacja i klimatyzacja (system kontroli klimatu)
M12 30 A zielony Radio/wzmacniacz
M13 20 A żółty Klaster instrumentów
M14 20 A żółty Kamera cofania
M15 20 A żółty Moduł(y) siedzeń zasilania /adaptacyjny tempomat/telematyka audio/przekaźnik świateł do jazdy dziennej/moduł zawieszenia pneumatycznego/zestaw wskaźników
M16 10 A czerwony Kontroler urządzeń przytrzymujących pasażerów
M18 15 A niebieski Lampa stopu (2012, 2013)
M19 25 Amp Naturalny Automatyczne wyłączanie 1 i 2
M20 15 A niebieski Klaster instrumentów
M21 20 A żółty Automatyczne wyłączanie 3
M22 10 A czerwony Klaksony (niski/wysoki) — prawy
M23 10 A czerwony Klaksony (niski/wysoki) — lewy
M24 25 Amp Naturalny Tylna wycieraczka
M25 20 A żółty Wyjście silnika pompy paliwa/pompa podnoszenia oleju napędowego (tylko eksport)
M26 10 A czerwony Bank przełączników drzwi kierowcy
M27 10 A czerwony Wyłącznik zapłonu/bezprzewodowy moduł sterowania/moduł dostępu bezkluczykowego
M28 15 A niebieski Sterownik układu napędowego/sterownik skrzyni biegów
M29 10 A czerwony Monitor ciśnienia w oponach
M30 15 A niebieski Złącze diagnostyczne J1962
M31 20 A żółty Lampy zapasowe
M32 10 A czerwony Kontroler urządzeń przytrzymujących pasażerów
M33 10 A czerwony Sterownik układu napędowego/sterownik skrzyni biegów
M34 10 A czerwony Moduł wspomagania parkowania/moduł systemu klimatyzacji/czujnik podczerwieni/ moduł kompasu
M35 15 A niebieski Tylne światła postojowe lewe
M36 20 A żółty Gniazdo zasilania
M37 10 A czerwony Układ zapobiegający blokowaniu się hamulców/Moduł układu kontroli stabilności/czujnik przełącznika lampki stopu
M38 25 Amp Naturalny Wszystkie blokady i odblokowanie drzwi
