W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Durango z lat: 2023.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Schemat skrzyni bezpieczników w komorze silnika

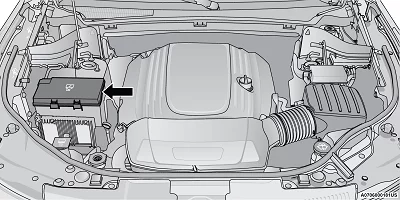

Centrum dystrybucji zasilania znajduje się w komorze silnika w pobliżu słupków rozruchowych akumulatora. To centrum zawiera wkłady bezpiecznikowe, mikrobezpieczniki, przekaźniki i wyłączniki automatyczne. Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej stronie pokrywy, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej stronie pokrywy, zgodnie z poniższą tabelą.
Podczas instalowania pokrywy centrum dystrybucji zasilania ważne jest, aby upewnić się, że pokrywa jest prawidłowo umieszczona i całkowicie zatrzaśnięta. Niezastosowanie się do tego zalecenia może spowodować przedostanie się wody do centrum dystrybucji zasilania, co może spowodować awarię instalacji elektrycznej.

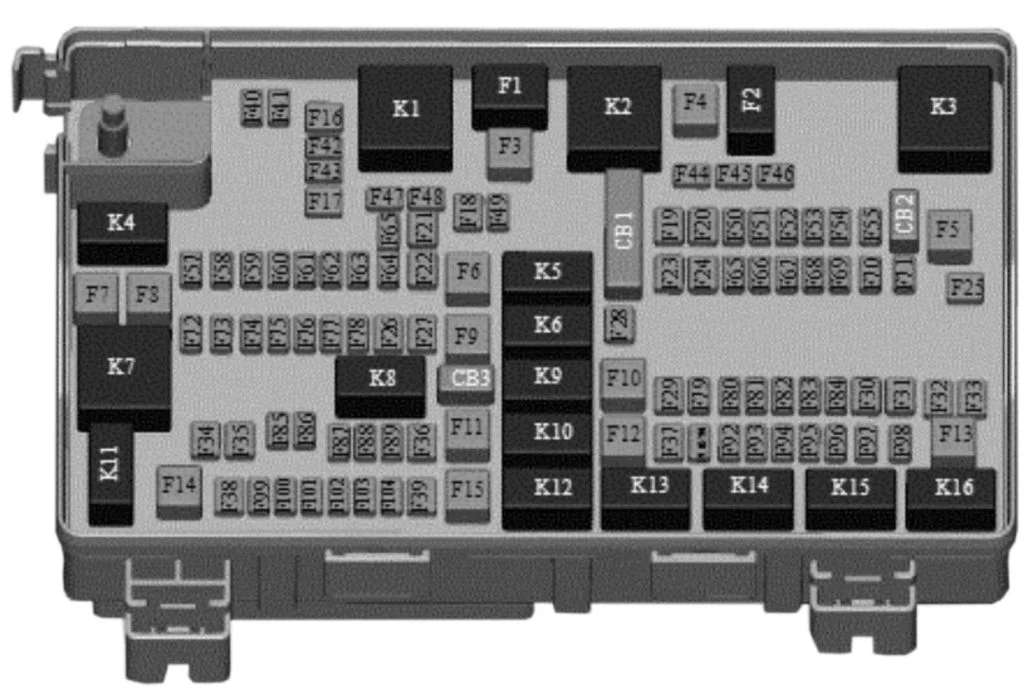

| Wgłębienie | Bezpiecznik wkładu | Bezpiecznik mikro | Opis |
| * Jeśli jest na wyposażeniu | |||
| F01 | – | – | Zapasowy |
| F02 | – | – | Zapasowy |
| F03 | 60 A Żółty | – | Rad Fan * |
| F04 | 60 A Żółty | – | Pompa ESP bez SRT |
| F05 | 40 A zielony | – | Zawieszenie pneumatyczne * |
| F06 | 40 A zielony | – | Pompa ABS SRT |
| F07 | 30 A Różowy | – | Elektromagnes rozrusznika |
| F08 | – | – | Zapasowy |
| F09 | 30 A Różowy | – | Podgrzewanie oleju napędowego * / POMPA PODCIŚNIENIA * |
| F10 | 40 A zielony | – | Światło CBC nr 2 / ZEW |
| F11 | 30 A Różowy | – | Hamulec holowniczy przyczepy* |
| F12 | 40 A zielony | – | Zamki CBC #3 / Blokady zasilania |
| F13 | 40 A zielony | – | HVAC BLWR MTR |
| F14 | 40 A zielony | – | CBC #4 / Światło zewnętrzne |
| F15 | 40 A zielony | – | Chłodzenie silnika LTR * |
| F 16 | – | – | Zapasowy |
| F17 | 30 A Różowy | – | Podkładki HDLP * |
| F18 | – | – | Zapasowy |
| F19 | 20 A niebieski | – | Zagłówek elektromagnetyczny * |
| F20 | 30 A Różowy | – | Moduł drzwi przejściowych |
| F21 | – | – | Zapasowy |
| F22 | 20 A niebieski | – | ECM * / PCM * |
| F23 | 30 A Różowy | – | CBC nr 1 / Światło wewnętrzne |
| F24 | 30 A Różowy | – | Moduł drzwi kierowcy |
| F25 | 30 A Różowy | – | Wycieraczka |
| F26 | 30 A Różowy | – | Zawory ESP/ECU |
| F27 | – | – | Zapasowy |
| F28 | 20 A niebieski | – | Światła cofania przyczepy holowniczej * |
| F29 | 20 A niebieski | – | Światła postojowe do holowania przyczepy* |
| F30 | 30 A Różowy | – | Holowanie przyczepy (gniazdo)* |
| F31 | – | – | Zapasowy |
| F32 | 30 A Różowy | – | DTCM |
| F33 | – | – | Zapasowy |
| F34 | 30 A Różowy | – | ELSD * |
| F35 | 30 A Różowy | – | szyberdach * |
| F36 | 30 A Różowy | – | EBL |
| F37 | 25 A Wyczyść | – | Silnik dmuchawa HVAC tylnej * |
| F38 | 30 A Różowy | – | Przetwornica mocy |
| F39 | 30 A Różowy | – | PLG |
| F40 | – | 10 A czerwony | DRL – Światła do jazdy dziennej/ poziomowanie reflektorów * |
| F41 | – | – | Zapasowy |
| F42 | – | 20 A Żółty | Klakson |
| F43 | – | – | Zapasowy |
| F44 | – | 10 A czerwony | Port diagnostyczny |
| F45 | – | 5 A Tan | Moduł bezpieczeństwa cybernetycznego |
| F46 | – | – | Zapasowy |
| F47 | – | – | Zapasowy |
| F48 | – | – | Zapasowy |
| F49 | – | 10 A czerwony | ICS / HVAC |
| F50 | – | 20 A Żółty | Zawieszenie pneumatyczne * / ELSD * |
| F51 | – | 15 A niebieski | KIN / RF HUB / ESCL * |
| F52 | – | – | Zapasowy |
| F53 | – | 20 A Żółty | Holowanie przyczepy – lewe światła skrętu/stopu* |
| F54 | – | – | Zapasowy |
| F55 | – | – | Zapasowy |
| F56 | – | 15 A niebieski | PCM * |
| F57 | – | 20 A Żółty | Czujnik NOX * / PM czujnik * / Podgrzewanie paliwa * |
| F58 | – | 15 A niebieski | Reflektory HID lewy * |
| F59 | – | 10 A czerwony | Przekaźnik pompy SCR * |
| F60 | – | 15 A niebieski | TCM |
| F61 | – | 10 A czerwony | Czujnik cząstek stałych * |
| F62 | – | 10 A czerwony | Sprzęgło klimatyzacji |
| F63 | – | 20 A Żółty | Cewki zapłonowe */ Kondensatory cewek zapłonowych* |
| F64 | – | 25 A Wyczyść | Wtryskiwacze paliwa / ECM |
| F65 | – | – | Zapasowy |
| F66 | – | 10 A czerwony | Szyberdach */ LRSM */ RVM / DSRC / Port USB / DTV * / WCP * |
| F67 | – | 15 A niebieski | Port CDM/UCI/Port USB |
| F68 | – | 20 A Żółty | Tylna wycieraczka |
| F69 | – | 15 A niebieski | Zasilanie światła punktowego * |
| F70 | – | 20 A Żółty | Pompa Paliwa |
| F71 | – | 30 A Zielony | Wzmacniacz */ANCM* |
| F72 | – | 10 A czerwony | ECM * / PCM * |
| F73 | – | 15 A niebieski | Reflektor HID prawy * |
| F74 | – | – | Zapasowy |
| F75 | – | 10 A czerwony | Kontrola podwójnej baterii * |
| F76 | – | 10 A czerwony | ESP |
| F77 | – | 10 A czerwony | DTCM / ELSD * |
| F78 | – | 10 A czerwony | ECM/PCM*/EPS |
| F79 | – | – | Zapasowy |
| F80 | – | 10 A czerwony | UGDO |
| F81 | – | 20 A Żółty | Światła skrętu/stopu holowania przyczepy w prawo* |
| F82 | – | 10 A czerwony | SCCM / Tempomat / DTV * |
| F83 | – | 10 A czerwony | Drzwi wlewu paliwa |
| F84 | – | 15 A niebieski | Grupa |
| F85 | – | 10 A czerwony | ORC (poduszka powietrzna) |
| F86 | – | 10 A czerwony | ORC (poduszka powietrzna) |
| F87 | – | 10 A czerwony | Moduł zawieszenia pneumatycznego * |
| F88 | – | 15 A niebieski | Klaster / CSG * / ITBM * |
| F89 | – | – | Zapasowy |
| F90 | – | – | Zapasowy |
| F91 | – | 20 A Żółty | Przestrzeń ładunkowa – gniazdo zasilania |
| F92 | – | 10 A czerwony | Tylna lampka konsoli * / Tylne gniazdo zasilania |
| F93 | – | 20 A Żółty | Zapalniczka |
| F94 | – | 10 A czerwony | Moduł przerzutki/skrzynki transferowej |
| F95 | – | 10 A czerwony | Tylna kamera / czujnik martwego punktu* |
| F96 | – | 10 A czerwony | Przeł. podgrzewacza siedzenia tylnego* |
| F97 | – | 20 A Żółty | Tylne podgrzewane siedzenia/podgrzewana kierownica* |
| F98 | – | 20 A Żółty | Wentylowane fotele/przednie podgrzewane fotele* |
| F99 | – | 10 A czerwony | Moduł systemów klimatyzacji/wspomagania kierowcy/HALF/Parktronx |
| F100 | – | 10 A czerwony | Aktywne tłumienie * |
| F101 | – | 15 A niebieski | Czujnik temperatury/czujnik wilgotności |
| F102 | – | 15 A niebieski | Zapasowy |
| F103 | – | 10 A czerwony | PTC / Tylna dmuchawa HVAC * |
| F104 | – | 20 A Żółty | Gniazda zasilania (tablica przyrządów/konsola środkowa/tylny bagażnik) |
