W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Trax z lat: 2013, 2014, 2015, 2016, 2017.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

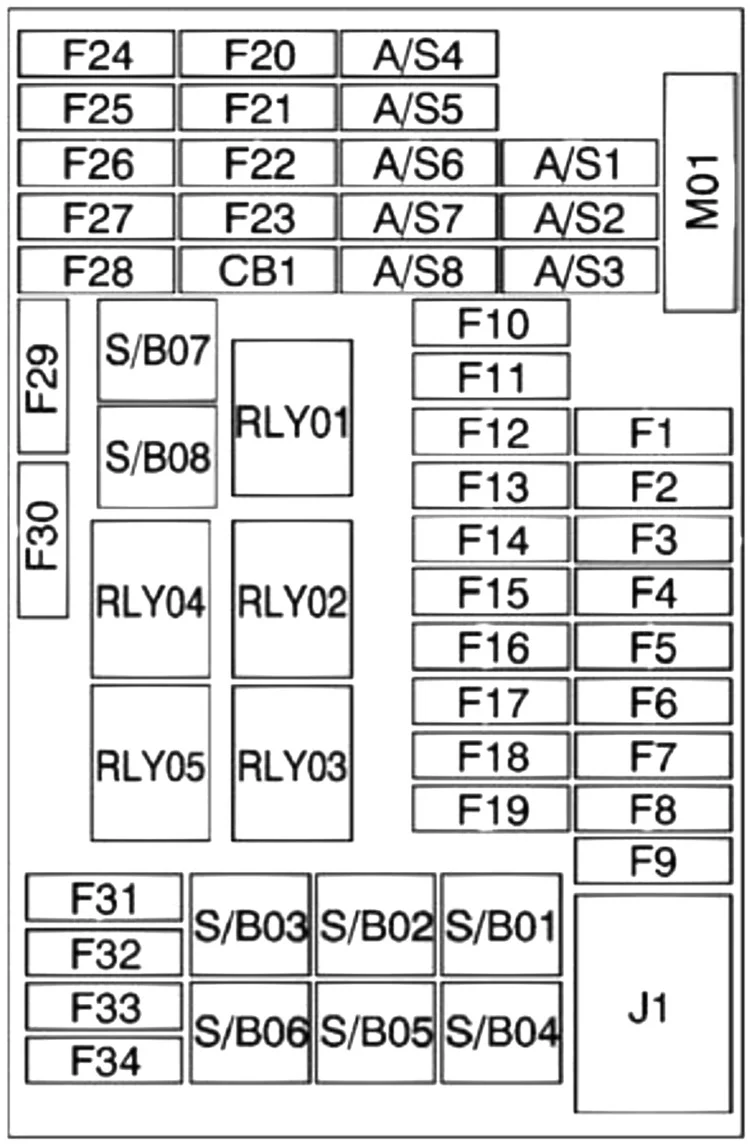

Skrzynka bezpieczników tablicy rozdzielczej
Znajduje się na spodzie tablicy rozdzielczej po stronie kierowcy, za schowkiem po lewej stronie kierownicy.
| Numer | Opis |
|---|---|
| Bezpieczniki mini | |
| 1 | Moduł kontroli nadwozia 1 |
| 2 | Moduł kontroli nadwozia 2 |
| 3 | Moduł kontroli nadwozia 3 |
| 4 | Moduł kontroli nadwozia 4 |
| 5 | Moduł kontroli nadwozia 5 |
| 6 | Moduł kontroli nadwozia 6 |
| 7 | Moduł kontroli nadwozia 7 |
| 8 | Moduł kontroli nadwozia 8 |
| 9 | Przełącznik zapłonu z logiką dyskretną |
| 10 | Akumulator – moduł diagnostyczny |
| 11 | Złącze łącza danych |
| 12 | Ogrzewanie, wentylacja i klimatyzacja MDL |
| 13 | Przekaźnik klapy podnoszonej |
| 14 | Moduł UPA |
| 15 | Wewnętrzne lusterko wsteczne |
| 16 | Nieużywany |
| 17 | Przełącznik podnośnika szyby kierowcy |
| 18 | Czujnik deszczu |
| 19 | Kontrola napięcia regulowanego modułu sterującego nadwozia |
| 20 | Podświetlenie przełącznika kierownicy |
| 21 | Gniazdo zasilania akcesoriów klimatyzacji |
| 22 | Gniazdo zasilania zapalniczki samochodowej/akcesoriów prądu stałego |
| 23 | Zapasowy |
| 24 | Zapasowy |
| 25 | Zapasowy |
| 26 | Wyświetlacz z automatycznym wykrywaniem obecności pasażerów SDM RC |
| 27 | Moduł IPC/Kompas |
| 28 | Przełącznik reflektorów/przetwornica prądu stałego/przełącznik sprzęgła |
| 29 | Zapasowy |
| 30 | Zapasowy |
| 31 | Akumulator IPC |
| 32 | Radio/Gong |
| 33 | Wyświetlacz |
| 34 | OnStar (jeśli jest w wyposażeniu)/VLBS |
| Bezpieczniki S/B | |
| 1 | PTC 1 |
| 2 | PTC 2 |
| 3 | Silnik przedniej szyby |
| 4 | Silnik tylnej szyby |
| 5 | Przekaźnik trybu logistycznego |
| 6 | Zapasowy |
| 7 | Przednie elektryczne szyby |
| 8 | Tylne elektryczne szyby |
| Wyłącznik obwodu | |
| CB1 | Zapasowy |
| Bezpiecznik midi | |
| M01 | PTC |
| Przekaźniki | |
| RLY01 | Zasilanie akcesoriów/zachowana moc akcesoriów |
| RLY02 | Klapa bagażnika |
| RLY03 | Zapasowy |
| RLY04 | Przekaźnik dmuchawy |
| RLY05 | Tryb logistyczny |
| Główne złącze | |
| J1 | GŁÓWNE ZŁĄCZE PWR IEC |

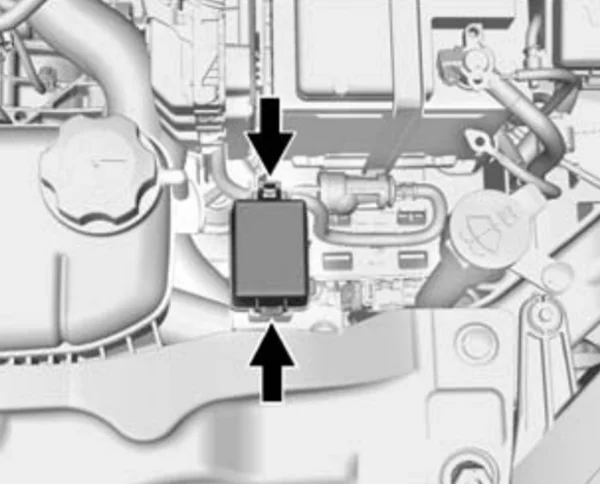

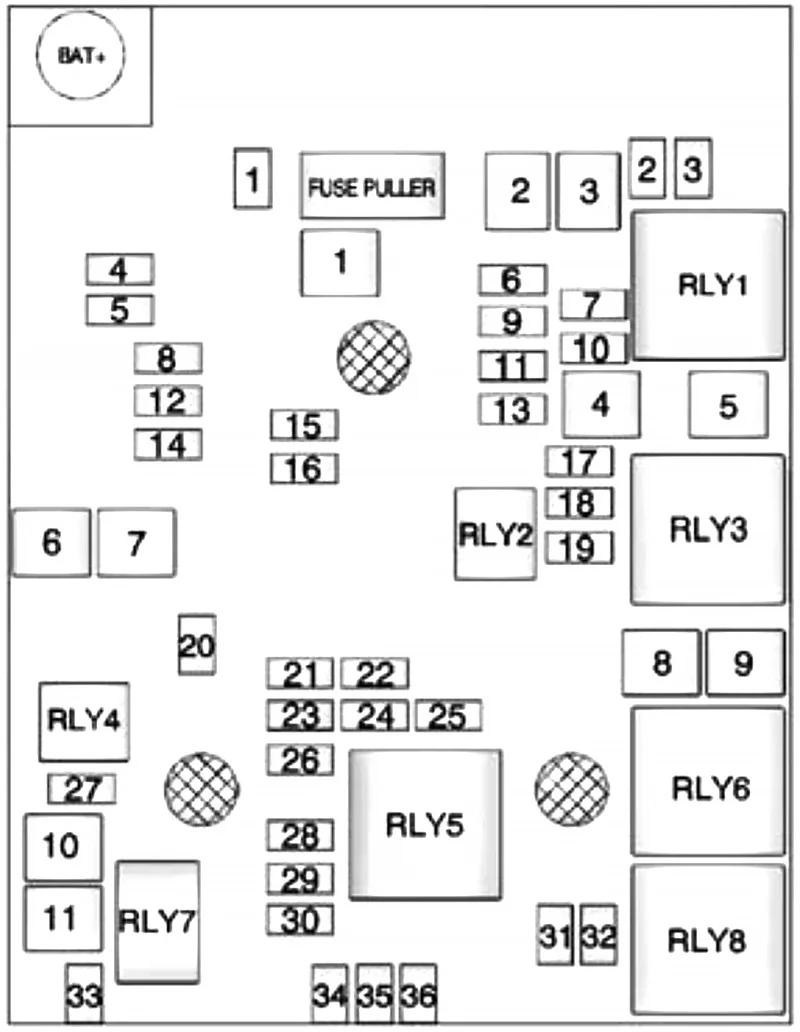

Skrzynka bezpieczników komory silnika
Znajduje się w komorze silnika po stronie kierowcy.
| Numer | Opis |
|---|---|
| Bezpieczniki mini | |
| 1 | Szyberdach |
| 2 | Przełącznik zewnętrznego lusterka wstecznego |
| 3 | Elektromagnes odpowietrznika pochłaniacza (tylko 1 4 l) |
| 4 | Nieużywany |
| 5 | Elektroniczny zawór modułu sterującego hamulca |
| 6 | 2013: I B S |
| 7 | Nieużywany |
| 8 | Akumulator modułu sterującego skrzyni biegów |
| 9 | Nieużywany |
| 10 | Moduł sterujący układu paliwowego R/C (tylko 1,4 l)/poziomowanie reflektorów |
| 11 | Tylna wycieraczka |
| 12 | Odmgławiacz tylnej szyby |
| 13 | Nieużywany |
| 14 | Ogrzewanie zewnętrznego lusterka wstecznego |
| 15 | Akumulator modułu sterującego układu paliwowego (tylko 1,4 l) |
| 16 | Moduł podgrzewanego siedzenia |
| 17 | Moduł sterowania skrzynią biegów R/C |
| 18 | Moduł sterujący lngine R/C |
| 19 | Pompa paliwa (tylko 1,8 l) |
| 20 | Nieużywany |
| 21 | Przekaźnik wentylatora (dodatkowy blok bezpieczników – 1,4 LV Przekaźnik wentylatora 3 85 (1,8 l) |
| 22 | Pompa zimnego rozruchu (tylko 1,8 l) |
| 23 | Cewka zapłonowa/wtryskiwacze |
| 24 | Pompa spryskiwacza |
| 25 | Nieużywany |
| 26 | Elektrozawór oczyszczania kanistra/Elektromagnes zaworu wodnego/Czujniki tlenu – przed i po/Elektromagnetyczny zawór upustowy turbiny (1,4 l)/Elektromagnes obejścia turbosprężarki (1,4 LV IMTV Solenoid (1,8 l)) |
| 27 | Nieużywany |
| 28 | 2013: Benzyna: NIEUŻYWANA Olej napędowy: ECM PT IGN-3 |
| 29 | Moduł sterujący silnika Układ napędowy Zapłon 1/Zapłon 2 |
| 30 | Czujnik masowego przepływu powietrza Olej napędowy: CZUJNIK O2 |
| 31 | Lewe światło drogowe |
| 32 | Prawe światło drogowe |
| 33 | Akumulator modułu sterującego silnika |
| 34 | Klakson |
| 35 | Sprzęgło sprężarki klimatyzacji |
| 36 | Przednie światła przeciwmgielne |
| Bezpieczniki typu J | |
| 1 | Pompa elektronicznego modułu sterującego hamulca |
| 2 | Przednia wycieraczka |
| 3 | Silnik dmuchawy |
| 4 | Klimatyzacja IEC |
| 5 | Nieużywany |
| 6 | 2013: Benzyna: NIEUŻYWANY Olej napędowy: PODGRZEWACZ PALIWA |
| 7 | Nieużywany |
| 8 | Wentylator chłodzący niski/średni (1,4 l)/niski wentylator chłodzący (1,8 l) |
| 9 | Wysoki poziom wentylatora chłodzącego |
| 10 | 2013: Benzyna: EVP Olej napędowy: ŚWIECA ŻAROWA |
| 11 | Elektromagnes rozrusznika |
| Przekaźniki U-Micro | |
| RLY2 | Pompa paliwa (tylko 1,8 l) |
| RLY4 | Zapasowy |
| Przekaźniki HC-Micro | |
| RLY7 | Rozrusznik |
| Mini przekaźniki | |
| RLY1 | Uruchom korbę |
| RLY3 | Środkowy wentylator chłodzący (tylko 1,4 l) |
| RLY5 | Przekaźnik układu napędowego |
| RLY8 | Niski poziom wentylatora chłodzącego |
| Przekaźniki HC-Mini | |
| RLY6 | Wysoki poziom wentylatora chłodzącego |
Blok przekaźników pomocniczych
| Numer | Opis |
|---|---|
| RLY01 | Elektryczna pompa próżniowa |
| RLY02 | Sterowanie wentylatorem chłodzącym 1 |
| RLY03 | Sterowanie wentylatorem chłodzącym 2 |
| RLY04 | Przyczepa (tylko 1,4 l) |

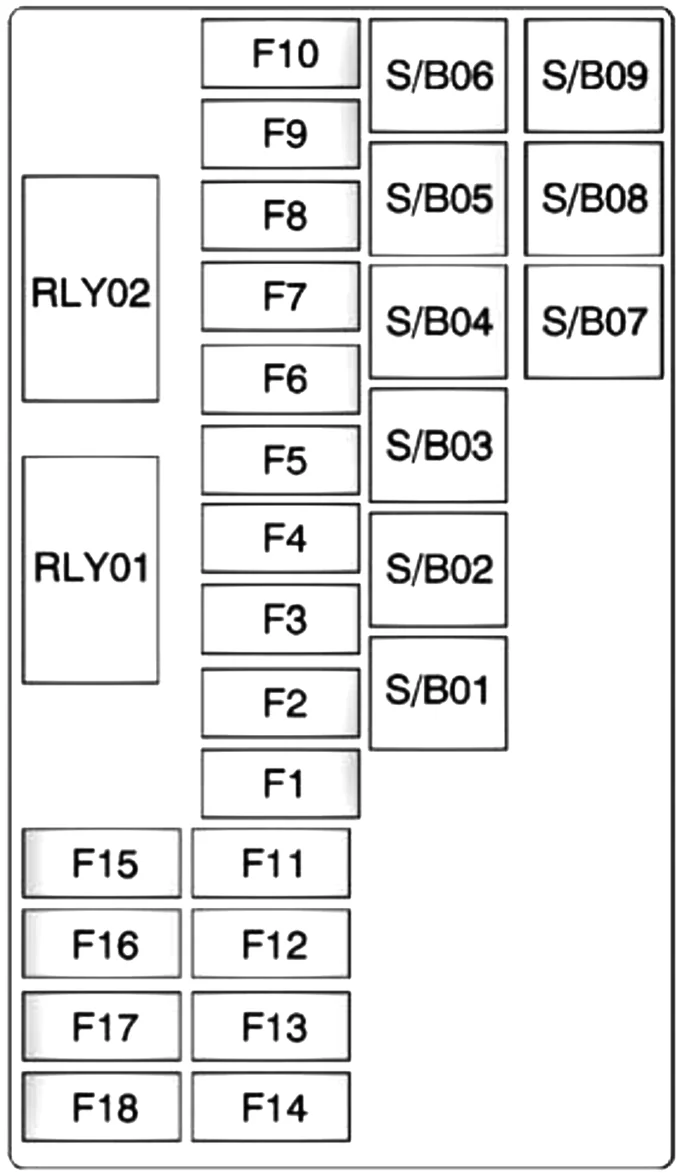

Skrzynka bezpieczników w bagażniku
Znajduje się za pokrywą po lewej stronie tylnej komory.
| Numer | Opis |
|---|---|
| Bezpieczniki mini | |
| 1 | Przełącznik lędźwiowy fotela kierowcy |
| 2 | Przełącznik lędźwiowy fotela pasażera |
| 3 | Wzmacniacz |
| 4 | Gniazdo przyczepy |
| 5 | Moduł napędu na wszystkie koła |
| 6 | Moduł automatycznego wykrywania obecności pasażerów |
| 7 | Akumulator zapasowy/modułu LPG |
| 8 | Światła postojowe przyczepy |
| 9 | Zapasowy |
| 10 | Moduł ostrzegania o zapasowej/bocznej martwej strefie |
| 11 | Moduł przyczepy |
| 12 | Stacja nawigacyjna |
| 13 | Podgrzewana kierownica |
| 14 | Gniazdo przyczepy |
| 15 | Przełącznik EVP |
| 16 | Czujnik wody w paliwie |
| 17 | Wewnętrzne lusterko wsteczne/regulacja napięcia |
| 18 | Moduł zapasowy/LPG Uruchom/rozkręć |
| Bezpieczniki S/B | |
| 1 | Przełącznik fotela kierowcy /moduł pamięci |
| 2 | Przełącznik elektrycznego siedzenia pasażera |
| 3 | Moduł przyczepy |
| 4 | Przetwornica AC/CD/C |
| 5 | Akumulator |
| 6 | Spryskiwacz reflektora |
| 7 | Zapasowy |
| 8 | Zapasowy |
| 9 | Zapasowy |
| Przekaźniki | |
| 1 | Przekaźnik zapłonu |
| 2 | Przekaźnik zapłonu |
