W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Trax z lat: 2018, 2019, 2020, 2021, 2022.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

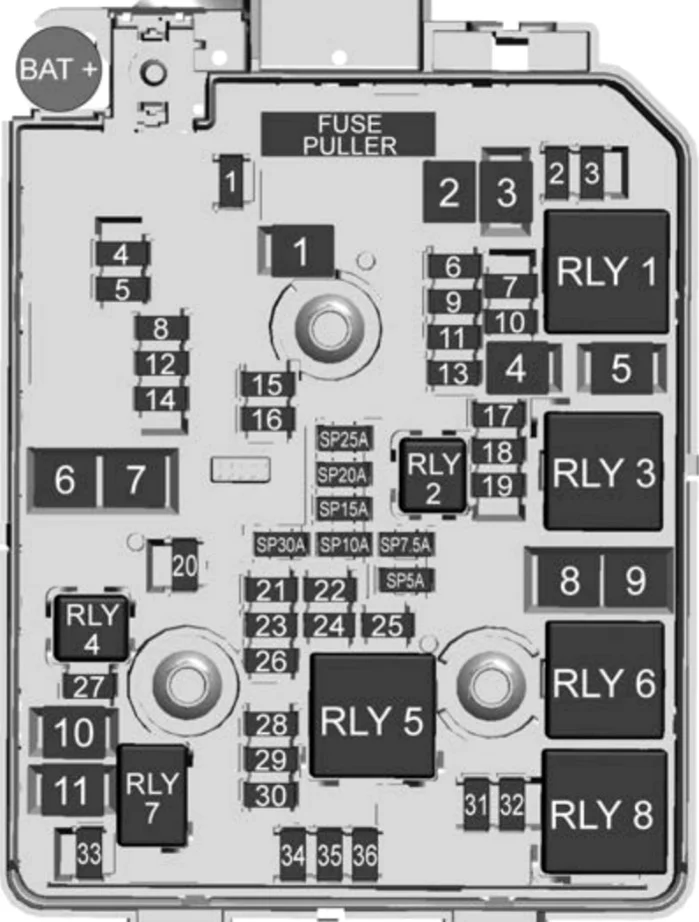

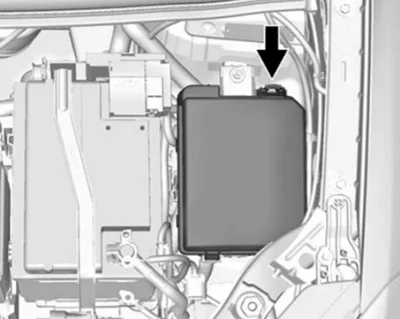

Skrzynka bezpieczników komory silnika

Aby zdjąć pokrywę bloku bezpieczników, ściśnij zacisk i podnieś ją.

Chevrolet Trax (2018-2022) - schematy bezpieczników i przekaźników

Chevrolet Trax (2018-2022) - schematy bezpieczników i przekaźników

Numer Opis
Bezpieczniki mini
1 szyberdach
2 2018-2020: Przełącznik zewnętrznego lusterka wstecznego/ elektrycznie sterowana szyba po stronie kierowcy/ czujnik deszczu/ uniwersalny mechanizm otwierania drzwi garażowych
2021-2022: Przełącznik zewnętrznego lusterka wstecznego/ elektrycznie sterowana szyba po stronie kierowcy/ czujnik deszczu
3 Elektrozawór odpowietrzający kanistra
4
5 Elektroniczny zawór modułu sterującego hamulca
6 2018-2020: Inteligentny czujnik akumulatora
7 208-2021: Elektryczna blokada kolumny kierownicy
8 Moduł sterujący skrzynią biegów/FICM
9 Moduł automatycznego wykrywania obecności
10 2018-2020: Przełącznik regulacji ustawienia reflektorów/ Silnik regulacji ustawienia reflektorów/ Kamera cofania/ Wewnętrzne lusterko wsteczne
2021: Kamera cofania/ Wewnętrzne lusterko wsteczne
2022: Kamera cofania
11 Tylna wycieraczka
12 Odmgławiacz tylnej szyby
13 Przełącznik lędźwiowy zasilania
14 Ogrzewanie zewnętrznego lusterka wstecznego
15 Akumulator modułu sterującego układu paliwowego
16 Moduł podgrzewanego siedzenia /Moduł pamięci
17 2018-2020: Przetwornica TIM DC DC/Moduł sterowania układem paliwowym RC/ Moduł kompasu
2021: Moduł sterujący układu paliwowego RC/ Nagrzewnica nadmuchowa
2022: Moduł sterujący układu paliwowego RC
18 Moduł sterujący silnika RC/ Moduł sterujący skrzynią biegów RC/ FICM RC
19 2018-2020: Pompa paliwowa
20
21 Przekaźnik wentylatora (pomocniczy BEC)
22
23 Cewka zapłonowa/cewka wtryskiwacza
24 Pompa spryskiwacza
25 2018-2020: Automatyczne poziomowanie reflektorów
26 EMS Var 1
27
28 2021-2022: Zapłon 3
29 Układ napędowy modułu sterującego silnika/zapłon 1/zapłon 2
30 EMS Var 2
31 Lewe światło drogowe
32 Prawe światło drogowe
33 Akumulator modułu sterującego silnika
34 Klakson
35 Sprzęgło klimatyzacji
36 2018-2020: Przednie światła przeciwmgielne
Bezpieczniki typu J
1 Pompa elektronicznego modułu sterującego hamulca
2 Przednia wycieraczka
3 Liniowa dmuchawa modułu mocy
4 IEC RC
5
6
7
8 Wentylator chłodzący niski – średni
9 Wentylator chłodzący – wysoki
10 2018-2021: EVP
11 Elektromagnes rozrusznika
Przekaźniki U-Micro
2 2018-2021: Pompa paliwowa
4
Przekaźniki HC-Micro
7 Rozrusznik
Mini przekaźniki
1 Uruchom/rozkręć
3 Wentylator chłodzący – środkowy
4
5 Przekaźnik układu napędowego
8 Wentylator chłodzący – niski
Przekaźniki HC-Mini
6 Wentylator chłodzący – wysoki
Zobacz także:  Chevrolet Cobalt (2011-2018) - schematy bezpieczników i przekaźników

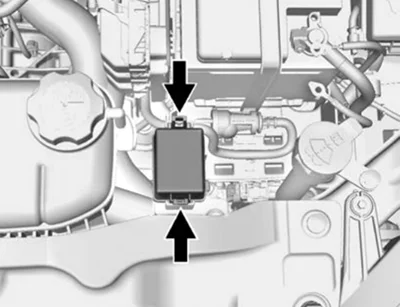

Blok przekaźników pomocniczych

Chevrolet Trax (2018-2022) - schematy bezpieczników i przekaźników

Chevrolet Trax (2018-2022) - schematy bezpieczników i przekaźników

Numer Opis
01 2018-2020: Elektryczna pompa próżniowa
02 Sterowanie wentylatorem chłodzącym 1
03 Sterowanie wentylatorem chłodzącym 2
04 2018-2020: Przyczepa (tylko 1,4 l)

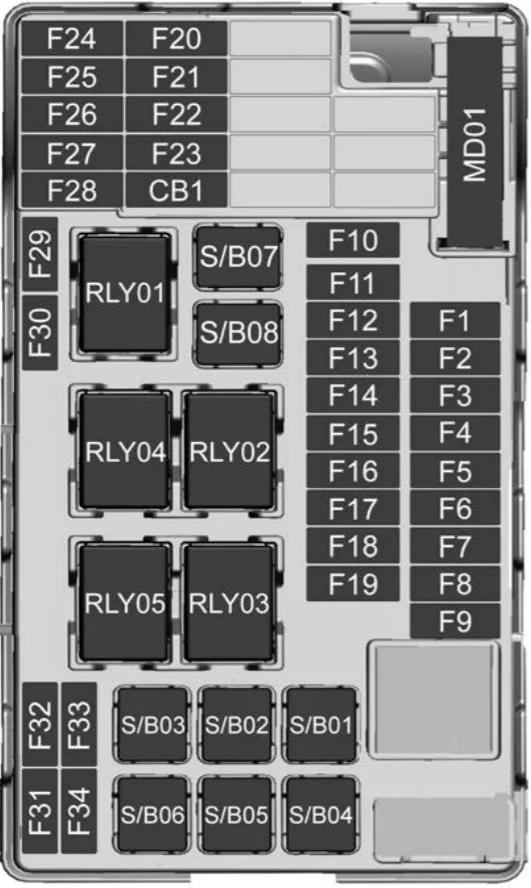

Skrzynka bezpieczników w przedziale pasażerskim

Tablica bezpieczników znajduje się na desce rozdzielczej po stronie kierowcy, za schowkiem. Aby wyjąć schowek, otwórz go i wyciągnij.

Chevrolet Trax (2018-2022) - schematy bezpieczników i przekaźników

Chevrolet Trax (2018-2022) - schematy bezpieczników i przekaźników

Numer Opis
F1 Moduł kontroli nadwozia 1
F2 Moduł kontroli nadwozia 2
F3 Moduł kontroli nadwozia 3
F4 Moduł kontroli nadwozia 4
F5 Moduł kontroli nadwozia 5
F6 Moduł kontroli nadwozia 6
F7 Moduł kontroli nadwozia 7
F8 Moduł kontroli nadwozia 8
F9 Przełącznik zapłonu z logiką dyskretną
F10 Wykrywanie akumulatora modułu diagnostycznego
F11 Złącze łącza danych
F12 Moduł HVAC/ICS
F13 Przekaźnik klapy bagażnika
F14 Centralny moduł bramy
F15 2018-2020: Ostrzeżenie o niezamierzonej zmianie pasa ruchu/GENTEX
F 16
F17 2018-2020: Elektryczna blokada kolumny kierownicy
F18 Moduł wspomagania parkowania/Ostrzeżenie o martwej strefie bocznej
F19 Moduł kontroli nadwozia/Kontrola napięcia regulowanego
F20 SpringClock
F21 Klimatyzacja/Gniazdo zasilania akcesoriów/PRNDM
F22 Pomocnicze gniazdo zasilania/prąd stały z przodu
F23 2018-2020: HVAC/MDL/ICS
F24
F25 Moduł OnStar/Eraglonass
F26 2018: Podgrzewana kierownica.
2019-2021: Elektryczna pompa próżniowa
F27 2018-2020: Zestaw wskaźników/ Dodatkowa nagrzewnica/ Pomocniczy wyświetlacz obrazu wirtualnego
2021-2022: Zestaw wskaźników
F28 2018-2020: Pasza z przyczepy 2
F29 2018-2020: System informacyjno-rozrywkowy
F30 2018-2020: DC DC 400W
F31 Akumulator modułu zestawu wskaźników
F32 Srebrny moduł audio/nawigacja
F33 2018-2020: Zasilanie przyczepy 1
F34 Wejście pasywne / Start pasywny
Bezpieczniki midi
M01 2018-2020: Dodatni współczynnik temperaturowy
Bezpieczniki S/B
S/B01 2018: Elektrycznie sterowany fotel pasażera 1
2019-2020: Chłodzenie układu napędowego – 1 2021-2022: Dodatkowa
nagrzewnica HVAC – 1
S/B02 2018: nieużywany.
2019-2020: Chłodzenie układu napędowego – 2
2021-2022: Dodatkowa nagrzewnica HVAC – 2
S/B03 Elektrycznie sterowane przednie szyby
S/B04 Tylne elektryczne szyby
S/B05 Przekaźnik trybu logistycznego/DC DC 400W
S/B06 Elektrycznie sterowany fotel kierowcy
S/B07
S/B08 2018-2020: Moduł interfejsu przyczepy
Wyłącznik obwodu
CB1
Przekaźniki
RLY01 Akcesoria/Zatrzymane zasilanie akcesoriów
RLY02 Klapa bagażnika
RLY03
RLY04 Dmuchacz
RLY05 Tryb logistyczny
Zobacz także:  Chevrolet Express (2008-2009) - schematy bezpieczników i przekaźników

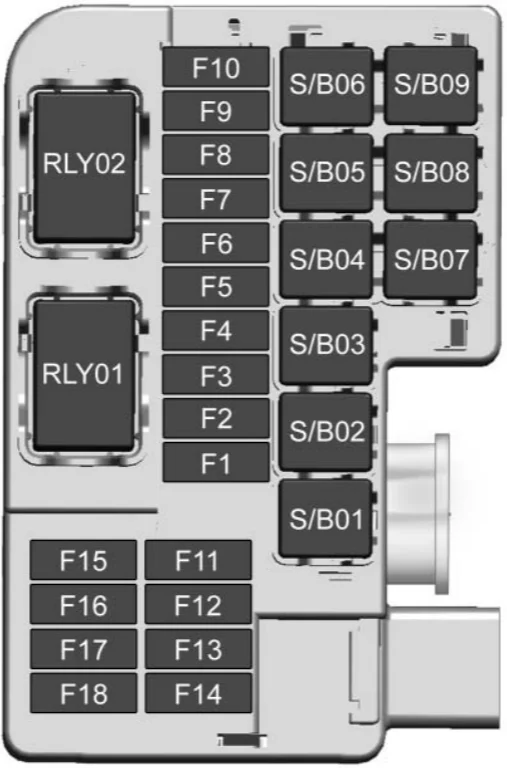

Skrzynka bezpieczników w bagażniku

Znajduje się za pokrywą po lewej stronie tylnej komory.

Chevrolet Trax (2018-2022) - schematy bezpieczników i przekaźników

Chevrolet Trax (2018-2022) - schematy bezpieczników i przekaźników

Numer Opis
F1 2018-2020: Wzmacniacz audio
F2 Moduł sterowania napędem tylnym
F3
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15 _
F 16
F17
Bezpieczniki S/B
S/B1 2018-2020: Transformator DC-DC 400W
S/B2 2018-2020: Transformator DC-DC 400W
S/B3 Moduł inwertera DC/AC
S/B4
S/B5
Przekaźniki
RLY01
RLY02
RLY03
RLY04
RLY05
Wyłączniki automatyczne
CB1
