W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Bolt EV z lat: 2016, 2017, 2018, 2019, 2020, 2021, 2022.

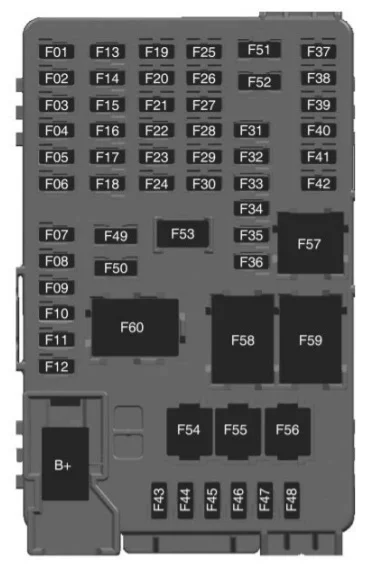

Skrzynka bezpieczników tablicy rozdzielczej
Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie deski rozdzielczej. Aby uzyskać do niego dostęp, otwórz drzwiczki panelu bezpieczników, wyciągając je. Aby ponownie zamontować drzwi, najpierw włóż górną wypustkę, a następnie wepchnij drzwi z powrotem na ich pierwotne miejsce.
| Numer | Opis |
|---|---|
| F01 | Moduł przetwarzania wideo |
| F02 | Kontrolka czujnika słonecznego |
| F03 | Alarm bocznej martwej strefy |
| F04 | Wejście pasywne, start pasywny |
| F05 | CGM (centralny moduł bramy) |
| F06 | Moduł sterowania nadwozia 4 |
| F07 | Moduł sterowania nadwozia 3 |
| F08 | Moduł sterujący nadwozia 2 |
| F09 | Moduł sterowania nadwozia 1 |
| F10 | 2017-2021: Moduł interfejsu przyczepy 1 2022: Police SSV |
| F11 | Wzmacniacz |
| F12 | Moduł sterowania nadwozia 8 |
| F13 | Złącze łącza danych 1 |
| F14 | Automatyczny asystent parkowania |
| F15 | 2017: Złącze łącza danych 2 2018-2021: Nieużywane 2022: Reflektor lewy |
| F 16 | Pojedynczy moduł falownika mocy 1 |
| F17 | Moduł sterowania nadwozia 6 |
| F18 | Moduł sterowania nadwozia 5 |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | — |
| F23 | USB |
| F24 | Moduł ładowania bezprzewodowego |
| F25 | Odbity wyświetlacz ostrzegawczy LED |
| F26 | Podgrzewana kierownica |
| F27 | 2017-2018: Nieużywany 2019-2022: CGM 2 (centralny moduł bramy) |
| F28 | Zestaw wskaźników 2 |
| F29 | 2017-2021: Moduł interfejsu przyczepy 2 |
| F30 | 2017-2020: Urządzenie do poziomowania reflektorów |
| F31 | 2017-2021: OnStar 2022: Telemetyczna platforma sterowania (OnStar) |
| F32 | 2017-2018: Nieużywany 2019-2021: Wirtualny czujnik dostępu klawiatury |
| F33 | Moduł ogrzewania, wentylacji i klimatyzacji |
| F34 | 2017-2018: Nieużywany 2019-2021: Moduł wirtualnego klucza dostępu 2022: Wyświetlacz ogrzewania, wentylacji i klimatyzacji / Zintegrowany stos centralny |
| F35 | Zestaw wskaźników 1 |
| F36 | 2017-2021: Radio 2022: Moduł stosu centralnego |
| F37 | — |
| F38 | — |
| F39 | — |
| F40 | — |
| F41 | — |
| F42 | — |
| F43 | Moduł sterowania nadwozia 7 |
| F44 | Moduł czujnikowy i diagnostyczny |
| F45 | Moduł kamery przedniej |
| F46 | Moduł kontroli integracji pojazdu |
| F47 | Pojedynczy moduł falownika mocy 2 |
| F48 | 2017-2020: Elektryczna blokada kolumny kierownicy 2022: Reflektor prawy |
| F49 | Gniazdo pomocnicze |
| F50 | Sterowanie na kierownicy |
| F51 | 2017-2021: Kierownica steruje podświetleniem |
| F52 | 2017-2020: Zdalny moduł funkcyjny smartfona |
| F53 | Pomocnicze gniazdo zasilania |
| F54 | — |
| F55 | Logistyka |
| F56 | 2022: Policja SSV |
| Przekaźniki | |
| F57 | 2022: Policja SSV |
| F58 | Przekaźnik logistyczny |
| F59 | — |
| F60 | Przekaźnik zasilania akcesoriów/pozostałych akcesoriów |

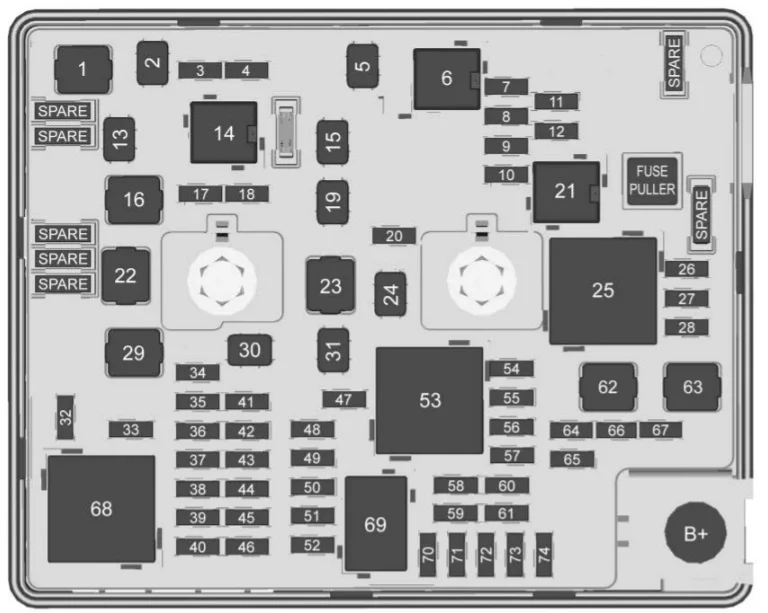

Skrzynka bezpieczników w komorze silnika
Aby otworzyć pokrywę, naciśnij zatrzaski z boku i z tyłu i pociągnij pokrywę do góry.
| Numer | Opis |
|---|---|
| 1 | — |
| 2 | Elektryczna szyba tylna |
| 3 | 2022: Lampa bagażnika |
| 4 | Akumulatorowy system magazynowania energii 1 |
| 5 | 2022: Kierowca fotela elektrycznego |
| 7 | 2017-2021: Lewy reflektor świateł drogowych |
| 8 | 2017-2021: Prawy reflektor świateł drogowych |
| 9 | 2017-2021: Lewy reflektor świateł mijania |
| 10 | 2017-2021: Prawy reflektor świateł mijania |
| 11 | Klakson |
| 12 | — |
| 13 | Sterownik silnika wycieraczki przedniej |
| 15 | Współkierowca silnika wycieraczek przednich |
| 16 | Elektronika zasilania elektronicznego modułu sterującego hamulca |
| 17 | Tylna wycieraczka |
| 18 | Winda załadowcza |
| 19 | Moduł siedziska z przodu |
| 20 | Spryskiwacz |
| 22 | Moduł mocy liniowej |
| 23 | Silnik zasilania elektronicznego modułu sterującego hamulcami |
| 24 | Moduł siedzenia z tyłu |
| 26 | Moduł kontroli zasięgu transmisji |
| 27 | Aeroshutter |
| 28 | Pomocnicza pompa olejowa |
| 29 | Źródło silnika elektrycznego doładowania hamulca |
| 30 | Elektryczne szyby przednie |
| 31 | Centrala elektryczna z szynami w panelu |
| 32 | Odmgławiacz tylnej szyby |
| 33 | Podgrzewane zewnętrzne lusterko wsteczne |
| 34 | Funkcja ostrzegania przyjazna dla pieszych |
| 35 | — |
| 36 | — |
| 37 | Czujnik prądu |
| 38 | 2017-2021: Czujnik deszczu 2022: Czujnik wilgotności |
| 39 | — |
| 40 | Elektryczne wspomaganie hamowania (ECU) |
| 41 | Moduł komunikacyjny linii energetycznej |
| 42 | Automatyczne wykrywanie (niemowlę) pasażera |
| 43 | Przełącznik okna |
| 44 | System magazynowania energii wielokrotnego ładowania |
| 45 | Moduł kontroli integracji pojazdu |
| 46 | 2017-2021: Zintegrowany moduł sterowania podwoziem 2022: Płytka interfejsu zmiany biegów |
| 47 | 2017-2020: Poziomowanie reflektorów 2022: Czujnik wilgotności |
| 48 | 2017-2021: Zintegrowany moduł sterowania podwoziem 2022: Płytka interfejsu zmiany biegów |
| 49 | Wewnętrzne lusterko wsteczne |
| 50 | — |
| 51 | Elektryczne wspomaganie hamowania |
| 52 | 2017-2020: Kamera tylna |
| 54 | Moduł sterowania klimatyzacją |
| 55 | Pompa płynu chłodzącego do systemu magazynowania energii wielokrotnego ładowania |
| 56 | — |
| 57 | Pompa płynu chłodzącego elektroniki mocy |
| 58 | Moduł sterujący silnika |
| 59 | 2017-2020: Elektryczna blokada kolumny kierownicy |
| 60 | Grzałka elektryczna HVAC |
| 61 | Wbudowany moduł ładowania |
| 62 | Moduł kontroli zasięgu skrzyni biegów 1 |
| 63 | Elektryczny wentylator chłodzący |
| 64 | Moduł sterujący silnika |
| 65 | Pomocnicza pompa grzałki |
| 66 | Układ napędowy |
| 67 | Sterownik jednostki napędowej |
| 70 | Moduł sterowania klimatyzacją |
| 71 | — |
| 72 | Moduł kontroli zasięgu skrzyni biegów |
| 73 | Pojedynczy moduł falownika mocy |
| 74 | — |
| Przekaźniki | |
| 6 | 2017-2019: Nieużywany 2020-2022: Funkcja ostrzegania przyjazna dla pieszych |
| 14 | Winda załadowcza |
| 21 | 2017-2021: Lampa HID |
| 25 | Układ napędowy |
| 53 | Bieg/Korba |
| 68 | Odmgławiacz tylnej szyby |
| 69 | Drugi bieg/Korba |
