W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Classic z lat: 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Lokalizacja skrzynek bezpiecznikowych

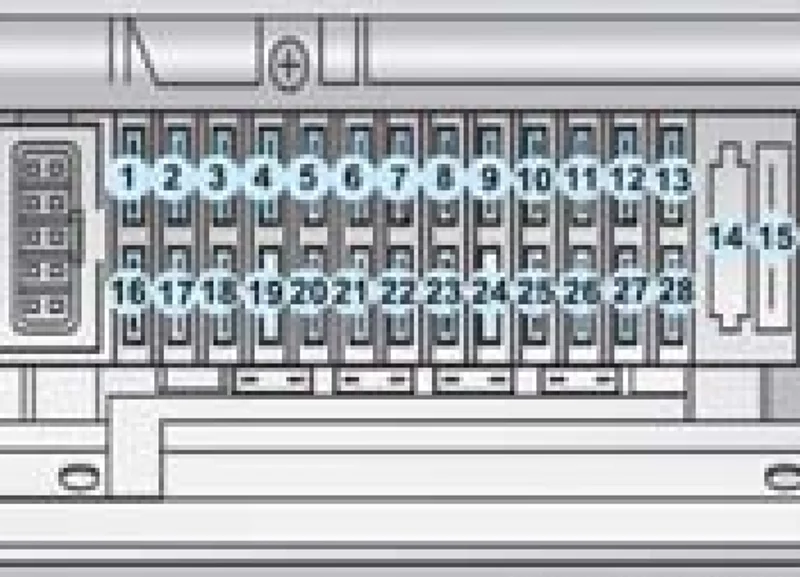

Schemat bezpieczników (wersja 1)
w przedziale pasażerskim
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20A | Światło awaryjne, moduł alarmu przeciwkradzieżowego (jeśli jest w wyposażeniu), klakson, wskaźnik potrójnej funkcji (jeśli jest w wyposażeniu), antena zasilająca (jeśli jest w wyposażeniu), oświetlenie kabiny pasażerskiej i zasilanie łącza diagnostycznego ALDL, system audio (tylko w pojazdach z klapą i wagonami – jeśli wyposażony) |
| 2 | 10 A | Panel |
| 3 | 30A | Odmgławiacz tylnej szyby |
| 4 | – | Nieużywany |
| 5 | – | Nieużywany |
| 6 | 10 A | Cewka przekaźnika wentylatora chłodnicy |
| 7 | 30A | Silnik wentylatora chłodnicy (pojazd wyposażony w klimatyzację) (tylko silnik 1,4 l) |
| 8 | 10 A | Światła postojowe (lewa strona) |
| 9 | 10 A | Pompa zbiornika zimnego rozruchu (Flexpower – jeśli jest na wyposażeniu) |
| 20A | Światło przeciwmgielne (jeśli jest w wyposażeniu) | |
| 10 | 10 A | Światła drogowe – lewa strona |
| 11 | 5A | światło cofania |
| 12 | 10 A | Regulacja wysokości świateł mijania i reflektorów (lewa strona) (jeśli jest w wyposażeniu) |
| 13 | 20A | Centralny zamek drzwi (jeśli jest w wyposażeniu), system audio (tylko pojazdy sedan — jeśli są w wyposażeniu) |
| 14 | 20A | Elektryczny system szyb przednich (jeśli jest w wyposażeniu) |
| 15 | 30A | Silnik wentylacji wewnętrznej (pojazd bez klimatyzacji) lub silnik wentylatora chłodnicy (pojazd z klimatyzacją) |
| 16 | 30A | Spryskiwacz i wycieraczka szyby przedniej/tylnej |
| 17 | 10 A | Tablica przyrządów, wskaźnik z trzema funkcjami (jeśli jest na wyposażeniu), brzęczyk reflektora (jeśli jest na wyposażeniu), cewki przekaźnika odmgławiacza klimatyzacji i tylnej szyby, oświetlenie: od przycisku światła, od włącznika zapłonu wewnętrzna wentylacja i odmgławiacz szyby i sterowanie ogrzewaniem; włączniki zasilania podnośników szyb (jeśli są na wyposażeniu), zasilanie przekaźników klimatyzacji i wentylatora chłodnicy (pojazdy z klimatyzacją) |
| 18 | 15A | Gniazdo akcesoriów elektrycznych, system audio (tylko samochody sedan – jeśli są na wyposażeniu) |
| 20A | Wtyczka do osprzętu elektrycznego i modułu elektronicznego centralnego zamka zamków (jeśli jest na wyposażeniu), systemu audio (tylko samochody Sedan – jeśli są na wyposażeniu) | |
| 19 | 15A | Układ zapłonu i zasilania dla ECM |
| 20 | 15A | Silnik wentylatora chłodnicy (pojazdy bez klimatyzacji) (tylko silnik 1.0L Flexpower – jeśli jest na wyposażeniu) |
| 30A | Silnik wentylatora chłodnicy (pojazdy z klimatyzacją) (tylko silnik 1,0 l Flexpower – jeśli jest na wyposażeniu) lub silnik wentylatora chłodnicy (tylko silnik 1,4 l) | |
| 21 | 15A | Światło hamowania, kierunkowskazy i oświetlenie przełączników świateł awaryjnych oraz dodatkowe tylne światło hamowania (światło hamowania) |
| 22 | 10 A | Podgrzewana sonda lambda, elektromagnes zimnego startu (Flexpower – jeśli jest na wyposażeniu) i cewka przekaźnika zimnego startu (Flexpower – jeśli jest na wyposażeniu) |
| 23 | 10 A | Światła postojowe (prawa strona), oświetlenie tablicy rejestracyjnej i oświetlenie przełącznika klimatyzacji |
| 24 | 10 A | Silniki podnośnika tylnej szyby (jeśli są na wyposażeniu), prędkościomierz |
| 25 | 10 A | Światła drogowe (prawa strona) i kontrolka świateł drogowych (tablica przyrządów) |
| 26 | 20A | Elektryczna pompa paliwa i ECM |
| 27 | 10 A | Regulacja wysokości świateł mijania i reflektorów (jeśli są w wyposażeniu) (prawa strona ) |
| 28 | 5A | Silnik VHCE – ECM (Flexpower – jeśli jest na wyposażeniu) |
W komorze silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| 38 | 10 A | Sygnalizator antywłamaniowy |
Obok schowka (1,0 l Flexpower)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 40A | Chłodnica – prędkość 2 (CRFM) |

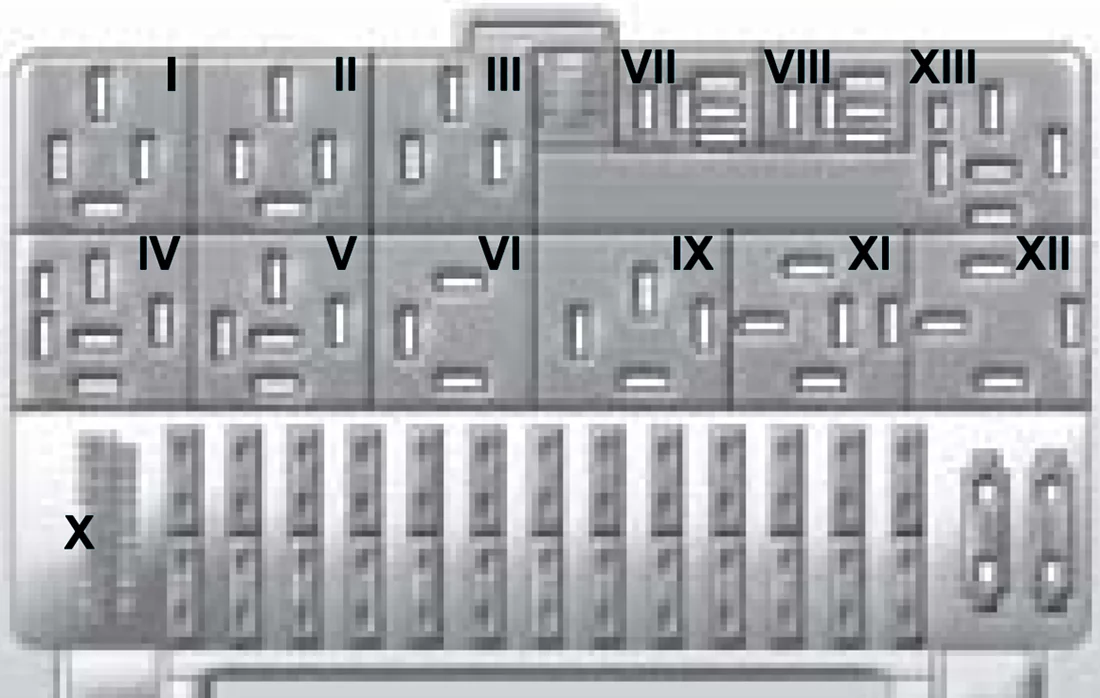

Przekaźniki
Przekaźniki znajdują się w skrzynce bezpieczników, na panelu przednim, za schowkiem w desce rozdzielczej oraz w przestrzeni na nogi pasażera (płyta kopułkowa, prawa strona).
| Numer | Opis |
|---|---|
| I | pompa paliwowa |
| II | uruchamianie klaksonu |
| III | Wycieraczka szyby tylnej (nie dotyczy Sedan) |
| IV | Spryskiwacz do szyb |
| v | Odmgławiacz tylnej szyby |
| VI | kierunkowskaz |
| VII | Zimny start (Flexpower – jeśli jest w wyposażeniu) |
| Światło przeciwmgielne (jeśli jest w wyposażeniu) | |
| viii | Wentylator / grzejnik / pełna prędkość bez klimatyzatora |
| IX | Klakson |
| X | ALDL – Diagnoza |
| XI | Sprężarka/VC |
| Wentylator / chłodnica / maksymalna prędkość – Taxi Colombia | |
| XII | Elektryczne szyby (jeśli są w wyposażeniu) |
| XIII | Nieużywany |
Przekaźniki umieszczone przy stopie pasażera (płyta kopułowa, RH)
| Numer | Opis |
|---|---|
| I | Przekaźnik główny układu wtryskowego (fioletowy) |
Przekaźniki obok schowka
| Numer | Opis |
|---|---|
| I | Wentylator/chłodnica — przekaźnik główny (niebieski) |
| II | Grzejnik – 1. prędkość (zielony) |
| III | Grzejnik – Wentylacja. Wnętrze – Minimalna prędkość (zielony) |
| IV | Chłodnica — 2. bieg (zielony) (tylko silnik 1,0 l Flexpower, jeśli jest w wyposażeniu) lub Chłodnica — drugi bieg (żółty) (tylko silnik 1,4 l) |
| v | Chłodnica — przełącznik 1. i 2. prędkości (czarny) (tylko silnik 1,4 l) |
| VI | Wentylator wewnętrzny – 4. prędkość (zielony) |

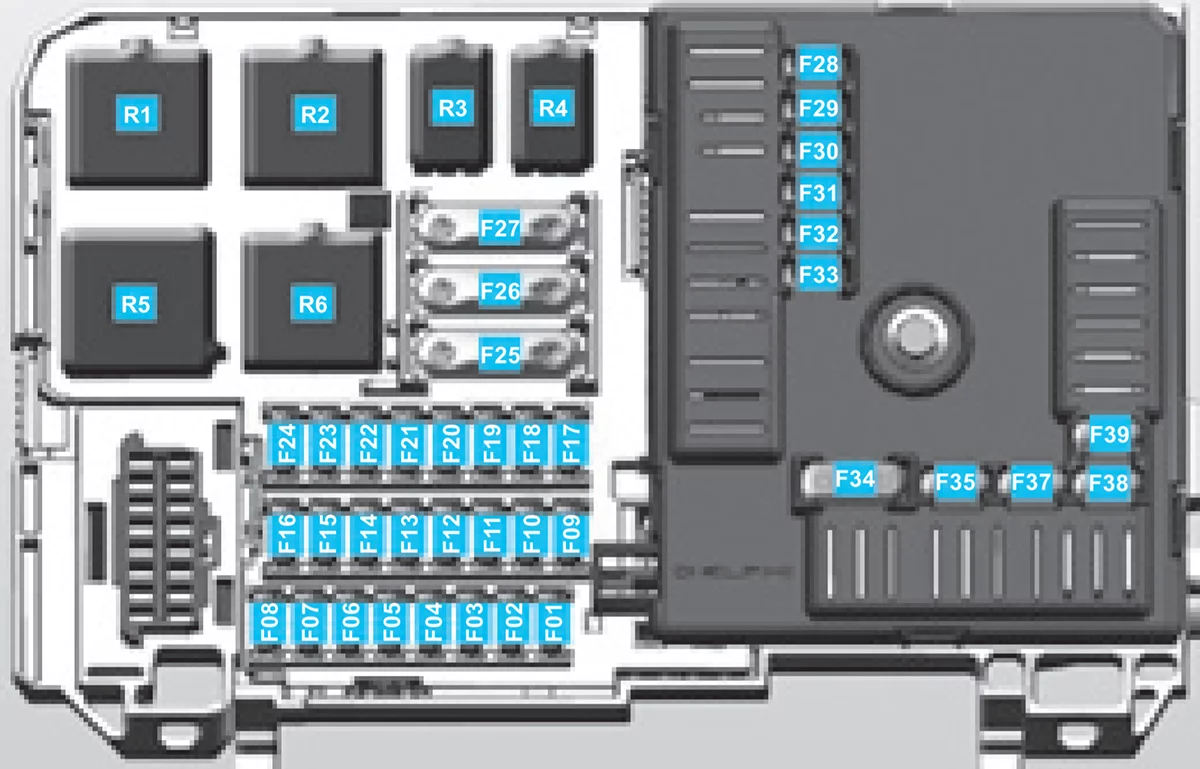

Schemat bezpieczników (wersja 2)
| Numer | Ampery [A] | Opis |
|---|---|---|
| F01 | 10 | Moduł sterujący poduszki powietrznej (SDM) (jeśli jest na wyposażeniu) |
| F02 | 10 | Układ immobilizera / moduł sterujący silnika (ECM) / czujnik prędkości / tablica przyrządów (klaster) / moduł sterujący hamulca (ABS) (jeśli jest na wyposażeniu) |
| F03 | 20 | Gniazda elektryczne akcesoriów / Radio (jeśli jest w wyposażeniu) / Wskaźnik potrójnego obciążenia (TID) (jeśli jest w wyposażeniu) |
| F04 | 10 | Przekaźnik sprężarki klimatyzacji; Główny przekaźnik klimatyzacji |
| F05 | 5 | światło cofania |
| F06 | 15 | Światło hamowania/wskaźnik skrętu |
| F07 | – | Nieużywany |
| F08 | – | Nieużywany |
| F09 | 15 | Prawe i lewe światło drogowe / lampka kontrolna świateł drogowych na tablicy rozdzielczej |
| F10 | 10 | Światła mijania po lewej stronie |
| F11 | 10 | Światła mijania z prawej strony |
| F12 | 10 | Lewe boczne przednie i tylne światło postojowe |
| F13 | 10 | Przednie i tylne prawe boczne światła obrysowe / Podświetlenie przycisków na desce rozdzielczej, Podświetlenie tablicy przyrządów, Radio (jeśli jest w wyposażeniu), TID (jeśli jest w wyposażeniu) / Oświetlenie tablicy rejestracyjnej |
| F14 | – | Nieużywany |
| F15 | – | Nieużywany |
| F 16 | – | Nieużywany |
| F17 | 25 | Moc modułu hamulca ABS (jeśli jest w wyposażeniu) |
| F18 | 10 | Zasilanie radia (jeśli jest w wyposażeniu)/Potrójny wskaźnik pracy (TID) (jeśli jest w wyposażeniu) |
| F19 | 10 | System immobilizera (immobilizer) / deska rozdzielcza / moduł sterujący silnika |
| F20 | 10 | Klakson alarmu przeciwkradzieżowego (ATWS) (jeśli jest na wyposażeniu) |
| F21 | 20 | Światło hamowania, kierunkowskazy / Zasilanie złącza diagnostycznego ALDL / Oświetlenie wnętrza |
| F22 | 20 | Centralny moduł zamka drzwi (jeśli jest na wyposażeniu) |
| F23 | – | Nieużywany |
| F24 | – | Nieużywany |
| F28 | 5 | Moc napędu: Klakson/Pompa paliwa/Układy elektryczne silnika pojazdu |
| F29 | 10 | Klakson |
| F30 | 20 | Elektryczna pompa paliwa i dysze wtrysku paliwa |
| F31 | 20 | Cewka zapłonowa (DIS) / Zasilanie ECM / Czujnik tlenu / Kanister |
| F32 | – | Nieużywany |
| F33 | – | Nieużywany |
| F34 | 30 | elektromagnes rozrusznika |
| F35 | 10 | Pompa zimnego rozruchu (tylko pojazdy wyposażone w silnik 1.0L Flexpower) |
| F37 | 30 | Odmgławiacz tylnej szyby |
| F38 | – | Nieużywany |
| F39 | 25 | Zasilanie silnika wycieraczek |
| F25 | 20 | Układ elektrycznych szyb przednich (wyłącznik obwodu) (jeśli jest w wyposażeniu) |
| F26 | 40 | Moc modułu hamulca ABS (jeśli jest w wyposażeniu) |
| F27 | 30 | Wentylacja wewnętrzna |
| R1 | Sprężarka klimatyzacji (jeśli jest na wyposażeniu) | |
| R2 | Przekaźnik prędkości klimatyzatora 1 (jeśli jest na wyposażeniu) | |
| R3 | Nieużywany | |
| R4 | Nieużywany | |
| R5 | Przekaźnik mocy silnika podnośnika szyby (jeśli jest na wyposażeniu) | |
| R6 | Główny przekaźnik układu klimatyzacji (jeśli jest na wyposażeniu) | |
