W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta S10 i Blazer z lat: 2008, 2009, 2010, 2011.. Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta S10 i Blazer z lat: 2008, 2009, 2010, 2011..

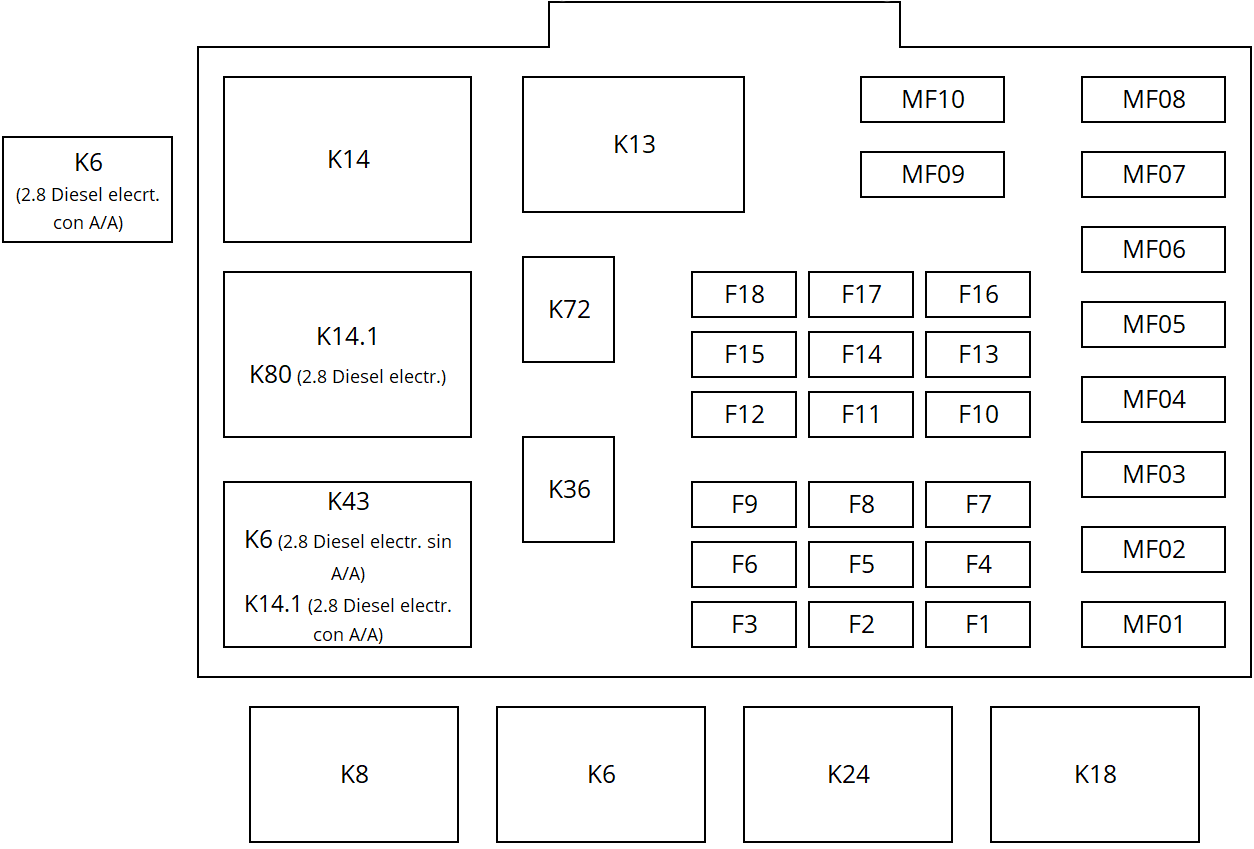

Skrzynka bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 10 A | Zasilanie ECM (2,4 l gazu), główny przekaźnik wtrysku (2,4 l Flexpower — zależnie od wyposażenia) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15A | Układ chłodzenia (2.8L Diesel manual/elektroniczny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 A | Zasilanie ECM (2,4 l gazu / 2,4 l Flexpower – zależnie od wyposażenia), przekaźnik pompy paliwa (2,4 l gazu / 2,4 l Flexpower – zależnie od wyposażenia / 2,8 l elektroniczny układ napędowy), ciśnienie oleju przełącznika zapłonu do silnika (2,4 l gazu / 2,4 l Flexpower – Jeśli jest na wyposażeniu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | — | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | — | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 A | Przekaźnik główny wtrysku (elektroniczny Diesel 2.8L) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | — | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | — | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | — | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 10 A | Układ zimnego rozruchu, cewka DIS i ECM 2.4L Flexpower (jeśli jest w wyposażeniu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | — | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10 A | Przekaźnik zasilania modułu ABS i przekaźnik błędu ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | — | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 20 | Przekaźnik główny wtrysku (elektroniczny Diesel 2.8L) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 15A | przekaźnik klaksonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 20 | przekaźnik świateł mijania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 20 | przekaźnik świateł drogowych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | — | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF01 | 30A | Wentylator chłodnicy – niska prędkość | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF02 | 30A | Wentylator chłodnicy – wysoka prędkość | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF03 | 60A | Obwód zasilania napięciem – akumulator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF04 | 60A | Start silinka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF05 | 60A | Świece żarowe (jeśli są w wyposażeniu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF06 | 40A | wentylator wewnętrzny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF07 | 60A | Hamulec ABS – na wszystkie cztery koła | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF08 | 50A | Obwód zasilania napięciem – akumulator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF09 | 50A | Obwód zasilania – kluczyk włączony | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF10 | 50A | Obwód zasilania – kluczyk włączony | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K6 | przekaźnik świateł mijania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K8 | przekaźnik świateł drogowych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K13 | Przekaźnik wentylatora chłodnicy – wysoka prędkość | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K14 | Przekaźnik wentylatora chłodnicy – niska prędkość | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K14.1 | Przekaźnik wentylatora chłodnicy – szeregowy / równoległy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K18 | Główny przekaźnik wtrysku 2.4L Flexpower (jeśli jest na wyposażeniu) i 2.4L benzyna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K24 | Przekaźnik uruchamiania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K36 | Przekaźnik sprężarki klimatyzacji | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K43 | Przekaźnik wentylacji wewnętrznej – maksymalna prędkość | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K72 | Przekaźnik błędu systemu ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K80 | Główny przekaźnik układu wtryskowego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

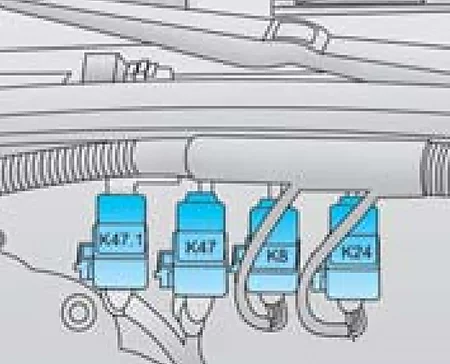

Przekaźniki
W sklepieniu płyty (elektroniczny silnik Diesla 2,8L).
| Numer | Opis |
|---|---|
| K8 | przekaźnik świateł drogowych |
| K24 | Przekaźnik uruchamiania |
| K47 | Przekaźnik świec żarowych (eksport z Argentyny) |
| K47.1 | Przekaźnik świec żarowych (eksport z Argentyny) |
Skrzynka bezpieczników w przedziale pasażerskim
Skrzynka bezpieczników znajduje się na przednim panelu (po lewej stronie) i jest chroniona pokrywą.
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 20 | Zapalniczka/gniazdo akcesoriów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10 A | Moduł centralnego zamka i alarmu przeciwkradzieżowego, czujnik ultradźwiękowy, klakson, moduł immobilizera (oprócz ręcznego Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 20 | przełącznik światła | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 | Napęd na cztery koła – 4×4, deska rozdzielcza | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15A | Moduł „Airbag”, moduł hamowania „Airbag” (jeśli jest na wyposażeniu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 25A | Przełącznik sterowania wentylacją, ogrzewaniem i klimatyzacją, zawór sterujący temperaturą powietrza w pomieszczeniu, reostat sterujący temperaturą, przekaźnik sprężarki klimatyzacji (elektroniczny Diesel 2,8 l), presostat klimatyzacji (elektroniczny Diesel 2,8 l) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 25A | Złącze diagnostyczne ALDL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 30A | Odmgławiacz tylnej szyby (Blazer) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 15A | Brzęczyk ostrzegawczy dla reflektorów i świateł, włącznik hamulca, włącznik kierownicy (tylko dla 2.8L Diesel Manual) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przełącznik hamulca, przełącznik świateł awaryjnych (tylko dla 2,8 l Electronic Diesel, 2,4 l Benzyna i 2,4 l Flexpower – jeśli jest na wyposażeniu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 5A | Moduł centralnego zamka i alarm antykradzieżowy, moduł immobilizera (oprócz ręcznego Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | — | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15A | Moduł konwertera prędkości pojazdu (DRAC), przełącznik hamulca (ABS), brzęczyk ostrzegawczy reflektorów i włączone światła (tylko dla podręcznika Diesel 2.8L) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przełącznik hamulca (ABS) (tylko dla 2.8L Electronic Diesel, 2.4L Benzyna i 2.4L Flexpower, jeśli jest w wyposażeniu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 A | System nagłośnienia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 A | Oświetlenie tablicy przyrządów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 20 | Przekaźnik światła przeciwmgielnego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik świateł przeciwmgielnych i przekaźnik rozrusznika (instrukcja 2,8 l Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 15A | Włącznik sygnału, włącznik światła cofania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 25A | Przełącznik wycieraczek i spryskiwaczy przedniej szyby, silnik wycieraczek szyby przedniej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 10 A | Włącz sygnał, światła drogowe/mijania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 20 | Moduł 4X4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | — | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 10 A | Deska rozdzielcza, oświetlenie grzecznościowe, oświetlenie wewnętrzne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 15A | Przełącznik wycieraczki i spryskiwacza tylnej szyby, silnik wycieraczki tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 10 A | Wyłącznik odmgławiacza tylnej szyby, kompas, lusterko elektryczne i włącznik wycieraczek/spryskiwaczy szyby elektrycznej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | — | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | 20 | Wyłącznik blokady drzwi zasilania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B. | 30A | Wyłącznik elektryczny siłownika szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Przekaźniki
Znajduje się za zapalniczką (tablica przyrządów).
| Numer | Opis |
|---|---|
| K2 | Przekaźnik wskaźnika alarmu przeciwkradzieżowego – LD |
| K3 | Przekaźnik sygnalizacyjny alarmu przeciwkradzieżowego – Ll |
| K12 | Przekaźnik napędu klaksonu |
| K16 | Przekaźnik pompy paliwa (nie dotyczy ręcznego oleju napędowego) |
| K20 | Przekaźnik zimnego rozruchu (Flexpower — jeśli jest na wyposażeniu) |
| K31 | Włącz przekaźnik sygnału |
| K40 | Przekaźnik wycieraczki tylnej szyby i spryskiwacza |
| K43 | Przekaźnik wentylatora wewnętrznego (tylko dla elektronicznego oleju napędowego) |
| K70 | przekaźnik zamka drzwi |
| K73 | Przekaźnik światła przeciwmgielnego |
| K50 | Przekaźnik rozrusznika (tylko dla ręcznego oleju napędowego) |
