W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Blazer z lat: 2019, 2020, 2021, 2022.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



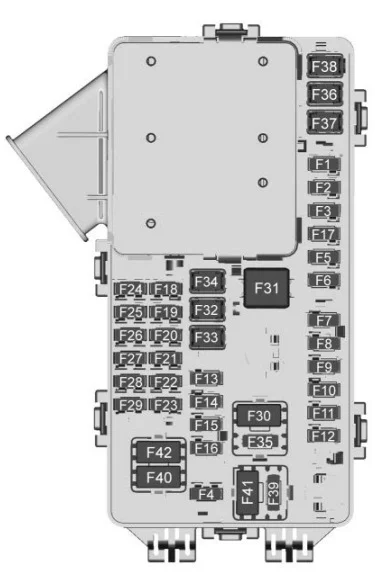

Panel przyrządów

Skrzynka bezpieczników znajduje się wewnątrz konsoli środkowej po stronie pasażera, za pokrywą.

Chevrolet Blazer (2019-2022) - schematy bezpieczników i przekaźników

Numer Opis
F1 Moduł sterowania nadwozia 6
F2 Łącze diagnostyczne/ Centralny moduł bramy
F3 Elektryczna blokada kolumny kierownicy
F4 Nieużywany
F5 Nieużywany
F6 Ogrzewanie, wentylacja i klimatyzacja
F7 Moduł sterowania nadwozia 3
F8 Nieużywany
F9 Podgrzewany przedni prawy fotel
F10 Poduszka powietrzna/pas bezpieczeństwa
F11 Nieużywany
F12 Wzmacniacz/moduł kontroli hałasu
F13 Moduł sterowania nadwozia 7
F14 Podgrzewane siedzenie lewe przednie
F15 Nieużywany
F 16 Szyberdach
F17 Nieużywany
F18 Zestaw wskaźników tablicy rozdzielczej
F19 Moduł sterowania nadwozia 1
F20 Rozrywka na tylnym siedzeniu
F21 Moduł sterowania nadwozia 4
F22 Infotainment USB do transmisji danych/gniazdo AUX
F23 Moduł sterujący nadwozia 2
F24 Ładowarka USB / ładowanie bezprzewodowe
F25 Asystent parkowania
F26 CIM (moduł integracji komunikacji)
F27 Nieużywany
F28 Ogrzewanie, wentylacja i klimatyzacja / Wyświetlacz systemu komunikacji informacyjnej
F29 Radio
F30 Elementy sterujące regulacją kierownicy
F31 2019: Dmuchawa przednia.
2020-2022: Elektryczny wzmacniacz hamulca elektrycznego modułu sterującego hamulca
F32 Falownik DC AC
F33 Elektrycznie regulowane siedzenie kierowcy
F34 Fotel pasażera zasilany elektrycznie
F35 Zasilanie akumulatora IEC 1
F36 Elektryczne wspomaganie kierownicy
F37 Rozrywka na tylnym siedzeniu /ładowanie USB/moduł ładowania bezprzewodowego/dodatkowe gniazdo zasilania/zapalniczka
F38 Moduł sterowania nadwozia 8
F39 Nieużywany
F40 (CB) Nieużywany
F41 (CB) Nieużywany
F42 (CB) Pomocnicze gniazdo zasilania/zapalniczka
Zobacz także:  Chevrolet Colorado (2009-2012) - schematy bezpieczników i przekaźników

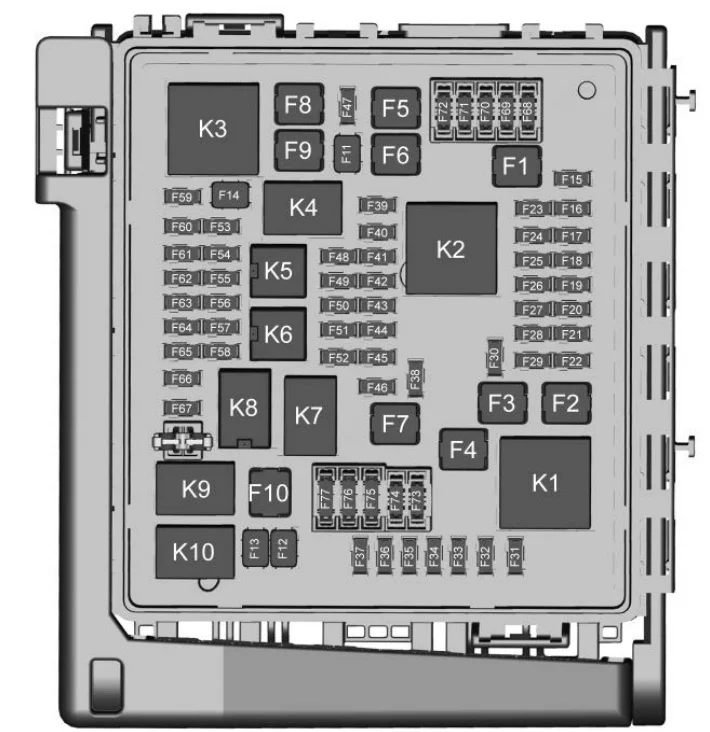

Komora silnika

Chevrolet Blazer (2019-2022) - schematy bezpieczników i przekaźników

Numer Opis
F1 Pompa układu przeciwblokującego
F2 Rozrusznik 1
F3 Transformator DC DC 1
F4 Nieużywany
F5 Transformator DC DC 2
F6 Nieużywany
F7 2019: Elektroniczny moduł sterujący hamulca.
2020-2022: Dmuchawa przednia
F8 Rozrusznik 3
F9 Nieużywany
F10 Nieużywany
F11 Nieużywany
F12 Przednia wycieraczka
F13 2020-2022: Rozrusznik 2
F14 Nieużywany
F15 Tylna wycieraczka
F 16 Nieużywany
F17 Nieużywany
F18 Nieużywany
F19 Nieużywany
F20 Nieużywany
F21 Nieużywany
F22 Elektroniczny moduł sterujący hamulca
F23 Światła postojowe/przyczepy
F24 Prawe światło stopu przyczepy/kierunkowskaz
F25 2019-2021: Blokada kolumny kierownicy
F26 Nieużywany
F27 Lewe światło stopu przyczepy/kierunkowskaz
F28 Nieużywany
F29 Nieużywany
F30 Pompa spryskiwacza
F31 2019-2021: Zapasowy/prawy reflektor świateł mijania
F32 Lewy reflektor świateł mijania
F33 2019-2021: Migawka świateł drogowych / światła przeciwmgielne
2022: Migawka świateł drogowych
F34 Klakson
F35 Nieużywany
F36 2019-2021: Prawe światła mijania / Lewe światła drogowe
2022: Prawe światła mijania
F37 Zapasowy/prawy reflektor świateł drogowych
F38 2019-2021: Automatyczny silnik poziomowania reflektorów
F39 Moduł kontroli transmisji
F40 Centrum elektryczne lewego tylnego autobusu/zapłon DC DC
F41 Klaster instrumentów
F42 Ogrzewanie, wentylacja i klimatyzacja / Centralny moduł bramy bieg/korba
F43 Odblaskowy wyświetlacz ostrzegawczy światła
F44 Elektroniczny moduł sterujący hamulca/elektryczny wzmacniacz hamulców/Run/Crank
F45 Nieużywany
F46 Nieużywany
F47 Nieużywany
F48 Nieużywany
F49 Wewnętrzne lusterko wsteczne
F50 Moduł sterujący układu paliwowego/praca modułu strefy zbiornika paliwa/korba
F51 Podgrzewana kierownica
F52 Sprzęgło klimatyzacji
F53 2022: Pompa płynu chłodzącego
F54 2019-2021: Pompa płynu chłodzącego
F55 Nieużywany
F56 Nieużywany
F57 Moduł sterujący silnika/zapłon
F58 Moduł sterowania skrzynią biegów/zapłon
F59 Akumulator modułu sterującego silnika
F60 Nieużywany
F61 Czujnik O2 1/Aeroshutter/Czujnik masowego przepływu powietrza
F62 Moduł sterujący silnika-nieparzysty
F63 Czujnik O2 2
F64 Moduł sterujący silnika-parzysty
F65 Układ napędowy modułu sterującego silnika 1
F66 Układ napędowy modułu sterującego silnika 2
F67 Układ napędowy modułu sterującego silnika 3
F68 Nieużywany
F69 Nieużywany
F70 Nieużywany
F71 Nieużywany
F72 Nieużywany
F73 Nieużywany
F74 Nieużywany
F75 Nieużywany
F76 Nieużywany
F77 Nieużywany
Przekaźniki
K1 Rozrusznik 1
K2 Bieg/Korba
K3 Rozrusznik 3
K4 Nieużywany
K5 Nieużywany
K6 2019-2021: Pompa płynu chłodzącego
K7 Moduł sterujący silnika
K8 Klimatyzacja
K9 Nieużywany
K10 2019: nieużywany.
2020-2022: Rozrusznik 2
Zobacz także:  Chevrolet Impala (2019-2020) - schematy bezpieczników i przekaźników

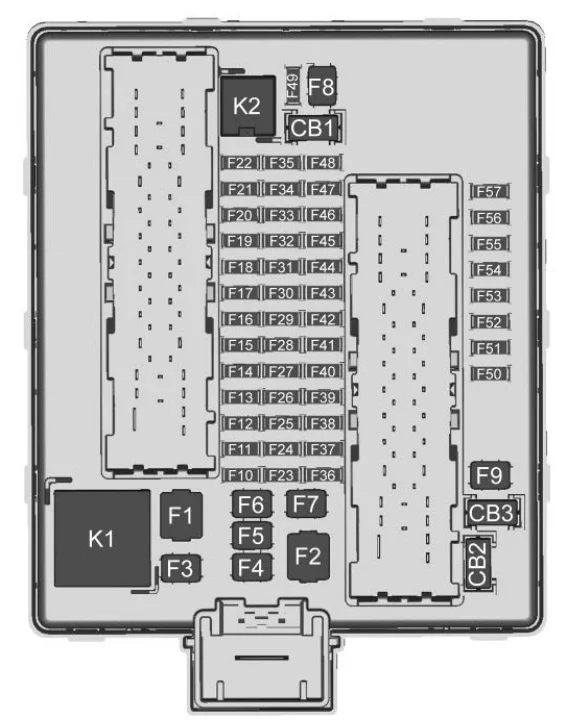

Tylna komora

Skrzynka bezpieczników znajduje się za panelem ozdobnym po stronie kierowcy w tylnym schowku.

Chevrolet Blazer (2019-2022) - schematy bezpieczników i przekaźników

Numer Opis
F1 Nieużywany
F2 Akumulator przyczepy
F3 Nieużywany
F4 Dmuchawa tylna
F5 Sterowanie tylnym napędem 1
F6 Nieużywany
F7 Prawe okno
F8 Odmgławiacz tylnej szyby
F9 Lewe okno
F10 Nieużywany
F11 Przyczepa
F12 Nieużywany
F13 Nieużywany
F14 Nieużywany
F15 Nieużywany
F 16 Nieużywany
F17 Nieużywany
F18 Nieużywany
F19 Nieużywany
F20 Drzwi schowka/lampka stopu przyczepy
F21 Nieużywany
F22 Nieużywany
F23 Nieużywany
F24 Nieużywany
F25 Nieużywany
F26 Hamulec przyczepy
F27 Wentylowany fotel kierowcy /lędźwiowy
F28 Wejście pasywne/ Start pasywny
F29 Nieużywany
F30 Odpowietrznik kanistra
F31 Nieużywany
F32 Podgrzewane lusterka
F33 Nieużywany
F34 Moduł windy załadowczej
F35 Moduł sterujący układu paliwowego/moduł strefy zbiornika paliwa
F36 Wentylowany fotel pasażera / lędźwiowy
F37 Nieużywany
F38 Moduł okienny
F39 Zamknięcie z tyłu
F40 Moduł gniazda pamięci
F41 Automatyczny czujnik obecności
F42 Nieużywany
F43 Nieużywany
F44 Nieużywany
F45 Silnik klapy podnoszonej
F46 Tylne podgrzewane siedzenia
F47 Nieużywany
F48 Nieużywany
F49 Nieużywany
F50 Nieużywany
F51 Nieużywany
F52 Sterowanie tylnym napędem 2/ Półaktywny moduł systemu amortyzacji
F53 Wideo
F54 Obliczanie obiektu zewnętrznego/alarm bocznej martwej strefy
F55 Nieużywany
F56 Uniwersalny pilot/czujnik deszczu
F57 Konsola alarmowa pod sufitem/odstraszacz kradzieży
CB1 Nieużywany
CB2 Nieużywany
CB3 Tylne gniazdo zasilania pomocniczego
K1 Nieużywany
