Chevrolet Blazer K1500 (1992-1994) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Blazer K1500 z lat: 1992, 1993, 1994.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

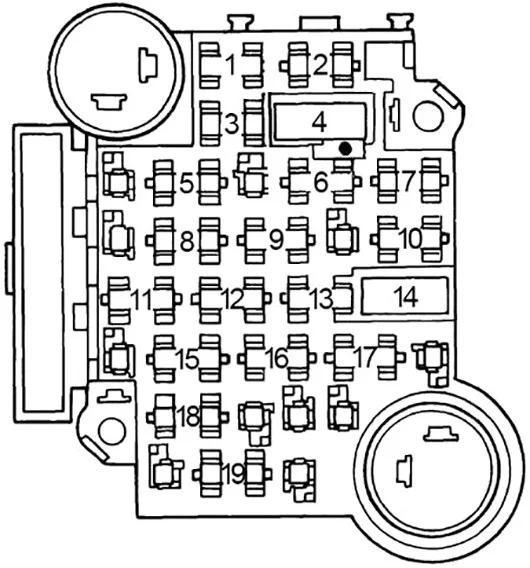

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy.

Chevrolet Blazer K1500 (1992-1994) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20	Tempomat, zegar odmgławiacza tylnej szyby, podświetlenie wyświetlacza napędu na 4 koła, przekaźnik akumulatora pomocniczego, przypomnienie o zapięciu pasów bezpieczeństwa, zasilanie klastra zapłonu
2	15	Światła cofania, kierunkowskazy
3	–	Nieużywany
4	30	Wyłącznik automatyczny: elektryczne szyby
5	5	Dyskretna korba
6	10	Sprzęgło przemiennika momentu obrotowego, rozdzielacz reaktora wtrysku powietrza, elektroniczna kontrola iskry, EGR, elektroniczny moduł sterujący, wyłącznik przeciwblokujący
7	25	Napęd na 4 koła (4WD)
7	15	Prędkościomierz
8	10	Wtryskiwacze korpusu przepustnicy
9	15	Hamulce przeciwblokujące, prędkościomierz klasterowy
10	25	HVAC, napęd na 4 koła, akumulator pomocniczy
11	20	Światła dodatkowe, oświetlenie schowka na rękawiczki, radio
12	20	Przekaźnik klaksonu, zasilanie klaksonu, zapalniczka, światła postojowe
13	5	Przełącznik podświetlenia, ostrzeżenie o włączeniu reflektorów, oświetlenie radia, oświetlenie ogrzewania i klimatyzacji, odmgławiacz tylnej szyby
13	20	Przełącznik podświetlenia, ostrzeżenie o włączeniu reflektorów, oświetlenie radia, oświetlenie ogrzewania i klimatyzacji, odmgławiacz tylnej szyby
14	30	Wyłącznik automatyczny: zamki drzwi, odmgławiacz tylnej szyby
15	15	Światła awaryjne, przypomnienie o zapięciu pasów bezpieczeństwa, światła stopu, pamięć tylnego układu przeciwblokującego
16	25	Spryskiwacz/wycieraczka przedniej szyby
17	–	Nieużywany
18	10	Kanał radiowy
19	15	Światła do jazdy dziennej

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
