BMW 1 F40 (2019-2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 1 F40 z lat: 2019, 2020, 2021, 2022, 2023. BMW 1 F40 to najnowsza generacja kompaktowego modelu BMW 1 Series, wprowadzona na rynek w 2019 roku. Oto kilka informacji na temat tego modelu: Design: BMW 1 F40 wyróżnia się nowoczesnym i dynamicznym […]

09/05/2023
Czas czytania: 7 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 1 F40 z lat: 2019, 2020, 2021, 2022, 2023.

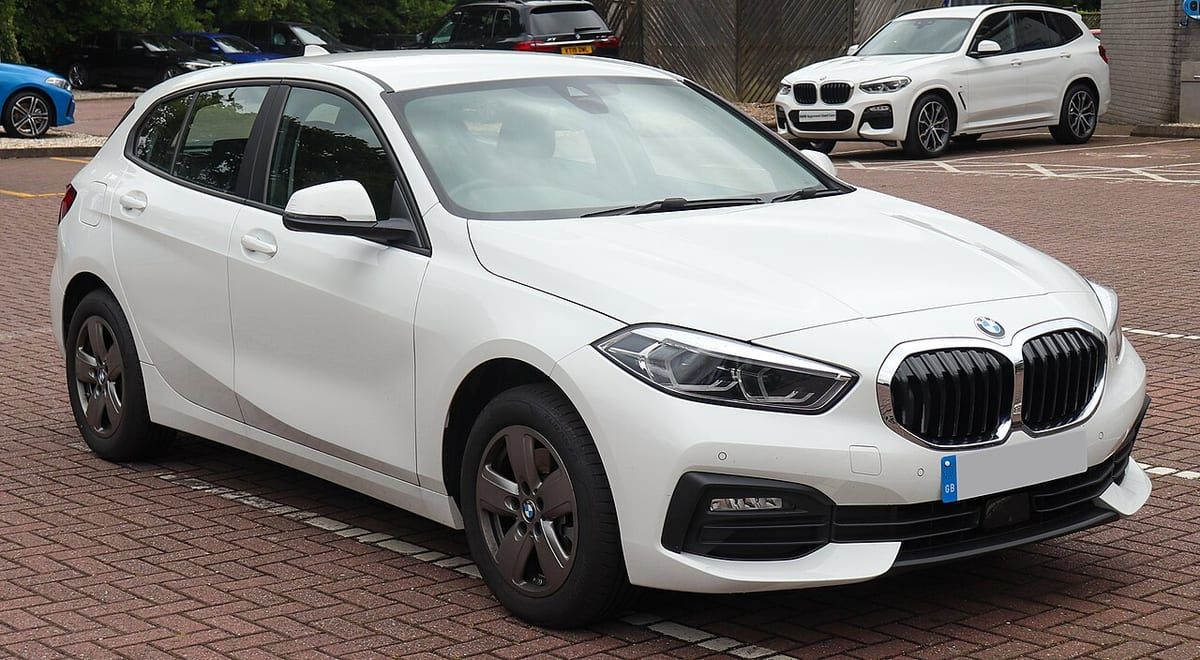

BMW 1 F40 to najnowsza generacja kompaktowego modelu BMW 1 Series, wprowadzona na rynek w 2019 roku. Oto kilka informacji na temat tego modelu:

  1. Design: BMW 1 F40 wyróżnia się nowoczesnym i dynamicznym wyglądem. Charakteryzuje się opadającą linią dachu, agresywnie stylizowanymi reflektorami LED i charakterystyczną, dużą atrapą chłodnicy w przedniej części. Ma sportowe proporcje i dynamiczne linie, które podkreślają jego sportowy charakter.
  2. Nadwozie: BMW 1 F40 to 5-drzwiowy hatchback o przestronnym wnętrzu i dużą ilością miejsca zarówno dla kierowcy, jak i pasażerów. Ma pojemny bagażnik, który można zwiększyć przez składanie tylnej kanapy.
  3. Napęd: BMW 1 F40 oferuje różne opcje napędu, w tym napęd na przednie koła lub na wszystkie koła, w zależności od wersji i wyposażenia. Dostępne są również różne opcje silników benzynowych i wysokoprężnych, które zapewniają zarówno oszczędność paliwa, jak i sportowe osiągi.
  4. Technologie: BMW 1 F40 wyposażono w zaawansowane technologie, takie jak systemy asysty kierowcy, systemy multimedialne i bezpieczeństwa. Może być również wyposażone w systemy nawigacji, łączność Bluetooth, systemy audio wysokiej jakości i wiele innych funkcji.
  5. Wyposażenie i opcje: BMW 1 F40 oferuje różne poziomy wyposażenia, które pozwalają na dostosowanie samochodu do indywidualnych preferencji. Dostępne są również opcje pakietów, takie jak pakiet M Performance, który dodaje elementy sportowe i wydajnościowe.
Zobacz także:  BMW M3 (G80 G81) i M4 (G82) (2020-2024) - schematy bezpieczników i przekaźników

BMW 1 F40 jest kontynuacją sukcesu serii BMW 1 jako kompaktowego samochodu premium. Z nowoczesnym designem, zaawansowanymi technologiami i szeroką gamą opcji napędu i wyposażenia, BMW 1 F40 jest atrakcyjnym wyborem dla osób szukających sportowego, kompaktowego samochodu premium.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

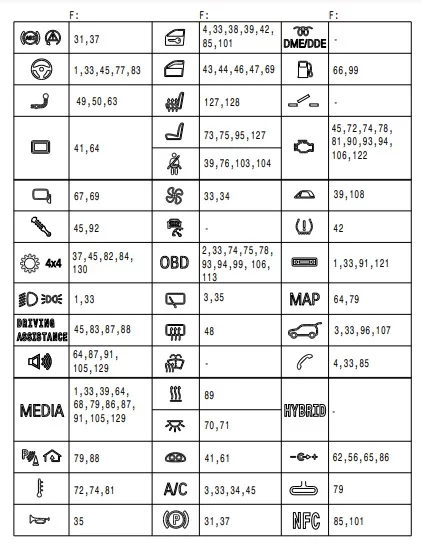

Numery bezpieczników powiązane ze znaczeniem bezpiecznika

BMW 1 F40 (2019-2023) - schematy bezpieczników i przekaźników

Opis symboli można znaleźć tutaj:

Numer Symbol Opis
1 Opis symboli bezpieczników dla BMW ABS (układ przeciwblokujący);

DSC (dynamiczna kontrola stabilności)

2 Opis symboli bezpieczników dla BMW Moduł sterujący funkcją kolumny kierownicy
3 Opis symboli bezpieczników dla BMW Moduł przyczepy, hak holowniczy
4 Opis symboli bezpieczników dla BMW Wyświetlacz przezierny (head-up)
5 Opis symboli bezpieczników dla BMW System START-STOP
6 Opis symboli bezpieczników dla BMW Lusterka elektryczne
7 Opis symboli bezpieczników dla BMW Układ zawieszenia pneumatycznego
8 Opis symboli bezpieczników dla BMW Skrzynia biegów;

DSC – dynamiczna kontrola stabilności;

SMG –   sekwencyjna manualna skrzynia biegów.

9 Opis symboli bezpieczników dla BMW Reflektory;

Czujnik deszczu;

Czujnik światła;

Elektroniczna kontrola wysokości jazdy.

10 Opis symboli bezpieczników dla BMW Moduł świetlny
11 Opis symboli bezpieczników dla BMW Zmieniarka CD;

Moduł bramki „CAN”.

12 Opis symboli bezpieczników dla BMW Alarm
13 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

Czujniki parkowania;

HomeLink (otwieracz drzwi garażowych)

14 Opis symboli bezpieczników dla BMW Wentylator elektryczny
15 Opis symboli bezpieczników dla BMW Klakson
16 Opis symboli bezpieczników dla BMW Moduł drzwi;

Automatyczne miękkie zamykanie.

17 Opis symboli bezpieczników dla BMW Okna elektryczne
18 Opis symboli bezpieczników dla BMW Podgrzewane siedzenia
19 Opis symboli bezpieczników dla BMW Regulacja siedzenia
20 Opis symboli bezpieczników dla BMW Pasy bezpieczeństwa
21 Opis symboli bezpieczników dla BMW OBD
22 Opis symboli bezpieczników dla BMW Ogrzewanie;

Niezależne ogrzewanie postojowe.

Ogrzewanie przedniej szyby.

23 Opis symboli bezpieczników dla BMW Tempomat
24 Opis symboli bezpieczników dla BMW Przekaźnik tylnej wycieraczki
25 Opis symboli bezpieczników dla BMW Odmgławiacz tylnej szyby (ogrzewana szyba tylna)
26 Opis symboli bezpieczników dla BMW Podgrzewacz płynu do spryskiwaczy
27 Opis symboli bezpieczników dla BMW Wentylator
28 Opis symboli bezpieczników dla BMW Światła wewnętrzne
29 Opis symboli bezpieczników dla BMW Klaster instrumentów;

Licznik.

30 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

System klimatyzacji
31 „DDE” Cyfrowa elektronika Diesla (DDE)
32 Opis symboli bezpieczników dla BMW Przekaźnik pompy paliwa;

Sterowanie pompą paliwa.

33 Opis symboli bezpieczników dla BMW DME – cyfrowa elektronika silnika;

Zintegrowany moduł napięciowy – IVM.

34 Opis symboli bezpieczników dla BMW BDC (kontroler domeny nadwozia)
35 Opis symboli bezpieczników dla BMW Wzmacniacz HiFi;

Tuner telewizyjny;

Moduł wideo.

Radio.

36 Opis symboli bezpieczników dla BMW Kontrola ciśnienia w oponach RDV
37 Opis symboli bezpieczników dla BMW  Spryskiwacze szyby przedniej
38 Opis symboli bezpieczników dla BMW System mycia reflektorów
39 Opis symboli bezpieczników dla BMW Szyberdach;

Szkło panoramiczne;

Zamienny moduł górny.

40 Opis symboli bezpieczników dla BMW Telefon
41 Opis symboli bezpieczników dla BMW Zamienny moduł górny;

Przemienny przekaźnik.

42 Opis symboli bezpieczników dla BMW Zapalniczka przednia i tylna;

Gniazdo 12V;

Gniazdo ładowania schowka (12V).

43 Opis symboli bezpieczników dla BMW Hamulec postojowy
44 Opis symboli bezpieczników dla BMW Zamek pokrywy bagażnika (tylnej klapy);

Automatyczne zamykanie tylnej klapy.

45 Opis symboli bezpieczników dla BMW Elektryczna tylna osłona przeciwsłoneczna
46 Opis symboli bezpieczników dla BMW Dynamiczny układ napędowy
47 Opis symboli bezpieczników dla BMW napęd na 4 koła
48 Opis symboli bezpieczników dla BMW Klimatyzacja
49 Opis symboli bezpieczników dla BMW Pomoc w prowadzeniu pojazdu
50 Opis symboli bezpieczników dla BMW System hybrydowy
51 Opis symboli bezpieczników dla BMW System dźwiękowy
52 Opis symboli bezpieczników dla BMW Elektrochromatyczne lusterko wsteczne
53 Opis symboli bezpieczników dla BMW Przekaźnik sprężarki zawieszenia pneumatycznego

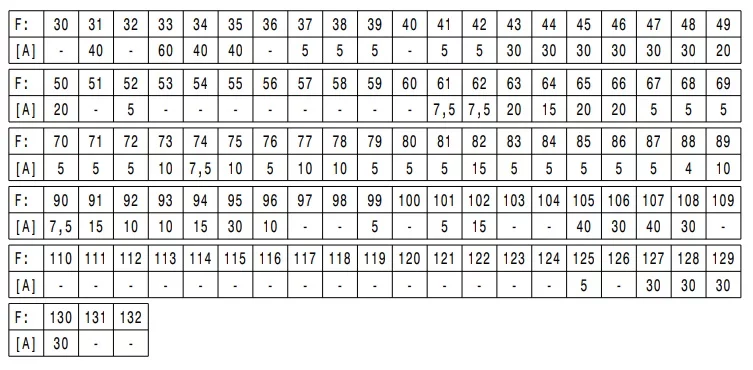

Ampery

  • BDC
  • Przednia skrzynka bezpiecznikowa po prawej
  • Przednia skrzynka bezpiecznikowa po lewej
  • Tylna skrzynka bezpiecznikowa

BMW 1 F40 (2019-2023) - schematy bezpieczników i przekaźników

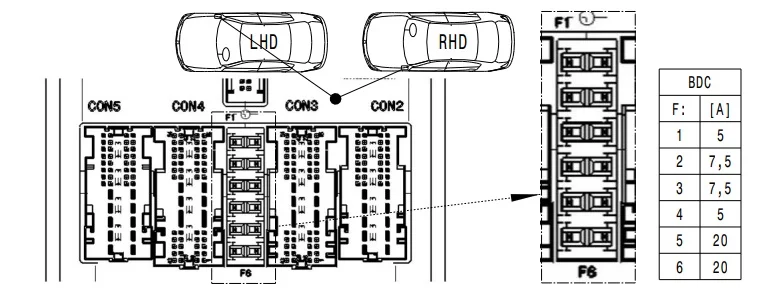

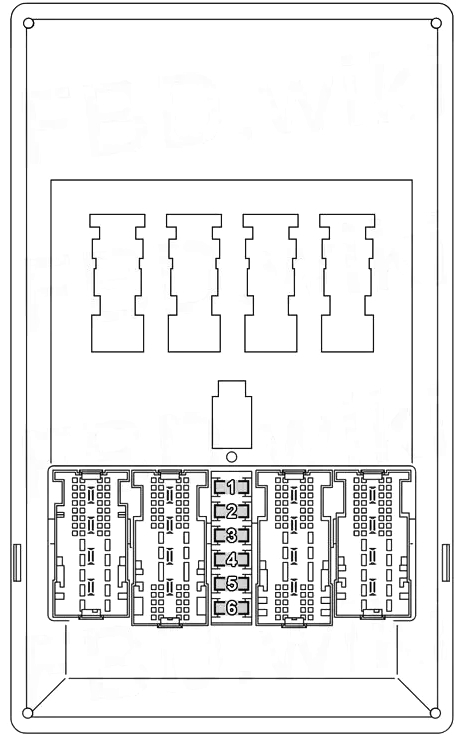

Moduł kontroli nadwozia (BDC)

BMW 1 F40 (2019-2023) - schematy bezpieczników i przekaźników

BMW 1 F40 (2019-2023) - schematy bezpieczników i przekaźników

  • 5A Skrzynka przełączników kolumny kierownicy, przedni środkowy nawiew, panel sterowania systemem audio, sterownik oświetlenia, jednostka główna
  • Gniazdo diagnostyczne 7,5 A, elektroniczna kontrola wysokości jazdy, platforma zapewniająca dynamikę pionową
  • 7,5A Układ ogrzewania/klimatyzacji, moduł funkcyjny tylnej klapy, czujnik deszczu/światła/słońca/słońca/kondensacji
  • 5A Moduł elektroniczny klamki zewnętrznej drzwi po stronie pasażera, moduł elektroniczny klamki zewnętrznej drzwi tylnych po stronie kierowcy, moduł elektroniczny klamki zewnętrznej drzwi po stronie pasażera z tyłu, moduł sterujący mocy, moduł telematyczny
  • 20A Przekaźnik blokujący, przekaźnik odblokowujący (drzwi, korek wlewu paliwa)
  • 20A Przekaźnik zamka drzwi kierowcy, przekaźnik blokady (zamek drzwi kierowcy, zamek drzwi pasażera z przodu, zamek tylnych drzwi po stronie kierowcy, zamek drzwi po stronie pasażera z tyłu, siłownik centralnego zamka drzwi wlewu paliwa)

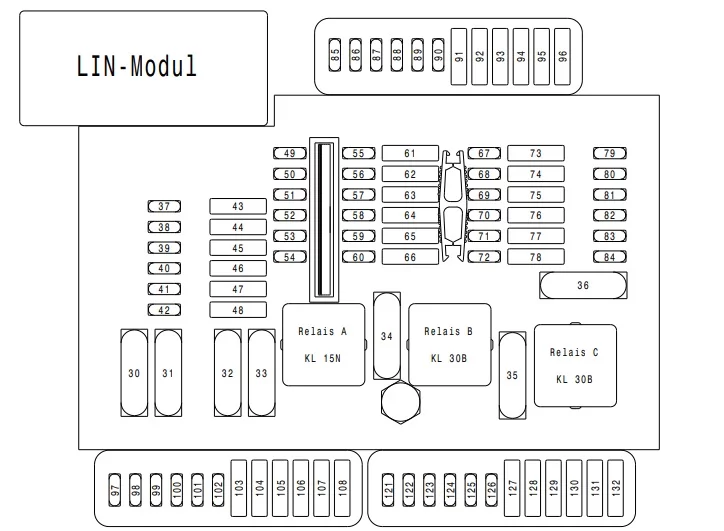

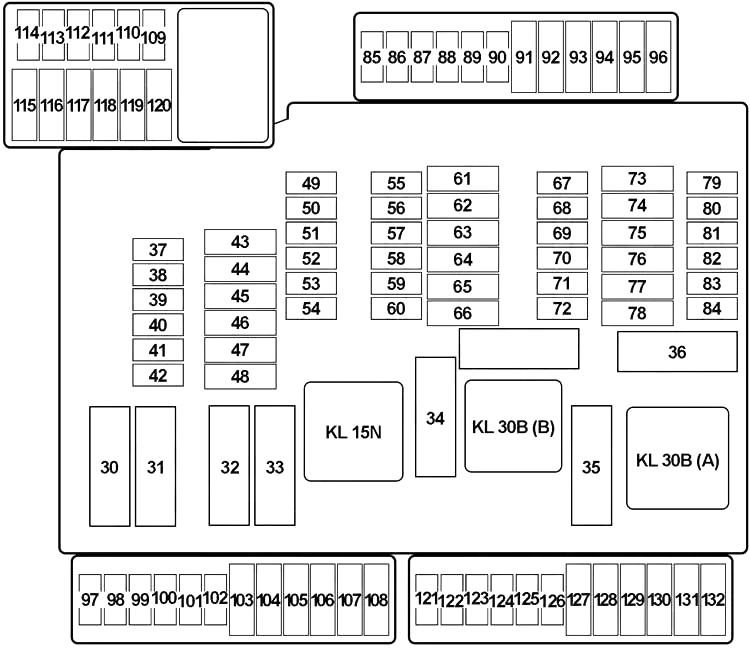

Schemat skrzynki bezpieczników w bagażniku

Bezpieczniki znajdują się w przestrzeni ładunkowej po prawej stronie (za osłoną).

  1. Zdejmij osłonę z prawego poszycia bocznego
  2. .Skrzynka bezpieczników może być umieszczona za izolacją akustyczną.

BMW 1 F40 (2019-2023) - schematy bezpieczników i przekaźników

lub

BMW 1 F40 (2019-2023) - schematy bezpieczników i przekaźników
