BMW Z4 G29 (2018-2023) – schematy bezpieczników i przekaźników
Rocznik 2018-2023
Zaktualizowano 21.09.2023
Spis treści

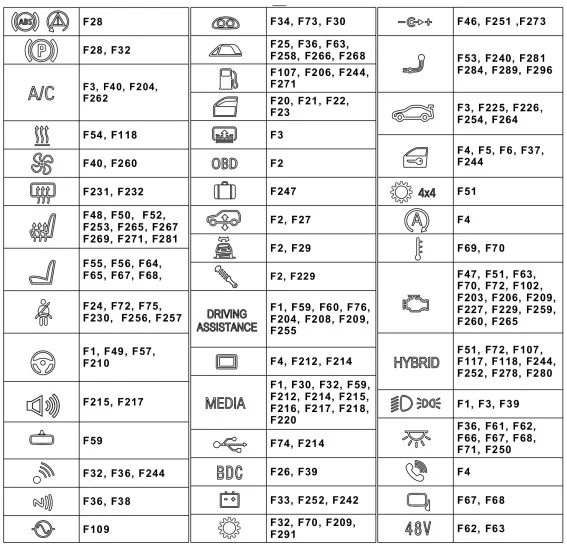

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW Z4 G29 z lat: 2018, 2019, 2020, 2021, 2022, 2023.

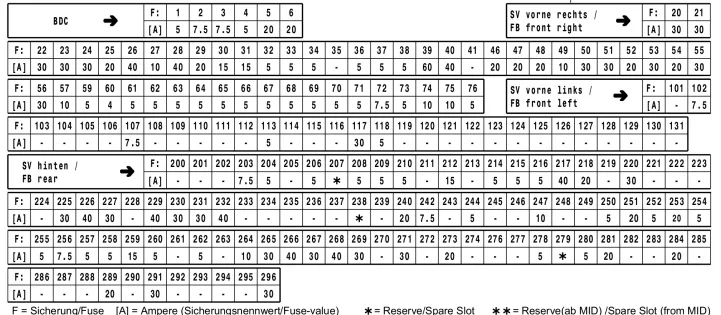

Ampery
- BDC
- Przednia krzynka bezpiecznikowa po prawej
- Przednia krzynka bezpiecznikowa po lewej
- Tylna skrzynka bezpiecznikowa

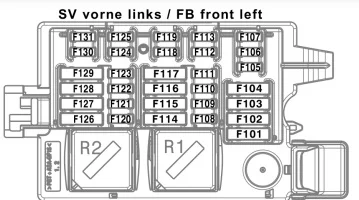

Schemat skrzynki bezpieczników w przedziale pasażerskim (lewa strona)
Pod deską rozdzielczą po stronie kierowcy znajduje się kolejna skrzynka z bezpiecznikami i przekaźnikami.
Opis
| 101 | – |
| 102 | 7,5A Elektronika, sterowanie silnikiem |
| 103 | – |
| 104 | – |
| 105 | – |
| 106 | – |
| 107 | 10A Hybrydowy: Moduł sterujący zbiornika paliwa pod ciśnieniem |
| 108 | – |
| 109 | – |
| 110 | – |
| 111 | – |
| 112 | – |
| 113 | – |
| 114 | – |
| 115 | – |
| 116 | – |
| 117 | 30A Hybrydowy: Automatyczna skrzynia biegów, skrzynia rozdzielcza |
| 118 | 5A Pomocnicza nagrzewnica elektryczna, oświetlenie przedniego głośnika średniotonowego |
| 119 | – |
| 120 | – |
| 121 | – |
| 122 | – |
| 123 | – |
| 124 | – |
| 125 | – |
| 126 | – |
| 127 | – |
| 128 | – |
| 129 | – |
| 130 | – |
| 131 | – |
- R1-
- R2 – Przekaźnik zacisku 30B

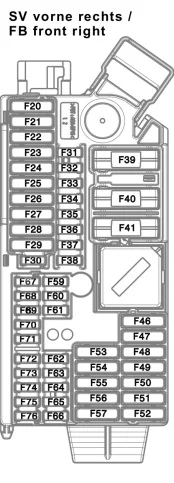

Schemat skrzynki bezpieczników w przedziale pasażerskim (prawa strona)
Po prawej stronie pod schowkiem znajduje się skrzynka bezpieczników i przekaźników.
Opis
| 20 | 30A Siłownik podnośnika szyb, drzwi kierowcy z elektroniką sterującą |
| 21 | 30A Przednia szyba pasażera z elektroniką sterującą |
| 22 | 30A Tylne okno elektryczne po stronie kierowcy z elektroniką sterującą |
| 23 | 30A Elektryczna szyba tylna po stronie pasażera z elektroniką sterującą |
| 24 | 30A Lewy odwracalny elektromotoryczny zwijacz automatyczny (pas bezpieczeństwa) |
| 25 | 20A Centrum funkcji dachu |
| 26 | 40A Kontroler domeny Body |
| 27 | – |
| 28 | Dynamiczna kontrola stabilności 40A (DSC) |
| 29 | 20A Elektroniczne sterowanie skrzynią biegów, skrzynia rozdzielcza |
| 30 | 15A System multimedialny |
| 31 | 15A |
| 32 | 5A Panel sterowania w konsoli środkowej, parking |
| 33 | Bateria 5A |
| 34 | 5A Jednostka sterująca zestawu wskaźników |
| 35 | – |
| 36 | 5A Centrum funkcji dachowych (lampka do map, oświetlenie wnętrza, oświetlenie otoczenia) |
| 37 | 5A Centralny zamek |
| 38 | 5A Moduł elektroniczny klamki zewnętrznej drzwi kierowcy |
| 39 | 60A Kontroler domeny Body |
| 40 | Silnik wentylatora 40A ze stopniem wyjściowym |
| 41 | – |
| 46 | Zapalniczka 20A, termoelektryczny uchwyt na kubek |
| 47 | 20A Zarządzanie silnikiem |
| 48 | 20A Podgrzewane siedzenia |
| 49 | 10A Elektryczna regulacja kolumny kierownicy |
| 50 | 30А Podgrzewane siedzenia |
| 51 | 30A Zarządzanie silnikiem |
| 52 | 20A Elektronika ogrzewania siedzenia |
| 53 | 30A Moduł przyczepy |
| 54 | 20A Autonomiczny podgrzewacz dodatkowy |
| 55 | 30A Moduł siedziska (z modułem siedziska), blok przełączników regulacji siedzenia (bez modułu siedziska) |
| 56 | 30A Moduł siedziska (z modułem siedziska), blok przełączników regulacji siedzenia (bez modułu siedziska) |
| 57 | 10A Elektryczna regulacja kolumny kierownicy |
| 59 | 5A Elektrochromowe wewnętrzne lusterko wsteczne |
| 60 | 5A Asystent kierowcy |
| 61 | 5A Oświetlenie poszycia środkowych drzwi tylnych (po stronie kierowcy), oświetlenie kieszeni w drzwiach tylnych (po stronie kierowcy), oświetlenie klamki wewnętrznej drzwi tylnych (po stronie kierowcy), oświetlenie poszycia drzwi tylnych po stronie kierowcy (na górze), oświetlenie tylnego lewego głośnika, dodatkowa pompa wodna ( Diesel) |
| 62 | Akumulator pomocniczy 5A, oświetlenie głośników tablicy rozdzielczej, odświeżacz powietrza, napęd CD, jonizator, rozrusznik-alternator 48V (B57, B58) |
| 63 | 5A Włącznik oświetlenia schowka podręcznego, system kamer kierowcy, jednostka sterująca mocą 48 V (PCU48), akumulator 48 V |
| 64 | 5A Blok zaworów regulacji szerokości oparcia siedzenia kierowcy, blok zaworów podparcia lędźwiowego kierowcy, blok przełączników regulacji siedzenia (po stronie kierowcy), tylne światło wnęki na nogi (po stronie kierowcy), oświetlenie tylnego panelu siedzenia kierowcy, port ładowania USB, moduł pompowania przedniego lewego siedzenia |
| 65 | 5A Blok zaworów regulacji szerokości oparcia pasażera z przodu, Blok zaworów podparcia lędźwiowego pasażera z przodu, Blok przełączników regulacji siedzenia (po stronie pasażera z przodu), Tylne oświetlenie przestrzeni na nogi (po stronie pasażera z przodu), Oświetlenie tylnego panelu oparcia pasażera z przodu, Złącze USB do ładowania nr 2, moduł pompowania przedniego prawego siedzenia |
| 66 | 5A Oświetlenie górnej środkowej tablicy przyrządów, górne oświetlenie tablicy przyrządów po stronie pasażera z przodu, dolne środkowe oświetlenie tablicy rozdzielczej, dolne oświetlenie tablicy przyrządów po stronie kierowcy/pasażera, oświetlenie przestrzeni na nogi przednie lewe/prawe |
| 67 | 5A Skrzynka przełączników w drzwiach kierowcy, Skrzynka przełączników w drzwiach kierowcy, Oświetlenie wewnętrznej klamki drzwi kierowcy, Oświetlenie panelu drzwi kierowcy (środek), Oświetlenie kieszeni drzwi kierowcy, Oświetlenie panelu drzwi kierowcy (góra), Oświetlenie przedniego lewego głośnika średniotonowego, Przedni lewy głośnik wysokotonowy Oświetlenie |
| 68 | 5A Lusterko zewnętrzne pasażera, skrzynka przełączników w drzwiach pasażera, oświetlenie wewnętrznej klamki drzwi pasażera, oświetlenie panelu drzwi pasażera z przodu (w środku), oświetlenie kieszeni w drzwiach pasażera, oświetlenie panelu drzwi pasażera z przodu (na górze), oświetlenie przedniego prawego głośnika średniotonowego, oświetlenie przedniego prawego głośnik wysokotonowy |
| 69 | 5A Żaluzje chłodnicy (górna, dolna) |
| 70 | 5A Tylna tablica rozdzielcza, przekaźnik wyłączający wentylator elektryczny, wentylator elektryczny |
| 71 | Kamera surround 5A (z kamerą surround), kamera cofania |
| 72 | 7,5A Zarządzanie silnikiem |
| 73 | 5A Jednostka sterująca zestawu wskaźników |
| 74 | Gniazdo USB 10A |
| 75 | 10A Moduł zabezpieczający przed awarią |
| 76 | 5A Asystent kierowcy |

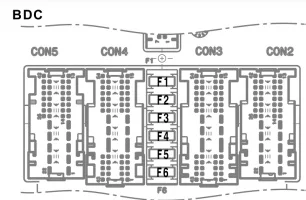

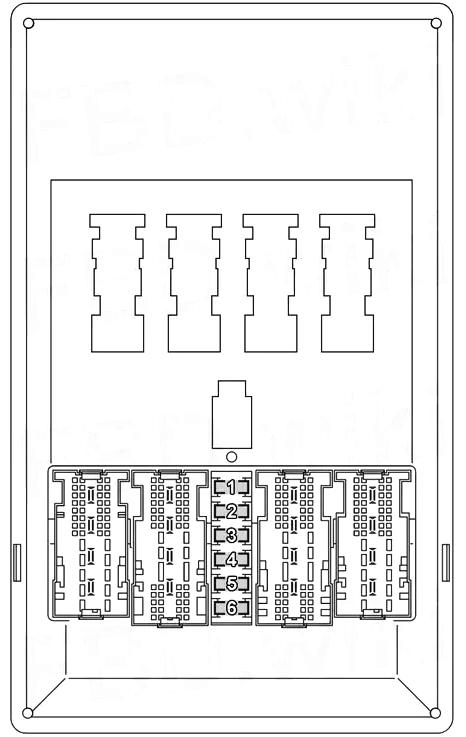

Moduł kontroli nadwozia (BDC)
Komora bezpieczników jest zainstalowana w elektronicznej jednostce sterującej BDC (Body Domain Controller), która jest zamontowana na prawym słupku, pod tapicerką przedziału pasażerskiego po prawej stronie pasażera.
Opis
- 5A Skrzynka rozdzielcza kolumny kierownicy, przedni środkowy nawiew, panel sterowania systemem audio, sterownik oświetlenia, jednostka główna
- Gniazdo diagnostyczne 7,5 A, elektroniczna kontrola wysokości jazdy, platforma zapewniająca dynamikę pionową
- 7,5A Układ ogrzewania/klimatyzacji, moduł funkcyjny tylnej klapy, czujnik deszczu/światła/słońca/słońca/kondensacji
- 5A Moduł elektroniczny klamki zewnętrznej drzwi po stronie pasażera, moduł elektroniczny klamki zewnętrznej drzwi tylnych po stronie kierowcy, moduł elektroniczny klamki zewnętrznej drzwi po stronie pasażera z tyłu, moduł sterujący mocy, moduł telematyczny
- 20A Przekaźnik blokujący, przekaźnik odblokowujący (drzwi, korek wlewu paliwa)
- 20A Przekaźnik zamka drzwi kierowcy, przekaźnik blokady (zamek drzwi kierowcy, zamek drzwi pasażera z przodu, zamek tylnych drzwi po stronie kierowcy, zamek drzwi po stronie pasażera z tyłu, siłownik centralnego zamka drzwi wlewu paliwa).

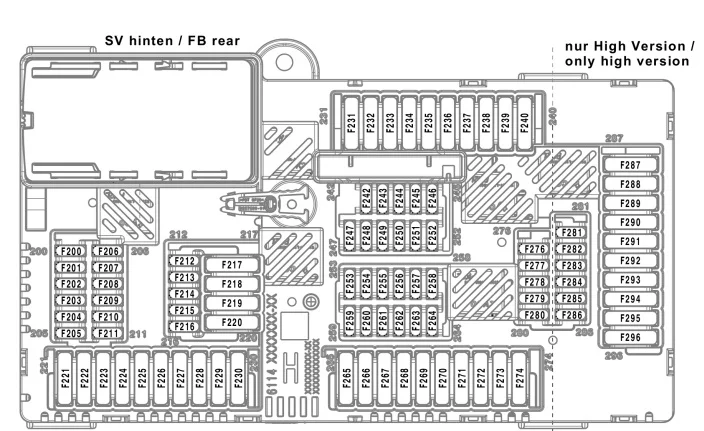

Schemat skrzynki bezpieczników w bagażniku
Bezpieczniki znajdują się w przestrzeni ładunkowej po prawej stronie (za osłoną).
- Zdejmij osłonę z prawego poszycia bocznego
- .Skrzynka bezpieczników może być umieszczona za izolacją akustyczną.
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
