W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi V8 4C z lat: 1988, 1989, 1990, 1991, 1992, 1993, 1994.

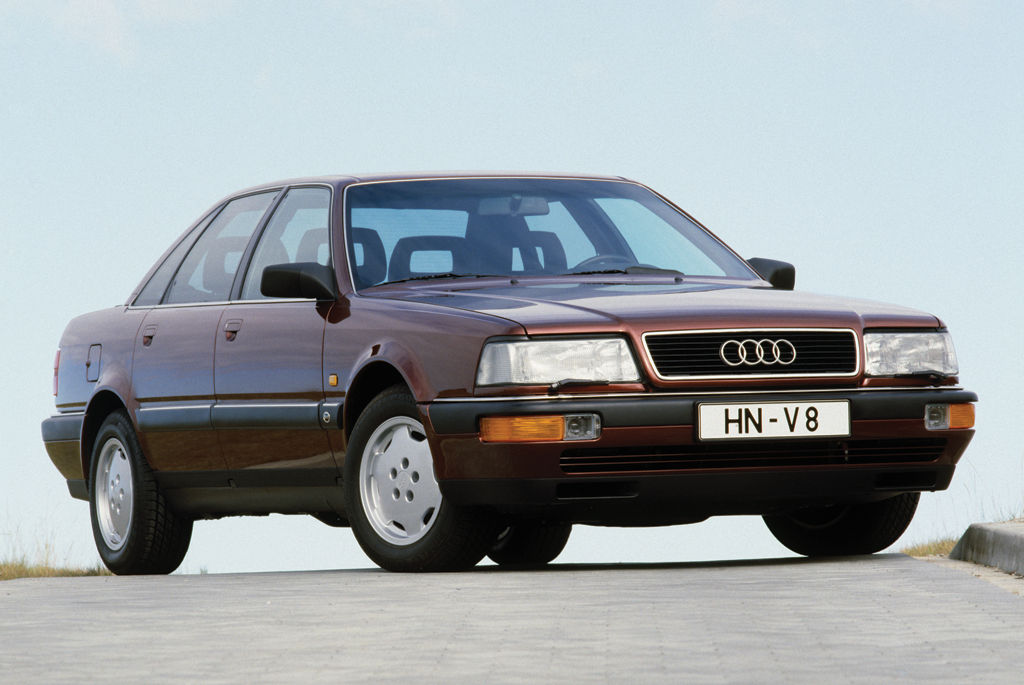

Audi V8 4C jest to samochód osobowy klasy średniej-wyższej produkowany przez niemiecką markę Audi w latach 1988-1993. Jest to model z napędem na cztery koła, który charakteryzował się mocnym, 8-cylindrowym silnikiem benzynowym o pojemności 3.6 lub 4.2 litra. Model ten był dostępny zarówno w wersji sedan, jak i coupe.
Audi V8 4C był jednym z pierwszych modeli Audi wyposażonych w system quattro, czyli stały napęd na cztery koła. Wersja 4.2 była także wyposażona w system automatycznej skrzyni biegów, który umożliwiał zmianę biegów bez użycia sprzęgła.
Audi V8 4C był ciekawym modelem, który zapoczątkował linię samochodów klasy wyższej marki Audi. Model ten cieszył się dużym uznaniem w latach swojej produkcji, a dziś cieszy się statusem samochodu kultowego.

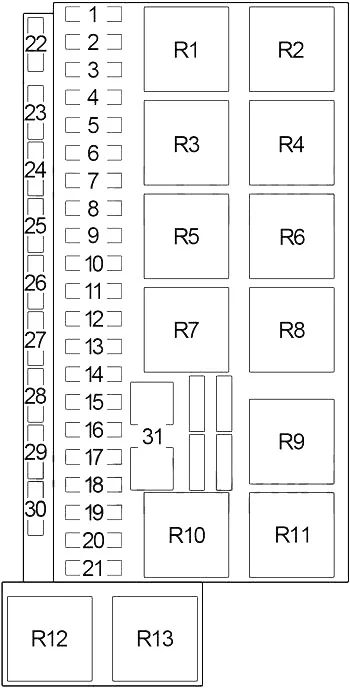

Schemat skrzynki bezpieczników w przedziale pasażerskim
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15 | Przednie światło przeciwmgielne, tylne światło przeciwmgielne |
| 2 | 15 | 1988-1990: migacz awaryjny |
| 10 | 1991-1994: Migacz awaryjny | |
| 3 | 25 | 1988-1990: Przełącznik świateł stopu, klakson |
| 20 | 1991-1994: Przełącznik świateł stopu, klakson, pomocniczy wentylator chłodnicy (2./3. prędkość) (1993-1994) | |
| 4 | 15 | Oświetlenie wewnętrzne, zapalniczka, oświetlenie bagażnika, komputer pokładowy, system kontroli klimatu, radio/głośniki, wentylator chłodnicy pomocniczej (1. prędkość), oświetlenie lusterka kosmetycznego, zegar, gniazdo |
| 5 | 10 | Element grzewczy czujnika tlenu |
| 30 | Wentylator chłodzący (pełna prędkość) | |
| 6 | 5 | Prawe boczne światła obrysowe i postojowe, światła dzienne (Kanada), prawe światła tylne (1993-1994) |
| 7 | 5 | Lewe boczne światła obrysowe i postojowe, lewe tylne światła (1993-1994) |
| 8 | 10 | Prawy reflektor świateł drogowych, wskaźnik świateł drogowych |
| 9 | 10 | Lewy reflektor świateł drogowych |
| 10 | 10 | Prawy reflektor świateł mijania |
| 11 | 10 | Lewy reflektor świateł mijania |
| 12 | 15 | Spryskiwacz reflektorów, dodatkowa spryskiwacz, jednostka sterująca tylnymi światłami, światła cofania, jednostka sterująca ABS, automatyczna blokada zmiany biegów, telefon samochodowy (1993-1994), blokada mechanizmu różnicowego, tempomat |
| 13 | 15 | Pompa paliwowa |
| 14 | 5 | Oświetlenie tablicy rejestracyjnej, oświetlenie konsoli środkowej, oświetlenie schowka, oświetlenie komory silnika, zestaw wskaźników (1993-1994) |
| 15 | 25 | 1988-1990: Wycieraczki/spryskiwacze, kierunkowskazy, podgrzewane dysze spryskiwaczy, klimatyzator |
| 15 | 1991-1994: Wycieraczki/podkładki, kierunkowskazy, podgrzewane dysze spryskiwaczy | |
| 16 | 30 | 1988-1990: Odmgławiacz tylnej szyby, podgrzewane lusterko |
| 20 | 1991-1994: Odmgławiacz tylnej szyby, podgrzewane lusterko | |
| 17 | 30 | 1988-1990: Klimatyzator, dmuchawa nagrzewnicy |
| 20 | 1991-1994: Klimatyzator, Dmuchawa nagrzewnicy | |
| 18 | 25 | 1988-1990: Elektryczne fotele z pamięcią |
| 5 | 1991-1994: Elektryczna pamięć foteli, lusterko zewnętrzne, centralny zamek (1993-1994) | |
| 19 | 10 | Centralny zamek, podgrzewany zamek, system alarmowy przed kradzieżą |
| 30 | Centralny zamek, podgrzewany zamek drzwi | |
| 15 | 1991-1994: Centralny zamek, podgrzewany zamek drzwi | |
| 20 | 25 | 1988-1990: Podgrzewane siedzenia |
| 30 | 1988-1990: Wentylator chłodzący (niska prędkość), przekaźnik wentylatora chłodzącego | |
| 30 | 1991-1994: Podgrzewane siedzenia | |
| 21 | 20 | 1988-1990: Elektryczne okna |
| 25 | 1991-1994: Elektryczne szyby, tylna zapalniczka | |
| 22 | – | – |
| 23 | 10 | Zawory wtryskowe, czujnik przepływu powietrza z podgrzewanym przewodem |
| 24 | 15 | Zawór kanistra z węglem aktywnym, stabilizacja biegu jałowego |
| 25 | 30 | Fotele elektryczne z pamięcią |
| 26 | 5 | Tempomat |
| 27 | 5 | System sterowania silnikiem Motronic |
| 28 | 5 | 1988-1990: Klaster instrumentów |
| 15 | 1991-1994: Klaster instrumentów | |
| 29 | 10 | Automatyczna skrzynia |
| 30 | 5 | Zestaw wskaźników, komputer pokładowy i przełącznik kontroli funkcji, system automatycznej kontroli |
| 31 | – | – |
| R1 | klakson | |
| R2 | Światła przeciwmgielne | |
| R3 | Automatyczna skrzynia | |
| R4 | – | |
| R5 | Spryskiwacz/wycieraczka przerywany | |
| R6 | – | |
| R7 | Pompa paliwowa | |
| R8 | – | |
| R9 | Redukcja obciążenia | |
| R10 | – | |
| R11 | – | |
| R13 | Wentylator chłodnicy (trzeci stopień) | |
| R12 | Okno elektryczne, fotele elektryczne | |
Skrzynki przekaźnikowe przedziału pasażerskiego
Skrzynka przekaźnikowa 1
| Numer | Przekaźnik |
|---|---|
| R1 | Klimatyzator |
| R2 | Katalizator |
| R3 | Wentylator chłodnicy chłodziwa (niska prędkość) |
| R4 | Przednie światła |
| R5 | Okno elektryczne / dach słoneczny |
| R6 | – |
| R7 | – |
| R8 | Wentylator chłodnicy |
| R9 | Połączenie ABS |
Skrzynka przekaźnikowa 2
| Numer | Przekaźnik |
|---|---|
| R1 | – |
| R2 | Głośnik |
| R3 | Ostrzeżenie przed kradzieżą światła alarmowego |
| R4 | Podgrzewany fotel kierowcy |
| R5 | Podgrzewany fotel pasażera |
| R6 | Blokada zmiany biegów |
| R7 | Zapasowe światło |
| R8 | Pomocnicza pompa myjąca |
| R9 | Podgrzewane lewe tylne siedzenie |
| R10 | Prawe tylne podgrzewane siedzenie |
