Audi Q2 (2017-2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q2 z lat: 2017, 2018, 2019. Audi Q2 to mały crossover SUV wprowadzony na rynek w 2016 roku. Został zbudowany na platformie Volkswagen MQB i jest najmniejszym SUV-em w ofercie marki Audi. Samochód charakteryzuje się awangardowym designem, a także różnorodnymi opcjami personalizacji, […]

05/08/2023
Czas czytania: 3 minut
Audi Q2 (2017-2019) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q2 z lat: 2017, 2018, 2019.

Audi Q2 to mały crossover SUV wprowadzony na rynek w 2016 roku. Został zbudowany na platformie Volkswagen MQB i jest najmniejszym SUV-em w ofercie marki Audi. Samochód charakteryzuje się awangardowym designem, a także różnorodnymi opcjami personalizacji, dzięki czemu klienci mogą dostosować wygląd swojego pojazdu do swoich indywidualnych potrzeb. Audi Q2 oferuje także wiele opcji silnikowych, w tym zarówno jednostki benzynowe, jak i diesla, a także wersję hybrydową plug-in. Wnętrze pojazdu jest przestronne i oferuje wiele funkcji multimedialnych, w tym system Audi Virtual Cockpit, który zastępuje tradycyjne zegary przed kierowcą.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Audi A8 D3 (4E) (2003-2010) - schematy bezpieczników i przekaźników

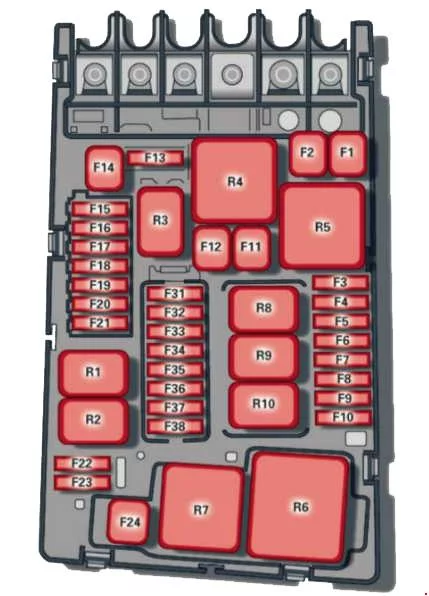

Skrzynka bezpieczników w komorze silnika

Audi Q2 (2017-2019) - schematy bezpieczników i przekaźników

Numer Opis
F1 Elektroniczna kontrola stabilizacji (ESC)
F2 Elektroniczna kontrola stabilizacji (ESC)
F3 Jednostka sterująca silnika
F4 Elementy silnika;

Chłodzenie silnika;

Dodatkowe cewki przekaźnika nagrzewnicy (1+4+7);

Przekaźnik pompy powietrza wtórnego.

F5 Elementy silnika;

Układ zbiorników (diesel).

F6 Czujnik światła hamowania
F7 Elementy silnika;

Pompy płynu chłodzącego;

System zbiorników (benzyna).

F8 Sonda lambda
F9 Elementy silnika;

Klapa wydechowa;

Jednostka sterująca automatycznego okresu żarzenia (przekaźnik 6).

F10 Sterownik paliwa;

Pompa paliwa.

F11 Grzałka dodatkowa grzałki 2
F12 Dodatkowa grzałka grzejna 3
F13 Automatyczna skrzynia biegów
F15 Klakson
F 16 Cewka zapłonowa (przekaźnik 8)
F17 Elektroniczna kontrola stabilizacji (ESC);

Sterownik silnika (przekaźnik 5).

F18 Monitorowanie akumulatora;

Bramka wejścia.

F19 Wycieraczki
F20 System alarmowy antykradzieżowy
F22 Zacisk 50;

Diagnostyka;

Sterownik silnika.

F23 Rozrusznik
F24 Pręt grzejny dodatkowej grzałki 1
F31 Pompa próżniowa
F33 Automatyczna skrzynia biegów;

Pompa oleju skrzyni biegów.

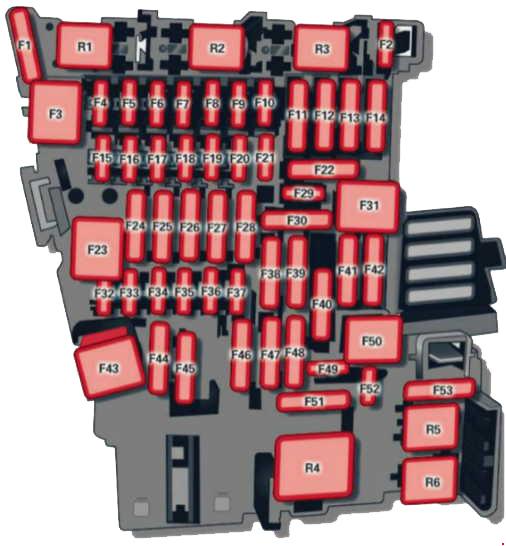

Przedział pasażerski

Pojazdy z kierownicą po lewej stronie: Bezpieczniki znajdują się za osłoną w obszarze kolumny kierownicy.

Pojazdy z kierownicą po prawej stronie: Bezpieczniki znajdują się za pokrywą w schowku.

Audi Q2 (2017-2019) - schematy bezpieczników i przekaźników

Numer Opis
F1 Elementy silnika AdBlue
F2 Regulacja siedzenia
F4 Konsola sterowania systemem informacyjno-rozrywkowym
F5 Bramka wejścia
F6 Dźwignia zmiany biegów (do automatycznej skrzyni biegów)
F7 Konsola klimatyzatora/nagrzewnicy;

Cewka przekaźnika ogrzewania tylnej szyby.

F8 Włącznik elektromechanicznego hamulca postojowego;

Włącznik światła;

Czujnik deszczu/światła;

Oświetlenie wewnętrzne auta;

System alarmowy;

Złącze diagnostyczne;

System wzywania pomocy.

F9 Moduł przełącznika kolumny kierownicy
F10 Infotainment;

Wyświetlacz head-up.

F11 Napinacze pasa bezpieczeństwa (po stronie kierowcy)
F12 Elementy informacyjno-rozrywkowe
F13 Jednostka sterująca do kontroli zawieszenia
F14 Dmuchawa (ogrzewanie/klimatyzacja)
F15 Elektryczna blokada kolumny kierownicy
F 16 Elementy informacyjno-rozrywkowe
F17 Klaster instrumentów
F18 Kamera cofania
F19 Jednostka sterująca do wygodnego dostępu;

Asystent parkowania.

F20 Elementy silnika AdBlue
F22 Elektrycznie sterowana pokrywa bagażnika
F23 Jednostka sterująca instalacji elektrycznej pojazdu (prawa strona)
F24 Panoramiczny szyberdach
F25 Sterownik drzwi przednich i tylnych;

Przełączniki szyby przedniej i tylnej.

F26 Ogrzewanie siedzenia
F27 Wzmacniacz dźwięku
F29 Światła wewnętrzne pojazdu
F31 Jednostka sterująca instalacji elektrycznej pojazdu (lewa strona)
F32 Jednostka sterująca kamery;

Czujnik radarowy;

Wspomaganie parkowania.

F33 Poduszka powietrzna
F34 Oświetlenie przycisków wspomagania podtrzymania;

Dźwięk wnętrza pojazdu;

Włącznik świateł cofania;

Czujnik temperatury;

Cewka przekaźnika gniazda elektrycznego;

Przycisk wspomagania podtrzymania.

F35 Oświetlenie funkcyjne (halogen);

Regulacja zasięgu reflektorów;

Czujnik jakości powietrza;

Automatyczne lusterka przeciwodblaskowe;

Złącze diagnostyczne;

Zasilanie konsoli środkowej.

F36 Prawy reflektor (LED)
F37 Reflektor lewy (LED)
F39 Sterownik drzwi przednich i tylnych;

Przełączniki szyby przedniej i tylnej.

F40 Zapalniczka;

Gniazdka elektryczne.

F41 Napinacze pasa bezpieczeństwa (strona pasażera z przodu)
F42 Centralny zamek;

Spryskiwacz szyby przedniej.

F43 Światła wewnętrzne
F44 Napęd na cztery koła
F47 Wycieraczka tylnej szyby
F49 Czujnik sprzęgła (przekaźniki 1+2)
F53 Ogrzewanie tylnej szyby
