Audi A4 i S4 (B9, 8W) (2017) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A4 i S4 (B9, 8W) z lat: 2017. Audi A4 B9 zostało wprowadzone na rynek w 2015 roku jako następca A4 B8, jednak w 2017 roku przeszło pewne zmiany i ulepszenia, które wpłynęły na wygląd, wyposażenie i osiągi pojazdu. Pod względem stylistycznym, […]

05/07/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A4 i S4 (B9, 8W) z lat: 2017.

Audi A4 B9 zostało wprowadzone na rynek w 2015 roku jako następca A4 B8, jednak w 2017 roku przeszło pewne zmiany i ulepszenia, które wpłynęły na wygląd, wyposażenie i osiągi pojazdu.

Pod względem stylistycznym, Audi A4 B9 z 2017 roku charakteryzuje się nowym, bardziej aerodynamicznym kształtem nadwozia, a także agresywnym wyglądem reflektorów z technologią LED. Wewnątrz kabiny pasażerskiej znajduje się nowoczesny kokpit z intuicyjnym systemem multimedialnym, a także wygodne fotele z wysokiej jakości materiałów.

W A4 B9 z 2017 roku znajdują się różne jednostki napędowe, w tym benzynowe i dieslowskie. Najmocniejszym silnikiem jest sześciocylindrowy silnik benzynowy o pojemności 3.0 litra i mocy 354 KM. Wszystkie silniki są sprzężone z siedmiobiegową manualną lub ośmiobiegową automatyczną skrzynią biegów oraz z napędem na przednie lub wszystkie koła.

Wersja z 2017 roku oferuje również wiele zaawansowanych technologii, w tym system rozpoznawania znaków drogowych, system automatycznego parkowania, system adaptacyjnego tempomatu oraz system ostrzegania przed kolizją. Wersja ta jest również wyposażona w systemy bezpieczeństwa, takie jak system stabilizacji toru jazdy ESP i system kontroli trakcji.

Audi A4 B9 z 2017 roku oferuje również wiele opcji personalizacji i wyposażenia dodatkowego, które umożliwiają dopasowanie pojazdu do indywidualnych potrzeb. Wśród opcji dodatkowych znajdują się między innymi skórzane fotele, system nagłaśniający Bang & Olufsen, system nawigacji z dużym ekranem dotykowym i wiele innych.

Zobacz także:  Audi Q3 F3 (2023) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Miejsce na nogi kierowcy/pasażera z przodu

Pojazdy z kierownicą po lewej stronie: Znajduje się pod podnóżkiem.
Pojazdy z kierownicą po prawej stronie: za pokrywą pod schowkiem.

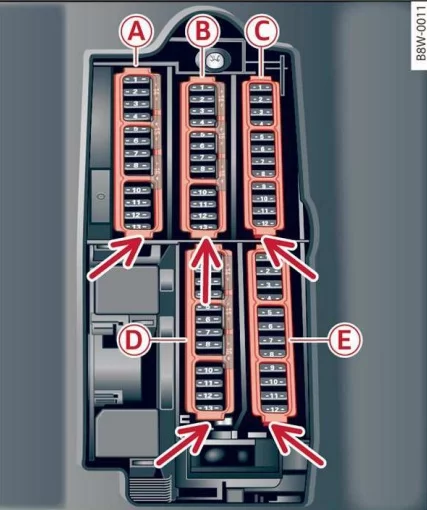

Miejsce na nogi kierowcy/pasażera z przodu (kierownica po lewej stronie)

Audi A4 i S4 (B9, 8W) (2017) - schematy bezpieczników i przekaźników

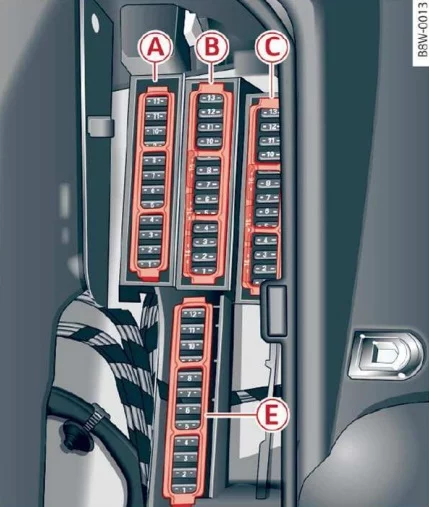

Miejsce na nogi pasażera z przodu (kierownica po lewej stronie)

Audi A4 i S4 (B9, 8W) (2017) - schematy bezpieczników i przekaźników

Numer Opis
Brązowy panel A
1
2 Czujnik masowego przepływu powietrza, regulacja wałka rozrządu
3 Drzwi wydechowe, wtryskiwacze paliwa, wlot chłodnicy
4 Pompa próżniowa, pompa ciepłej wody, czujnik cząstek stałych, czujnik biodiesla
5 Czujnik światła hamowania
6 Zawory silnika
7 Podgrzewany czujnik tlenu, czujnik masowego przepływu powietrza
8 Pompa wodna, pompa wysokiego ciśnienia, zawór regulatora wysokiego ciśnienia
9 Pompa ciepłej wody
10 Czujnik ciśnienia oleju, czujnik temperatury oleju
11 Czujnik położenia pedału sprzęgła
12 Zawory silnika
13 Wentylator chłodnicy
14 Wtryskiwacze paliwa
15 Cewki zapłonowe
16 Pompa paliwowa
Czerwony panel B
1 System alarmowy antykradzieżowy
2 Moduł sterujący silnika
3 Podparcie lędźwi
4 Mechanizm wyboru automatycznej skrzyni biegów
5 Klakson
6 Elektromechaniczny hamulec postojowy
7 Moduł kontroli bramy
8 Wewnętrzne reflektory wewnętrzne
9
10 Moduł sterowania poduszką powietrzną
11 Elektroniczna kontrola stabilizacji (ESC)
12 Złącze diagnostyczne, czujnik światła/deszczu
13 System klimatyzacji
14 Moduł sterujący prawych drzwi przednich
15 Sprężarka klimatyzacji
Czarny panel C
1 Ogrzewanie przednich siedzeń
2 Wycieraczki
3 Elektronika lewego reflektora
4 Dach szklany panoramiczny / dach przesuwny / uchylny
5 Moduł sterujący lewych drzwi przednich
6 Gniazda
7 Moduł sterujący prawych tylnych drzwi
8
9 Elektronika prawego reflektora
10 System spryskiwaczy przedniej szyby/system spryskiwaczy reflektorów
11 Moduł sterujący lewych tylnych drzwi
Czarny panel D
1 Wentylacja siedzeń, lusterko wsteczne, sterowanie klimatyzacją z tyłu
2 Brama, system klimatyzacji
3 Siłownik dźwięku/strojenie dźwięku wydechowego
4 Czujnik położenia pedału sprzęgła
5 Start silnika
6
7
8 Link do domu
9 Adaptacyjny tempomat
10
11 Kamera wideo
12 Reflektor LED Matrix/prawy reflektor LED
13 Reflektor LED Matrix/lewy reflektor LED
14 Wycieraczka tylnej szyby
Czerwony panel E
1 Cewki zapłonowe
2 Zawory zbiornika gazu ziemnego
3
4
5 Mocowanie silnika
6 Automatyczna skrzynia
7 Panel przyrządów
8 System klimatyzacji (dmuchawa)
9
10 Dynamiczne kierowanie
11 Start silnika

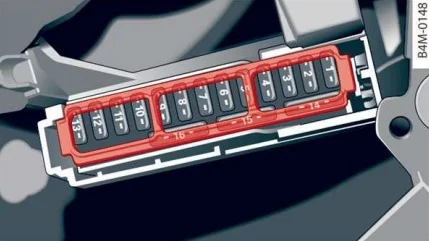

Kokpit, po stronie kierowcy

Zobacz także:  Audi Q3 F3 (2018-2022) - schematy bezpieczników i przekaźników

Audi A4 i S4 (B9, 8W) (2017) - schematy bezpieczników i przekaźników

Numer Opis
1
2 Telefon
3
4 Wyświetlacz przezierny (HUD)
5 Interfejs muzyczny Audi
6 Elementy sterujące przedniego układu klimatyzacji
7 Blokada kolumny kierownicy
8 Wyświetlacz systemu informacyjno-rozrywkowego
9 Klaster instrumentów
10 Jednostka informacyjno-rozrywkowa
11 Przełącznik światła
12 Elektronika kolumny kierownicy
13
14 System informacyjno-rozrywkowy
15
16 Ogrzewanie kierownicy

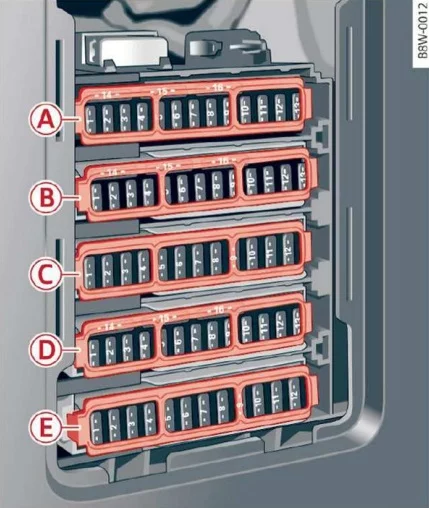

Bagażnik

Znajduje się po lewej stronie bagażnika za panelem ozdobnym.

Zobacz także:  Audi Q5 8R (2013-2017) - schematy bezpieczników i przekaźników

Audi A4 i S4 (B9, 8W) (2017) - schematy bezpieczników i przekaźników

Numer Opis
Czarny panel A
1
2 Odmrażacz przedniej szyby
3 Odmrażacz przedniej szyby
4
5 Kontrola zawieszenia
6 Automatyczna skrzynia
7 Odmgławiacz tylnej szyby
8 Ogrzewanie tylnych siedzeń
9 Tylne światła
10 Napinacz lewego pasa bezpieczeństwa
11 Centralny zamek
12 Elektryczna pokrywa bagażnika
Czerwony panel B
Nie przypisano
Brązowy panel C
1
2 Telefon
3 Podparcie lędźwi
4 Asystent boczny Audi
5
6
7
8
9
10
11
12 HomeLink
13 Kamera cofania, kamery peryferyjne
14 Prawe tylne światła
15
16 Prawy napinacz pasa bezpieczeństwa
Czerwony panel E
1
2 Wzmacniacz dźwięku
3 AdBlue
4
5 Zaczep przyczepy (prawe światło)
6
7 Hak holowniczy
8 Zaczep przyczepy (światło lewe)
9 Zaczep przyczepy (gniazdo)
10 Sportowy dyferencjał
11 AdBlue
