W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi 90 (80) B3 z lat: 1987, 1988, 1989, 1990, 1991.

Audi 90 (80) B3 to samochód osobowy klasy średniej produkowany przez niemiecką markę Audi w latach 1986-1991. Jest to trzecia generacja modelu Audi 80, który zadebiutował w 1972 roku.

Audi 90 (80) B3 charakteryzował się nowoczesnym i aerodynamicznym designem, który został zaprojektowany przez niemieckie studio Audi Design. Model ten był dostępny w dwóch wersjach nadwozia: sedan oraz coupé.

Audi 90 (80) B3 był dostępny z różnymi silnikami benzynowymi oraz dieslami, o pojemnościach od 1.6 do 2.3 litra. Wersja topowa była wyposażona w 5-cylindrowy silnik benzynowy o pojemności 2.3 litra oraz 20-zaworową głowicę, który rozwijał moc 170 KM.

Audi 90 (80) B3 był także wyposażony w wiele innowacyjnych rozwiązań technologicznych jak na swoje czasy, takich jak system ABS, elektrycznie sterowane szyby i lusterka czy klimatyzacja. Model ten zyskał reputację niezawodnego i komfortowego samochodu klasy średniej, którym można było podróżować w stylu. W 1991 roku zastąpiony został przez model Audi 80 B4.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

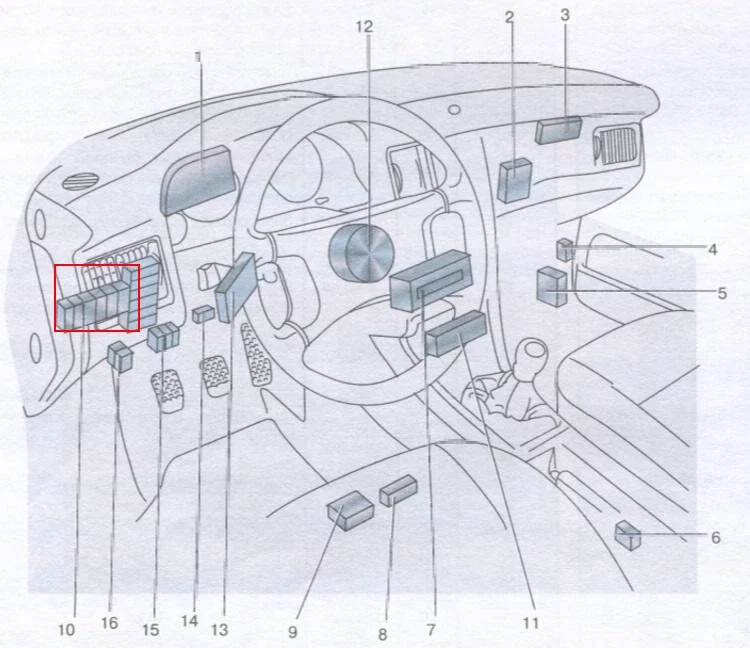

Umiejscowienie elektronicznych jednostek sterujących w kabinie

Audi 90 (80) B3 (1987-1991) - schematy bezpieczników i przekaźników

  1. Komputer pokładowy / blok automatycznej diagnostyki układów samochodowych;
  2. Elektroniczna jednostka sterująca wtryskiem paliwa lub Elektroniczna jednostka sterująca systemu Motronic;
  3. Elektroniczna jednostka sterująca klimatyzatora;
  4. Czujnik położenia (wysokości) pojazdu nad poziomem morza;
  5. Elektroniczna jednostka sterująca zapłonem;
  6. Brzęczyk do wyłączania trybu automatycznej skrzyni biegów;
  7. Panel sterowania klimatyzacją;
  8. Przekaźnik zasilania fotela elektrycznego.
  9. Elektroniczna jednostka sterująca fotela elektrycznego;
  10. Dodatkowy blok montażowy;
  11. Jednostka aktywacji poduszki powietrznej;
  12. Torba bezpieczeństwa;
  13. Elektroniczna jednostka sterująca automatycznej skrzyni biegów;
  14. Przerywacz świateł awaryjnych (kierunkowskazów);
  15. Złącza stykowe układu diagnostycznego;
  16. Złącze świateł przeciwmgłowych.
Zobacz także:  Audi A5 i S5 (2010-2016) - schematy bezpieczników i przekaźników



Audi 80 B3 ma dwie główne skrzynki przekaźników i bezpieczników. Jeden jest pod maską, obok wycieraczek. Drugi znajduje się pod deską rozdzielczą w kabinie.

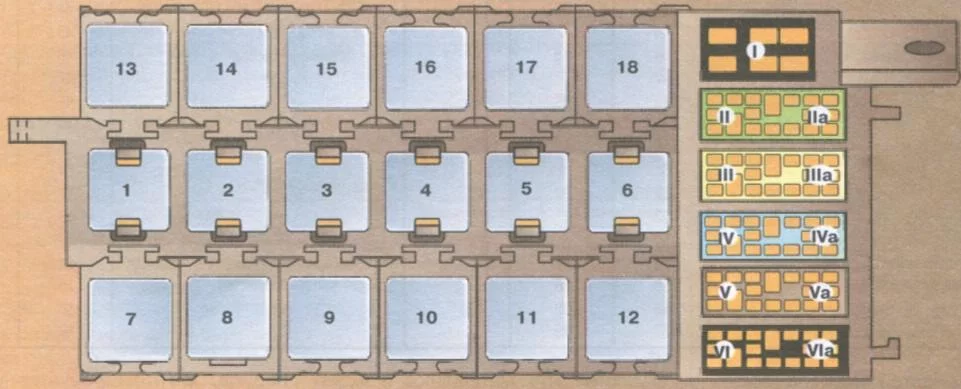

Skrzynka przekaźnikowa przedziału pasażerskiego

Audi 90 (80) B3 (1987-1991) - schematy bezpieczników i przekaźników

Dla samochodów wyprodukowanych przed 1989 rokiem

1 Przekaźnik ABS
2 Przekaźnik ostrzegawczy niezapiętych pasów bezpieczeństwa
3 Przekaźnik oświetlenia wnętrza
4 Przekaźnik sprzęgła klimatyzacji
5
6 Przekaźnik reflektorów
7
8
9
10
11
12 Przekaźnik prądu wstecznego (fotel elektryczny i lusterka wsteczne)
13 Przekaźnik ogrzewania przedniego siedzenia pasażera
14 Przekaźnik ogrzewania siedzenia kierowcy
15

16

Przekaźnik elektrycznego szyberdachu i elektrycznych szyb
17
18



Dla samochodów wyprodukowanych po 1989 roku

1 Przekaźnik ABS
2 Przekaźnik ostrzegawczy niezapiętych pasów bezpieczeństwa
3 Przekaźnik oświetlenia wnętrza
4 Przekaźnik sprzęgła klimatyzacji
5 Przekaźnik wycieraczek / spryskiwaczy szyby przedniej *
6 Przekaźnik reflektorów
7
8
9 Przekaźnik automatycznej blokady zmiany biegów
10
11
12
13 Przekaźnik ogrzewania przedniego siedzenia pasażera
14 Przekaźnik ogrzewania siedzenia kierowcy
15

16

Przekaźnik elektrycznego szyberdachu i podnośników szyb
17 Przekaźnik światła ostrzegawczego przed kradzieżą
18 Przekaźnik prądu wstecznego (fotel elektryczny i lusterka wsteczne)

Skrzynka bezpieczników komory silnika

Skrzynka ta znajduje się z tyłu komory silnika.

Audi 90 (80) B3 (1987-1991) - schematy bezpieczników i przekaźników

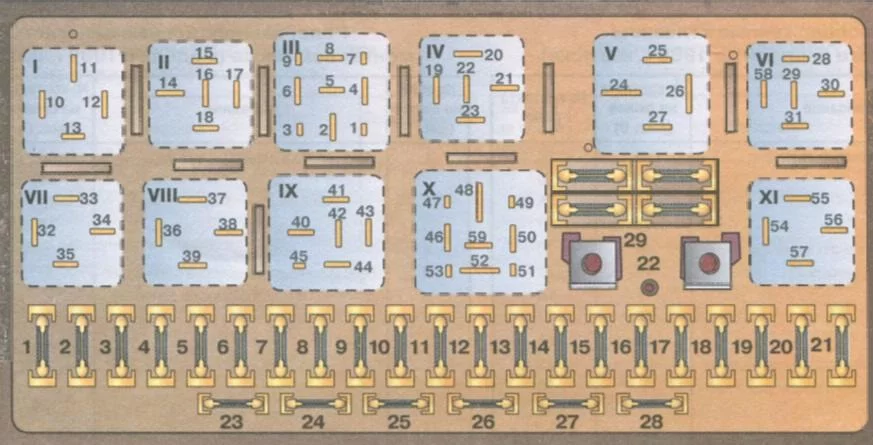

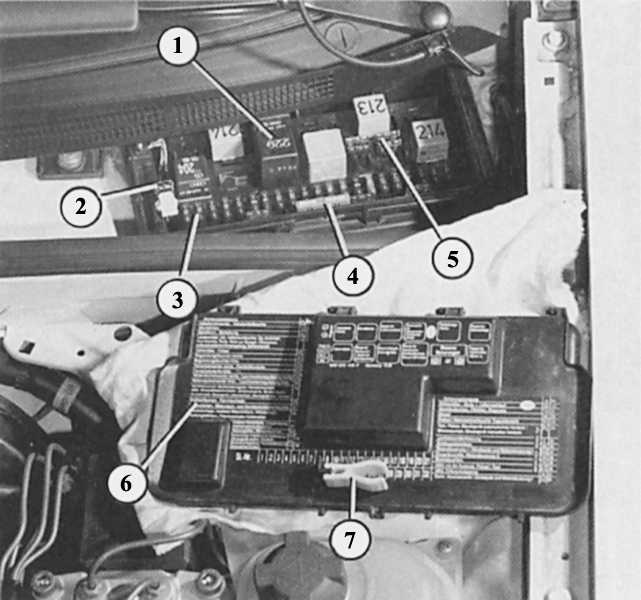

Na zdjętej osłonie (7) wyłącznika centralnego znajduje się skrócony formularz (6) pokazujący możliwe umiejscowienie przekaźników i bezpieczników. Są też małe plastikowe szczypce do odłączania bezpieczników. Wewnątrz przełącznika centralnego znajdują się różne przekaźniki (1), złącza narzędzi diagnostycznych (2), bezpieczniki 1–21 (3) oraz dodatkowe bezpieczniki 23–32 (4). Poniżej znajdują się cztery zapasowe bezpieczniki (5).



Audi 90 (80) B3 (1987-1991) - schematy bezpieczników i przekaźników

Do 1989r

Numer Opis
1 15A Światła przeciwmgielne do reflektorów i świateł tylnych
2 15A Światła awaryjne
3 25A Sygnał dźwiękowy, światło hamowania
4 15A Lampki oświetlenia wnętrza, lampka bagażnika, bezpiecznik zapalniczki, lampka lusterka w osłonie przeciwsłonecznej, komputer pokładowy, radiomagnetofon
5 30A Wentylator chłodzący silnik
6 5A Lampa światła bocznego i postojowego prawej lampy tylnej
7 5A Lampy światła pozycyjnego i postojowego lewej lampy tylnej
8 10A Lampka świateł drogowych prawego reflektora oświetlenia głównego, lampka kontrolna włączania świateł drogowych reflektorów
9 10A Lampa światła drogowego lewego reflektora oświetlenia głównego
10 10A Światło mijania, prawy reflektor
11 10A Światło mijania, lewy reflektor
12 15A Zestaw wskaźników, światła cofania, komputer pokładowy, jednostka systemu autodiagnostyki, elektroniczna jednostka sterująca układu przeciwblokującego, elektroniczna jednostka sterująca blokady mechanizmu różnicowego
13 15A Pompa paliwa.
14 5A Lampki oświetlenia tablicy rejestracyjnej, komory silnika i schowka w desce rozdzielczej, lampki oświetlenia zestawu wskaźników
15 25A Silnik wycieraczek przedniej szyby, wentylator chłodzący silnik, ECU, kierunkowskazy
16 30A Ogrzewana tylna szyba, podgrzewane lusterka wsteczne
17 30A Silnik elektryczny wentylatora (dmuchawy) systemu wentylacji kabiny pasażerskiej
18 5A Elektrycznie sterowane lusterka
19 10A Centralny zamek
20 30A Przełącznik wentylatora chłodzenia silnika (pierwszy stopień), Elektroniczna jednostka sterująca wentylatora podczas pracy silnika
21 25A Tylna zapalniczka
22
23 30A Silniki elektryczne do regulacji pozycji siedzenia kierowcy, moduł pamięci pozycji siedzenia kierowcy
24 10A Elektroniczna jednostka sterująca systemu KE-Jetronic lub Motronic
25 30A Podgrzewacze siedzeń
26
27
28 15A Elektroniczna jednostka sterująca systemu Motronic
29 Rezerwa 5A



Tabela przekaźników

I Przekaźnik świateł przeciwmgłowych
II Przekaźnik wentylatora chłodzenia silnika
(wysoka prędkość)
III Przekaźnik WŁ. wentylatora chłodzącego
silnik, gdy silnik nie pracuje
IV
V Przekaźnik rozładowujący
VI Przekaźnik klimatyzacji
VII Przekaźnik klaksonu
VIII Przekaźnik automatycznej skrzyni biegów
IX Przekaźnik przerywanej pracy wycieraczek i spryskiwaczy przedniej szyby

Modele z 1989r

1. Światła przeciwmgielne, tylne światła przeciwmgłowe 15
2. Światła awaryjne 15
3. Klakson, podgrzewane fotele 30
4. Zegar, oświetlenie bagażnika, lusterko kosmetyczne, lampka do czytania, gniazdko / zapalniczka, komputer pokładowy, klimatyzacja pełna automatyczna, radio , Auto-Check-System 15
5. Drugi stopień prędkości wentylatora chłodnicy 30
6. Światło pozycyjne prawe tylne, światło pozycyjne przednie 5
7. Światło pozycyjne tylne lewe, światło pozycyjne przednie 5
8. Światło drogowe prawego reflektora, kierunkowskaz reflektory 10
9. Światła drogowe lewe 10
10. Światła mijania prawe, silniczek regulacji zasięgu reflektorów prawy 10
11. Światła mijania lewe, silniczek regulacji zasięgu reflektorów lewy 10
12. Zestaw wskaźników, światło cofania, Auto-Check-System, automatyczna skrzynia biegów, blokada mechanizmu różnicowego, komputer pokładowy, system kontroli prędkości jazdy, żarówka oświetlenia wnętrza z opóźnionym wyłączeniem, elektroniczny wyłącznik termiczny, praca wentylatora chłodnicy po wyłączeniu silnika 15
13 Pompa paliwowa 15
14. Oświetlenie tablicy rejestracyjnej, oświetlenie przyrządów, oświetlenie komory silnika, oświetlenie schowka na rękawiczki, automatyczna klimatyzacja 5
15. Kierunkowskazy, wycieraczki przedniej szyby, pompka spryskiwacza szyby przedniej, podgrzewane dysze spryskiwaczy szyby, wentylator chłodnicy (sterownik włączania wentylator chłodnicy po wyłączeniu silnika), klimatyzacja 25
16. Ogrzewanie tylnej szyby, podgrzewane lusterka zewnętrzne 30
17. Wentylator klimatyzacji automatycznej 30
18. Elektryczna regulacja lusterek zewnętrznych, spryskiwacz tylnej szyby (kombi) 5 15
19. Centralny zamek, podgrzewanie cylindrów mechanizmu drzwi, autoalarm 10
20. Pierwszy stopień wentylatora układu chłodzenia, włączenie wentylatora po zatrzymaniu pracy silnika 30
21. Autodiagnostyka / podłączenie urządzenia diagnostycznego 10
22. Wolny –

Elektryczny szyberdach i elektryczna regulacja foteli wyposażone są w automatyczne bezpieczniki, które po usunięciu usterki automatycznie włączają się ponownie.

23. Wolny –
24. Wolny –
25. Podgrzewanie sondy lambda 5
26. Gniazdo przyczepy 30
27. Układ zapłonowy / wtryskowy 10 28.
Układ zapłonowy / wtryskowy 10
29. Światło stopu 10
30. 31. Układ kontroli prędkości w zestawie z automatyczną skrzynią biegów, ABS, blokadą mechanizmu różnicowego 5 15
32. Układ zapłonowy / wtryskowy 10

Lista przekaźników

  1. Przekaźnik światła przeciwmgielnego;
  2. Zapasowy;
  3. Przekaźnik do włączania wentylatora chłodzącego;
  4. Przekaźnik spryskiwacza reflektorów;
  5. Przekaźnik rozładunkowy;
  6. Przekaźnik wentylatora chłodzącego silnik;
  7. Przekaźnik klaksonu;
  8. Przekaźnik automatycznej skrzyni biegów;
  9. Przekaźnik przerywanej pracy wycieraczki i spryskiwacza szyby przedniej;
  10. Przekaźnik pompy paliwa;
  11. Przekaźnik wentylatora chłodzenia silnika.
