W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi 100 C3 (Audi 5000) z lat: 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990. Audi 100 C3 to samochód osobowy klasy średniej-wyższej produkowany przez niemiecką markę Audi w latach 1982-1991. Jest to trzecia generacja modelu Audi 100, który zadebiutował w 1968 […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi 100 C3 (Audi 5000) z lat: 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990.
Audi 100 C3 to samochód osobowy klasy średniej-wyższej produkowany przez niemiecką markę Audi w latach 1982-1991. Jest to trzecia generacja modelu Audi 100, który zadebiutował w 1968 roku.
Audi 100 C3 charakteryzował się nowoczesnym i aerodynamicznym designem, który został zaprojektowany przez włoskie studio Pininfarina. Model ten był dostępny w dwóch wersjach nadwozia: sedan oraz kombi o nazwie Avant.
Audi 100 C3 był dostępny z różnymi silnikami benzynowymi oraz dieslami, o pojemnościach od 1.8 do 2.3 litra. Wersja topowa była wyposażona w 5-cylindrowy silnik benzynowy o pojemności 2.2 litra oraz turbodoładowanie, który rozwijał moc 165 KM.
Audi 100 C3 był także wyposażony w wiele innowacyjnych rozwiązań technologicznych, takich jak system ABS, sterowanie elektryczne szyb i lusterek czy skórzaną tapicerkę. Model ten zyskał reputację niezawodnego i komfortowego samochodu klasy premium, którym można było podróżować w wyjątkowym stylu.
Skrzynka główna znajduje się w komorze silnika, w pobliżu wycieraczek

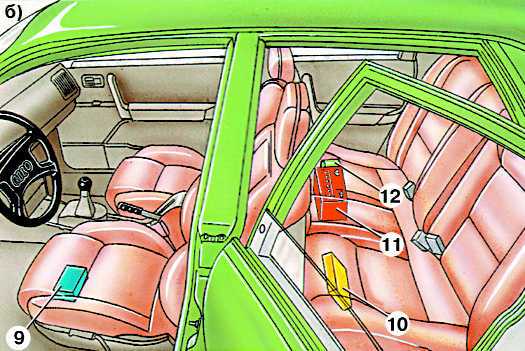

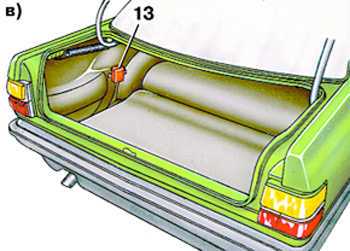

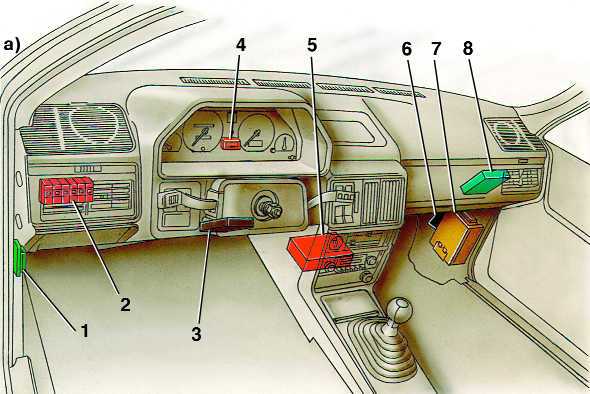

1 – stacyjka (możliwa pozycja); 2 – dodatkowa skrzynka przekaźników; 3 – jednostka sterująca tempomatu; 4 – przekaźnik kierunkowskazów; 5 – jednostka diagnostyczna; 6 – jednostka sterująca klimatyzacją; 7 – czujnik wysokości; 8 – jednostka sterująca układu wtrysku paliwa KE-Jetronic; 9 – sterownik fotela przedniego z regulacją elektryczną; 10 – jednostka sterująca układu zapobiegającego blokowaniu hamulców; 11 – akumulator (do samochodów z klimatyzacją); 12 – przekaźnik pompy paliwowej silnika; 13 – sterownik lamp w tylnych światłach.

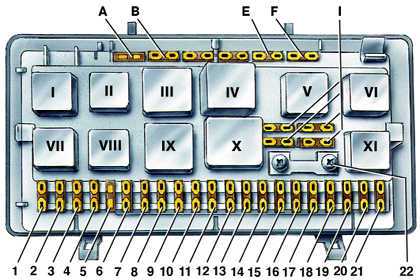

Skrzynia główna
Aby uzyskać dostęp, zdejmij pokrywę ochronną, odpinając zatrzaski. Lokalizacje bezpieczników są wskazane z tyłu osłony i mogą się różnić od tego materiału.
Opis
| 1 | Światła przeciwmgielne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Kierunkowskazy (w trybie alarmu) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Sygnał dźwiękowy. Zapalniczka. Lampka oświetlenia karty. Plafon oświetlenia wnętrza. Lampka lusterka pasażera. Dolna lampka przedziału pasażerskiego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Światło stopu. Lampka bagażnika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Zapasowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Reflektor prawy (światło pozycyjne). Prawe światło tylne (światło boczne) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Reflektor lewy (światło pozycyjne). Lewe światło tylne (światło boczne) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Prawy reflektor (światło drogowe). Lampka kontrolna włączenia świateł drogowych reflektorów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Lewy reflektor (światło drogowe) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Prawy reflektor (światło mijania) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Lewy reflektor (światło mijania) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Lampki oświetlenia zestawu wskaźników. Światła cofania. Pokładowa jednostka systemu sterowania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Elektryczna pompa paliwowa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Lampy oświetlenia przyrządów. Lampki oświetlenia tablicy rejestracyjnej. Lampka oświetlenia schowka. Lampka komory silnika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Silnik wycieraczek. Kierunkowskazy (w trybie wskazywania kierunku) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Ogrzewana tylna szyba | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Silnik wentylatora nagrzewnicy. Silnik wentylatora klimatyzatora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Silnik szyberdachu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Centralny system zamykania zamków do drzwi. Silnik napędu zewnętrznych lusterek wstecznych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Elementy grzewcze przednich siedzeń | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Zapalniczka z tyłu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Podgrzewacz silnika Diesla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | Zapasowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B* | Urządzenie pamięci napędu elektrycznego regulacji położenia przednich siedzeń | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E* | Silniki regulatora szyby | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | Urządzenie holownicze | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | Zapasowe bezpieczniki | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

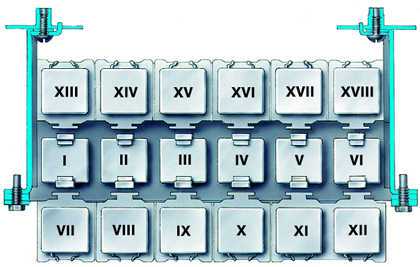

Dodatkowa skrzynka przekaźników
Opis
| Dekodowanie dodatkowej jednostki przekaźnikowej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik N | Nazwa | Numer katalogowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | Przekaźnik lampki ostrzegawczej zużycia klocków hamulcowych | 431 951 253 A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| II | Przekaźnik ogrzewania siedzenia | 431 951 253 A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| III | Przekaźnik impulsowy | 813 906 064 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dodatkowy przekaźnik rozruchowy do systemu automatycznego uruchamiania pojazdu | 431 951 253 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IV | Przekaźnik opóźniający | 433 919 577 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik do włączania i wyłączania podgrzewanej tylnej szyby systemu automatycznego uruchamiania pojazdu | 431 951 253 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| V | Przekaźnik lampki ostrzegawczej awaryjnego ciśnienia oleju w samochodzie: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| – z 4-cylindrowymi silnikami benzynowymi | 433 919 082 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| – z 5-cylindrowymi silnikami benzynowymi | 433 919 082 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| – z 5-cylindrowymi silnikami wysokoprężnymi | 433 919 082 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik lampki ostrzegawczej pasa bezpieczeństwa | 443 919 469 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VI | Przekaźnik do włączania brzęczyka niezapiętych pasów bezpieczeństwa | 857 919 439 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik świateł przeciwmgielnych | 431 951 253 F | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik do włączania oświetlenia zewnętrznego podczas jazdy w ciągu dnia | 431 951 253 D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik przeciwkradzieżowy | 437 927 827 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| alarmy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VII | Przekaźnik przepięciowy | 437 927 825 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VIII | Przekaźnik opóźnienia czasowego | 431 951 253 B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IX | Przekaźnik bezpieczeństwa | 431 951 253 B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| klimatyzator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X | Przekaźnik włączający silnik wentylatora chłodzącego | 431 951 253 B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XI | Przekaźnik włączający silnik wentylatora chłodzącego | 431 951 254 B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XI – XII | Elektroniczna jednostka sterująca wentylatora chłodzącego | 443 907 393 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XIII | rezerwa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XIV | Przekaźnik do włączania wycieraczki tylnej szyby | 171 955 529 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XV | Przekaźnik chłodzenia wtryskiwaczy | 431 951 253 A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XVI | Przekaźnik świateł mijania | 431 951 253 C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik kierunkowskazów | 431 951 253 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektroniczna jednostka kontrolująca | 55 906 086 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XVII | Przekaźnik świateł drogowych | 431 951 253 A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik klaksonu dużej mocy | 431 951 253 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik wzbogacania paliwa | 431 951 253 C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XVIII | Przekaźnik zapłonu | 431 951 253 A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik czujnika kondycjonera tlenu | 431 951 253 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
