W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A6 C5 z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Audi A6 C5 to samochód osobowy klasy wyższej produkowany w latach 1997-2004. Był to następca modelu Audi 100, a następnie został zastąpiony przez model A6 C6. Samochód oferowany był w wersjach sedan oraz kombi (Avant) i wyróżniał się eleganckim, klasycznym designem oraz wysokim poziomem wyposażenia.
Audi A6 C5 oferowano z różnymi silnikami benzynowymi oraz diesla, w tym popularnymi jednostkami 1.8T, 2.4 V6, 2.5 TDI V6 oraz 2.7T. Wersje RS6 i S6 były napędzane mocnymi silnikami V8.
W A6 C5 zastosowano wiele innowacyjnych rozwiązań technicznych, takich jak aluminiowy przód karoserii, systemy quattro oraz multitronic, czyli bezstopniowa skrzynia biegów.
Wnętrze auta było przestronne i luksusowe, a wyposażenie obejmowało między innymi klimatyzację, elektrycznie regulowane fotele, system audio Bose oraz nawigację satelitarną.
Audi A6 C5 to jeden z najpopularniejszych i najbardziej udanych modeli marki Audi, który cieszy się do dziś sporym zainteresowaniem wśród miłośników motoryzacji.
Lokalizacje
Przed wymianą bezpiecznika należy odłączyć odpowiednie obciążenie i wyłączyć zapłon.

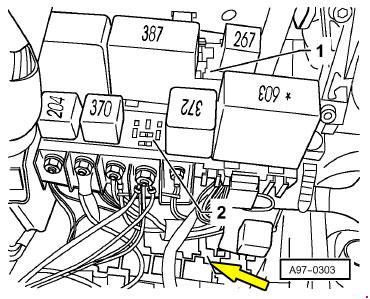

3-slotowa puszka montażowa
Opis
| 1 | Przekaźnik niskiej mocy cieplnej – J359 Przekaźnik serwo hamulca – J569 |
| 2 | Przekaźnik dodatkowej grzałki – J8
Przekaźnik izolacji słonecznej – J354 |
| 3 | Przekaźnik dużej mocy -J360 |
| A | Nieużywany |
| B | Nieużywany |
| C | Bezpiecznik dodatkowej grzałki 2 – S143
Bezpiecznik pompy hydraulicznej (wzmacniacz hamulca) – S279 |
| D | Bezpiecznik dodatkowej nagrzewnicy – S109
Bezpiecznik pompy paliwa – S81 (RS6 RHD) |

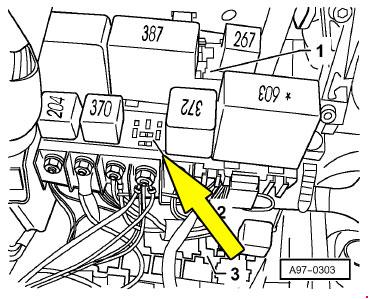

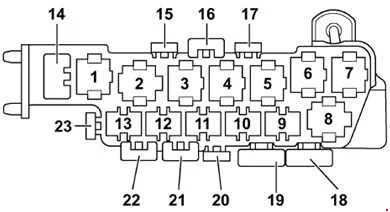

8-slotowa puszka montażowa
Ta skrzynka przekaźnikowa znajduje się za centralną rozdzielnicą.
Opis
| 1 | Przekaźnik elektrozaworów – ABS z ESP – J106 |
| 2 | Przekaźnik wentylatora chłodnicy (2. prędkość) – J101 |
| 3 | Przekaźnik wentylatora chłodnicy – J26 Przekaźnik do pompowania płynu chłodzącego po wyłączeniu silnika -J151 |
| 4 | Przekaźnik wyłącznika wentylatora chłodnicy – J138 |
| 5 | Nieużywany |
| 6 | Przekaźnik sprężarki zawieszenia pneumatycznego – J403 (Allroad) |
| 7 | Przekaźnik pompy hydraulicznej – ABS z ESP – J105 |
| 8 | Przekaźnik zaworu odcinającego chłodziwo – J541 |
| 14 | Bezpiecznik termiczny do regulacji fotela kierowcy – S44 (Allroad) |
| 15 | Bezpiecznik do złącza 12V – S184 |
| 16 | Bezpiecznik termiczny do przednich szyb elektrycznych – S37 |
| 17 | Bezpiecznik termiczny do tylnych szyb elektrycznych – S43 |
| 18 | Bezpiecznik blokowy ABS – S123 |
| 19 | Bezpiecznik wentylatora chłodnicy – S42 |
| 20 | Bezpiecznik sterownika wentylatora chłodnicy – S142 |
| 21 | Termobezpiecznik regulacji fotela kierowcy – S44
Bezpiecznik wentylatora chłodnicy – S42 (Allroad) |
| 22 | Bezpiecznik zawieszenia pneumatycznego – S110 (Allroad) |
| 24 | Bezpiecznik termiczny do regulacji fotela pasażera – S80 |

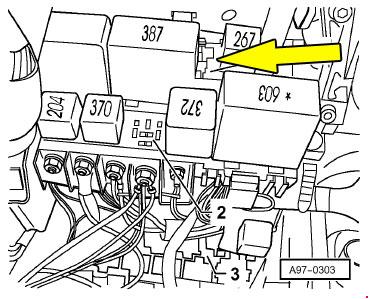

Centralna rozdzielnica
Opis
| 1 | Przekaźnik klaksonowy – J4 |
| 2 | Przekaźnik X odciążenie styku – J59 |
| 3 | Przekaźnik pompy hydraulicznej zakresu redukcyjnego – J555 (Allroad) |
| 4 | Przekaźnik pompy paliwa – J17 (silniki benzynowe) Przekaźnik świec żarowych – J52 (silniki Diesla) |
| 5 | Przekaźnik wycieraczek i spryskiwaczy – J31 |
| 6 | Przekaźnik wycieraczek i spryskiwaczy – J31 |
| A | Bezpiecznik regulacji kolumny kierownicy – S275 |
| B | Bezpiecznik tylnej kurtyny – S100 |
| C | Bezpiecznik centralki alarmowej II – S181 (taxi) Bezpiecznik C – S204 (pojazdy policyjne) Bezpiecznik tylnej pokrywy wyjścia awaryjnego – S195 (pojazdy specjalne) Bezpiecznik wielofunkcyjnej centralki sterującej kierownicy – S326 |

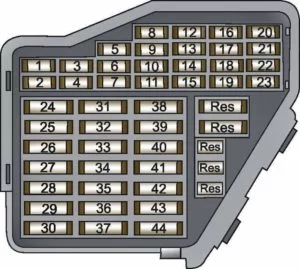

Główna skrzynka bezpieczników
Znajduje się na lewym końcu deski rozdzielczej pod osłoną ochronną.
Opis
| Numer | Opis |
| 1 | 5A Podgrzewane dysze spryskiwaczy przedniej szyby, podgrzewane lusterka zewnętrzne |
| 2 | 10A Kierunkowskazy |
| 3 | 5A Środki czyszczące do reflektorów, oświetlenie |
| 4 | 5A oświetlenie tablicy rejestracyjnej |
| 5 | 10A Podgrzewane fotele, sterowanie lampami, katalizator, przełączniki oświetlenia, przełączniki i silniki lusterek zewnętrznych, lampka ostrzegawcza poduszki powietrznej, wskaźnik temperatury zewnętrznej, klimatyzacja, stałe ogrzewanie, tylna kurtyna, szyberdach, system nawigacji |
| 6 | 5A Centralny zamek |
| 7 | Jednostka sterująca ABS 10A, włączniki światła hamowania i pedału sprzęgła |
| 8 | Telefon 5A, Telematyka |
| 9 | 10A Podgrzewane lustra |
| 10 | 5A Automatyczna kontrola zasięgu reflektorów |
| 11 | 10A Tempomat z automatyczną skrzynią biegów Multitronic |
| 12 | Zasilacz 10A do systemu autodiagnostyki |
| 13 | 10A światła stopu |
| 14 | 10A Oświetlenie wnętrza, lampki do czytania, lampki ostrzegawcze, lusterko w osłonie przeciwsłonecznej, pamięć siedzenia |
| 15 | 10A Zestaw wskaźników, klimatyzacja, pamięć fotela i lusterek, zegar ogrzewania wstępnego, system nawigacji |
| 16 | 5A Elektroniczna kontrola stabilności |
| 17 | 10A System nawigacji |
| 18 | 10A Światła drogowe prawe |
| 19 | 10A Światła drogowe lewe |
| 20 | 10/15A Światła mijania w prawo, regulacja zasięgu reflektorów w prawo |
| 21 | 10/15А Światła mijania lewe, sterowanie zasięgiem reflektorów lewe |
| 22 | 5A Światła obrysowe i pozycyjne, prawe |
| 23 | 5A Światła pozycyjne i pozycyjne, lewe |
| 24 | 25A Wycieraczki przedniej szyby, pompa spryskiwacza, przekaźnik interwału czasowego |
| 25 | 30A Wentylator systemu wentylacji, klimatyzacja, stałe ogrzewanie, szyberdach |
| 26 | 30A Podgrzewana tylna szyba |
| 27 | 15A Ogrzewanie kierownicy |
| 28 | 20A pompa paliwa |
| 29 | 20/30A Elektroniczne układy silnika |
| 30 | 20A Panel dachowy uchylno-przesuwny |
| 31 | 15A Światła cofania, tempomat, automatyczna skrzynia biegów, automatycznie przyciemniane wewnętrzne lusterko wsteczne |
| 32 | 20A Elektroniczne systemy zarządzania silnikiem |
| 33 | 15A Bezpiecznik zapalniczki |
| 34 | 15A Elektroniczne systemy zarządzania silnikiem |
| 35 | 30A „Plus” ciągłe zasilanie przyczepy |
| 36 | 15A Światła przeciwmgielne, tylne światła przeciwmgielne |
| 37 | 20A Telefon, radio |
| 38 | 20A Lampa bagażnika, centralny zamek |
| 39 | Alarm 15A |
| 40 | Sygnał dźwiękowy 25A |
| 41 | 25A Układ przeciwblokujący / elektroniczny układ stabilizacji |
| 42 | 25A Elektroniczny system stabilizacji |
| 43 | Styki S 5A (radiowe) |
| 44 | Ogrzewanie siedzenia 30A |

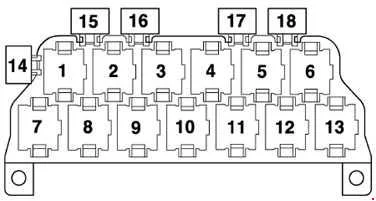

13-slotowa puszka montażowa
Opis
| 1 | Przekaźnik klaksonowy – J4 (telematyka – USA) |
| 2 | Przekaźnik podłączenia alternatora – J442 Centralka alarmu przeciwkradzieżowego – J85 (taksówka) Przekaźnik sygnału dźwiękowego – J408 (pojazdy policyjne) Przekaźnik alarmu przeciwkradzieżowego, przełączanie świateł – J549 (pojazdy specjalne) |
| 3 | Przekaźnik izolacji baterii słonecznej –J309 Jednostka sterująca alarmem przeciwkradzieżowym – J85 (taksówka) Przekaźnik sygnału dźwiękowego – J408 (pojazdy policyjne) Przekaźnik alarmu włamaniowego, światła drogowe – J461 (pojazdy specjalne) |
| 4 | Przekaźnik blokady rozrusznika – J207
Przekaźnik blokady rozrusznika i światło cofania – J226 |
| 5 | Przekaźnik sprzęgła magnetycznego – J44
Przekaźnik dodatkowej grzałki – J8 |
| 6 | Przekaźnik świateł przeciwmgielnych – J5 Przekaźnik pompy paliwa – J17 (silniki TDI) |
| 7 | Wielofunkcyjny sterownik kierownicy – J453 |
| 8 | Wielofunkcyjny sterownik kierownicy – J453 |
| 9 | Urządzenie sterujące lampą – J123 |
| 10 | Urządzenie sterujące lampą – J123 |
| 11 | Sterownik do składania lusterek – J351 |
| 12 | Sterownik do składania lusterek – J351 |
| 13 | Jednostka sterująca Servotronic – J236 |
| 14 | Taksometr bezpiecznikowy – S182 Bezpiecznik E – S201 (samochody policyjne) Bezpiecznik przekaźnik pompy hydraulicznej – S279 (Allroad) |
| 15 | Nieużywany |
| 16 | Bezpiecznik alarmu antywłamaniowego — S57 (taksówka) Bezpiecznik B — S202 (samochody policyjne) |
| 17 | Bezpiecznik taksometru i alarmu antywłamaniowego – S183 (taksówka) Bezpiecznik C – S203 (samochody policyjne) Bezpiecznik walkie-talkie – S253 (pojazdy specjalne) Bezpiecznik świateł przeciwmgielnych – S28 (światła do jazdy dziennej – Kanada) |
| 18 | Zainstalowany w dowolnym miejscu Przekaźnik podłączenia generatora – J442 (pojazdy specjalne)Centralka alarmu przeciwkradzieżowego II – J430 (taksówka) Przekaźnik alarmu świetlnego – J182 (pojazdy policyjne) Przekaźnik izolacji baterii słonecznych –J309 (taksówka) |
Skrzynka montażowa w skrzynce rozprężnej
Opis
| 1 | Przekaźnik pompy powietrza wtórnego – J299 (RS6) |
| 1a | Przekaźnik wentylatora chłodnicy (Allroad) – J26 |
| 1b | Przekaźnik obiegu płynu chłodzącego po wyłączeniu silnika (Allroad) – J151 Przekaźnik dodatkowej pompy płynu chłodzącego – J496 |
| 2 | Przekaźnik pompy powietrza wtórnego – J299 |
| 3 | Przekaźnik zasilania Motronic – J271 (silniki benzynowe) Przekaźnik bezpośredniego wtrysku oleju napędowego – J322 (silniki Diesla) Przekaźnik urządzenia przeciwblokującego – J64 (automatyczna skrzynia biegów – 01J) |
| 4 | Przekaźnik pompy płynu chłodzącego – J445 Przekaźnik pompy płynu chłodzącego po wyłączeniu silnika – J151 (RS6) |
| 4a | Nieużywany |
| 5 | Bezpiecznik jednostki sterującej silnika – S102 Bezpiecznik elektroniki silnika (Allroad) – S282 |
| 6 | Nieużywany (pojazdy z LHD) Bezpiecznik świec żarowych – S125 (silniki V6 TDI, V8 TDI) Bezpiecznik świec żarowych – S39 (silniki 4-cylindrowe)Bezpiecznik wentylatora chłodnicy – S94 (Allroad) |
| 7 | Bezpiecznik świecy żarowej – S39 (silniki: V6 TDI, V8 TDI) Bezpiecznik pompy powietrza wtórnego – S130 (silniki benzynowe) Bezpiecznik dodatkowej grzałki – S62 (pojazdy z kierownicą po prawej stronie) Nieużywany (pojazdy z kierownicą po prawej stronie) |
| 8 | Bezpiecznik dodatkowej grzałki — S62 (LHD) Nie używany (LHD) |
| 9 | Bezpiecznik świec żarowych – S125 (silniki V6 TDI, V8 TDI ) Bezpiecznik świec żarowych – S39 (silniki 4-cylindrowe) Bezpiecznik wentylatora chłodnicy – S94 (Allroad) Bezpiecznik pompy płynu chłodzącego – S78 (RS6) Nieużywany (pojazdy z kierownicą po prawej stronie) |
| 10 | Bezpiecznik pompy chłodzenia paliwa – S262 Bezpiecznik -1- (15) – S199 (automatyczna skrzynia biegów 01J) Bezpiecznik jednostki sterującej wentylatora chłodnicy – S142 (Allroad) Nieużywany (pojazdy z kierownicą po prawej stronie) |
Oddzielne bezpieczniki:
Pojazdy z kierownicą po lewej stronie:
– Dodatkowa nagrzewnica – S62 (od 2001 r.)
Pojazdy z kierownicą po prawej stronie:
– Dodatkowa nagrzewnica – S62 (od 2001 r.)
– Bezpiecznik pompy chłodzenia paliwa – S262
– Bezpiecznik -1- (15) – S199 (automatyczna skrzynia biegów 01J)
– Bezpiecznik jednostki sterującej wentylatorem chłodnicy – S142 (Allroad)
