W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V70 i XC70 z lat: 2015.

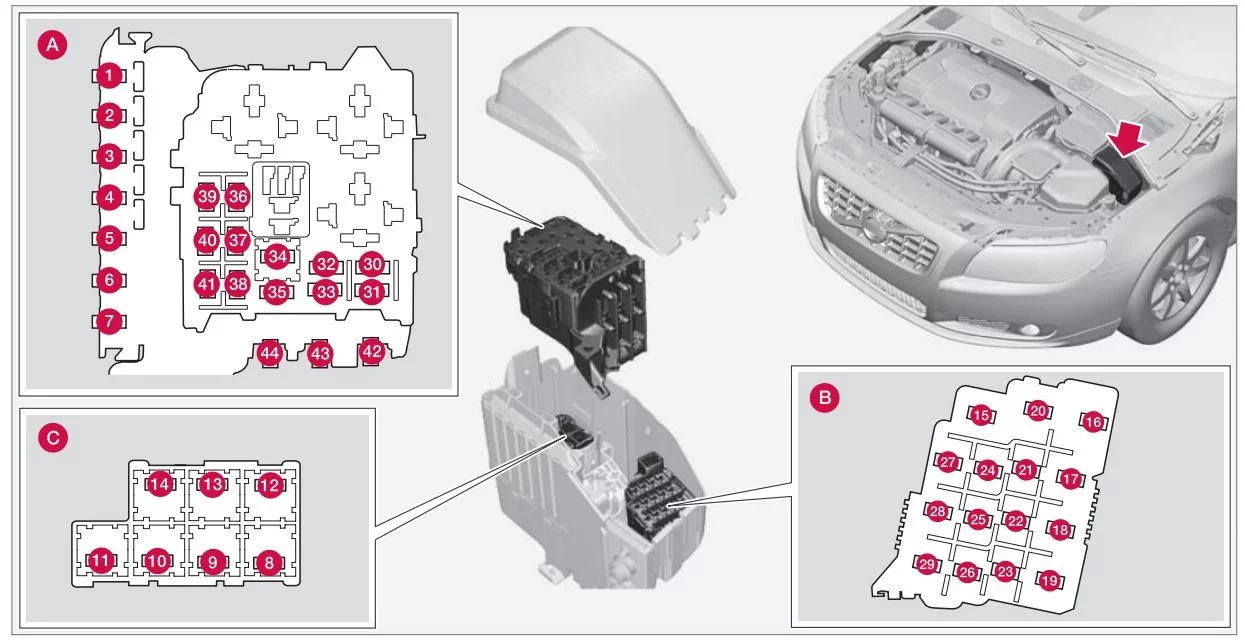

Bezpieczniki w komorze silnika
A – Komora silnika, górna
B – Komora silnika, przód
C – Komora silnika, dolna
| Numer | Opis | Ampery [A] |
| 1 | Wyłącznik automatyczny: centralny moduł elektryczny pod schowkiem A | 50 |
| 2 | Wyłącznik automatyczny: centralny moduł elektryczny pod schowkiem | 50 |
| 3 | Wyłącznik automatyczny: centralny moduł elektryczny w bagażniku A | 60 |
| 4 | Wyłącznik automatyczny: centralny moduł elektryczny pod schowkiem A | 60 |
| 5 | Wyłącznik automatyczny: centralny moduł elektryczny pod schowkiem A | 60 |
| 6 | — | — |
| 7 | — | — |
| 8 | Przednia szyba*, strona kierowcy | 40 |
| 9 | Wycieraczki | 30 |
| 10 | — | — |
| 11 | Dmuchawa systemu grzewczego A | 40 |
| 12 | Przednia szyba*, strona pasażera | 40 |
| 13 | Pompa ABS | 40 |
| 14 | Zawory ABS | 20 |
| 15 | Spryskiwacze reflektorów | 20 |
| 16 | Poziomowanie reflektorów Active Bending Lights* | 10 |
| 17 | Centralny moduł elektryczny (pod schowkiem) | 20 |
| 18 | ABS | 5 |
| 19 | Regulowana siła kierowania* | 5 |
| 20 | Moduł sterujący silnika (ECM), skrzynia biegów, SRS | 10 |
| 21 | Podgrzewane dysze spryskiwaczy* | 10 |
| 22 | — | — |
| 23 | Panel oświetleniowy | 5 |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | Cewki przekaźników | 5 |
| 28 | Światła dodatkowe* | 20 |
| 29 | Klakson | 15 |
| 30 | Cewki przekaźników, moduł sterujący silnika (ECM) | 10 |
| 31 | Moduł sterujący – automatyczna skrzynia biegów | 15 |
| 32 | Sprężarka układu klimatyzacji (nie dotyczy silników 4-cylindrowych) | 15 |
| 33 | Cewki przekaźników klimatyzacji, cewki przekaźników w zimnej strefie komory silnika dla funkcji Start/Stop | 5 |
| 34 | Przekaźnik rozrusznika A | 30 |
| 35 | Moduł sterujący silnika (silniki 4-cylindrowe) Cewki zapłonowe (silniki 5-/6-cylindrowe), skraplacz (silniki 6-cylindrowe) | 20 |
| 36 | Moduł sterujący silnika (silniki 4-cylindrowe) | 20 |
| Moduł sterujący silnika (silniki 5-cylindrowe i 6-cylindrowe | 10 | |
| 37 | 4-cyl. silniki: przepływomierz masowy, termostat, zawór EVAP | 10 |
| 5-/6-cyl. silniki: układ wtryskowy, miernik masy powietrza (tylko silniki 6-cyl.), moduł sterujący silnika | 15 | |
| 38 | Sprężarka klimatyzacji (silniki 5-/6-cylindrowe), zawory silnika, moduł sterujący silnika (silniki 6-cylindrowe), solenoidy (tylko silniki 6-cylindrowe bez turbosprężarki), przepływomierz masowy powietrza (tylko silniki 6-cylindrowe) ), czujnik poziomu oleju (tylko 5-cyl.) | 10 |
| Zawory silnika / pompa oleju / centralnie podgrzewana sonda lambda (silniki 4-cyl.) | 15 | |
| 39 | Podgrzewane sondy lambda przednie/tylne (silniki 4-cylindrowe), zawór EVAP (silniki 5-/6-cylindrowe), podgrzewane sondy lambda (silniki 5-/6-cylindrowe) | 15 |
| 40 | Pompa oleju (automatyczna skrzynia biegów)/nagrzewnica odpowietrzania skrzyni korbowej (silniki 5-cyl.) | 10 |
| Cewki zapłonowe (silniki 4-cyl.) | 15 | |
| 41 | Wykrywanie wycieku paliwa (silniki 5-/6-cyl.), moduł sterujący żaluzji chłodnicy (silniki 5-cyl.) | 5 |
| Wykrywanie wycieku paliwa, elektromagnes układu klimatyzacji (silniki 4-cyl.) | 7,5 | |
| 42 | Pompa płynu chłodzącego (silniki 4-cyl.) | 50 |
| 43 | Wentylator chłodzący | 60 lub 80 (silniki 4-cyl.) |
| 60 (silniki 5-cyl.) | ||
| 44 | Wspomaganie kierownicy | 100 |
| * – Opcja/akcesorium, aby uzyskać więcej informacji, patrz Wprowadzenie | ||
| A – To położenie nie jest używane w pojazdach z opcjonalną funkcją Start/Stop | ||

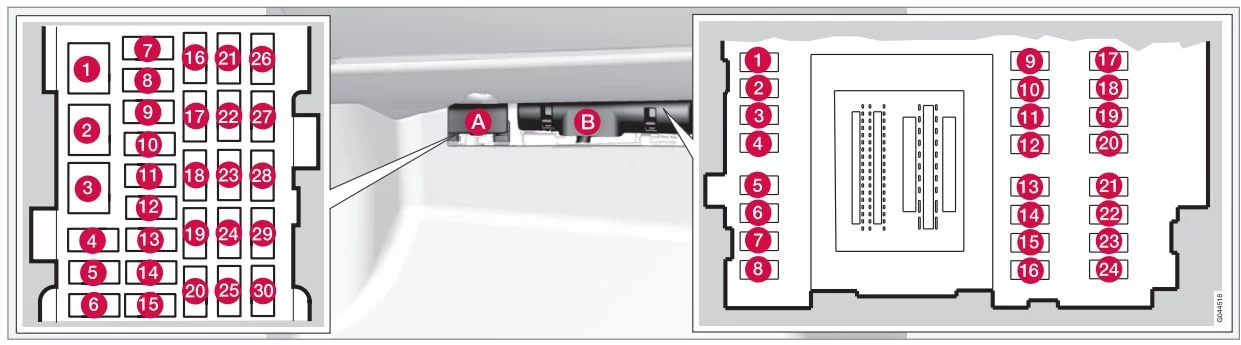

Bezpieczniki w schowku
Skrzynka bezpieczników A : Bezpieczniki ogólne
Skrzynka bezpieczników B : Bezpieczniki modułu sterującego
Pozycje: skrzynka bezpieczników A
| Numer | Opis | Ampery [A] |
| 1 | Wyłącznik automatyczny systemu audio-nawigacyjnego i bezpieczników 16-20 | 40 |
| 2 | — | — |
| 3 | — | — |
| 4 | Podgrzewana kierownica* | 10 |
| 5 | — | — |
| 6 | — | — |
| 7 | Gniazdo 12 V (przestrzeń bagażowa) | 15 |
| 8 | Sterowanie w drzwiach kierowcy | 20 |
| 9 | Elementy sterujące w drzwiach pasażera z przodu | 20 |
| 10 | Elementy sterujące w prawych tylnych drzwiach pasażera | 20 |
| 11 | Elementy sterujące w lewych tylnych drzwiach pasażera | 20 |
| 12 | Bezkluczykowy napęd* | 20 |
| 13 | Elektrycznie sterowany fotel kierowcy* | 20 |
| 14 | Fotel pasażera z przodu sterowany elektrycznie* | 20 |
| 15 | — | — |
| 16 | Moduł sterujący systemu audio-nawigacyjnego | 5 |
| 17 | System informacyjno-rozrywkowy: wzmacniacz, radio satelitarne SiriusXM™* | 10 |
| 18 | System informacyjno-rozrywkowy | 15 |
| 19 | Zestaw głośnomówiący Bluetooth | 5 |
| 20 | System rozrywki dla tylnych siedzeń (RSE)* | 7,5 |
| 21 | Elektrycznie sterowany szyberdach* Dodatkowe oświetlenie, czujnik układu klimatyzacji | 5 |
| 22 | Gniazda 12 V w konsoli między fotelami | 15 |
| 23 | Podgrzewane tylne siedzenie* (po stronie pasażera) | 15 |
| 24 | Podgrzewane tylne siedzenie* (po stronie kierowcy) | 15 |
| 25 | — | — |
| 26 | Podgrzewane siedzenie pasażera z przodu* | 15 |
| 27 | Podgrzewany fotel kierowcy* | 15 |
| 28 | Wspomaganie parkowania*, moduł sterujący zaczepu przyczepy*, kamera wspomagania parkowania* | 5 |
| 29 | Moduł sterujący napędu na wszystkie koła* | 15 |
| 30 | Aktywny system podwozia* | 10 |
Pozycje: skrzynka bezpieczników B
| Numer | Opis | Ampery [A] |
| 1 | Wycieraczka tylnej klapy | 15 |
| 2 | — | — |
| 3 | Przednie dodatkowe oświetlenie, sterowanie elektrycznie sterowanymi szybami w drzwiach kierowcy, elektrycznie sterowane fotele*, bezprzewodowy system sterowania HomeLInk®* | 7,5 |
| 4 | Tablica przyrządów | 5 |
| 5 | Adaptacyjny tempomat/ostrzeżenie przed kolizją* | 10 |
| 6 | Oświetlenie dodatkowe, czujnik deszczu* | 7,5 |
| 7 | Moduł kierownicy | 7,5 |
| 8 | Centralny zamek: pokrywa wlewu paliwa | 10 |
| 9 | Spryskiwacz szyby tylnej | 15 |
| 10 | Spryskiwacze szyb | 15 |
| 11 | Odblokowanie tylnej klapy | 10 |
| 12 | Elektrycznie składane zewnętrzne zagłówki tylnych siedzeń* | 10 |
| 13 | Pompa paliwowa | 20 |
| 14 | Panel kontrolny systemu klimatyzacji | 5 |
| 15 | — | — |
| 16 | Alarm, pokładowy system diagnostyczny | 5 |
| 17 | Radio satelitarne*, wzmacniacz systemu audio | 10 |
| 18 | System poduszek powietrznych, czujnik masy pasażera | 10 |
| 19 | System ostrzegania przed kolizją* | 5 |
| 20 | Czujnik pedału przyspieszenia, funkcja automatycznego przyciemniania lusterek, podgrzewane tylne siedzenia* | 7,5 |
| 21 | — | — |
| 22 | Światła stopu | 5 |
| 23 | Elektryczny szyberdach* | 20 |
| 24 | Immobilizer | 5 |

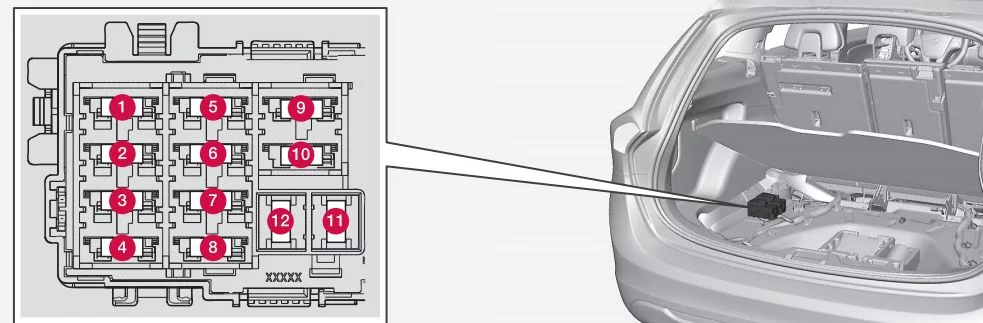

Bezpieczniki w bagażniku
| Numer | Opis | Ampery [A] |
| 1 | Elektryczny hamulec postojowy (lewa strona) | 30 |
| 2 | Elektryczny hamulec postojowy (prawa strona) | 30 |
| 3 | Ogrzewana tylna szyba | 30 |
| 4 | Gniazdo przyczepy 2* | 15 |
| 5 | Elektrycznie sterowana tylna klapa* | 20 |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | Gniazdo przyczepy 1* | 40 |
| 12 | — | — |

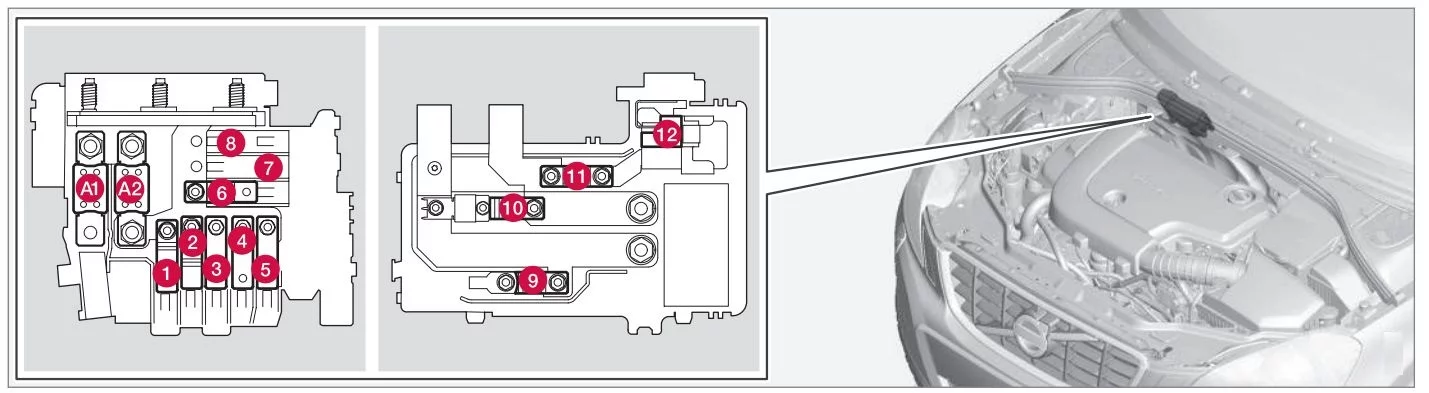

Bezpieczniki – strefa zimna w komorze silnika (tylko system Start/Stop) – opcja w silnikach 4-cyl. silniki
| Numer | Opis | Ampery [A] |
| A1 | Wyłącznik automatyczny: centralny moduł elektryczny w komorze silnika | 175 |
| A2 | Wyłącznik automatyczny: skrzynki bezpieczników pod schowkiem na rękawiczki, centralny moduł elektryczny w bagażniku | 175 |
| 1 | — | — |
| 2 | Wyłącznik automatyczny: skrzynka bezpieczników B pod schowkiem | 50 |
| 3 | Wyłącznik automatyczny: skrzynka bezpieczników A pod schowkiem na rękawiczki | 60 |
| 4 | Wyłącznik automatyczny: skrzynka bezpieczników A pod schowkiem na rękawiczki | 60 |
| 5 | Wyłącznik automatyczny: centralny moduł elektryczny w bagażniku | 60 |
| 6 | Dmuchawa układu klimatyzacji | 40 |
| 7 | — | — |
| 8 | — | — |
| 9 | Przekaźnik rozrusznika | 30 |
| 10 | Dioda wewnętrzna | 50 |
| 11 | Akumulator pomocniczy | 70 |
| 12 | Centralny moduł elektryczny: napięcie odniesienia akumulatora pomocniczego, punkt ładowania akumulatora pomocniczego | 15 |
