Volvo S60 (2002) – schematy bezpieczników i przekaźników

Volvo S60 (2002) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S60 z lat: 2002.

W roku 2002, Volvo S60 nadal było istotnym modelem w ofercie luksusowych samochodów osobowych marki Volvo. Oto kilka kluczowych informacji o modelu Volvo S60 z tego okresu:

  1. Design i styl: Model S60 z roku 2002 kontynuował charakterystyczny design, który łączył elegancję z dynamiką. Samochód posiadał wyrazistą sylwetkę i cechy stylistyczne typowe dla marki Volvo.
  2. Bezpieczeństwo: Bezpieczeństwo pozostawało priorytetem marki Volvo. Volvo S60 w dalszym ciągu oferowało zaawansowane systemy bezpieczeństwa, w tym systemy ochrony przed kolizjami, systemy kontroli stabilności oraz liczne poduszki powietrzne, aby zapewnić najwyższy poziom bezpieczeństwa dla pasażerów.
  3. Kabina i wyposażenie: Wnętrze S60 w roku 2002 było projektowane z myślą o komforcie i luksusie. Deska rozdzielcza była ergonomiczna, a jakość materiałów wykończeniowych była nadal na wysokim poziomie. Kabina oferowała wygodne fotele i wiele funkcji ułatwiających podróżowanie.
  4. Technologie: Model wciąż oferował różnorodne technologie, dostępne w tamtym czasie, w tym systemy multimedialne, nawigacyjne, klimatyzację automatyczną oraz zaawansowane systemy audio.
  5. Warianty napędowe: Volvo S60 z roku 2002 nadal było dostępne z różnymi opcjami napędowymi, obejmującymi benzynowe i wysokoprężne silniki o różnych pojemnościach i mocach.
  6. Dynamika i komfort: Model S60 oferował dynamiczną jazdę i komfortowe prowadzenie, co przekładało się na przyjemność z podróżowania. Zrównoważona charakterystyka podwozia umożliwiała zarówno sportową jazdę, jak i komfortowe przemieszczanie się.
  7. Opcje wyposażenia: Klienci mieli dostęp do różnych wariantów wyposażenia, co pozwalało na spersonalizowanie samochodu zgodnie z indywidualnymi preferencjami.
  8. Konkurencja: W 2002 roku, Volvo S60 nadal konkurowało z innymi luksusowymi sedanami, takimi jak Audi A4, BMW Serii 3 czy Mercedes-Benz klasy C.
  9. Dziedzictwo Volvo: Samochód nadal podtrzymywał dziedzictwo marki Volvo, kładąc nacisk na innowacje, bezpieczeństwo i komfort podróżowania.
Zobacz także:  Volvo V90 (2019) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

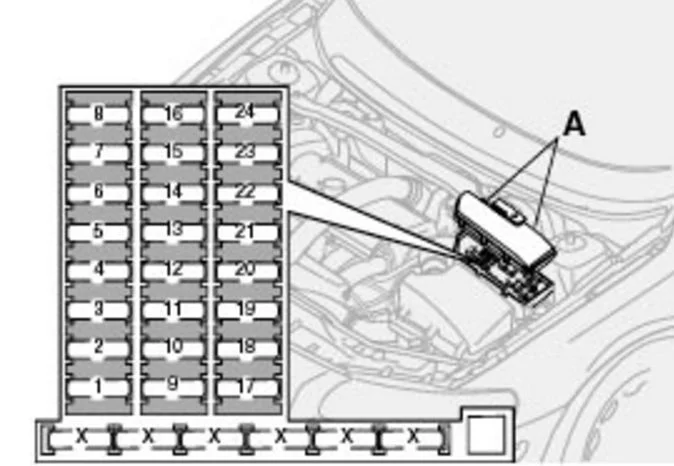

Skrzynka bezpieczników w komorze silnika

Volvo S60 (2002) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Akcesoria 25
2 Światła pomocnicze (opcja) 20
3 Pompa próżniowa 15
4 Trójdrożny czujnik tlenu 20
5 Nagrzewnica wentylacyjna skrzyni korbowej, zawory elektromagnetyczne 10
6 Czujnik masowego przepływu powietrza, moduł sterujący silnika, wtryskiwacze 15
7 Moduł przepustnicy 10
8 Sprężarka klimatyzacji, czujnik położenia pedału przyspieszenia, wentylator E-box 10
9 Klakson 15
10
11 Sprężarka klimatyzacji, cewki zapłonowe 20
12 Włącznik światła hamowania 5
13 Wycieraczki 25
14 ABS/DSTC 30
15
16 Spryskiwacze szyby przedniej, spryskiwacze reflektorów (niektóre modele) 15
17 Światło mijania, prawe 10
18 Światło mijania, lewe 10
19 ABS/DSTC 30
20 Światła drogowe, lewe 15
21 Światła drogowe, z prawej 15
22 Rozrusznik 35
23 Moduł sterujący silnika 10
24 5
Zobacz także:  Volvo XC40 Recharge Pure Electric (2022) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników na krawędzi deski rozdzielczej

Volvo S60 (2002) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Lewe światło mijania 10
2 Prawe światło mijania 10
3 Reflektory, światła mijania . 15
4 Reflektory, światła drogowe 20
5 Fotel kierowcy zasilany elektrycznie. 30
6 Fotel pasażera zasilany elektrycznie 30
7 Podgrzewany fotel przedni lewy (opcja) 15
8 Podgrzewany fotel przedni prawy (opcja) 15
9 ABS 5
10
11
12 Wycieraczki reflektorów (niektóre modele) 15
13 Gniazdo elektryczne 12V 20
14 Elektrycznie regulowany fotel po stronie pasażera. Klamra przedniego pasa bezpieczeństwa 5
15 Dźwięk, VNS 5
16 Audio 20
17 Wzmacniacz radiowy 30
18 Przednie światła przeciwmgielne 5
19 VNS 10
20 Przełącznik transportu 5
21 Automatyczna skrzynia biegów, shiftlock 10
22 Kierunkowskazy 20
23 Moduł przełącznika światła, moduł przełącznika, funkcje klimatyzacji i komfortu, złącze diagnostyczne, moduł kierownicy 5
24 Zwiększenie przekaźnika X-feed: Klimatyzacja, Elektrycznie regulowany fotel kierowcy, Informacje dla kierowcy 10
25 Stacyjka 30 zasilanie: Centralny moduł elektroniczny: 50, S, X, 15 Airbag X, Relay X, Relay 15, Relay Starter motor 10
26 Dmuchawa układu klimatyzacji 30
27 Centralny zamek, elektryczne szyby, moduły drzwi przednich, lusterka wsteczne 15
28 Moduł elektroniczny – oświetlenie grzecznościowe 10
29 Telefon 10
30 Światła postojowe, lewe przednie i lewe tylne 10
31 Światła postojowe, prawy przód i prawy tył, oświetlenie tablicy rejestracyjnej 10
32 Centralny moduł elektroniczny, oświetlenie lusterka kosmetycznego, wspomaganie kierownicy, oświetlenie ogólne 10
33 Pompa paliwowa 15
34 Szyberdach 15
35 Centralny zamek, elektryczne szyby, lewe lusterko boczne 25
36 Centralny zamek, elektryczne szyby, prawe lusterko boczne 25
37 Tylne szyby elektryczne 30
38
Zobacz także:  Volvo S80 (2014) - schematy bezpieczników i przekaźników

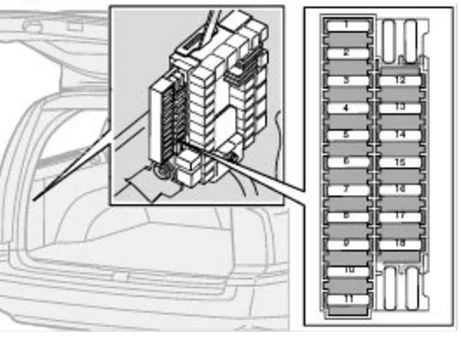

Bezpieczniki w bagażniku

Volvo S60 (2002) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Tylny moduł elektroniczny, oświetlenie przedziału ładunkowego 10
2 Tylne światło przeciwmgielne 10
3 Światło hamowania 15
4 Światła zapasowe 10
5 Odmrażacz tylnej szyby, przekaźnik 15I (akcesoria) 5
6 Otwieracz do pokrywy bagażnika 10
7 Składane zagłówki 10
8 Tylne drzwi z centralnym zamkiem, drzwiczki wlewu paliwa 15
9 Zaczep przyczepy (30 posuwów) (akcesoria) 15
10 Zmieniarka CD. CD-ROM. VNA. Antena 10
11 Moduł elektroniczny, akcesoria 15
12
13
14
15 Zaczep przyczepy (posuw 15 I) 20
16 Gniazdko elektryczne w bagażniku (akcesoria) 15
17 Moduł sterujący napędem na wszystkie koła 5
18
